科学规范的初步设计计算和图纸设计是矸石充填站能平稳重载运转的基石，能有效规避基建投资的漏洞和爆管安全隐患。
陕北冬季气温极低，必须在施工图纸阶段对地面裸露管网、变送控制阀组设计专用的防冻气力自泄放及伴热保温工艺。
一、陕北矿区固废充填瓶颈：设计说明书缺失与项目投建概算混乱
在陕北榆林地区，煤矸石井下消纳充填工程已成为绿色矿山验收的重头戏。然而，矿井基建中常常遇到“设备盲目选型、预算模糊漏项、施工图不符工况”等瓶颈：
- 初步设计深度不足：没有科学的流变力学和输送阻力降阻计算书，极易因高压泵扬程富余不够或高阻管道配径失误，导致后期连续憋泵堵管。
- 概算编制漏项超支：项目跨越地面磨浆土建和井下管道挂管，若财务套用民用概算，易引发基建严重超预算。
- 施工图防冻防爆设计缺失：陕北冬季高寒、井下防爆规范苛刻，图纸如果与煤矿工况脱节，会带来严重的爆管、失爆隐患。
二、充填工程初步设计说明书核心要点与设备选型计算
一个符合《煤炭工业矿井设计规范》的合格初步设计文件，必须进行精确的水力学及配料选型计算：
2.1 二级研磨配比及配水量计算
初步设计要求煤矸石固体磨碎颗粒 0.2mm 以下占比达 85% 以上。计算固体浓度 $C = 70%$，设计浆体流量 $Q = 200 ext{ m³/h}$ 下的给料及水量：
$$ ext{干矸石质量流量 } G = 240.8 ext{ 吨/小时}， ext{配水流量 } W = 103.2 ext{ m³/h}$$
据此确定地面湿式球磨机处理量不低于 250t/h，以留出 1.2 倍安全富余系数。

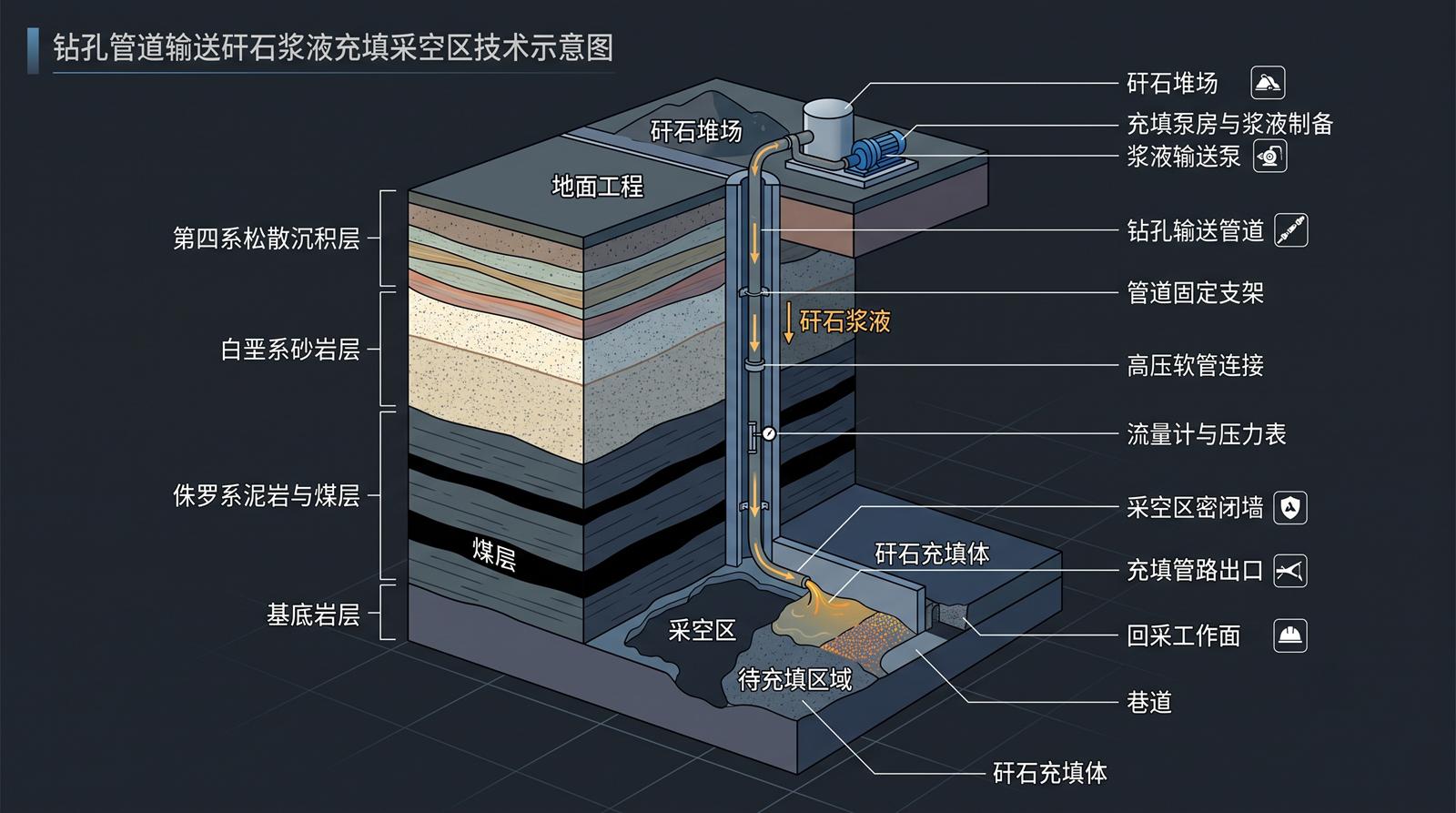

2.2 管道水力摩擦降阻计算

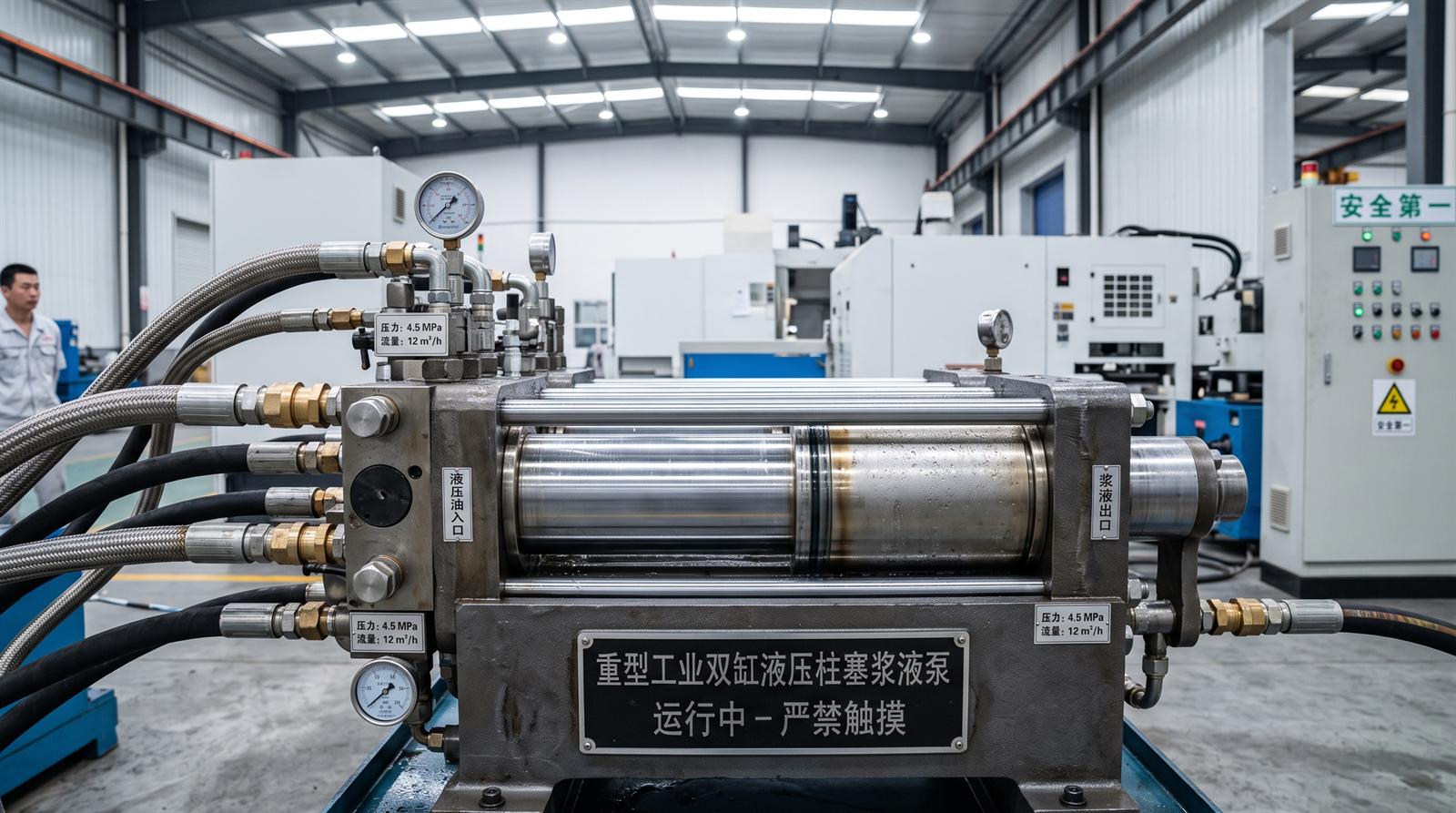

计算 L=2500m，垂直垂深 300m，沿程管损梯度 1.8kPa/m 时的柱塞泵工作压力压强。计算结果显示其重力满管压差大于沿途摩擦力，实现自流输送。但为防停泵启动阻力，初步设计确定选配一台 6.0MPa 液压双缸柱塞泵作为应急动力。
三、217.3 万元初步设计及施工图设计概算分解对账表
根据专业煤矿工业设计院的收费报价清册，矸石充填项目设计包干总价为 **217.3 万元**，并精确划分为以下四个技术账本：
- 初步设计说明书及选型计算书（105.0 万元）：解决“如何科学选型、流程可行性与安全防护”的关键计算问题。
- 项目投资预算及工期说明书（6.0 万元）：编制《项目投资概算书》，标定土建、水力电气设备采购、安装材料及 24 周建设计划。

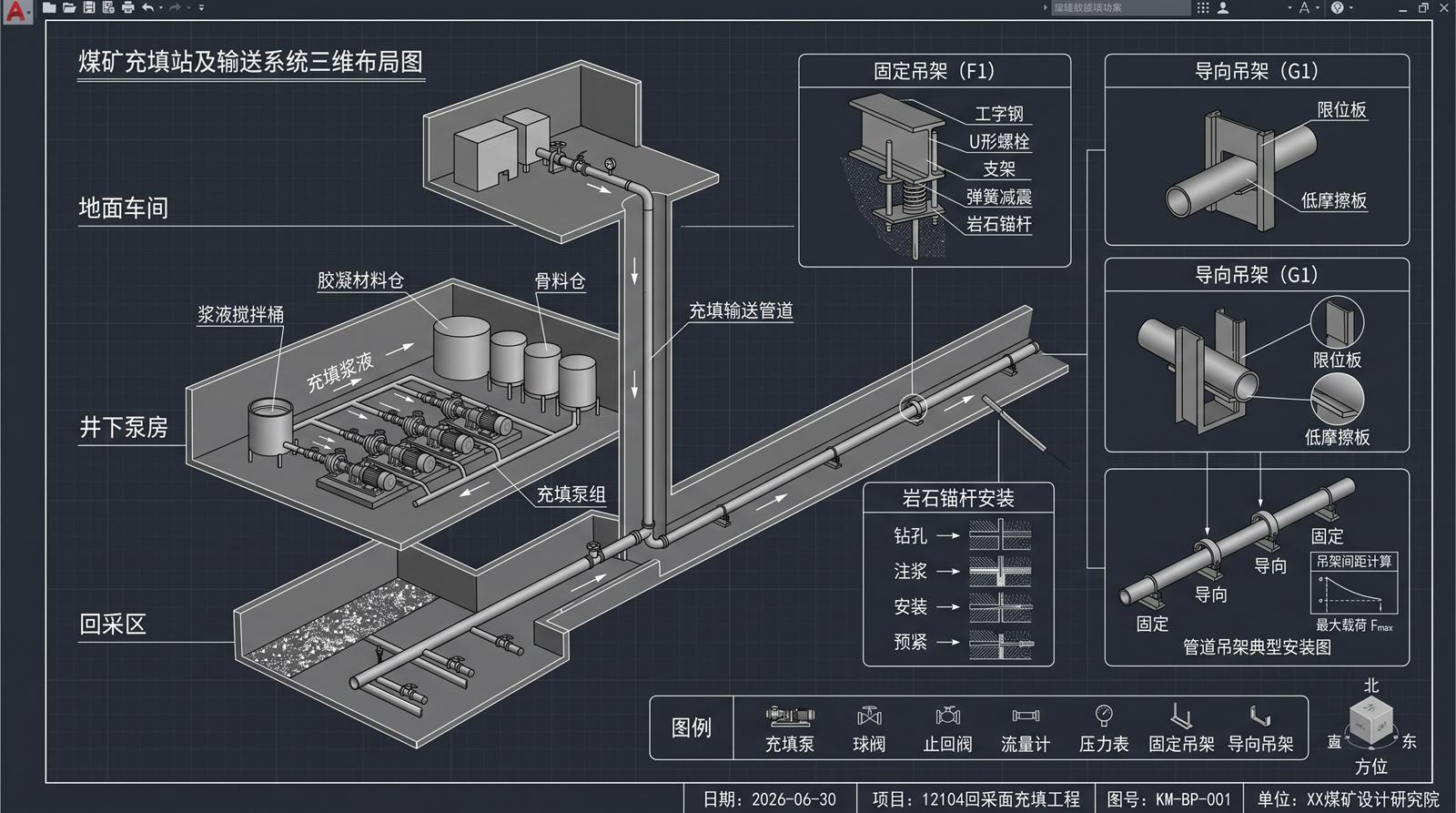

- 施工图图纸设计（含土建、水暖电及安装）（90.0 万元）：交付全套供电防爆变配电施工图、磨砂仓结构大样图及井下各注浆孔挂管节点安装详图。
- 现场调试及技术驻场指导（4.0 万元）：设计院工程师现场技术交底，协助带料重载联调、试泵自流测试，并提供应急排堵预案。
四、四阶段支付支付节点与验收控制条件
为了保障设计成果的时效与质量，财务付款与交接划分为四期支付款项：
- 首期初步设计款（30% - 65.19万元）：签订合同后拨付，设计院交付《初步设计计算说明书》并通过矿总工办组织的可行性初审。
- 中期的施工图图纸交付款（50% - 108.65万元）：设计院交付全套施工图及图审合格书后支付。
- 整体验收及技术调试尾款（15% - 32.595万元）：现场调试通料，连续重载泵送试车消纳矸石 30 天无爆管死机后付。
- 工程设计质保金（5% - 10.865万元）：系统运行满一周年，设计方案无缺陷漏项，在 7 个工作日内一次性结清。
五、充填站初步设计与基建施工 15 项自查清单
基建副矿长与电气总工需在项目施工图纸交付后，联合对以下 15 项红线标准执行对账自检：
5.1 降阻水力计算与选型（5项）
- 球磨机每小时的处理能力是否**达到选煤厂矸石最大小时排量的 1.2 倍**？
- 浆体管道内的设计流速是否**严格控制在 1.8m/s ~ 2.2m/s 黄金区间**？
- 备用高压柱塞充填泵的额定输出排压是否**高出管道计算最大压降 2.0MPa 以上**？
- 高压输送管道的材料极限耐压值与设计壁厚安全系数是否**大于 2.0**？
- 工艺加水及骨料罐在设计中是否**满足系统连续作业不低于 4 小时的储量**？
5.2 施工图纸与防爆、防冻安全（5项）
- 施工图纸中标注的井下电气开关电控柜是否**全部取得了矿用防爆安全认证证书**？
- 地面重型球磨机和高耸圆仓混凝土基础的地基承载力安全系数是否**通过特种地基结构校核**？
- 冬季施工详图中，地表裸露的水管管网、配料阀组是否**配置了电伴热及高压气排防冻自泄放阀门**？
- 井下巷道吊挂管道用锚栓卡具其**静态抗拉剪载荷是否大于 3.0 倍管道自身水重**？
- 泵房高低压配电硐室是否**设计了独立的局部等电位接地保护铜排**？
5.3 设计审计与驻场调试（5项）
- 乙方的设计服务费发票其**发票税率是否为 6% 税目的技术服务专用发票**？
- 施工图设计概算总额是否**严控在核批的初步设计总概算 10% 偏置内**？
- 设计院现场技术交底与调试工程师入井前是否**通过了矿方 72 小时安全操作培训**？
- 交付的盖章施工图纸，是否**加盖了国家一级注册结构和设备工程师执业章**？
- 合同中是否约定因设计计算失误导致的爆管漏水等直接损失，由**设计院承担免费修图和直接经济赔偿**？
六、资料依据与行业参考
本文结合公开政策、行业技术资料、煤矿充填开采研究和煤矸石资源化利用资料整理，重点从矿方方案决策与工程落地角度进行解释。公开资料只作为边界依据，具体项目仍需结合矿井地质、采掘计划及现场试验校核。
