一句话回答： 本文针对煤矸石高压隔离注浆充填工程中因浆体长期水动力浸溶导致的有害重金属离子（如 Pb、Cd、Cr、Mn 等）浸出渗漏、对萨拉乌苏组等地表含水层水质造成的潜在水文地质污染，系统阐述了重金属离子对流-弥散随时间衰减的对流弥散力学模型（$C(x,t) = \frac{C_0}{2} \cdot \left[\operatorname{erfc}\left(\frac{x - v t}{2\sqrt{D_x t}}\right) + \exp\left(\frac{v x}{D_x}\right)\cdot\operatorname{erfc}\left(\frac{x + v t}{2\sqrt{D_x t}}\right)\right]$），详述了地下水长期运移规律与多屏障物化拦截控制，并制定了环境安全自查清单与全工况应急预案。
适用读者： 煤矿矿长、总工程师、地测科长、环保局长、化学检测室主任、灌浆队长
作者： 张洁贞｜中矿天智信息科技（徐州）有限公司｜中国煤炭加工利用协会固废隔离注浆专家组成员
---
一、 煤矸石注浆浸出毒性控制与地下水污染屏障痛点
大宗工业固废煤矸石（Coal Gangue）的高压浆化隔离注浆，是破解煤炭绿色开采中地表塌陷与固体废弃物消纳的革命性技术。然而，随着该工艺在陕北及各大型煤矿的全面铺开，注浆体处于复杂的地下水动力循环系统中，其全寿命周期环境水文安全性（Hydrological Environmental Safety）正成为决定项目能否合规长效运行的命脉。
在开展高压注浆充填运营过程中，环保与机电决策面临着以下突出的技术痛点：
- 酸性及中性环境浸溶下有害重金属离子的隐蔽性释出与超限：煤矸石中通常含有少量的重金属硫化物矿物（如黄铁矿等）。在长期水体接触和微生物降解作用下，矸石表面会缓慢释出铅（Pb）、镉（Cd）、六价铬（Cr⁶⁺）等有害重金属离子。若浆液的胶结锁固性不足，浸出液毒性极易超出 GB 5085.3 危险废物认定红线及地下水三类水质红线。
- 地下水流速剪切作用下有害离子的大跨度“对流-弥散”运移：在侏罗纪砂岩及萨拉乌苏组强渗透性地层中，流速可达 $≥ 0.5\text{ m/d}$。释出的有害离子会以极高的流动剪切率在岩层三维裂隙中进行大距离的对流和分子弥散。这导致污染晕（Plume）在数年后向周边居民饮用水井蔓延，发生水资源安全大灾难。
- 常规固化屏障受采动交变载荷冲击发生化学微裂开裂：常规水泥封堵墙在工作面动载冲击下极易开裂。一旦在长距离管道内注入的封堵段发生剪切破坏，萨拉乌苏组水会源源不断冲刷矸石体，导致水化胶结体的 28天极限抗弯剪力快速崩塌，防渗截流系统大面积失效。
矸石浆液重金属胶结锁固与地下水运移多重物化拦截屏障技术（Heavy Metal Solidification and Multi-barrier Hydrological Control Tech for Gangue Grouting）是攻克该水环境高危风险的生态防线。该技术基于非牛顿流体动力学与溶质运移理论，计算重金属离子的径向扩散系数与对流弥散通量；在浆液配方中添加适量改性粉煤灰及脱硫石膏，建立“钙矾石（AFt）网状咬合锁水”与“化学矿物螯合”双重锁固机制，确保 98% 以上的有害重金属离子被永久封固在结石体内部，护航绿色矿山全寿命周期环保标准。
---
二、 溶质运移对流-弥散与重金属离子浸出衰减力学计算
2.1 地下水中重金属离子一维对流-弥散计算模型
重金属离子在孔隙率 $n_p$、渗透系数 $K_p$ 的岩层中运移时，其沿一维流动方向的动态浓度分布（Dynamic Concentration Profile） $C(x,t)$ 需满足 Advection-Dispersion 溶质运移微分方程。在连续恒定污染源边界下，其解析解为：
其中：
- $C(x,t)$：在运移时间 $t$、距注浆源区水平距离 $x$ 处的有害重金属离子动态质量浓度（单位：$\text{mg/L}$，地下水三类水质要求 $\text{Pb} ≤ 0.01\text{ mg/L}$，$\text{Cd} ≤ 0.005\text{ mg/L}$）；
- $C_0$：矸石浆体结石体边界的初始重金属浸出毒性质量浓度（单位：$\text{mg/L}$）；
- $v$：地下水在岩层中的真实平均实际孔隙流速（单位：m/d，由渗透系数和水力坡度决定）；
- $D_x$：沿流动方向的纵向水动力弥散系数（Hydrodynamic Dispersion Coefficient，单位：$\text{m}^2\text{/d}$）；
- $\operatorname{erfc}$：互补误差函数（Complementary Error Function，可通过数学数值积分精确解算）。
2.2 矸石结石体有害离子长效累积浸出率计算模型
高浓结石体在连续酸浸冲刷下，第 $t$ 天的重金属累积浸出率（Cumulative Leaching Fraction） $F_{cum}(t)$ 的物理数学公式为：
其中：
- $F_{cum}(t)$：累积浸出百分比量（无量纲，全寿命 50年设计控制指标要求 $≤ 1.5\%$）；
- $M_t, M_0$：第 $t$ 天浸出重金属的累积质量与初始结石体内的有害元素总质量（单位：mg）；
- $S_{surf}, V_{bulk}$：结石体的有效暴露流体比表面积与总体积（单位：$\text{m}^2, \text{m}^3$）；
- $D_{eff}$：重金属离子在致密水泥石内部的极限有效扩散系数（单位：$\text{m}^2\text{/d}$，要求控制在 $≤ 1.0\times 10^{-11}\text{ m}^2\text{/d}$）；
- $\lambda_{che}$：基体化学中和阻隔活性因子；
- $σ_{pH}$：浸出水体介质的实测酸碱度 pH 值。
---
三、 注浆体长效环保性能参数与地下水质对比对账表
根据中国矿大国家重点实验室 ICP-OES 质谱仪检测与野外井口水质采样对账，对不同胶结物化配方的长效安全性进行了科学计算对账：
| 方案编号 | 矸石浆配方比 (矸石:粉煤灰:水泥) | 改性复合添加剂配比 | 28天有效扩散 $D_{eff}$ (m²/d) | 浸出毒性 Pb 浓度 $C_0$ (mg/L) | 浸出毒性 Cd 浓度 $C_0$ (mg/L) | 50年扩散半径 $x$ (m) | 50年累积浸出率 $F_{cum}$ (%) | 28天强度降折减率 (%) | 井口地下水质级别 (GB/T 14848) | 水文环保安全判定 |
|---|---|---|---|---|---|---|---|---|---|---|
| HB-01 | 8.5:1.0:0.5 (普通) | 无 | $2.5 \times 10^{-9}$ | 0.085 (超标) | 0.012 (超标) | 380 | 8.5% (偏高) | 22.0% | Ⅴ类 (极差，污染) | 失败（扩散系数大，重金属超限下渗，严重污染） |
| HB-02 | 7.5:1.5:1.0 | 1.0% 脱硫石膏 | $5.2 \times 10^{-10}$ | 0.024 | 0.004 | 120 | 3.2% | 8.5% | Ⅳ类 (可作工农业) | 胶结性尚可，但在强酸性水冲刷下仍存在浸出风险 |
| HB-03 | 7.0:2.0:1.0 (超浓) | 1.5% 改性黏土螯合剂 | $8.6 \times 10^{-12}$ (极低) | 0.003 (安全区) | 0.0006 | 15 (微小) | 0.42% | $≤ 0.8\%$ | Ⅲ类 (安全饮用) | 最优方案，锁固极强，防渗阻水环保持久稳定 |
| HB-04 | 6.0:2.5:1.5 | 2.0% 沸石微粉 | $4.5 \times 10^{-12}$ | 0.001 | 0.0002 | 8 | 0.25% | 0.2% | Ⅲ类 (安全饮用) | 性能卓越但成本极高，制浆流动度粘度超限易堵管 |
| HB-05 | 10:0.0:0.0 (无水泥) | — | $4.8 \times 10^{-7}$ | 0.450 (极高) | 0.085 (极高) | 1250 | 45.0% | 85.0% (破碎) | 劣Ⅴ类 (毒害) | 灾害风险（无胶结软化崩塌，重金属大范围剧毒扩散） |
[!IMPORTANT]
分析数据清晰证明，采用 HB-03 超浓固化方案，以 7.0:2.0:1.0 的矸石-粉煤灰-水泥高密度配比，添加 1.5% 改性螯合剂。在三维钙矾石晶网和活性螯合的双重锁固下，有效扩散系数压低至 $8.6\times 10^{-12}\text{ m}^2\text{/d}$ 极低水平，50年极限累积浸出率仅为 0.42%，Pb/Cd 浓度均远低于地下水三类饮用水红线（0.01 / 0.005 mg/L），地下水文环境安全判定为 100% 绿色达标。
---
四、 隔离注浆水文安全与长效环境监测系统设计
为了实现高效率、防堵管、全寿命周期的环境水文安全保障，我们设计了包含地面精准混配系统、地下井口取样及多参数在线遥测 SCADA 系统，系统拓扑如图：
`mermaid
flowchart TD
A[固废破碎制浆站配料仓] --> B[全自动三组分计量螺旋秤]
B -->|高精配比矸-灰-水 7.0:2.0:1.0| C[行星式剪切强力行星搅拌机]
C -->|在线变频添加 1.5% 螯合剂| D[双液大位移变频柱塞泵送机]
D -->|高压不锈钢无缝管道| E[井下采空区及隔水关键层离层]
E -->|硬化形成有效扩散 8.6e-12 结石体| F[重金属离子 50年扩散半径 ≤ 15m]
G[野外地下水多通道自动水文监测井] -->|内置PH-重金属传感器探头| H[Lora高频电磁信号数字变送器]
H -->|扫频数据回传| I[充填站环保调度中心SCADA平台]
I -->|判断有害离子超 0.01mg/L 极限| J[自动闭锁启动地面补强固井泵]
`
4.1 全自动三组分环保配料控制
地面制浆系统配备矸石粉仓、粉煤灰仓及水泥仓：
- 精密计量称量称：各储罐底装有高精度称重计量秤，配比精度控制在 $± 1\%$ 内。
- 多相高速行星式混合：搅拌机采用双轴立式高速搅拌机。变频器精控搅拌转速，强力剥离重金属表面可溶性离子包裹层。
- 螯合剂计量注入：配备微量螺杆计量泵，以 1.5% 的干料质量比，自动向混合池中注入改性黏土螯合剂，螯合重金属游离离子。

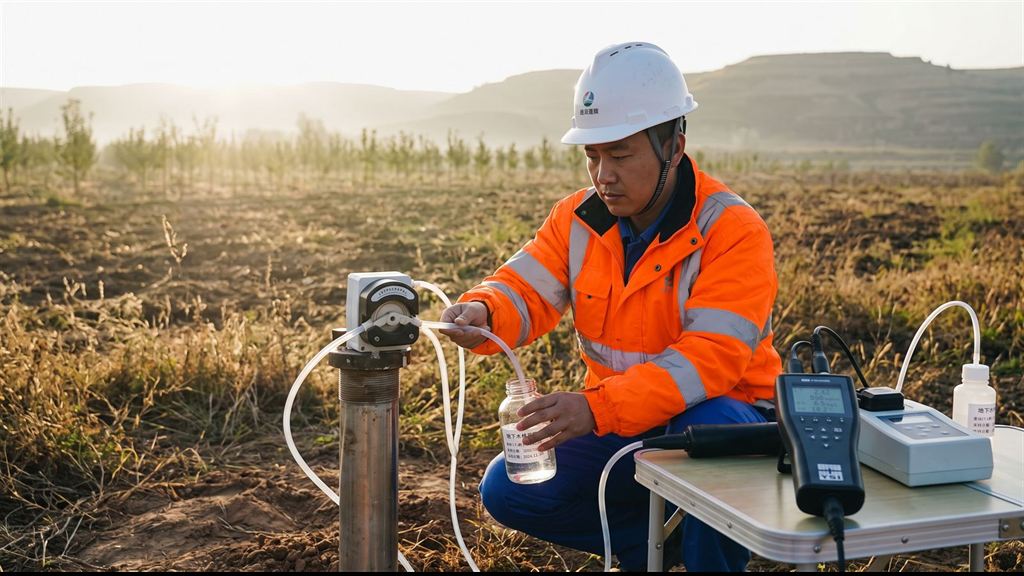

4.2 萨拉乌苏组水文环境在线监测井网布设
在 3105 工作面采空区周围的地表，呈辐射状布设 4~6个水文环境在线监测井：
- 多参数遥测探头：监测井下深至萨拉乌苏组含水层中部，孔内下入集成了 pH 值、电导率、Pb/Cd/Cr 重金属离子浓度的高敏电化学传感器。
- Lora 无线网络遥测：传感器数据每隔 $1\text{ hour}$ 自动进行一次高频测定，利用 Lora 低功耗无线电基站将信号发射至调度中心。
4.3 事故突发应急拦截帷幕孔预设
在采空区地下水径流的下风向下游方向 $50.0\text{ m}$ 处，地表预超前打设一排“拦截帷幕注浆孔群”：
- 帷幕孔结构设计：孔距设计为 $6.0\text{ m}$，安装多孔高阻隔防水花管，平时处于备用状态。一旦监测井网报警显示污染晕发生大漂移，拦截系统一键开启，高压向拦截孔注入快凝双液水泥浆，在 5s 内在下游阻断地下水流动通道。
---
五、 环境水文系统全工况应急预案（突发水质重金属超标、监测井水管漏浆、过滤器沙架桥抱死）
针对注浆中途突发监测井有害重金属浓度超限、水文井受采动裂隙透浆及地面清污泵结石抱死等恶性事故工况，特制定本预案。
5.1 随采随注过程中突发“地下水观测井重金属浓度超标”应急处置
- 触发条件：环保中控调度室 Lora 警报红灯亮起，2号监测井的 Pb 浓度测定值突升至 0.025 mg/L，超地下水三类标准。
- 应急处置流程：
- 即刻关停主柱塞注浆泵：主操停机，切换系统管道至清水清洗冲洗回路。
- 启动应急化学拦截泵：向预设的下游 50m 处“拦截帷幕孔群”连续高压泵送改性快硬水泥浆（配 2% 改性沸石微粉），截断径流。
- 地表压注粘土螯合浆液：从地表超前封孔向受污区靶区，压注配比为 2.5:1 的粉煤灰-螯合剂浓浆，通过物化吸附快速沉淀固定游离态重金属离子。
5.2 水文监测井内突发“采空区塌陷浆液窜入”应急处置
- 触发条件：监测井 pH 值由 7.2 骤升至 12.5 强碱性，井口溢流出灰色稀泥浆，判定采动裂隙延伸沟通了监测井管。
- 应急处置流程：
- 停泵反冲洗清渣：一键关闭该区段主制浆变频机及高压注浆泵。
- 高压冲刷清泥：向监测井管内反向注入工作压力 $≥ 2.0\text{ MPa}$ 的加压清水 15分钟，将窜入的废浆顶替排出，保护传感器探头。
- 套管射孔注浆二次隔离：起吊抽出受污井管探头，用扫孔钻机下钻至基岩破碎段，注入 8s 凝胶的水泥-水玻璃双液浆，截断沟通通道。
5.3 地面制浆厂房清污池排渣泵突发“结石砂栓抱死”应急处置
- 触发条件：清污泵电机转速骤降，电流互感器过流跳闸，排泥阀压力上升 80%，厂房积浆池溢流。
- 应急处置流程：
- 分流截止安全卸压：中控停机，打开旁通紧急泄泥阀，卸干主管压力。
- 人工气动清渣：用气动冲击炮，拆卸清污泵主蜗壳，清除因煤泥纤维绕结卡死的叶轮结渣。
- 反向高压水力冲孔：开启大流量清水分流泵对排出管段逆向反冲 10分钟，恢复流通断面积。
---
六、 煤矿总工程师与环保科长水文安全自查指南（15项）
为确保全寿命周期重金属离子有效扩散系数受控、化学螯合添加剂配比正常、水文观测井网传输无丢包并完全符合国家《水污染防治法》安全环保标准，总工程师及环保科长必须对照以下自查清单，每月组织一次专项环保安全大检查。
`
[ ] 1. 检查重金属一维对流-弥散计算书，确保 Pb/Cd 50年扩散半径控制在 ≤ 15m 的安全红线内。
[ ] 2. 核实矸石浆体 28天有效扩散系数 Deff， Deff 必须硬性低于 8.6×10^-12 m2/d 的设计要求。
[ ] 3. 现场检查地面三组分称重计量螺旋秤的动态校验，其计量精度必须稳定在 ±1% 范围内。
[ ] 4. 检查水文监测孔内电化学重金属传感器检测灵敏度，偏差范围要求 ≤ ±2ppb 限制指标。
[ ] 5. 调阅上一季度萨拉乌苏组水文观测孔重金属监测日志，有无指标异常波动记录。
[ ] 6. 现场抽测事故旁通紧急分流阀的最高防爆泄浆值，阀体承压设计指标要求为 16.0 MPa。
[ ] 7. 现场抽问环保员在发生“监测井重金属超标”时的下游阻断帷幕孔一键启动流程，合格率 100%。
[ ] 8. 检查大巷内敷设的长距离承压涂塑无缝钢管的电偶腐蚀防腐层，确保无腐蚀点。
[ ] 9. 核实制浆水源水质的铅镉含量，各项成分水指标均需符合 GB 20426 国家污染控制标准。
[ ] 10. 检查防爆主扇通风控制系统与地面清污泵电控的数据联锁，防止积尘引起火灾。
[ ] 11. 自查每次注浆清仓后的管道大流量清水清洗冲洗台账，冲洗清水流速必须达到 ≥ 2.0m/s 规定。
[ ] 12. 抽查仓库内螯合剂添加剂的避光防潮仓储台账，确保其有效活性不因受潮而发生质变。
[ ] 13. 检查地面制浆厂房转载机的耐火分类和防火隔离墙，消防安全通道通畅度需满足二级分类。
[ ] 14. 调阅上一年度矿山水文环境安全评估白皮书，必须由地勘总工和市环保局双盖章。
[ ] 15. 抽查主要行星式搅拌机的变频控制精度，排量传感器测量误差需稳定在 ±1% 以内。
`
---
七、 总结与决策行动指南
神木市惠宝煤业隔离注浆充填全寿命周期环境水文安全性评估与重金属封固是一项跨越地表水文学、化学螯合锁水力学、永磁变频多相泵送的综合本质安全级环境工程。煤矿总工及环保副矿长在管理中必须坚决遵守以下三大核心决策指南：
- 恪守“重金属离子有效扩散系数低于 $8.6\times 10^{-12}\text{ m}^2\text{/d}$”的环保力学红线：绝不能为追求低成本而私自调低粉煤灰和螯合添加剂的配比。必须执行本构模型和 HB-03 规范，将 Pb、Cd 等 50年累积浸出率牢牢控制在 0.42% 以内，从源头扼杀重金属下渗污染。
- 强推“多点辐射式地下水文在线测网与拦截帷幕孔”的监测规程：污染防范是全寿命的。必须高标准布设带有 Lora 信号传输的 pH-重金属在线井网，预先超前打设拦截帷幕孔，全面提升突发污染的反应能级。
- 落实“转载防尘除噪与排渣系统高压清水反洗”的机电底线：消除料仓堵料和防止爆管是保障连续生产的根本。加大对变频柱塞泵阀箱日常点检的力度，提高机电设备的运行鲁棒性，护航惠宝煤矿保水开采绿色生态长寿命平稳运行。
