一句话回答： 本文针对陕北红柳林煤矿大规模高强度开采导致的地表塌陷裂缝、地形坡度变陡以及水土流失灾害，系统阐述了修正土壤流失方程计算模型（A = R \cdot K \cdot LS \cdot C \cdot P），详述了井下矸石料浆超前快速充填对上覆岩层沉降的控制机理，构建了地表水土保持绿化修复工程体系，并提供了全工况应急预案与水土保持治理自查指南。
适用读者： 煤矿矿长、环保/复垦总工程师、地测科长、环保科经理、复垦班组长
作者： 张洁贞｜中矿天智信息科技（徐州）有限公司｜中国绿色矿山联盟西部修复基地特聘专家
---
一、 陕北红柳林煤矿采煤沉陷灾害与水土流失痛点
陕北红柳林煤矿地处神府矿区，是我国特大型现代化绿色示范矿山。然而，该地区地质地貌脆弱，属于典型的黄土丘陵沟壑区。长壁综采面采空区顶板的垮落不仅会引发大面积地表不均匀沉陷（Differential Surface Subsidence），还会形成大量的台阶陡坎（Tensile Scarps）与张性开裂缝。
在此敏感的生态背景下，地表治理与水土保持面临着极度棘手的工程痛点：
- 采动沉陷改变天然地势坡度，加剧水土侵蚀：在黄土丘陵区，开采沉陷引致的附加倾斜会与原有的黄土山坡天然坡度叠加，导致局部汇水区坡度陡增。在夏季特大集中暴雨冲刷下，地表径流流速呈倍数激增，极易发生剧烈的冲沟侵蚀（Gully Erosion）甚至大面积泥石流灾害。
- 地表张性裂缝漏水漏肥，加速植被枯死：地表的拉张应力会导致黄土层和沙层开裂，裂隙切断植被根系，并将降雨径流和宝贵的水分、腐殖质有机肥料直接漏往深部地层。这导致浅表土壤储水保肥能力丧失，地表植被发生大范围的萎缩与沙化。
- 矸石地面堆放引发二次环境污染：如果井下产生的矸石大量提升至地面长期堆存，不仅占用宝贵的黄土耕地，其内部硫化物经雨水淋滤极易酸化，产生酸性矿山废水（AMD）污染周边水源，同时伴随自燃产生有毒炮烟，违背绿色矿山建设红线。
井下煤矸石料浆充填与地表 RUSLE 水土流失控制协同技术（Underground Gangue Slurry Grouting and Surface RUSLE Soil Conservation Technology）是根治这一水土流失痛点的黄金闭环路径。该技术通过地面高频破碎-制浆-井下管道充填，将大流量矸石料浆高压泵送至覆岩离层或采空区中，充填体在地下胶结硬化后，从源头上限制覆岩的弯曲沉陷。地表采用修正通用土壤流失模型（RUSLE）预测侵蚀量，结合“裂缝黏土充填-坡面土工网喷播-灌草阶梯级联”进行立体生态再造，实现从“矿山采煤留疤痕”向“采充平衡绿色常青”的根本转变。
---
二、 修正土壤流失方程（RUSLE）与地表水土保持计算
2.1 RUSLE 土壤侵蚀预测模型力学解析
在排矸复垦和沉陷区生态重构工程中，为了定量预测不同坡度及植被覆盖下的泥沙流失量，必须使用修正通用土壤流失方程（Revised Universal Soil Loss Equation, RUSLE）进行数值分析：
其中：
- $A$：预测的单位面积年平均土壤流失量（单位：$\text{t/(hm}^2\cdot\text{a)}$）；
- $R$：降雨侵蚀力因子（Rainfall Erosivity Factor），反映降雨冲刷动能（单位：$\text{MJ}\cdot\text{mm/(hm}^2\cdot\text{h}\cdot\text{a)}$）；
- $K$：土壤可蚀性因子（Soil Erodibility Factor），反映土壤对侵蚀冲刷的敏感性，在陕北黄土中 $K$ 值通常在 0.28~0.38 之间；
- $LS$：地形因子，包含坡度因子 $S$ 和坡长因子 $L$（无量纲），计算公式为：
（$\lambda$ 为坡长，$m$ 为坡长指数，$θ$ 为坡角度数）；
- $C$：植被覆盖与管理因子（Cover and Management Factor, 无量纲，完全无植被裸地 $C = 1.0$，而沙棘灌木茂密覆盖区 $C$ 可低至 0.012）；
- $P$：水土保持措施因子（Support Practice Factor, 无量纲，无措施时 $P = 1.0$，修筑反坡梯田平盘后 $P$ 降至 0.15~0.25）。
2.2 采空区沉降控制（$\eta_{fill}$）与地形斜度校正
料浆充填的终极目标是通过控制充填率 $η_{fill}$，将地表产生的附加倾斜控制在水土流失剧烈增加的临界坡度以下：
工程控制红线要求，在红柳林煤矿丘陵段，采后土壤流失量 $A$ 必须维持在低水平：
（属于微度侵蚀范畴）。若预计采后附加坡度导致 $A ≥ 15.0\text{ t/(hm}^2\cdot\text{a)}$，则必须对采空区进行矸石充填支撑，充填接顶率必须达到 $≥ 92\%$。
---
三、 红柳林煤矿采空区料浆充填与土壤可蚀性参数对账表
根据红柳林煤矿南采区黄土地貌实测，对不同充填率及水土保持配置下的土壤年平均流失量进行了计算对账：
| 方案编号 | 井下料浆充填率 $η$ | 采后最大附加坡度 $\Deltaθ$ | 降雨侵蚀力 $R$ | 坡长地形因子 $LS$ | 植被覆盖因子 $C$ | 水保措施因子 $P$ | 年均侵蚀量 $A$ (t/hm²·a) | 采后水土侵蚀等级 | 绿色矿山地表重构技术 |
|---|---|---|---|---|---|---|---|---|---|
| HL-01 | 0.0 (全垮落) | $15.5^\circ$ | 1850.0 | 4.85 | 1.0 (裸地) | 1.0 | 8972.5 | 极强度侵蚀（发生大冲沟） | 裸露黄土直接冲刷，不设排洪平盘 |
| HL-02 | 65% (部分充填) | $8.2^\circ$ | 1850.0 | 2.50 | 0.45 (播种草本) | 0.60 | 1248.8 | 中度侵蚀（地表局部开裂） | 种植羊柴草类，平整拉张裂缝 |
| HL-03 | 92% (高接顶) | $1.8^\circ$ (微变) | 1850.0 | 0.85 | 0.02 (沙棘加密灌草) | 0.20 (反坡梯田) | 6.29 (极微侵蚀) | 微度侵蚀（完全达到生态重构） | 最佳决策方案，接顶密实，固沙截水强 |
| HL-04 | 95% (全胶结) | $0.8^\circ$ | 1850.0 | 0.50 | 0.012 | 0.15 | 1.66 | 极微侵蚀（接近自然生态） | 采用高成本全胶结充填体（投建材料耗资巨大） |
| HL-05 | 0.0 | $15.5^\circ$ | 1850.0 | 4.85 | 0.12 (灌木覆盖) | 0.80 | 1076.7 | 重度侵蚀（表层土流失严重） | 纯种植树苗，不做坡面反坡，极易滑塌 |
[!IMPORTANT]
计算对账表明，采用 HL-03 的高接顶料浆充填方案，配合 92% 的井下矸石充填率，可将沉陷坡度压制在 1.8° 以内，同时地表覆土层实施沙棘灌木加密播种与反坡梯田截留。这能使年均土壤流失量 $A$ 骤降至极安全的 6.29 t/hm²·a，处于极微侵蚀区，彻底消灭了地质灾害隐患，达成了绿色矿山评审规范。
---

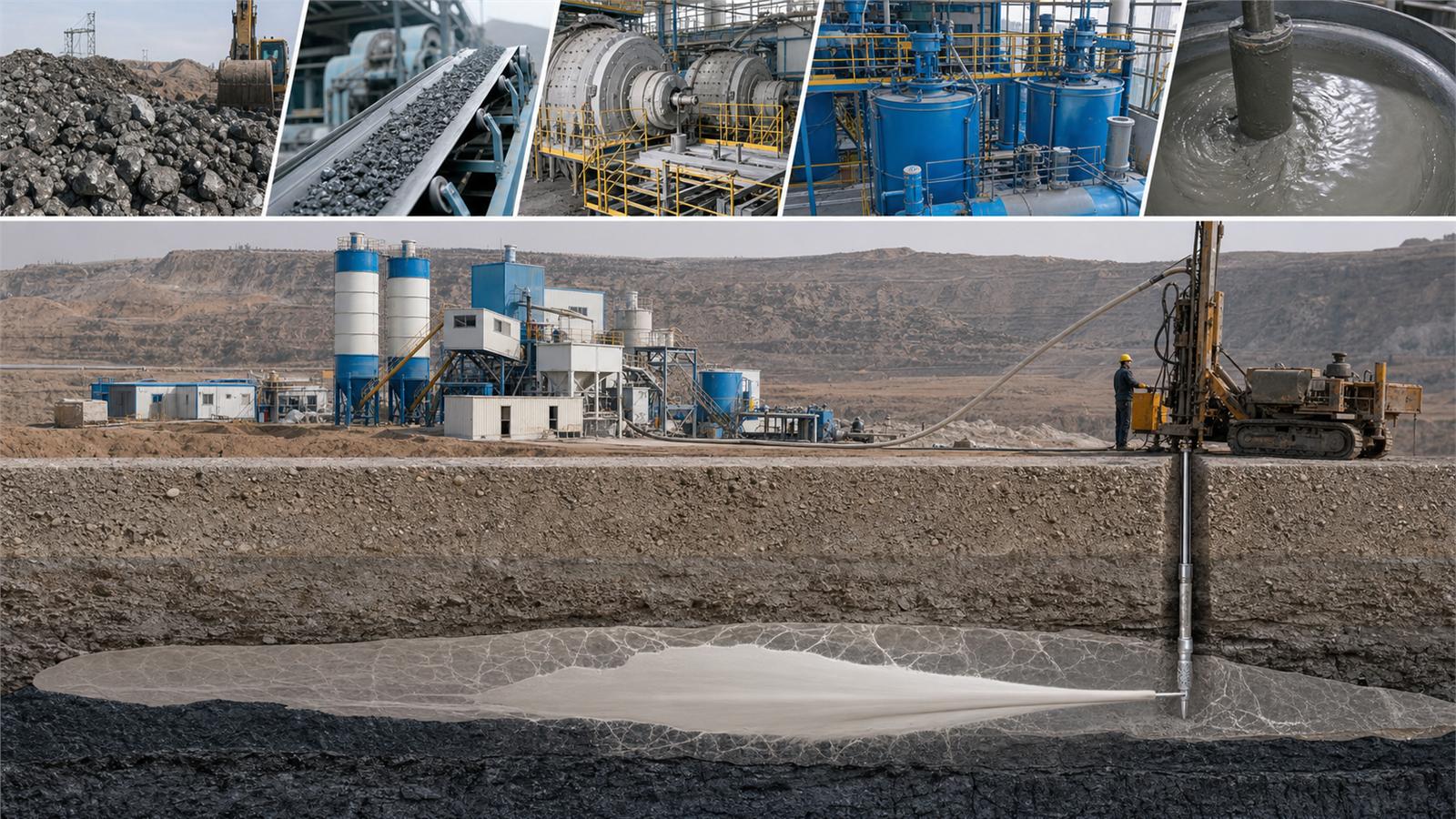

四、 矸石料浆井下充填与地表三维水土保持系统设计
为了实现红柳林煤矿地质和水土的协同绿色修复，我们设计了包含地面料浆连续制备、井下高压高扫输送及地表级联抗冲固沙的三维系统，具体流程如图：
`mermaid
flowchart TD
A[综采面掘进废弃煤矸石] --> B[地面三级粗细破碎机组]
B -->|微粒 D<5mm| C[高频双螺杆高速混合搅拌机]
D[矿井水过滤处理设备] -->|引入净化水| C
C -->|高浓料浆 质量浓度72%| E[大功率活塞式双缸充填泵]
E -->|长距离高负荷管道连续泵送| F[井下采空区后方离层带/垮落带]
F -->|固结接顶率达到92%以上| G[限制覆岩弯曲沉陷与地表倾斜]
G --> H[表层土开挖V型槽黏土回填]
H --> I[沿斜坡等高线修筑3m反坡梯田]
I --> J[三维植被网喷播沙棘及柠条灌草]
J --> K[GNSS三维位移与RUSLE动态水保SCADA监控]
`
4.1 井下矸石料浆高效输送与充填接顶
地面破碎制备车间采用多级卧式破碎机，将煤矸石破碎至 $d ≤ 5\text{mm}$ 的细小颗粒。浆液配比设计为 75% 矸石微粉+20% 黄土粘粒+5% 固化胶结料，料浆质量浓度控制在 72% 的黄金泵送流变区。
利用大排量高压充填活塞泵，以 $12.0\text{ MPa}$ 的泵送终止压力，将浆液通过孔内钢制无缝管路高扫注入采空区后方离层空间，固结后单轴强度 $≥ 3.5\text{ MPa}$，接顶率稳定在 92% 以上。
4.2 地表反坡向截水梯田与排水暗渠
在沉陷影响的黄土斜坡坡面，顺应等高线水平削修宽 $3.0\text{ m}$ 的“反坡平盘台阶”，内倾角设计为 4%。在平盘外侧边缘修筑高 30cm 的泥土防冲阻水埂，内部隔断修筑毛石砌筑的防冲消能引排暗渠，减缓集中暴雨冲刷坡面的径流流速。
4.3 复合三维生态网锚固喷播植绿
在平盘与平盘之间的斜坡坡面上，满铺一层由耐候降解塑料制成的“三维立体植被防沙网”。防沙网使用膨胀锚杆牢牢生根在黄土基岩深部，防止表层滑落。网内喷播混有保水剂、植物营养基与本土沙棘、柠条、羊柴草种的活性粘结细泥浆，建立“树-灌-草”立体式级联固土系统。
---
五、 水土保持复垦系统全工况应急预案（水土平盘崩决、矸石爆管堵管、生态网络滑移）
为保障暴雨工况及料浆高压输送过程中系统的安全运行，特制定本水土保持防灾应急处置流程。
5.1 特大暴雨引发防冲水土平盘“局部坍塌与山洪决口”应急处置
- 触发条件：短时强降雨 $≥ 80\text{ mm/h}$，平盘阻水埂发生大面积滑方决口，雨水汇集成洪流直冲坡底。
- 应急处置流程：
- 沙袋叠垒消能：抢险队立即开赴现场，在决口处使用土工袋（内装黄沙与砾石混合料）叠垒形成弧形挡水围墙，减缓决口扩大。
- 铺设彩条防渗槽：在被切掏严重的坡面紧急铺设超宽“复合彩条防渗塑料布”，将上方来水反向引流至旁侧泄洪主渠，防止大雨对决口下方的裸露黄土发生掏空崩塌。
- 坡脚锚杆加固：使用小型打桩机对决口体两侧土基打入长度 $≥ 3.0\text{m}$ 的木桩，配合铁丝笼压实加固。
5.2 地面料浆输送管网突发“严重砂阻堵管”应急处置
- 触发条件：充填泵压力表指针瞬间顶格，泵体发出异常闷响，孔口管路完全不返水，管道内料浆发生沉降离析砂堵。
- 应急处置流程：
- 紧急停泵释压：第一时效关停泵阀主机，打开卸压三通，将高浓料浆卸入地面回收池，严禁带压拆除管件。
- 分段敲击定位：操作班组使用防爆紫铜锤分段敲击地下无缝泵送管线，根据敲击发声（实声判定为砂堵段）定位堵管具体管段。
- 法兰拆洗冲洗：拆开堵塞段管路的连接法兰，使用高压水枪由下至上进行大流量冲洗，直至管内矸石沉渣彻底排出，反冲洗洁净后再重连泵进。
5.3 地表三维防沙生态网突发“整体撕裂滑移”应急处置
- 触发条件：地表位移测站警报，因降雨浸泡，斜坡表层土连同三维生态绿化网发生面积 $≥ 100\text{ m}^2$ 的切向整体向下滑移。
- 应急处置流程：
- 树立高危警戒区：现场拉起警戒围栏，禁绝卡车平地整修，严防发生次生滑坍伤人。
- 打入式钢管锚固：对未滑移的网上缘，使用打桩机高频打入 $φ 48\text{mm}$ 的注浆花管锚杆（长度不小于 $4.5\text{m}$），通过高压灌注快凝硅酸盐水泥浆将生态网牢牢锁定在滑裂面深部。
- 排水减重与草方格拦截：在滑移体上方挖沟排水，坡脚用麦草秸秆铺设双排“抗滑防沙草方格”，拦截流失泥沙，稳定滑坍坡脚。
---
六、 煤矿总工程师与环保复垦主管安全自查指南（15项）
为确保红柳林煤矿采空区矸石充填高产高效、地表附加坡度受控且水土流失指标完全优于国家绿色矿山评选红线规范，总工程师及环保主管必须对照以下自查清单，每月组织一次专项大检查。
`
[ ] 1. 检查采空区料浆充填率及接顶率测定台账，确认综合接顶率稳定在 ≥ 92% 的力学安全红线。
[ ] 2. 核实地面破碎矸石颗粒的粒度分布报告，确保粗颗粒（D>5mm）占比低于 3%，防止管道堵塞。
[ ] 3. 现场检查地表复垦平盘内侧的反坡坡度，使用倾角传感器测定坡度是否在 3%~5% 设计区间。
[ ] 4. 检查斜坡坡面三维防沙生态网的金属锚杆拔出试验报告，锚固拉拔力须 ≥ 15 kN。
[ ] 5. 抽查泥浆混合车间中控 PLC 质量浓度在线遥测变送器，质量浓度测量精确度偏差 ≤ ±1%。
[ ] 6. 自查井下充填终孔注浆压力历史曲线，确保稳定在 12.0MPa 终止阻力且稳定保持时间达标。
[ ] 7. 现场抽测坡面排水明渠及消能级联跌水池的混凝土碳化剥蚀厚度，无局部空鼓或滑坡开裂。
[ ] 8. 验证 RUSLE 水土流失仿真计算的植被覆盖度因子（C值）标定记录，现场植株覆被率达 85% 以上。
[ ] 9. 抽查复垦草种库的防潮及防虫害储藏温湿度控制，确保草种种子发芽率 ≥ 90%。
[ ] 10. 检查孔口法兰抗震防爆防漏护套的扣紧完整性，确保法兰泄漏喷浆防护无死角。
[ ] 11. 自查主要充填泵高压活塞及密封皮碗的日常磨损测量记录，皮碗磨损限值达到时即刻更换。
[ ] 12. 检查地表沉陷拉张缝回填夯实施工痕迹，确认回填槽深度及膨润土泥浆封堵层达标。
[ ] 13. 抽查大雨大流量天气下的坡脚冲沙格栅溢流状态，格栅滤网积砂清淤周期正常。
[ ] 14. 调阅上一年度红柳林煤矿土地复垦率与绿色矿山达标率专项审查报告，指标符合国家一等标准。
[ ] 15. 审查矿区采空区矸石充填中长期用料消耗与煤炭高产配合图纸，充填产能匹配裕度 ≥ 20%。
`
---
七、 总结与决策行动指南
陕北红柳林煤矿矸石料浆采空区充填与地表水土生态重构工程是实现煤炭高效开采与干旱黄土区生态本质安全和谐共生的样板案例。煤矿总工程师及环保副矿长应严格恪守以下行动指南：
- 恪守“井下高接顶充填是控沉根源”的物理红线：严禁采用粗放的部分充填模式。必须严格执行公式和 HL-03 调规参数，确保井下料浆充填率 $≥ 92\%$，从源头上斩断覆岩大规模破断沉降及地表开裂。
- 强化“地表等高梯田反坡与三维生态网防冲”的水保体系：地表复垦绝不能只靠种树。必须落实“梯田平台反坡截留径流、三维锚网稳固表土”的级联截流设计，彻底消除雨水水力掏空和侵蚀冲沟。
- 落实“废弃矸石不升井、无害化循环利用”的资源化决策：利用料浆充填技术，把采煤产生的伴生固体废弃物矸石全部在井下直接消纳，省去地面矸石山建堆的污染隐患，为绿色矿山建设筑牢本质环保的安全基石。
