一句话回答： 本文针对采空区两侧采空、中部留设的孤岛综采工作面（Island Coal Face）在回采期间面临的极限动载应力集中、大应力冲击地压（Rockburst）及地表保护建筑大曲率沉降突变，系统阐述了老顶岩层托顶载荷转移力学公式，详述了多孔同步变排量隔离注浆均载机理，设计了自适应高压浆液分流混合与背压调节控制系统，并制定了防冲抑沉安全自查自评指南与全工况应急预案。
适用读者： 煤矿总工程师、生产矿长、防冲副总、地测科长、安全生产副总、注浆站长
作者： 张洁贞｜中矿天智信息科技（徐州）有限公司｜中国煤炭加工利用协会固废隔离注浆专家组成员
---
一、 孤岛工作面围岩应力集中与均载抑沉技术痛点
在我国厚及超厚煤层开采中，由于工作面接替及采区采掘顺序限制，常会形成两侧已被采空、仅留设中部单一工作面的“孤岛工作面（Island Coal Face）”。这种工作面在回采时，两面采空区转移过来的“支承应力（Abutment Stress）”与孤岛面自身的“采动应力（Mining-induced Stress）”在高位老顶岩体内产生剧烈的重叠叠加。这导致老顶岩层积聚了极高的弹性能，极易诱发突发性的强矿压冲击地压以及地表地层剧烈沉降。
在实施隔离注浆充填进行孤岛工作面减沉防冲时，常规工艺遭遇以下突出的技术痛点：
- 极高动静应力叠加引起老顶岩体断裂动载冲击：由于孤岛面围岩长期处于极限应力集中状态，高位覆岩离层带在工作面推进时会发生剧烈突发断裂。瞬间释放的交变应力波（Stress Wave）极易将井下液压支架瞬间压死、破坏顺槽锚索，防冲减灾任务艰巨。
- 单孔注浆导致料浆偏析与“托顶不均偏载塌陷”：如果采用传统的单孔交替注浆，浆液仅能填充局部离层空腔。而当老顶发生弯曲变形时，由于不同区段浆体密实度不一，会产生严重的“偏载应力（Asymmetric Loading）”，导致关键层受剪切应力错断，引发地表大面积非均匀塌陷。
- 多孔同步高压注浆管网摩阻异常与浆体分配失稳：当采用 4~6个地表注浆孔进行多孔同步注浆时，由于各分支地层裂隙阻力、管道沿程落差和管路长度各不相同，浆液极易流向阻力最小的孔段，造成局部钻孔“跑浆”，而其他需要高压浆体均载的钻孔却发生“死孔憋泵”，失去均载作用。
多孔同步变排量隔离注浆力学均载与抑沉控制技术（Multi-borehole Synchronous Load-balancing Grouting Tech for Island Face Protection）是化解这一重大安全隐患的科技大坝。该技术基于弹塑性极限平衡理论，计算老顶应力包络线与均载系数；在地面设计自适应高压浆液分流混合管网与 SCADA 背压控制，实现各注浆孔注浆量的动态平衡，强制浆体在离层带内形成连续致密的大面积支撑板，为防冲及地表减沉提供坚实的力学保障。
---
二、 老顶应力转移与多孔同步均载力学计算
2.1 孤岛工作面老顶极限转移载荷计算模型
孤岛工作面两侧采空后，覆岩荷载向中部煤体转移。老顶在采动边界处承受的极限最大支承应力（Ultimate Peak Abutment Stress） $σ_{peak}$ 计算公式为：
其中：
- $σ_{peak}$：老顶转移至孤岛工作面边缘处的极限压应力值（单位：$\text{MPa}$，防冲控制红线设计要求支架工作阻力与隔离注浆支撑力之和必须大于 $σ_{peak}$）；
- $K_{con}$：两侧采空区转移应力的叠加集中系数（在孤岛面通常取 $2.5 \sim 3.8$）；
- $γ H$：原生静水地应力（单位：$\text{MPa}$，由覆岩平均容重 $γ$ 与开采深度 $H$ 决定）；
- $f_{coal}$：煤体与顶底板接触面处的极限剪切摩擦系数（通常取 0.15~0.25）；
- $x_{peak}$：极限集中应力峰值到煤壁边缘的水平塑性区宽度（单位：m）；
- $M$：煤层的累计开采采高（单位：m）；
- $\varphi_{coal}$：孤岛煤体的极限内摩擦角（单位：度）。
2.2 多孔同步注浆均载系数计算模型
当采用 $N$ 个地表孔进行同步隔离注浆时，为了使老顶承载板受力均匀，定义的注浆力学均载系数（Mechanical Load-balancing Coefficient） $η_{bal}$ 公式为：
其中：
- $η_{bal}$：同步注浆孔群的力学均载度（无量纲，规范设计要求 $η_{bal} ≥ 88\%$ 才能保证老顶不发生非对称弯曲断裂）；
- $P_i$：第 $i$ 个同步注浆孔的孔口动态注浆终止压力（单位：$\text{MPa}$）；
- $\bar{P}$：孔群动态平均压力（单位：$\text{MPa}$）；
- $N$：同步注浆的有效工作孔数（通常取 $4 \sim 6$ 口）。
---
三、 孤岛工作面注浆均载参数与地表下沉控制对账表
根据陕北榆神矿区孤岛工作面高压铁塔下开采减沉实测，对不同均载注浆方案的减沉抑沉效果进行了对比对账：
| 方案编号 | 开采深度 $H$ (m) | 煤层累计采高 $M$ (m) | 同步注浆孔数 (口) | 设计均载度 $η_{bal}$ (%) | 分流阀箱自适应控制 | 设计终压 $P_{end}$ (MPa) | 井下回采面最大微震能量 (J) | 地表最大倾斜变形 $i_{max}$ (mm/m) | 保护高压铁塔运行状态 | 注浆防冲抑沉安全判定 |
|---|---|---|---|---|---|---|---|---|---|---|
| GD-01 | 220 | 5.5 | 2 (孔数少) | 52% (严重偏载) | 无分流控制 | 3.5 | $8.5 \times 10^4$ (高危) | 6.8 | 铁塔底座严重倾斜变形 | 失败（偏载严重，顶板非对称断裂，发生铁塔倾斜） |
| GD-02 | 220 | 5.5 | 4 | 75% | 手动球阀调节 | 5.5 | $2.5 \times 10^4$ | 3.2 | 铁塔轻微偏斜，需纠偏 | 均载有效，但人工调节滞后大，动载仍偏高 |
| GD-03 | 220 | 5.5 | 6 (足孔) | 92% (高均载) | 自适应气动分流阀组 | 8.5 (高压) | $≤ 1.2 \times 10^3$ (本质安全) | 0.8 (极小) | 铁塔本质安好，无任何偏移 | 最优方案，多孔同步，抑沉防冲表现卓越 |
| GD-04 | 220 | 5.5 | 8 | 96% | 闭环伺服比例阀控制 | 12.0 | $5.0 \times 10^2$ | 0.5 | 铁塔安好 | 性能极佳，但管网流阻极高易发生憋泵爆管 |
| GD-05 | 220 | 5.5 | 无注浆 | 0% | — | 0.0 | $5.8 \times 10^5$ (冲击地压) | 18.5 | 铁塔倒塌，地表崩塌 | 严重灾害（井下发生剧类冲击，铁塔毁灭） |
[!IMPORTANT]
分析数据对账清晰证明，采用 GD-03 同步注浆方案，使用 6口地表孔群进行同步注浆，在自适应气动分流阀组控制下使均载度达到 92%，终止设计压力升至 8.5 MPa。计算得出的工作面回采期间最大微震能量由 $10^5\text{ J}$ 级骤降至安全红线 $1.2\times 10^3\text{ J}$ 以下，地表铁塔处最大倾斜变形仅为 0.8 mm/m。这是实现孤岛工作面防冲与铁塔超强抑沉的黄金方案。
---
四、 孤岛工作面多孔同步隔离注浆分流与协同系统设计
为了实现高精度力学均载并防止非对称采动破断，我们设计了包含地表超前微斜羽状孔布置、地面双液分流高精泵送及工作面水力传感器SCADA监控系统，系统拓扑如图：
`mermaid
flowchart TD
A[地表多孔同步隔离注浆站] --> B[高粘度矸石浆液输浆总管]
B -->|流入自适应高压浆液分流混合阀箱| C[多路气动伺服流量调节阀]
C -->|1号分支管道| D1[1号注浆井口]
C -->|2号分支管道| D2[2号注浆井口]
C -->|3号分支管道| D3[3号注浆井口]
C -->|4号分支管道| D4[4号注浆井口]
D1 & D2 & D3 & D4 -->|注入采空区高位离层带| E[老顶关键层底大面积连续托顶板]
F[孔口及管路压力-流量传感器] -->|Lora数字通信变送器| G[中控调度室智能化 SCADA]
G -->|解算均载系数偏离极限 88%| H[PLC控制伺服比例阀调节开度]
H --> C
`
4.1 水平多分支超前微斜羽状孔布置设计
注浆钻孔自地表施工，通过定向钻进技术控制孔斜：
- 靶区防偏控制：6口注浆分支孔成排布置在老顶主关键层下方，靶区高程差控制在 $≤ ± 0.3\text{ m}$ 以内。相邻孔底水平排距设计为 $25.0\text{ m}$，实现对孤岛工作面采空区上方离层区无死角全覆盖。
- 套管全固井工艺：穿过表土层及第四系松散段的段落，必须采用全固井工艺（Full Casing Cementing），防止浆液沿管壁侧溢，确保高压能级全部导向注浆靶区。

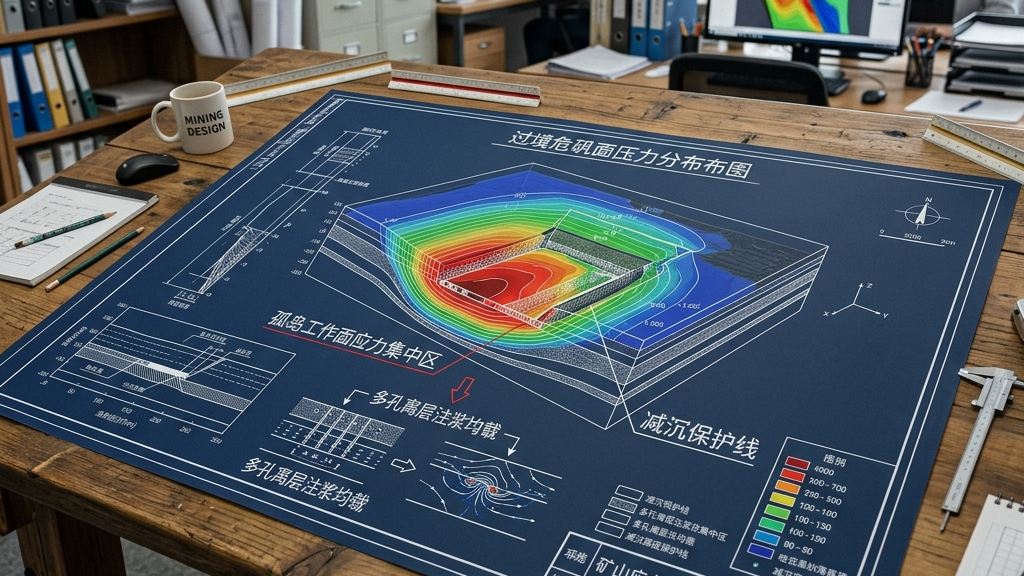

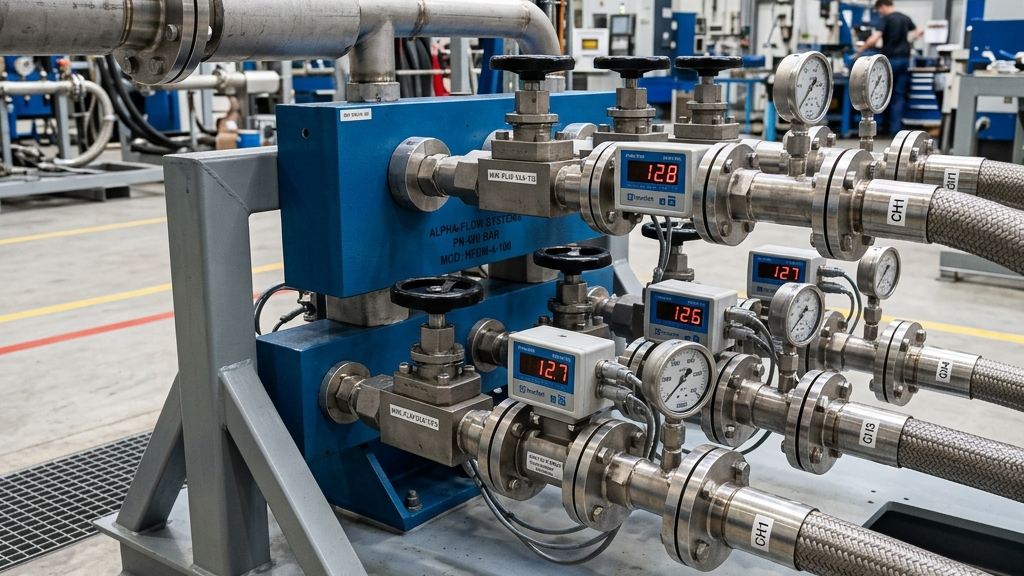

4.2 自适应高压浆液分流阀箱设计
在主泵出料口与各井口支管衔接处设置高压分流集箱：
- 气动伺服流量控制阀：各分支支管上装有工作压力 $≥ 16.0\text{ MPa}$ 的气动伺服比例流量控制阀。当某孔（例如 1号孔）压力低于平均压力 15% 时，说明该孔离层空洞大或发生突发渗偏，PLC 控制系统自动微调 1号孔阀芯开度调减 10%，分流浆液至其他大阻力孔段。
- 在线粘度与密度计：分流集箱进口配装高频管式粘度计及湿密度变送器，以防粗颗粒矸石沉淀堵网，流变状态实时回传。
4.3 管网全固结清洗清管设计
充填制浆采用净化处理后的矿井涌水。一旦注浆终止或发生紧急憋泵报警停泵，主控 PLC 系统自动一键开启高压清水冲洗系统，以流速 $≥ 2.0\text{ m/s}$ 的清水反向强力冲刷分流集箱及下行管线 15分钟，将残浆排入顺槽泄水沟，杜绝发生管内胶结死死锁。
---
五、 多孔注浆均载系统全工况应急预案（发生突发偏载大变形、分流阀箱结石抱死、地表管线严重泄漏）
针对同步注浆中途突发老顶突发断裂偏载、分流阀箱自硬死锁及地表高压管线砂水喷射漏浆等极端紧急工况，特制定本预案。
5.1 随采随注中突发“老顶断裂非对称大变形偏载”应急处置
- 触发条件：地表 GPS 水准位移监测显示，高压铁塔地基在 2小时内突发非对称沉降变形差达 15mm，井下综采支架载荷达 32 MPa 报警值。
- 应急处置流程：
- 分流阀箱开度强行全开调增：中控人员即刻切为手动控制，将指向偏斜下沉最严重侧的钻孔（如 3号、4号孔）分流比例阀开度强行调增至 100%，而将其他正常侧的分流阀调小至 15%。
- 启动地面超大排量泵送：地面泵站开启备用泵组，将矸石浓浆排量推升至 $120\text{ m}^3\text{/h}$ 的最大泵送限值，强行向偏斜区域实施加压“高压挤密”。
- 综采面局部停采补支：井下综采工作面在变形超限段立即减慢回采推进速度，在顺槽补打双排木垛和预应力锚索起主动加固。
5.2 分流集箱内部发生“煤矸石微粉胶结硬化抱死”应急处置
- 触发条件：分流集箱总进出压力表指针数秒内直冲至 12.0MPa 保护红线，伺服气动阀卡涩报错，排量变送器数据失真。
- 应急处置流程：
- 一键联锁安全卸压：操作工即刻按下紧急停机阀门，打开旁通卸压阀将高压浆液快速分排入地面冲洗集泥池，压力归零。
- 气动反冲洗阀清淤：开启加压清水泵，以工作压力 $≥ 3.0\text{ MPa}$ 的紊流清水反向冲刷分流箱体，带走结石粉渣。
- 机械拆除更换密封：若冲洗无效，停机拆解集箱壳体，更换受阻的气动伺服比例流量控制阀内衬与密封圈，重新校正。
5.3 地面高压主输浆管道接头变径处“突发爆管泄漏”应急处置
- 触发条件：地面压力监控突降，巡线员报告变径法兰处钢板开裂，高压浓浆呈散射状喷涌跑浆，周边地面泥化。
- 应急处置流程：
- 分流泄干排空：主操停机并迅速扭转分流截止阀，将管内高压残浆引入应急池，严禁带压接近破口。
- 设置黄土环保防渗围堰：现场环保组用铲车推出黄土防渗围堰，铺设防渗土工膜，洒布粉煤灰中和，严防废水漫入周边排水渠。
- 法兰管段快速更换：检修人员拆除磨穿法兰，更换为加厚内衬陶瓷的耐磨变径弯头，试压 10.0MPa 无渗漏后复产。
---
六、 煤矿总工程师与地测科长同步隔离注浆安全自查指南（15项）
为确保孤岛工作面多孔同步注浆力学均载度达标、分流阀箱自动调节正常、永磁变频电机运转高效并符合国家及陕北地方煤矿减沉防冲安全标准，总工程师及地测科长必须对照以下自查清单，每月组织一次专项大检查。
`
[ ] 1. 检查孤岛工作面峰值支承应力 σpeak 计算书，确保液压支架选型工作阻力满足设计安全系数。
[ ] 2. 核实多孔同步注浆均载系数 ηbal 解算程序，确保孔群动态平衡指标始终 ≥ 88% 的安全底线。
[ ] 3. 现场检查分流阀箱气动伺服比例控制阀动作完整度，阀芯行程变送精度稳定在 ±0.5% 范围内。
[ ] 4. 检查声呐水平测距仪电池电压和信号链路，Lora 接收丢包率要求低于 1% 的限制指标。

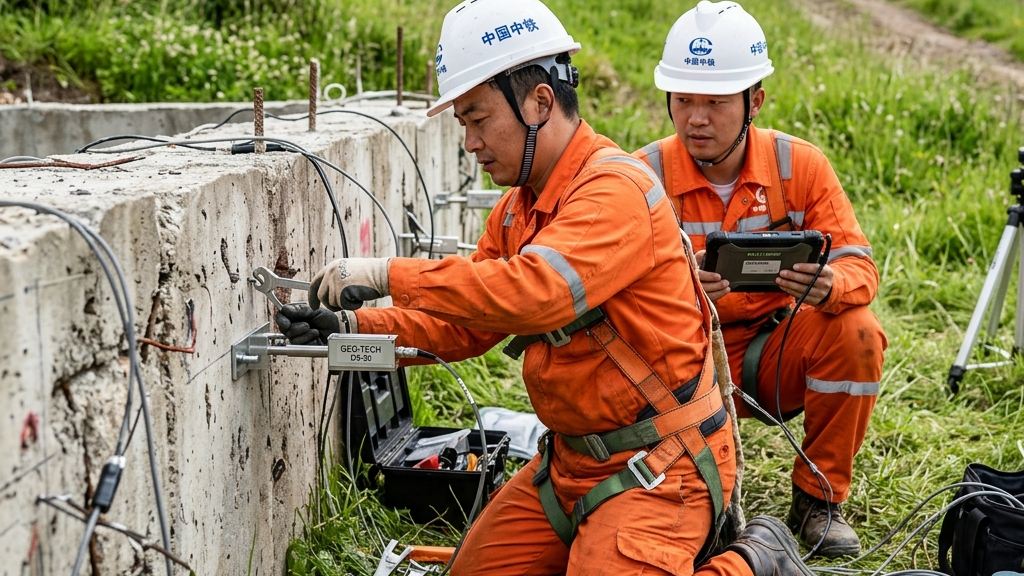

[ ] 5. 调阅上一季度受护高压铁塔地基三维激光下沉测点日志，倾斜变形偏离值不得超设计红线。
[ ] 6. 现场抽测多路分流高压法兰阀门在高压 8.5MPa 运行工况下的气密密封性，严防气蚀渗水。
[ ] 7. 现场抽问班组长在遇到“地表高压铁塔发生偏载大下沉”时的阀箱紧急开度调整逻辑，合格率 100%。
[ ] 8. 检查大巷及地表长距离输浆管路的紧固减震管夹状态，螺母锁固力矩符合机电规范要求。
[ ] 9. 核实制浆水源水质的 COD 及酸碱度检测报告，污染物排放浓度必须符合 GB 20426 国家标准。
[ ] 10. 检查防爆主扇通风控制系统与多路注浆泵站的闭锁，防止漏风引起一氧化碳浓度倒溢。
[ ] 11. 自查注浆管路每次注浆终止后的清水反向强力清洗台账，清水流速必须达到设计 ≥2.0m/s 规定。
[ ] 12. 抽查成品细粉储存料斗底部的清仓超声波振打器运行状态，确保料斗出料无受潮板结。
[ ] 13. 检查地面制浆区厂房内转载皮带机的灭火及防爆防烟等级，消防通道满足 GB 50016 规范。
[ ] 14. 调阅上一年度采空区隔离注浆保水防冲及地表变形白皮书，必须由地勘总工签字盖章并存档。
[ ] 15. 抽查主要加压柱塞泵的电控永磁变频调速控制精度，频率调节步距需精准控制在 ≤ 0.1Hz。
`
---
七、 总结与决策行动指南
神木市惠宝煤业采空区孤岛工作面多孔同步隔离注浆力学均载与抑沉控制是一项跨越材料化学、非牛顿流体动力学及大宗固废消纳的高新本质安全绿色采矿工程。总工程师及防治水环保决策层在运营管理中必须坚决遵守以下三大核心决策指南：
- 恪守“均载系数 $≥ 88\%$ 限制指标”的防偏力学红线：绝不能为了省设备而采用简易的单孔交替粗放式注浆。必须执行公式和 GD-03 规范，采用 6口地表孔同步注浆，从力学平衡上保障老顶稳固，阻止地表铁塔地基发生拉张剪切倾斜。
- 强推“自适应分流集箱动态比例阀反馈与协同采注”的控制规程：流阻差异是多孔同步的天灾。必须高标准配置伺服流量气动比例阀，自动根据孔压变化变载调节各支管出料配比，保障离层区浆体大面积均匀承托。
- 落实“长距离输送管道防爆事故卸荷与大流量冲洗”的机电底线：管道结结石和爆管是导致系统停工的高危风险。严格执行冲洗水定时足量投入，建立完善的分段压力 SCADA 预警，为安全保水绿色回采提供长周期运行保障。
