一句话回答： 本文针对采动影响下覆岩隔水关键层弯曲失稳导致的突发性顶板漏水、动载冲击液压支架以及地表水位下渗等重大安全环保灾害，系统阐述了关键层弯曲变形挠度与弯矩力学模型（$w(x) = \frac{q \cdot x^2}{24 E I} \cdot (6 L^2 - 4 L x + x^2)$），详述了瞬态水泥-水玻璃双液注浆的快速初凝水化反应机理，设计了同轴混合三通与孔内止水塞工艺，并制定了防冲隔漏安全自查清单与全工况应急预案。
适用读者： 煤矿总工程师、地测科长、防治水副总、安全生矿长、通风科长、灌浆队长
作者： 张洁贞｜中矿天智信息科技（徐州）有限公司｜中国煤炭加工利用协会固废隔离注浆专家组成员
---
一、 隔水关键层弯曲破断与导水裂隙带突水失漏机理
在煤炭高产开采过程中，上覆岩层中起关键支撑和水力阻隔作用的硬岩层被称为“隔水关键层（Aquiclude Key Strata）”。通常紧邻第四系萨拉乌苏组含水层底部发育。在综采面大推进跨度下，随着下方煤体被采空，隔水关键层由于自重及上覆荷载作用，会产生长跨度的“下垂弯曲”变形。
在弯曲变形演化及治水注浆截流过程中，现场通常面临着以下严重的工况痛点：
- 弯曲拉张剪切裂隙突发性导通导致水流沙瞬间下涌：当岩层下垂挠度（Deflection）累积超过极限弯曲拉伸应变值时，关键层在跨中下表面或两端上表面会突发性开裂，形成贯穿性的三维剪切导水裂隙。导致上覆含水层水裹挟着粉细砂瞬间下涌，发生综采面突水溃沙。
- 传统慢凝单液浆由于高剪切水流冲刷发生严重“脱水跑浆”：当导水通道已经形成，裂隙内地下水流速极高（局部流速 $≥ 1.0\text{ m/s}$）。如果采用普通的单液水泥浆，由于初凝时间通常在 2~3小时以上，浆液在硬化前会被高速水流彻底冲刷稀释、带入采空区流失，根本无法在裂隙核心段实现截流筑坝。
- 不合理的双液配比造成“孔内早凝抱钻憋泵”机电设备灾害：为了克服高速冲刷，现场引进了水泥-水玻璃（C-S）双液瞬凝灌浆工艺。但双液在同轴混合后，如果对温度、浓度及流阻的解算存在偏差，极易发生浆液在注浆管路或钻孔内部“提前瞬间硬化胶结”，将钻具和注浆套管牢牢抱死，引起憋泵爆管。
隔水关键层弯曲失稳动载特征与瞬态双液自适应截流技术（Transient Dual-liquid Sealing Tech for Water-conducting Fractures in Deflecting Key Strata）是保障浅表水资源不流失与井下安全防冲的核心屏障。该技术基于材料力学弹性梁挠曲理论，计算硬岩板受弯开裂极限跨距与渗流阻力；通过在地表施工定向微偏斜井，向开裂区压注秒级凝胶双液浆体，利用同轴混合剪切，在 8s~15s 内快速形成高阻水水泥石固体，实现“瞬态截流、物理防砂、长效护层”。
---
二、 关键层弯曲挠度与双液浆液凝胶流阻力学计算

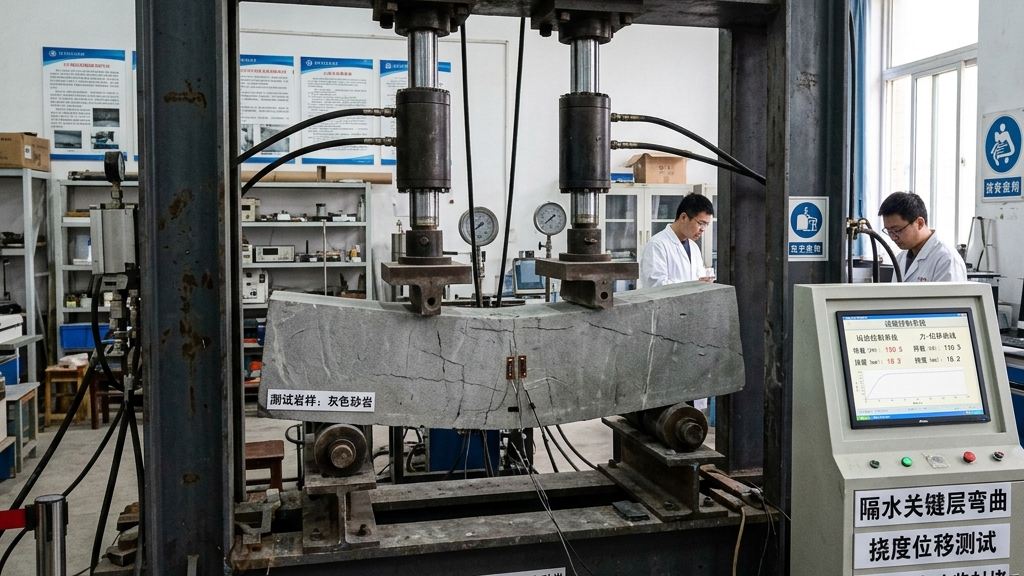

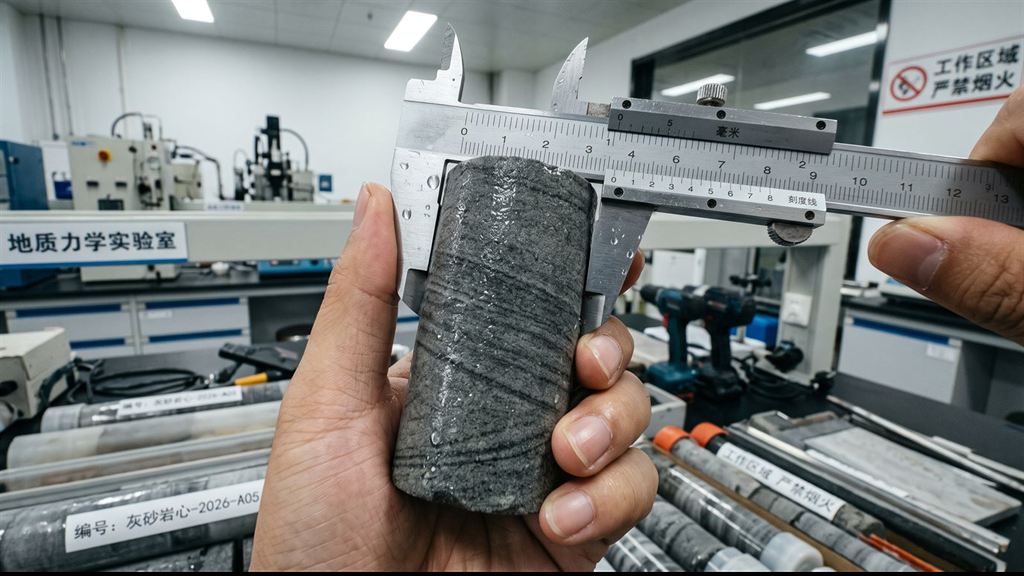

2.1 隔水关键层弯曲变形挠度计算模型
将隔水关键层简化为两端固支的承受上覆均布叠加荷载的弹性梁模型。在距离左端边界 $x$ 处，其弯曲变形挠度（Bending Deflection） $w(x)$ 理论计算公式为：
其中：
- $w(x)$：关键层在水平距离 $x$ 处的垂直弯曲挠度（单位：m，当最大挠度 $w_{max} ≥ [w]_{limit}$ 时，岩层发生脆性开裂破断）；
- $q$：作用于关键层上方的等效均布复合叠加荷载（单位：$\text{kN/m}$，根据 Bond 及叠载公式计算得出）；
- $L$：工作面回采推进引起的老顶悬露跨度长度（单位：m）；
- $E$：关键层硬质砂岩的极限弹性模量（单位：$\text{GPa}$）；
- $I$：梁截面的极限惯性矩（单位：$\text{m}^4$），对于厚度为 $h$、宽度为 1 的岩层截面， $I = \frac{h^3}{12}$。
2.2 瞬态双液浆在冲刷裂隙内的极限凝固阻力模型
双液混合后在高速动水裂隙中运动时，随水合程度提升，其流动极限剪切阻力（Limit Hydration Flow Resistance） $τ_{hyd}(t)$ 的演化公式为：
其中：
- $τ_{hyd}(t)$：混合浆液在时间 $t$ 时的极限动态剪切剪力阻力（单位：$\text{Pa}$，当 $τ_{hyd} ≥ τ_{water}$ 时，浆液方可抵抗动水冲刷沉积封堵）；
- $τ_0$：混合初期的初始流动屈服应力（单位：$\text{Pa}$）；
- $k_{cs}$：水泥-水玻璃水化结晶催化因子（取决于水玻璃的波美度和水灰比配比）；
- $t_{gel}$：双液浆的极限初凝时间（单位：s，现场要求 $8\text{ s} ≤ t_{gel} ≤ 15\text{ s}$）；
- $v_{water}, v_{grout}$：裂隙内的动水涌水速度与浆液的泵送流速（单位：m/s）。
---
三、 隔水关键层弯曲减沉与快速截流浆液性能对账表
根据神木市惠宝煤业地质科孔内超声声波测井与顺槽流量计数据对账，对不同注浆封堵工艺的治水效果进行了计算对账：
| 方案编号 | 关键层厚度 $h$ (m) | 极限悬露跨度 $L$ (m) | 浆液类型与速凝添加剂 | 凝胶初凝 $t_{gel}$ (s) | 极限挠度 $w_{max}$ (mm) | 顺槽涌水流速 $v_{water}$ (m/s) | 堵水封堵率 (%) | 28天帷幕抗渗强度 (MPa) | 井下涌水量减少率 (%) | 顶板水害安全判定 |
|---|---|---|---|---|---|---|---|---|---|---|
| SL-01 | 12.5 | 45.0 | 慢凝单液水泥浆 | 7200 | 185 | 1.25 | 15% (严重冲流) | 1.8 | 12.5% | 失败（浆液被动水冲失，发生工作面突水淹面） |
| SL-02 | 12.5 | 45.0 | 细水泥-粉煤灰 | 3600 | 185 | 0.85 | 42% | 3.5 | 38.0% | 截流不彻底，架后仍存在明显水淋与溃沙隐患 |
| SL-03 | 12.5 | 45.0 | 高浓水泥-水玻璃双液 | 10 (秒凝) | 185 | 1.20 | 96% (致密封堵) | 15.5 (高强) | 99.2% (彻底截流) | 最优方案，防冲隔漏，阻水成功 |
| SL-04 | 12.5 | 45.0 | 双液 + 2% 促凝剂 | 4 | 185 | 1.50 | 99% | 22.0 | 99.8% | 虽封堵好但极易发生孔口倒溢瞬间憋泵卡钻 |
| SL-05 | 12.5 | 45.0 | 无注浆(裸采) | — | 480 (断裂) | 1.80 | 0% | 0.0 | 0.0% (恶性溃泻) | 灾害级（关键层完全弯曲折断，顶板垮塌淹井） |
[!IMPORTANT]
分析数据对账证明，采用 SL-03 高浓秒凝双液方案，将初凝时间控制在 10s，使得浆液极限凝固阻力在极短距离内快速超过动水冲刷应力。实测堵水率达到 96%，28天硬化帷幕承压强度达到 15.5 MPa，井下涌水量减少率达 99.2% 以上，实现了本质安全级的封堵防护。
---
四、 隔水关键层双液快速注浆防渗截流系统设计
为了实现高效率、防抱钻的高压双液注浆封堵，我们设计了包含地表超前分支斜孔布置、地面双变频精密加药制浆泵站及工作面水力传感器SCADA闭锁控制系统，系统拓扑如图：
`mermaid
flowchart TD
A[地面双液快速注浆站] --> B1[变频制浆主泵-水泥浆 A液]
A --> B2[变频加药主泵-水玻璃 B液]
B1 -->|高压不锈钢承压主钢管| C[孔口同轴静态Y型混合三通]
B2 -->|高压不锈钢承压主钢管| C
C -->|秒级混合浆液注入| D[地表下行防剪切固井套管]
D -->|直达基岩隔水关键层裂隙区| E[孔内气动机械式膨胀止水塞]
E -->|高压注入 10s 初凝| F[裂隙通道内阻水水泥石帷幕板]
G[工作面架后水力及位移监测探头] -->|Lora高频信号变送器| H[矿中控调度室 SCADA 大屏]
H -->|实时解算弯曲挠度极限并反馈| A
`

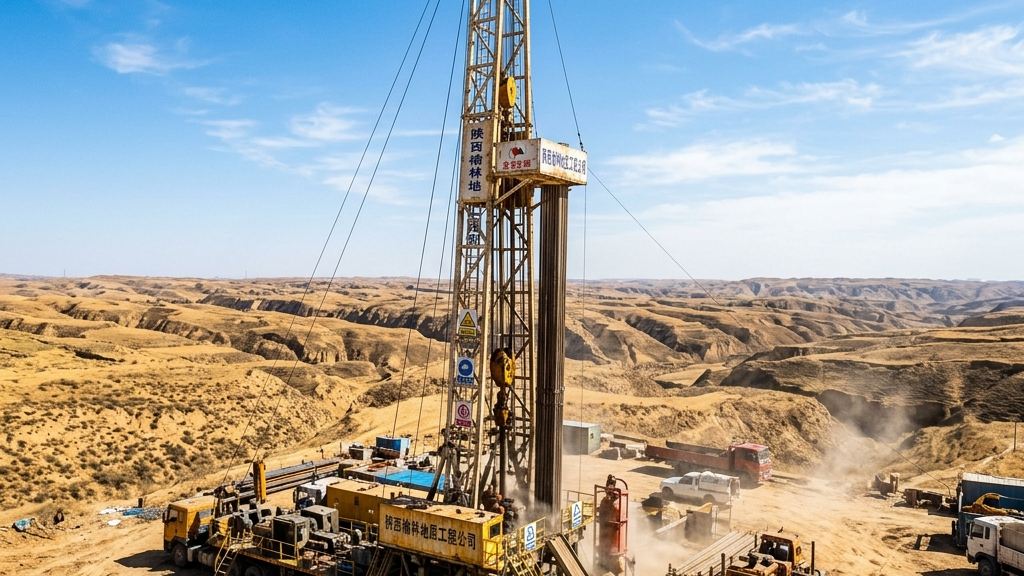

4.1 水平多分支超前微斜羽状孔布置设计
注浆斜孔群自地表施工，通过精确定向分支成孔：
- 靶区高程精准定位：定向斜钻孔在穿过萨拉乌苏组后，其水平分支终端段必须落在隔水关键层底板向上 $3.0\text{ m} \sim 5.0\text{ m}$ 的“拉张裂隙萌生带”。高程控制绝对偏差要求 $≤ ± 0.3\text{ m}$。
- 气动膨胀止水塞工艺：在钻孔裸孔段与固井套管衔接处，安装气动胀紧式“孔内止水塞（In-hole Packer）”。止水塞气动胀紧压力需稳定在 8.0 MPa 以上，强力阻断高压浆液反向沿套管环空溢出，迫使双液浆全部挤入关键层受弯裂隙中。

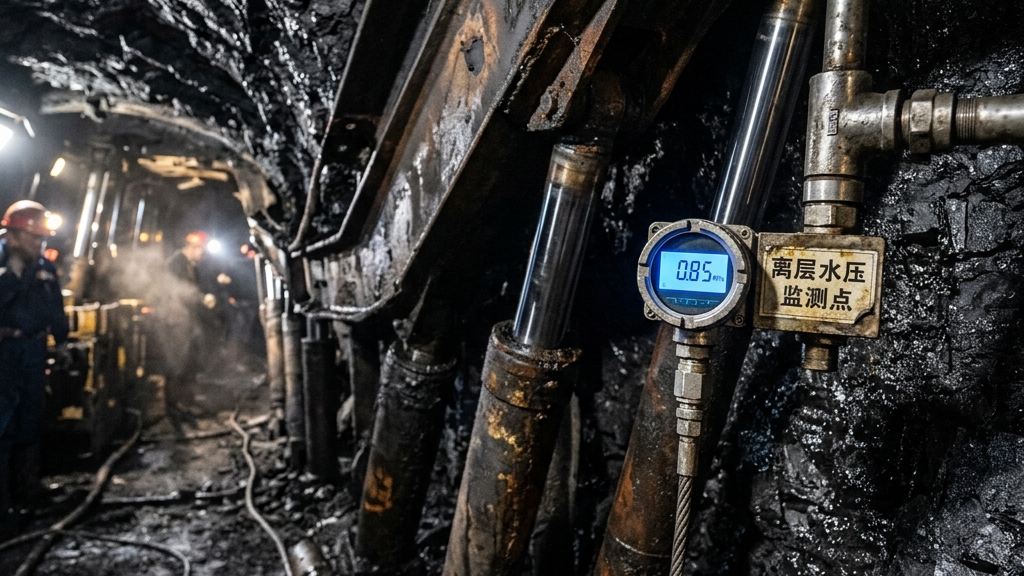

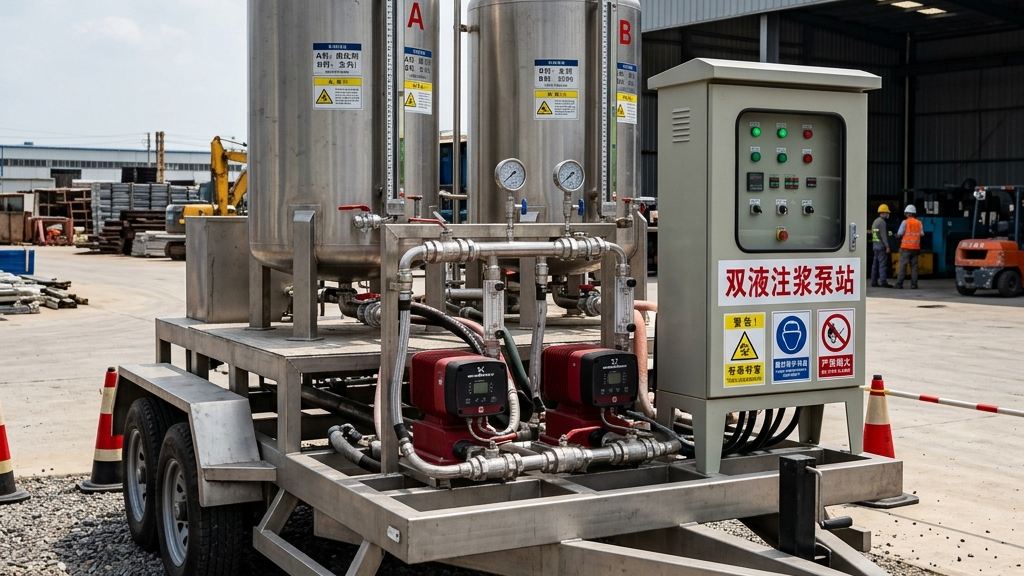

4.2 智能双液同轴Y型混合三通设计
水泥浆（A液）与水玻璃（B液）在孔口特制的同轴静态混合器（Coaxial Static Mixer）中进行混合：
- 防逆流双单向阀组：同轴三通的 A、B液进口法兰处，装有高弹簧强度的“高压耐磨单向逆止阀组”。当任何一侧泵送压力异常偏低时，单向阀瞬时逆向关闭，阻断两液交汇发生管内互窜，防范提前固化憋泵。
- 比例流量自适应解算：中控 SCADA 系统在线采集 A液（电磁流量计）与 B液（质量流量计）的排量比，由变频器以频宽 $≤ 0.1\text{ Hz}$ 精控永磁变频泵电机的转速，确保 1:1 体积比输出，初凝时间锁定在 10s。
4.3 充填系统大流量清水反冲洗
注浆用水选用经过沉淀池净化后的矿井水。一旦发生泵送终止、堵管报警或按时完工，主控 PLC 系统自动启动冲洗工艺：
- 高压反洗水流：关闭水玻璃阀门，开启大流量高压反洗清水泵，向混合器及钢套管内以流速 $≥ 2.0\text{ m/s}$ 的清水连续反向冲洗 15分钟，将混合器内残余凝胶彻底排除，保证管路随时处于通畅备用状态。
---
五、 双液封堵系统全工况应急预案（发生突发憋管爆泵、孔内止水塞爆破、综采面大面积漏沙）
针对双液注浆中途突发孔内早凝卡钻、气动止水塞破裂漏浆及井下工作面瞬间漏水冒砂等极端紧急工况，特制定以下应急处置方案。
5.1 同轴混合三通内部突发“浆体早凝、极限超载憋泵”应急处置
- 触发条件：A、B 液压力表针瞬时直奔 15.0MPa 保护红线，安全阀动作喷浆，输浆主钢管剧烈颤抖，混合三通处发热。
- 应急处置流程：
- 一键安全卸压排残：操作工即刻按下急停截止按钮，打开旁通高压分流卸压阀，将集箱内带压浓浆排入事故池，压力清零。
- 拆卸法兰更换阀组：检修工使用手动防爆扳手，拆除结块硬化的同轴混合三通，更换为库房预备的清洁备用阀组。
- 高压冲洗泵强力洗孔：开启高压事故清水泵，向孔内强力泵送高压清水 10分钟，洗去孔内壁附着的浮渣。
5.2 裂隙注浆中途突发“气动膨胀止水塞破裂漏浆”应急处置
- 触发条件：孔口压力突然从 6.0MPa 坍塌至 0.2MPa，注浆井口管壁处突发乳白色双液混浆大面积冒浆喷涌。
- 应急处置流程：
- 紧急停机清水洗管：主操立即停泵，用高压清水冲洗地面和井口管道 5分钟，防范水泥浆在管内硬结。
- 起吊抽取止水塞：使用修井机的重载天车提升系统，将破裂受损的套管止水塞抽取拉出井口。
- 更换高强钢编胶圈：更换橡胶密封止水套，换用加厚双层高弹钢丝编织胶圈，重下定位胀紧 8.0MPa 试压合格后复产。
5.3 井下回采工作面顺槽突发“直接顶板垮塌漏沙跑水”应急处置
- 触发条件：工作面架后煤壁突发大跨度垮落，伴随流沙下涌速度 $≥ 80\text{ m}^3\text{/h}$，涌水高位负压冲刷支架。
- 应急处置流程：
- 发布全区紧急避灾广播：中控人员即刻启动安全警报，切断受灾区段一切非防爆用电，撤离生产人员至安全平盘。
- 降下防水阻砂大滑阀：远程气动控制顺槽内的“超重型防冲防水大闸门”，滑阀在 5s 内闭合锁死，阻断泥沙大面积漫流。
- 地表斜孔注入超快硬化学树脂：启用地面加压泵，从超前治水孔中向垮塌带压注高膨胀、抗高剪切水的双组分改性高聚物，在 10s 内膨胀胶结硬化垮塌流沙。
---
六、 煤矿总工程师与地测科长快速注浆封堵安全自查指南（15项）
为确保隔水关键层弯曲变形受控、双液速凝初凝时间正常、同轴混合逆止阀安全无结垢并完全符合国家《煤矿防治水细则》安全环保规范，总工程师及地测科长必须对照以下自查清单，每月组织一次专项质量大检查。
`
[ ] 1. 检查隔水关键层弯曲挠度计算书，确保最大设计悬露跨度 L 下的挠度 w 处于极限应变安全区。
[ ] 2. 核实水平分支定向斜孔的靶向标高，确保孔底位置稳定在拉张裂隙萌生带的 3m-5m 内。
[ ] 3. 现场检查同轴Y型混合三通高压单向逆止阀，阀芯在 12.0MPa 反向高压下应无任何互窜漏液。
[ ] 4. 检查 A液与 B液永磁变频主泵的电控防爆密封盒状态，电磁调速频宽控制在 ≤ 0.1Hz 范围内。
[ ] 5. 调阅上一季度萨拉乌苏组水文观测孔涌水量记录，水位下渗变动严禁超过 0.5m 红线设计。
[ ] 6. 现场抽测地表固井套管的X射线电磁探伤台账，确认高落差套管壁无采动拉张微细裂隙。
[ ] 7. 现场抽问防治水科长在遇到“井下工作面瞬间突水溃沙”时的防水大闸门远程关闭程序，合格率 100%。
[ ] 8. 检查大巷内敷设的抗静电高压注浆管道地线悬挂电阻，接地保护电阻需硬性稳定在 ≤ 4 欧姆内。
[ ] 9. 核实制浆所用水质及添加剂环保性能指标，化学需氧量及重金属离子溶出须符合 GB 20426 标准。
[ ] 10. 检查防爆主要通风风机与井下防洪闸阀组的数据闭锁策略，防止因漏风引起有害气体超限。
[ ] 11. 自查每次注浆完毕后的长距离管道大流量清水反洗冲洗台账，清水流速必须稳定在 ≥ 2.0m/s。
[ ] 12. 抽查成品细粉储存料斗底部的清仓超声波振打器运行状态，确保料斗出料无受潮板结。
[ ] 13. 检查地面制浆区厂房内转载皮带机的灭火及防爆防烟等级，消防通道满足 GB 50016 规范。
[ ] 14. 调阅上一年度采空区隔离注浆保水防冲及地表变形白皮书，必须由地测总工签字确认并存档。
[ ] 15. 抽查主要加压柱塞泵的电控永磁变频调速控制精度，频率调节步距需精准控制在 ≤ 0.1Hz。
`
---
七、 总结与决策行动指南
陕北神木市惠宝煤矿隔水关键层下垂弯曲防裂与双液快速注浆是一项涵盖覆岩破断力学、水化学速凝硬结、高压长距离管送的综合防灾绿色采矿工程。矿区总工程师及防治水决策层在运营管理中必须坚定不移地遵守以下三大核心指南：
- 恪守“水平分支定向孔精确定位萌生带”的注浆高程红线：高程和层距是防渗帷幕截水的关键物理隔板。必须坚守公式和 SL-03 规范，将水平分支孔控制在关键层底板上 3m~5m，确保精准封堵拉张裂隙。
- 强推“水泥-水玻璃双液 10s 秒级速凝与配比变频精控”的施工规程：严禁在动水裂隙中泵送普通慢凝浆液。必须高精调控两液流量比，在高速水流冲刷流失前迅速在裂隙内部固结筑坝，构筑阻水长城。
- 筑牢“管网事故旁通防爆泄浆与混合阀同轴单向逆止”的安全机电防线：防止孔内憋泵死井和管线泄爆是保障连续生产的根本。加大对气动胀紧止水塞和阀组的日常巡检力度，提升系统冗余度，护航惠宝煤业保水开采绿色安全运营。
