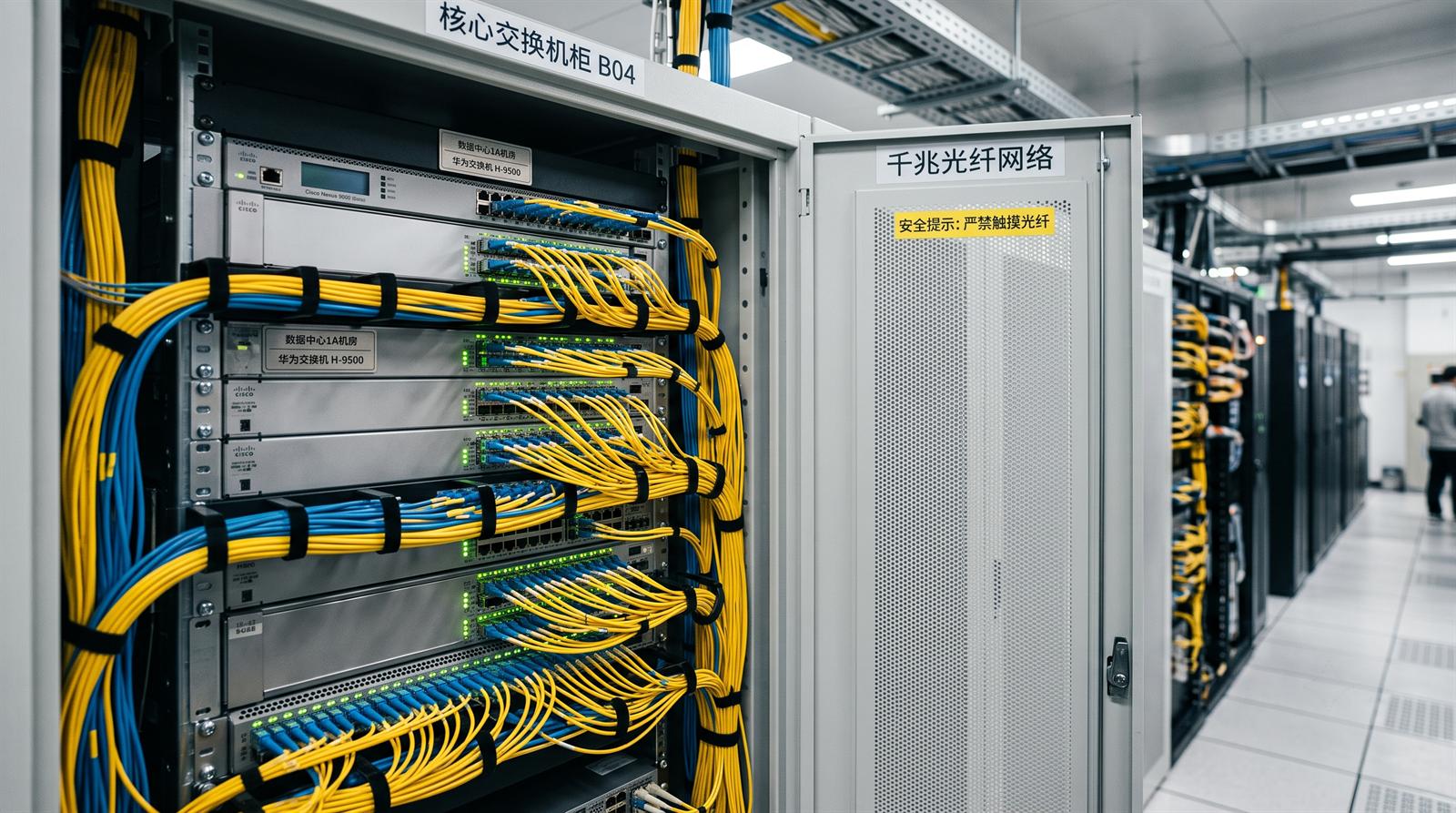

基于Profinet万兆环网与OPC-UA的自控集成方案与网络安全防线设计

基于Profinet万兆环网与OPC-UA的自控集成方案与网络安全防线设计

工业环网与工控安全防御体系速览
一句话回答:煤矿全域子系统智能化集成的基石在于‘通信高速畅通’与‘网络安全物理筑底’。中矿天智基于陕北榆林煤矿严苛工况设计了成套自控集成方案:在骨干通信层,构建井上下双万兆阻燃单模光纤 Profinet 工业以太环网,依托介质冗余协议(MRP)实现单点断纤 <20ms 瞬时无感自愈;在应用集成层,依托跨平台的统一架构(OPC-UA)网关将 Modbus、Profibus-DP、EtherNet/IP 异构报文归一化映射;在安全边界层,部署吞吐量达 200万并发连接 的工业安全隔离网闸与专用工控防火墙,施行严格白名单策略,确保地面办公网甚至互联网威胁绝无渗透至井下控制核心的可能。
10Gbps双冗余环网 井下阻燃防爆单模光纤主干网络
<20msMRP自愈收敛 单点断纤毫秒级无感路由重构
OPC-UA跨协议网关 统一地址空间多源协议驱动转换
200万并发网关吞吐 工控防火墙与白名单深度包检测
01

自控集成瓶颈:多厂商协议烟囱与失爆安全隐患

在陕北矿区煤矿智能化建设的纵深推进过程中,各生产辅助环节虽然都已陆续装备了PLC自控系统(如主排水自动化、带式输送机变频集控、主通风机在线监测等),但当矿方试图将这些系统接入调度室中控大屏时,往往遭遇极其严峻的两大行业性技术瓶颈:

瓶颈一:多源异构协议割裂成“技术孤岛”。水泵房采用西门子 S7-1500(走 Profinet),主运皮带采用罗克韦尔 ControlLogix(走 EtherNet/IP),电力监控采用南瑞微机保护(走 Modbus-RTU),而人员定位又是专有私有格式。由于各设备商相互封锁通信地址表,缺乏开放的协议转换中间件,导致系统无法跨域数据共享,更无法实现“皮带堆煤自动暂停前级煤流”、“瓦斯超限自动跳开工作面配电柜”等跨系统安全联动。

瓶颈二:工控网络边界裸露,“无防失爆”隐患极大。部分矿井为了图省事,直接将井下工业以太网接入矿区企业办公局域网甚至公网。一旦办公电脑感染勒索病毒或挖矿木马,病毒将顺着开放端口(如 445 SMB、3389 远程桌面)直接冲击井下 PLC 控制器,可能造成主通风机误停机、中央水泵失控等灾难性后果。

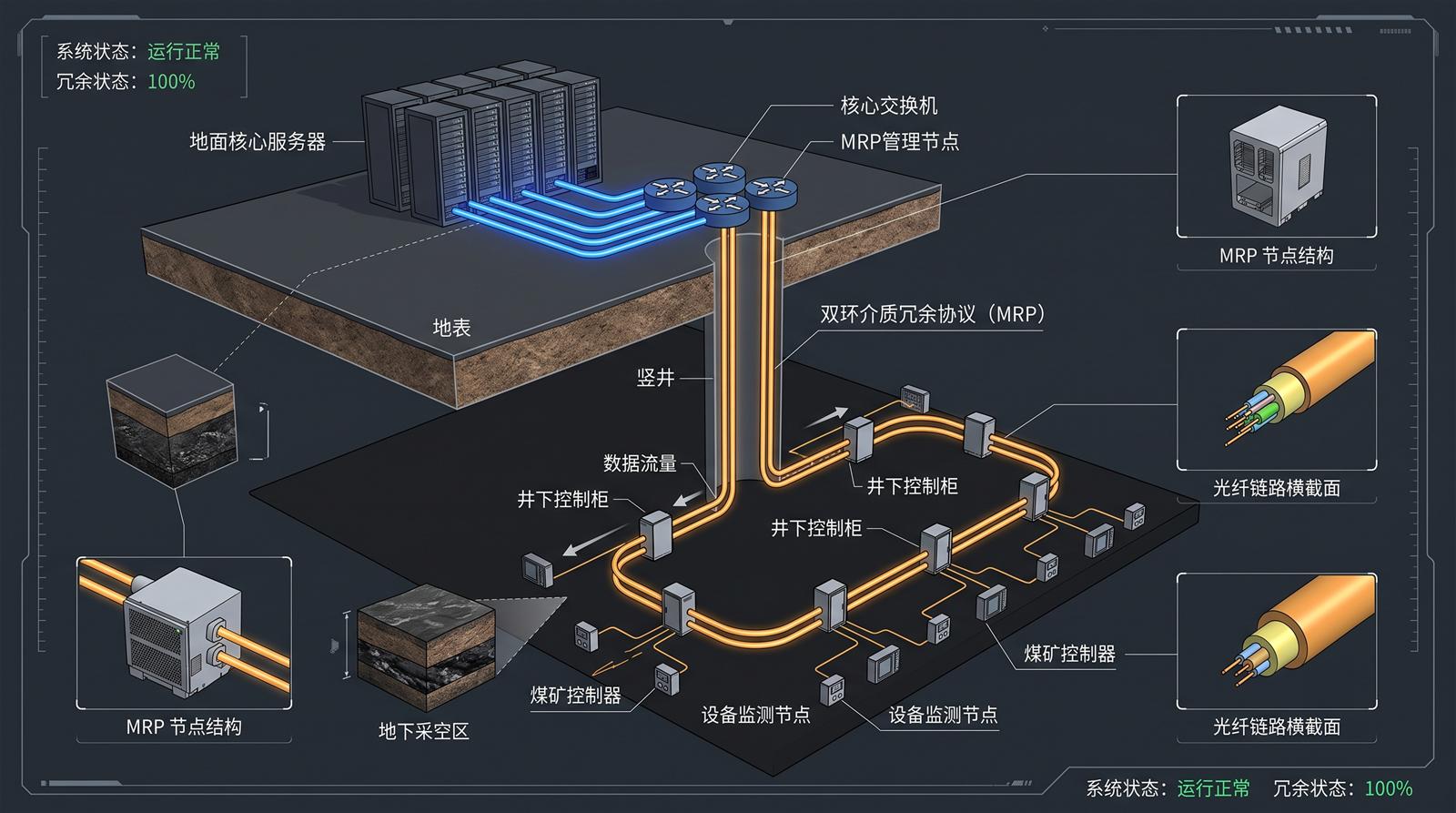

双万兆Profinet工业以太网环网冗余拓扑设计图
图1:双万兆Profinet工业以太环网物理敷设与核心网络拓扑架构
02

双万兆Profinet工业环网拓扑与MRP自愈机制

网络集成的第一步,是建设一条抗干扰、大容量、故障瞬间自愈的“信息高速主干道”。中矿天智方案采用“双万兆(10Gbps)双冗余 Profinet 工业以太环网”:

1. 物理层严苛选型与双路由敷设:井下全线采用 24 芯矿用阻燃防爆单模光缆(MGTSV-24B1),主环路沿主斜井下井,备用环路沿副立井下井,在采区大巷两帮不同侧壁分别吊挂,水平间距保持 ≥0.3米。即使某一巷道局部顶板掉落砸断一侧光缆,另一侧备用物理路由依然完好无损。

2. MRP 介质冗余协议毫秒级自愈机制:全环由 8~16 台矿用本安型三层全千兆工业交换机组成环状拓扑。指定地面机房核心交换机担任介质冗余管理器(MRM),其他交换机作为介质冗余客户端(MRC)。在正常状态下,MRM 逻辑阻塞备用端口,防止环路广播风暴;一旦环上任何一点发生断纤,MRM 探针在 ≤5ms 内感知断路,瞬时解锁备用端口重新收敛路由,全网故障自愈恢复时间严格控制在 <20ms 以内,对正在运行的 Profinet 周期性 I/O 控制完全无感知。

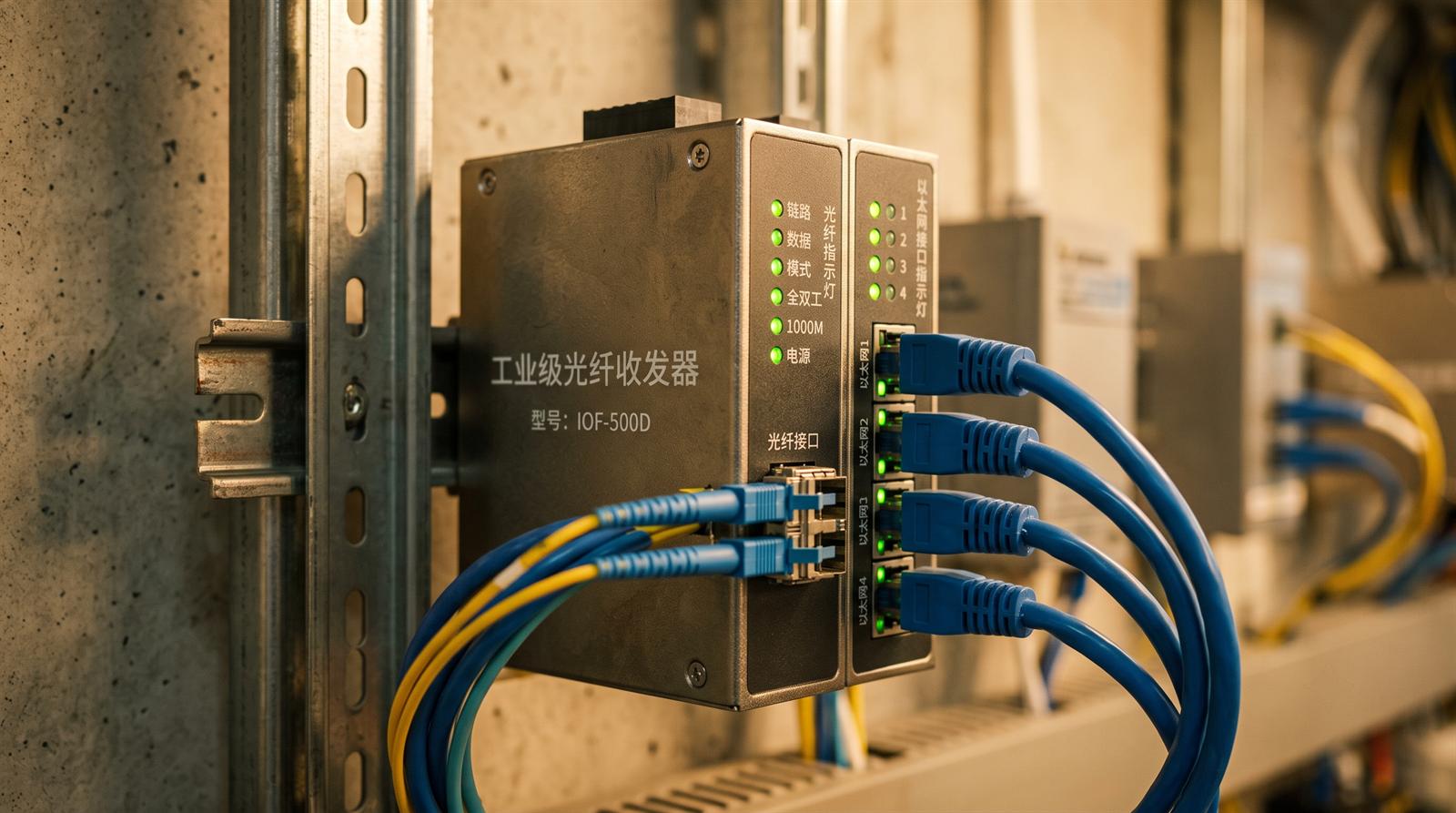

井下防爆交换机单模双光口光纤收发器测试现场
图2:井下防爆兼本安型核心交换机双光口冗余自愈现场断纤破坏性测试
03

多源协议OPC-UA网关转换与统一地址空间映射

光有高速网络还不够,必须为底层所有设备配备统一的“普通话”。方案采用符合 IEC 62541 国际标准的OPC-UA(开放平台通信统一架构)技术:

在地面服务器与采区现场交换机旁部署工业级 OPC-UA 边缘协议网关。网关向下通过标准化驱动插件直连各厂商控制器:对西门子 PLC 走 S7 协议,对罗克韦尔走 CIP 协议,对施耐德走 Modbus-TCP,对老式电力仪表走 RS485 轮询。网关在内存中开辟统一的“地址空间(Address Space)”,将分散在各 PLC 数据块中的杂乱地址(如 DB1.DBX0.0、N7:0 等)统一抽象标准化为具名物模型节点(如 PumpStation.Pump01.BearingTemp)。

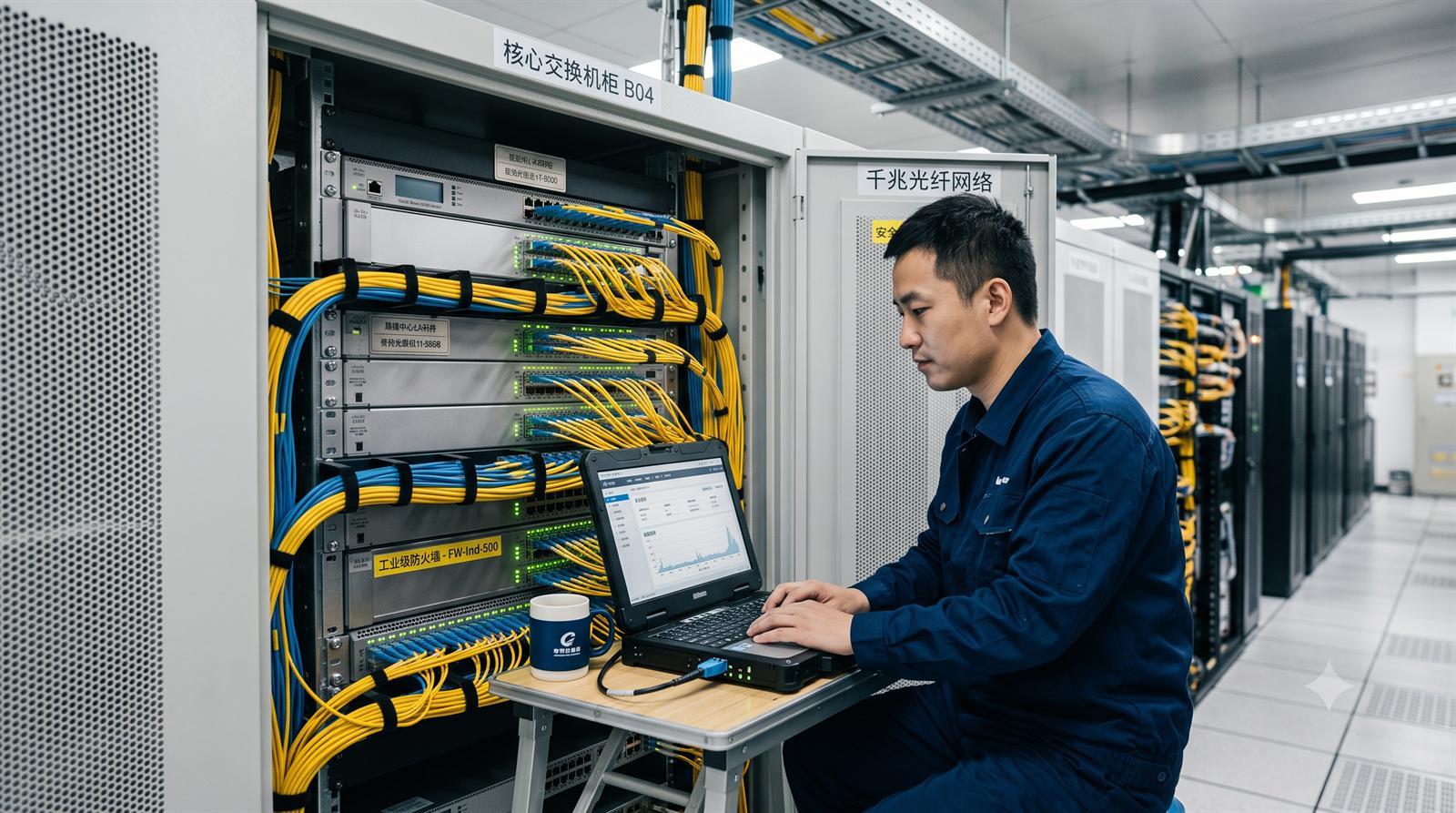

OPC-UA协议网关多源地址空间映射与驱动转换配置界面
图3:OPC-UA网关多源异构协议统一地址空间映射与驱动配置工程软件

OPC-UA 的另一大杀手锏在于原生安全机制:通信链路强制启用 X.509 国际数字证书加密(采用 Basic256Sha256 算法),信令传输全部经过高强度加密签名,彻底杜绝了传统 Modbus 或明文以太网在链路层被恶意嗅探、中间人篡改或伪造控制指令的系统性漏洞。

04

工业级WEB SCADA轻量化组态与时序数据采集

在顶层人机交互侧,摒弃传统的本地安装型组态软件,全面采用基于 B/S(Browser/Server)轻量化架构的工业级 Web SCADA 引擎:

1. HTML5 / SVG 矢量组态画布动态缩放
采用矢量图形库绘制全矿主煤流皮带、供电一次接线图、水泵管网三维透视图。无论在 4K 拼接调度大屏、工程师超宽显示器还是防爆手机屏幕上,画面无限缩放零失真,管道水流动画、皮带运转速度完全根据底层真实遥测数据动态渲染。
2. WebSocket 双向全双工长连接
前端页面与服务器之间建立持久化全双工通信管道。底层传感器数值发生变化时,服务端以增量差分(Delta)方式瞬间推送至网页端,页面局部刷新延迟控制在 ≤200ms 以内,单台服务器可同时承载 500+ 个并发客户端 顺畅访问。
3. 毫秒级时序数据归档与趋势秒级秒回溯
集成高压缩比时序数据库(TDengine/IoTDB),全矿 5,000 个遥测测点数据以毫秒级精度持续入库,数据压缩比达到 10:1 以上。调度人员查询过去任意一天的水泵电流波动曲线或瓦斯峰值,历史曲线在 <1秒 内瞬时呈现。
05

工控网络安全立体防线:网闸、防火墙与白名单

针对工控安全等级保护三级(等保三级)要求,系统构筑了“物理隔离、协议白名单、微隔离防御”三道纵深安全防线:

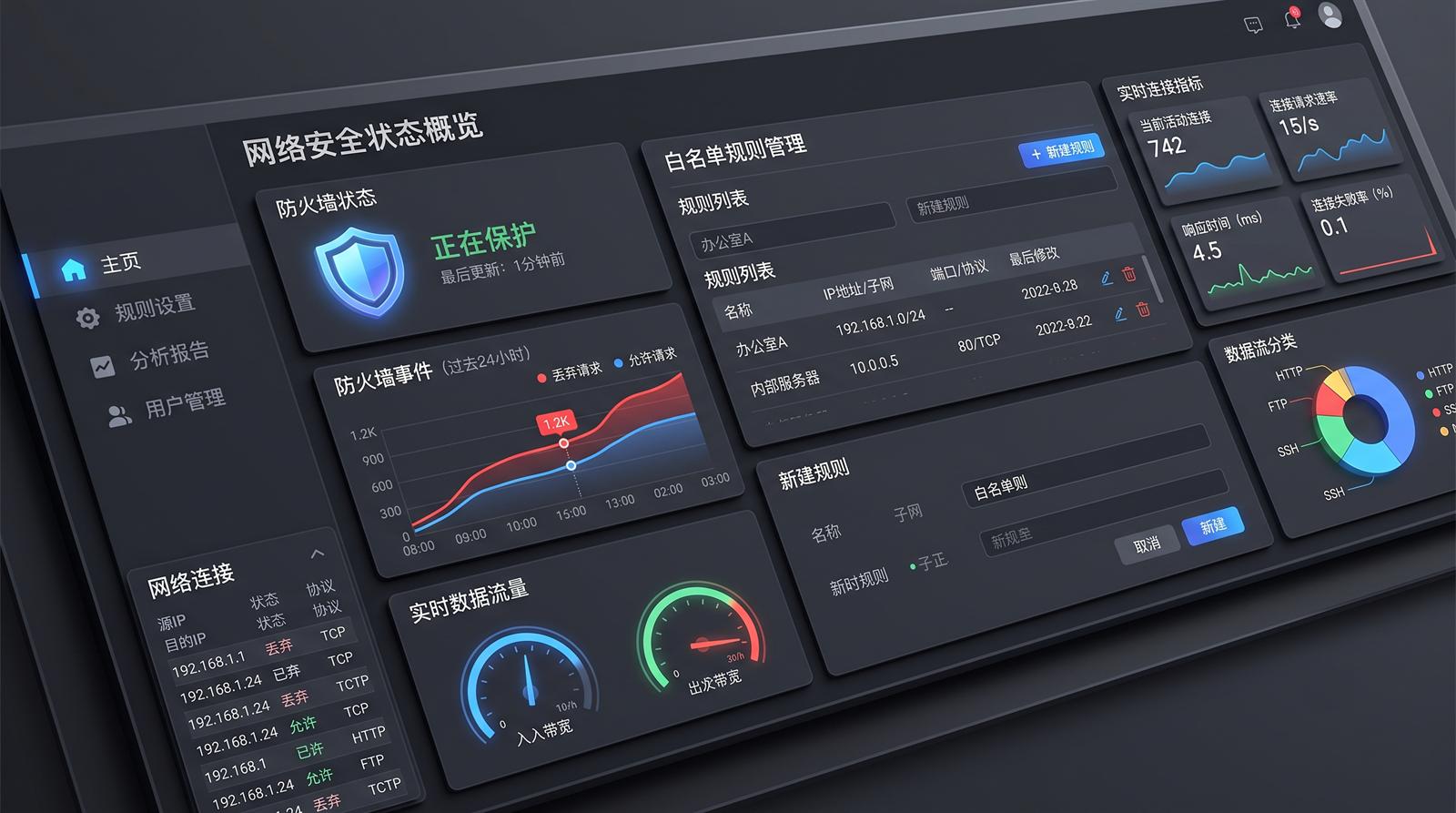

200万并发工业防火墙与白名单会话监测屏
图4:工控安全隔离网闸与专用工业防火墙200万并发会话过滤监控屏

第一道防线 · 工控安全物理隔离网闸(GAP):在井下生产控制大区与地面管理信息大区(办公网)边界处,部署具备专用硬件隔离芯片的单向工业网闸。网闸切断了通用 TCP/IP 网络层连接,仅通过专用高速硬件总线实现工控数据的单向“数据摆渡”,办公网黑客即使黑入管理服务器,也绝不可能通过网络路由直接触碰到井下 PLC 控制器。

第二道防线 · 200万并发工业专用防火墙与协议白名单:在所有进出中控机房的关键信道上部署工控防火墙,最大并发连接吞吐量达到 200万次/秒。防火墙启用严格的“白名单与深度包检测(DPI)”机制:

白名单阻断规则:强行封死所有高危端口(3389 远程桌面、445 SMB共享、135 RPC、21 FTP等),仅放行指定的 OPC-UA(端口4840)与 Web SCADA(端口8443)。同时对 OPC-UA 报文进行深度解析,只允许读取操作(Read-Only),严禁任何未经授权的反向写操作(Write/Control)穿越边界。

第三道防线 · 终端接入准入与操作审计闭环:所有调度室主机与井下接入设备必须通过 802.1X 端口认证绑定 MAC 地址。所有控制指令(如远程启停水泵)必须经过双人权限校验,并在不可篡改的安全审计数据库中完整记录操作人、工号、来源IP及毫秒级时间戳。

06

项目集成核心技术指标与11周现场调试对账表

根据中矿天智在陕北榆林中型矿井的标准工程实践,整个系统自控集成与网络安全防线建设严格按照 11 周(77天) 工期节奏推进:

实施阶段 时间节点 核心攻坚任务与验收交付物 责任专家组 关键合格判定标准
第一阶段:硬件铺设与机房就绪 第 1~3 周 万兆光缆敷设熔接、核心交换机上架、工业防火墙与网闸通电、UPS稳压电源接入 网络通信工程师 光纤衰减实测 ≤0.25dB/km,接地电阻 ≤4Ω
第二阶段:环网自愈破坏性测试 第 4 周 MRP 介质冗余协议配置、单点断纤与交换机掉电破坏性测试 机电总工程师 断纤路由切换自愈时间严格 ≤20ms
第三阶段:子系统PLC协议适配 第 5~7 周 12 个子系统边缘网关部署、通信点表抽取、OPC-UA 地址空间统一映射 自控软件工程师 所有测点通信正常率 100%,无协议报错
第四阶段:Web SCADA组态开发 第 8~9 周 矢量工艺流程图绘制、设备模型材质绑定、报警联动规则引擎编写 前端UI/架构师 网页端刷新延迟 ≤200ms,帧率 ≥30fps
第五阶段:安全联调与带载试运行 第 10~11 周 白名单渗透测试、模拟瓦斯联动报警、连续 15 天无故障带载试运与初验交接 联合验收评审组 系统 MTBF >8,000小时,顺利通过初验
07

专家深度问答:环网自愈测试与老旧PLC接入

问:如何现场检验工业以太环网的“断纤自愈时间”是否真正达到了<20ms?

张洁贞解答:必须在验收阶段开展现场“极限破坏性拔线测试”:采用专业的高精度以太网网络测试仪(如福禄克 Fluke 网络分析仪)连接环网两端,持续发送固定频率的高速数据包(每秒 1,000 个包)。现场由机电总工亲手拔掉主干光缆的任一处光纤跳线,测试仪记录在此期间丢失的数据包个数。如果丢包数不超过 15~20 个,即证明网络倒换自愈时间确实在 15ms~20ms 以内;如果视频出现明显卡死数秒或 PLC 报警通讯中断,则证明 MRP 协议未正确配置或交换机性能不达标,必须责令整改。

问:西门子旧款 S7-200 或 S7-300 系列老旧 PLC,本身不支持 OPC-UA 协议,怎么接入?

张洁贞解答:对于 S7-200/300 等经典老设备,完全不需要更换昂贵的新款 PLC CPU。标准工程方案是在机柜内加装导轨式工业级以太网通讯处理器(如 CP343-1 模块或第三方 MPI/DP 转以太网网关):将老式背板总线引出为标准以太网 RJ45 口;上层的中矿天智 OPC-UA 网关内置了 S7 协议解析驱动,直接通过底层 TCP 端口(102 端口)读取 DB 块或 M 区数据,并自动打包为高版本的 OPC-UA 地址空间节点,单台老设备改造成本通常不超过 2,000~3,000 元,极为经济高效。

问:系统部署了 Web SCADA 后,如果发生局域网网络风暴,会不会把整个矿井网络冲瘫痪?

张洁贞解答:绝无可能!我们在核心交换机与采区接入层全面启用了“广播风暴抑制(Storm Control)”与“VLAN 虚拟局域网逻辑强隔离”策略:生产控制网、视频监控网、语音广播网分别划分在完全独立的 VLAN(如 VLAN 10 控制大区、VLAN 20 视频大区、VLAN 30 办公大区),交换机硬件端口限制广播包占比不得超过 1%。即便某一处摄像头发生硬件短路产生持续的广播风暴,风暴也会被瞬间钳制在局部端口内,绝对不可能波及到 Profinet 控制主环网。

08

系统集成与通信安全15项红线自查清单

在工程终验交接前,矿方项目总工与网络安全专员应严格依照以下 15 项红线自查清单完成对账核验:

系统集成与通信安全15项红线自查清单
  • 网络链路与物理层(5项):
    ① 现场拔掉任意一处主干光纤跳线,工业环网重构自愈收敛时间必须 ≤20ms;
    ② 井下铺设的单模光缆必须取得国家煤矿安全认证(MA)标志且阻燃抗静电检验合格;
    ③ 48 口核心三层交换机上,必须预留不少于 30%(至少 15 个)空置物理千兆电口与 2 个万兆光口;
    ④ 井下各采区交换机机箱温度实测必须 ≤45℃,电源供电必须配置本质安全型后备备用电源;
    ⑤ 调度机房网络机柜抗干扰接地线电阻实测必须 ≤4Ω,严禁与强电避雷接地混接。
  • 协议集成与应用响应(5项):
    ⑥ 12 个子系统接入后,OPC-UA 网关测点数据丢失率实测必须达到 0%(72小时无误码);
    ⑦ Web SCADA 界面在多终端(大屏、电脑、手机)同时访问时,测点数据刷新时延必须 ≤200ms;
    ⑧ 模拟某台水泵电机超温或过载,Web 组态界面必须在 ≤1秒 内弹出声光报警画中画;
    ⑨ 历史时序数据保存周期必须支持在本地存储盘中检索过去 3 年以上的完整运行曲线;
    ⑩ 网页端三维全景画面在常态操作下必须保持帧率 ≥30fps,缩放平移无任何卡顿。
  • 网络安全与合规审计(5项):
    ⑪ 工业防火墙与安全网闸必须开启白名单策略,外网扫描 3389、445 等高危端口必须 100% 封闭;
    ⑫ 外网对工业控制大区的所有访问必须经过单向安全网闸硬件摆渡,且强制仅开放只读数据权限;
    ⑬ 所有远程控制操作(水泵远程启停、皮带急停)必须具备双人鉴权并在审计库中留存不可篡改日志;
    ⑭ 乙方必须交付全套完整的《OPC-UA地址空间字典》、《交换机VLAN划分表》及网关配置工程底稿;
    ⑮ 双方共同完成由机电矿长签字的《全工况网络安全渗透与断网应急演练合格报告》。
机电矿长与网络安全专家组终验会审会议现场
图5:机电副矿长主持自控集成与工控安全项目竣工终验会实况

方案对接与标杆落地工程内链

为满足矿方机电总工、总工程师及信息化主管从“规划理论设计”走向“现场施工落地”的迫切诉求,张洁贞专家团队联合中国矿业大学产学研专家,已形成覆盖方案比选、软硬件集成、安全审查到验收评级的完整闭环通道:

顶层规划方案枢纽
全矿井采掘接续与重大灾害顶层设计
查看全矿井采掘接续、灾害防治与智能化管控一体化顶层设计技术路线
陕北标杆工程实录
榆林朱概塔煤矿智能化综合管控平台示范项目
深入了解陕北榆林中型矿井工业环网、Web SCADA组态及中控调度平台建设全景

如需获取针对本矿井下网络现状的《双万兆Profinet工业环网技术规范与安全隔离设计白皮书》,欢迎直接通过 联系通道 与张洁贞专家团队开展技术交流与方案对接。

【工程资料脱敏说明】:本文所引用的Profinet环网拓扑结构、交换机配置参数、OPC-UA网关驱动映射及防火墙白名单策略均来源于陕北榆林地区代表性矿井已竣工智能化示范项目的工程脱敏整理数据,已去除具体矿井涉及商业机密的IP地址段及网络密钥。文中所列技术参数仅作为行业通用工控网络集成规范参考。
【工程适用边界与安全合规声明】:本文所涉及的工业以太网环网设计、OPC-UA自控集成方案及网络安全防护策略仅供煤矿信息化工程规划与技术选型参考,不替代法定煤矿智能化专项设计、初步设计批复及安全设施设计文件。现场系统部署与工控网络调试须严格执行《煤矿安全规程》、现行国家/行业标准(如《煤矿智能化建设指南》、GB/T 3836 防爆标准、工业控制系统信息安全等级保护三级要求)及矿山现场设备安全操作规程。
