一句话回答： 本文针对陕北浅埋煤层保水采煤难题，系统阐述了基于覆岩关键层破断规律的导水裂隙带高度（H_f）预测计算方法，给出了水资源保护区“保水采煤”的量化红线与参数确定体系，并制定了涵盖跑浆、堵管等常见突发工况的突水防控技术指南，指导矿区科学实现生态保护与高产安全开采的有机融合。
适用读者： 煤矿矿长、总工程师、地测科长、安全生产负责人、绿色矿山申报专员
作者： 张洁贞｜中矿天智信息科技（徐州）有限公司｜中国矿业大学技术合作支持
---
一、 陕北煤矿浅埋煤层开采保水采煤的核心痛点
陕北煤炭资源富集区（主要包括榆林、神木、府谷、横山等地）地处黄土高原与毛乌素沙漠的过渡地带，其典型地质特征为：煤层埋藏浅、覆岩基岩薄、上覆松散风积沙层厚。该区域水资源极度匮乏，地表植被赖以生存的核心水源主要是第四系萨拉乌苏组（Salawusu Formation）松散沙层水及部分烧变岩地下水。
在传统粗放式大采高一次采全高开采中，由于围岩应力释放，覆岩发生剧烈运动。薄基岩在极短时间内发生全厚度断裂，导致弯曲下沉带直接与地表贯通，导水裂隙带（Water-conducting Fracture Zone, 简称 WCFZ）发育高度直接波及第四系主要含水层。这导致松散沙层水通过导水通道迅速向井下溃泻，不仅导致珍贵的地下水资源枯竭、地表植被大面积枯死、生态荒漠化加剧，而且极易诱发井下恶性突水、溃沙事故，严重威胁矿井生命安全。
因此，如何在采动围岩应力场与渗流场的双重耦合作用下，准确预测导水裂隙带发育高度，并设计行之有效的保水采煤（Water-preserved Mining）与底板突水防控方案，是实现陕北地区资源开发与生态红线协同共生的首要技术瓶颈。
---
二、 导水裂隙带高度（$H_f$）预测计算的物理模型与力学公式

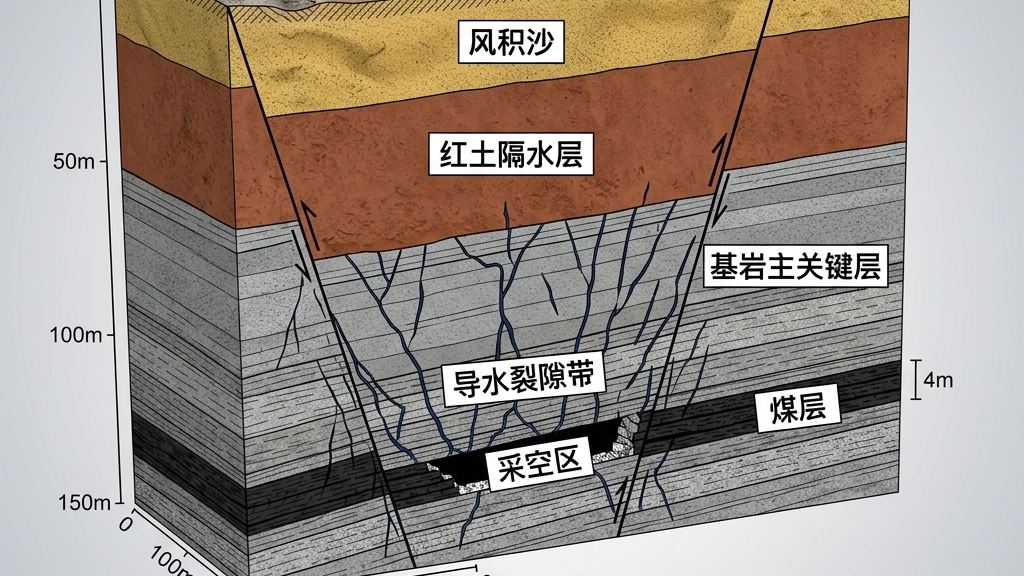

2.1 覆岩主关键层破断运动与裂隙发育机制
根据中国矿业大学覆岩关键层理论（Key Strata Theory），覆岩中起到控制整体结构运动的厚硬岩层称为关键层。当开采引起关键层发生断裂时，其上覆软弱岩层将随之同步破断弯曲。
在薄基岩浅埋煤层开采中，当采高较大时，基岩内部的“主关键层”（Main Key Stratum）和“亚关键层”（Sub-key Stratum）相继发生回转、断裂，在空间上呈现“拉剪断裂 - 滑移失稳”特征，其产生的垂直拉张裂缝和离层剪切裂隙在宏观上构成了含水层水的溃泻通道。
2.2 导水裂隙带高度预测计算公式
针对陕北侏罗纪煤田的弱胶结砂泥岩互层条件，我们建立了基于实测积累与关键层受力分析的导水裂隙带高度（$H_f$）预测修正公式：
其中：
- H_f：导水裂隙带最大高度（单位：m）；
- ∑ M：累计开采厚度，对于单一煤层即为设计采高（单位：m）；
- 系数 1.2 和常数 2.0 是基于陕北弱胶结、中等硬度基岩经大量钻孔双端堵水仪实测拟合得出的统计参数；
- ± 4.5 为根据覆岩节理裂隙发育密度及断层构造影响设定的置信安全余量区间。
在保水开采评估中，必须确保“保护层”厚度符合防砂防溃要求。即满足：
其中 H_{aq} 为煤层顶板至萨拉乌苏组含水层底界的垂距，H_e 为要求的隔水粘土保护层最小安全厚度（防砂保护层通常取 3~5 倍采高）。
---
三、 陕北保水采煤地质钻孔参数对账表
在实际方案编制中，需要根据矿井先导地质钻孔的柱状图数据进行分段力学计算。以下为榆林某典型矿区（脱敏处理）5个核心探测钻孔在保水采煤专项设计中的关键参数对照表：
| 钻孔编号 | 煤层开采厚度 $∑ M$ (m) | 基岩累计厚度 $H_{rock}$ (m) | 红土隔水层厚度 $H_{clay}$ (m) | 风积沙层厚度 $H_{sand}$ (m) | 导水裂隙带预计高度 $H_f$ (m) | 萨拉乌苏组水头 (m) | 安全保护层富余量 (m) | 突水/溃沙评估结果 |
|---|---|---|---|---|---|---|---|---|
| ZK-01 | 3.50 | 52.0 | 8.5 | 18.0 | 61.0 | 12.0 | -0.5 | 极高风险（贯通） |
| ZK-02 | 2.80 | 68.0 | 12.0 | 25.0 | 56.3 | 15.0 | 23.7 | 安全（红土保护层完整） |
| ZK-03 | 4.20 | 85.0 | 6.0 | 32.0 | 64.1 | 9.0 | 26.9 | 安全（基岩层厚度足够） |
| ZK-04 | 5.00 | 45.0 | 4.5 | 15.0 | 67.0 | 6.0 | -17.5 | 极高风险（溃沙突水） |
| ZK-05 | 3.20 | 72.0 | 15.0 | 22.0 | 57.8 | 10.0 | 29.2 | 安全（厚红土层有效阻水） |
[!IMPORTANT]
从上表可以看出，对于 ZK-01 和 ZK-04 钻孔区域，由于基岩段较薄且红土隔水层厚度不足，计算出的导水裂隙带预测高度直接贯通了含水砂层。这类区域必须禁止采用传统冒落法大采高开采，应立即调整为“限制采高”、“条带充填”或“覆岩隔离注浆”等主动保水开采工艺。
---
四、 采掘活动引起顶底板突水危险性评价与临界指标
除了顶板导水裂隙带直接波及含水层之外，部分深部煤层在开采过程中还要承受底板承压含水层（如奥灰水或直罗组孔隙水）的威胁。必须基于突水系数法（Water Inrush Coefficient Method）进行底板突水安全系数评价。
4.1 突水系数计算公式
其中：
- T_s：突水系数（单位：MPa/m）；
- P：底板含水层实际承受的静水压力（单位：MPa）；
- M：底板有效隔水层厚度（包括完整基岩层，单位：m）。
4.2 陕北矿区防突水临界安全指标
- 构造破坏区：当开采区域内存在断层、陷落柱或导水节理密集带时，突水系数临界值限定为：
- 无构造破坏正常区：突水系数临界值限定为：
若经过计算，局部底板 T_s > 0.06 \text{ MPa/m}，则必须进行“底板超前注浆改造”或“局部截流帷幕工程”，将突水系数强行降至安全阈值以下。
---
五、 煤炭开采过程中的突水防控工程技术方案
5.1 煤矸石多级级配浆体充填保水开采

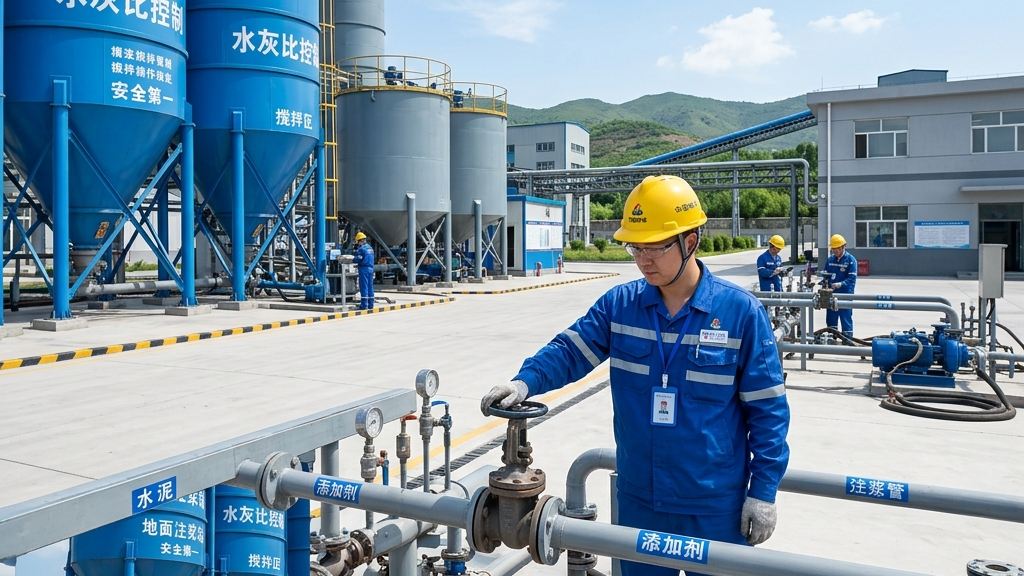

将地面排矸场的煤矸石破碎至 5mm 以下颗粒，与矿井水、胶结料混合制备成高浓度、非脱水泥浆。利用高压柱塞泵通过专用充填钻孔输送至井下采空区后部。矸石充填体能有效支撑覆岩关键层，大幅度抑制上覆基岩的离层和回转断裂，将导水裂隙带的发育高度严格控制在红土隔水层以下。
5.2 覆岩关键层离层超前注浆加固技术
当覆岩关键层与下卧弱岩层产生弯曲变形差时，在关键层下方会发育离层缝。在该阶段，利用地面定向长钻孔千米精准轨迹控制，在离层发育瞬间泵入高掺量水泥砂浆或粘土浆。浆体将离层空间填满并在此凝结硬化，在空间上形成抗压“岩柱群”，有效承载主关键层荷载，阻断裂隙带向上穿透含水层。
---
六、 常见工程故障与应急处置预案
保水充填注浆工程是一项隐蔽的、高压多相流工艺，在施工过程中必须做好常见突发故障的快速处置，避免发生管道破坏、漏浆、堵管甚至系统超压崩溃。
6.1 浆液泄漏与大面积跑浆（Grout Leakage）
- 现象：地面注浆压力表骤降，泵量无故增大，且采空区后部观测孔或工作面顺槽出现白色浑浊浆体喷涌。
- 处置步骤：
- 紧急降压降量：停止高浓度水泥注浆，泵入清水稀释管路。
- 配比调整：将普通注浆浆液切换为“水泥 - 水玻璃（C-S 双液）”快速凝胶浆液，将凝胶时间调控在 30~60 秒以内。
- 分段筑坝封堵：使用矿用快速凝固发泡充填物料，在井下涌浆巷道构筑密闭隔离墙阻断浆液蔓延。
6.2 高压充填管路意外堵管（Pipe Blockage）
- 现象：输浆泵压力在数秒内由 2.0MPa 骤增至 8.0MPa 以上，风压泵振动剧烈，管壁敲击声变闷，浆液流量归零。
- 处置步骤：
- 泄压停机：立即停止主机泵送，打开高压反冲洗排污阀，确保系统内部静水压力完全释放。
- 分段敲击定位：敲击地面下料段、拐弯弯头以及三通阀门，确定管道堵塞范围（声音闷沉沉处为堵塞点）。
- 反洗清管：采用地面高压脉冲反冲洗泵，从出浆侧向进浆侧注入高压反洗水，将管内凝固的矸石浆顶出。
6.3 严寒季节地表管路冻结（Pipeline Freezing）
- 现象：冬季低温工况下，夜间停泵后未及时排空，管壁结冰，导致管道内部流通断面急剧减小或完全断流。
- 处置步骤：
- 严禁高压硬顶：千万不可盲目加大泵压以防管壁爆裂。
- 伴热除冰：使用管道电伴热带或移动式蒸汽发生器，自低处往高处（防止汽锁阻力）进行局部加热融冰。
- 管路排空改造：注浆结束后，必须采用“高压风扫线”工艺，使用 0.8MPa 以上压缩空气将地表暴露管路内的残留浆水吹扫干净。
6.4 系统超压变送器异常报警（System Overpressure）
- 现象：地面压力变送器发出声光高限（H-limit）预警，指示超过管道设计承压负荷（通常为 6.0MPa）。
- 处置步骤：
- 旁路分流：开启地面卸荷溢流阀，将多余高压浆液分流回调节罐。
- 检测变送器变送数据：核对机械式耐震压力表与电子传感器数据，确认是否是压力变送器隔膜粘连引起的误报。
- 检查流道：若确认是真超压，则立即降低注浆泵频率，提升稀释比（水灰比），稀释稀浆。
---
七、 煤矿总工程师与安环负责人保水采煤安全自查清单（15项）
为确保保水采煤与突水防控在煤矿日常运营中真正达标落地，矿区技术管理团队必须执行以下日检/周检自查表：
- [ ] 1. 是否完成了采区导水裂隙带高度（$H_f$）专项计算与地测资料评审？
- [ ] 2. 萨拉乌苏组松散沙层含水层底界的标高与含水层厚度台账是否清晰？
- [ ] 3. 矿井顶板基岩段“主关键层”在工作面采空区后部断裂回转的最小允许步距是否计算过？
- [ ] 4. 煤层顶板红土阻水层的完整性在采前地测评估中是否得到证实？
- [ ] 5. 突水危险区的底板突水系数是否每日更新，且保证始终低于防爆临界阈值 0.06？
- [ ] 6. 地面制浆注浆站的矸石筛分级配尺寸是否每天人工取样筛检（确保 $≤ 5\text{mm}$ 占比大于 95%）？
- [ ] 7. 输浆管道系统是否安装了超压自动安全溢流阀？
- [ ] 8. 地面及千米深孔管线是否有防爆压力变送器，且具备高低限连锁断电控制功能？
- [ ] 9. 冬季施工地表裸露管路是否有电伴热带，且注浆完毕后是否有专人实施高压空气扫线？
- [ ] 10. 井下防爆防水闸门硐室的主排水泵、水管及闸阀是否每周进行一次开启试验？
- [ ] 11. C-S 双液浆配比中的水泥与水玻璃的凝胶时间测试是否在实验室内日检一次？
- [ ] 12. 地面注浆孔的千米垂直偏差是否小于 0.5%，且是否进行了声波测井验证固结质量？
- [ ] 13. 防治水台账中的钻孔出水量、水压、水温等关键指标是否实现了数据实时自动采集？
- [ ] 14. 矿井是否具备独立的应急注浆电源（双回路电源）且切换延时在 15s 以内？
- [ ] 15. 是否完成了本采区的保水采煤突水溃沙事故应急演练？
---
八、 总结与技术顾问行动指南
在陕北水资源保护性开采的大背景下，保水采煤不仅是一条牢不可破的环保红线，更是决定煤矿能否长期平稳开采、成功申报绿色矿山的核心条件。总工技术管理团队应遵循以下路径开展工作：
- 前置性论证：在采前地测资料的红线筛查中，直接使用本文给出的导水裂隙带计算公式：H_f = \frac{100 ∑ M}{1.2 ∑ M + 2.0} ± 4.5，确定裂隙带上升高度。
- 针对性改造：若计算结果超出安全层距离，需果断上马“地面浆体充填”或“覆岩离层超前注浆”工程。
- 全过程控制：定期参照本指南中“跑浆、堵管、冻结、超限”四大类突发工况的处置流程对施工队进行安全交底，并不折不扣地按照“15项自查清单”进行逐日复盘，全面确保矿井防灾减灾与保水开采长效达标。
