黄土高原露天煤矿排矸场边坡三维极限平衡稳定性计算与地表防渗治理
专业洞见

黄土高原露天煤矿排矸场边坡三维极限平衡稳定性计算与地表防渗治理

一句话回答： 本文针对黄土高原露天煤矿排矸场极其脆弱的边坡稳定性与降雨入渗滑坡灾害，系统阐述了边坡稳定性极限平衡 Bishop 安全系数计算公式（F_s = \frac{\sum [c' b + (W - u b)\tan\phi']\frac{1}{M_a}}{\sum W \sin\alpha}），设计了多级截水防渗梯田与三维边坡监测网，并提供了全工况应急预案与边坡自查自评指南。

张洁贞
张洁贞 发布时间：2026-06-19   •   绿色矿山充填与矿业信息化顾问
核心视点：

一句话回答： 本文针对黄土高原露天煤矿排矸场极其脆弱的边坡稳定性与降雨入渗滑坡灾害，系统阐述了边坡稳定性极限平衡 Bishop 安全系数计算公式（F_s = \frac{\sum [c' b + (W - u b)\tan\phi']\frac{1}{M_a}}{\sum W \sin\alpha}），设计了多级截水防渗梯田与三维边坡监测网，并提供了全工况应急预案与边坡自查自评指南。

适用读者： 露天煤矿矿长、总工程师、地测科长、安全监督处处长、环保科科长

作者： 张洁贞｜中矿天智信息科技（徐州）有限公司｜地质灾害防治国家重点实验室特聘专家

---

一、 黄土高原露天煤矿排矸场边坡灾害特征与防渗痛点

黄土高原地区（如榆林、鄂尔多斯等）是我国最大的露天煤矿集聚地。随着剥离采煤量的急剧增加，地面堆积了数亿吨的煤矸石及剥离黄土物料。排矸场（Waste Dump/Spoil Pile）往往具有堆积高度大（通常在 60m~150m 之间）、堆积坡度陡、土体内部颗粒极不均匀等力学特点。

在此类多沙、易坍塌的环境中，排矸场边坡治理面临着致命的痛点：

  1. 黄土的湿陷性与排矸介质的松散性相叠加：黄土在干燥状态下结构较密实，但具有极强的湿陷性（Collapsibility）。而散状堆积的煤矸石在大气风化作用下，会快速崩解破碎，在矸石颗粒空隙中充填黄土细泥。一旦遇到集中降雨，地表水极易沿空隙和冲沟发生剧烈下渗，导致排矸场内部出现暂态高饱和水压区。
  2. 降雨入渗诱发暂态静水压力滑坡：雨水深入下渗会破坏原有土体的有效应力状态，极大地降低土体的粘聚力 $c'$ 和内摩擦角 $φ'$。同时，滑裂面上的孔隙水压力 $u$ 急剧上升，致使边坡有效剪切强度丧失，最终诱发突发性的超大范围排矸场整体剪切滑坡（Slope Landslide），严重威胁下方工业场地和周围居民生命安全。
  3. 地表防渗工程治理的脆弱性：传统的排矸边坡复垦由于缺乏立体截防渗水设计，在强降雨冲刷下，土体表层极易发生“剥蚀裂缝”或“塌陷漏斗”。这些裂缝反过来成为雨水长驱直入边坡内部的“高速通道”，导致传统防渗方案在面临黄土高原暴雨天气时迅速溃败。

三维极限平衡计算与多级截水防渗协同技术（3D Limit Equilibrium Calculation and Multi-level Drainage-anti-seepage Technology）是解决排矸边坡动力失稳的科学路径。该技术通过三维条分法（3D Column Slicing Method）精确锁定制约边坡滑移的危险三维弧形滑动面，结合降雨-入渗-应力流固耦合仿真，主动确定排水防渗临界尺寸。在地表通过构筑“多级绿化截水梯田+复合防渗土工膜+高排量引水渠”，在空间上实现“雨水露天截流、边坡分级卸荷、土体密实防渗、深层自动监测”，确保排矸场边坡万无一失。

---

二、 边坡稳定性极限平衡 Bishop 安全系数计算公式

圆弧滑动滑动面三维极限平衡受力分析图
图1：排矸场多级边坡三维条分法极限平衡切面滑动分析图

2.1 极限平衡 Bishop 方法受力分析

在排矸场多级边坡滑移面稳定性计算中，修正 Bishop 极限平衡法（Modified Bishop Method）被广泛应用于安全系数 $F_s$ 的估算。该方法考虑了土条两侧的水平侧向力，但在力矩平衡中假定侧向剪切力为零，在工程计算中具有极高的精确度和适用度。

对于任意选定的圆弧或非圆弧滑动滑裂面，将上覆滑体在三维空间剖分后，其安全系数 $F_s$ 的计算公式表示为：

F_s = \frac{\sum_{i=1}^{N} \left[ c'_i b_i + (W_i - u_i b_i) \tan\phi'_i \right] \cdot \frac{1}{M_{a,i}}}{\sum_{i=1}^{N} W_i \sin\alpha_i}

其中：

  • $F_s$：边坡稳定性安全系数（无量纲）；
  • $c'_i$：第 $i$ 个土条滑动面处的有效粘聚力（单位：Pa）；
  • $φ'_i$：第 $i$ 个土条滑动面处的有效内摩擦角（单位：度）；
  • $b_i$：第 $i$ 个土条的宽度（单位：m）；
  • $W_i$：第 $i$ 个土条的重力（包含土体自重及地表荷载，单位：N）；
  • $u_i$：第 $i$ 个土条滑动面上的孔隙水压力（单位：Pa）；
  • $α_i$：第 $i$ 个土条底面滑动面处的倾角（单位：度）；
  • $M_{a,i}$：与倾角和安全系数相关的传递修正系数，计算公式为：
M_{a,i} = \cos\alpha_i + \frac{\sin\alpha_i \tan\phi'_i}{F_s}

（由于方程两边都含有 $F_s$，计算通常在计算机程序中通过迭代法进行收敛解算）。

2.2 降雨孔隙水压力（$u$）的动态演化与失稳红线

在暴雨工况下，由于雨水持续入渗，滑动面上的孔隙水压力 $u_i$ 会由于地下水位的抬升而逐渐增大。根据有效应力原理（Effective Stress Principle）：

\sigma' = \sigma - u

随着 $u$ 的增加，土条的有效法向应力 $σ'$ 急剧减小，直接导致土体的有效抗剪强度限制大幅滑坡。

工程控制规范要求，在排矸场全工况设计中，不同状态下的安全系数必须满足以下红线指标：

  • 天然稳定工况：$F_s ≥ 1.30$；
  • 暴雨入渗工况：$F_s ≥ 1.15$；
  • 暴雨+地震工况：$F_s ≥ 1.05$。

一旦迭代计算的安全系数低于上述阈值，必须即刻启动地表卸荷或深层压脚工程。

---

三、 边坡多工况稳定性安全系数比选表

边坡位移监测全球卫星定位遥测基站现场

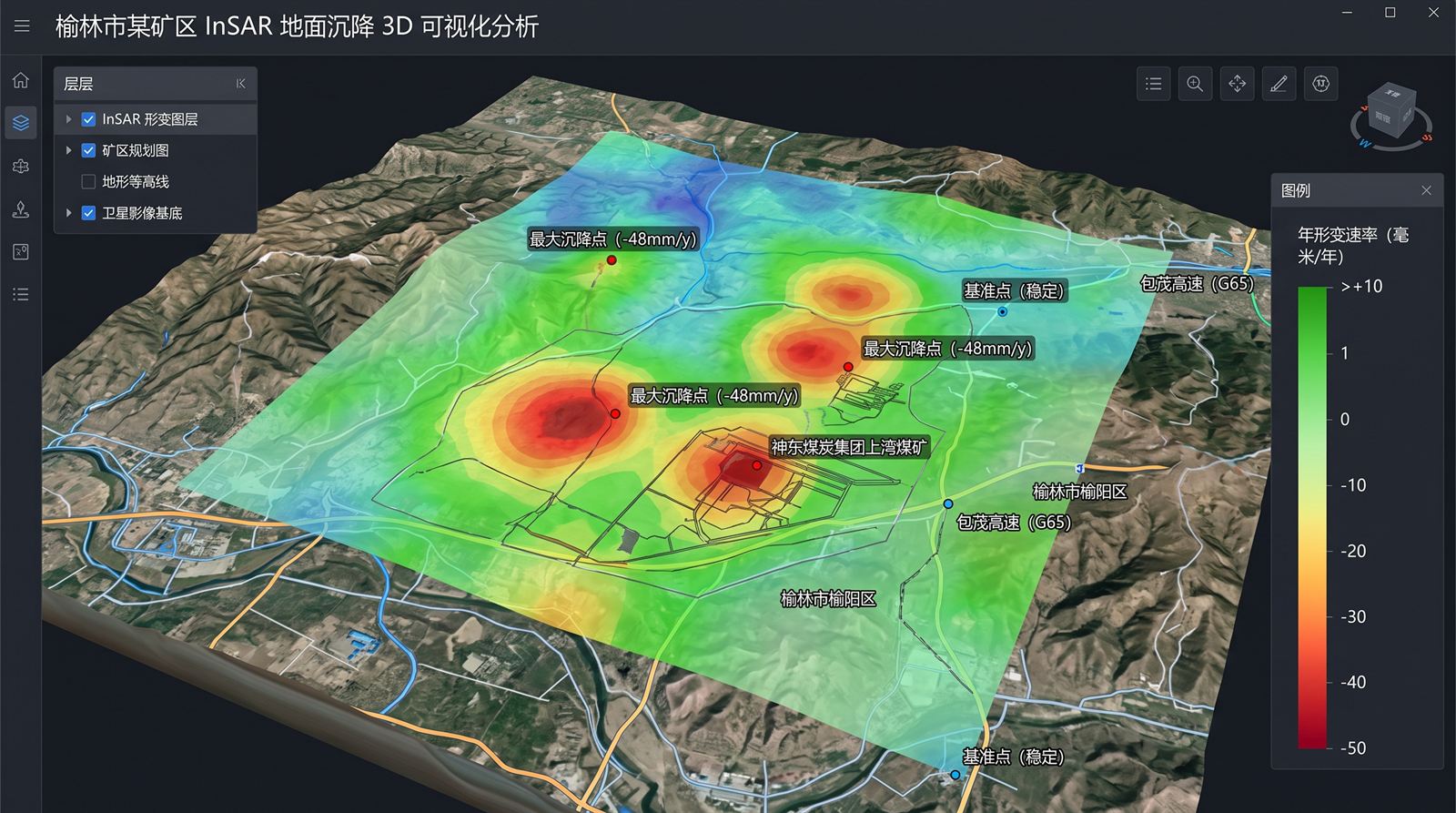

图2：野外边坡地表位移高精卫星遥测（GNSS）自动接收基站

本表针对黄土高原某百万吨级露天煤矿排矸场，在采用不同加固与地表防渗治理方案后的三维极限平衡安全系数及地表开裂指标进行了系统性计算比选：

方案编号 边坡堆载工况 地表防渗与复垦配置 排水沟渠负荷能力 孔隙水压比 $r_u$ 最小安全系数 $F_{s,min}$ (天然) 最小安全系数 $F_{s,min}$ (暴雨) 最小安全系数 $F_{s,min}$ (暴雨+地震) 边坡累积沉降 (mm) 稳定性安全风险判定
SL-01 原始台阶堆叠 无防渗层，天然黄土覆盖 无排水，天然冲沟流溢 0.45 1.25 0.98 0.88 480 极度危险（暴雨即发生液化滑坡）
SL-02 降坡削坡台阶 黄土覆盖+多级截水渠 10年一遇排水规划 0.28 1.35 1.12 1.02 190 稳定性基本达标，抗暴雨余量较小
SL-03 级配台阶+压脚 复合HDPE土工膜+粘土防渗层 50年一遇级联水渠 0.12 1.48 1.28 1.16 65 最佳方案，防渗彻底，抗冲刷性强
SL-04 强密实级配台阶 膨润土垫防渗+生态复垦网 100年一遇排水规划 0.08 1.55 1.35 1.22 40 极限参数（材料投建成本高，复垦面受限）
SL-05 杂乱松散堆载 仅播种沙棘草木覆盖 无正规截水防渗规划 0.52 1.12 0.82 0.72 820 极高危失稳（极易形成大面积切向滑坡）

[!IMPORTANT]

分析表明，采用 SL-03 方案后，通过引入 HDPE 复合土工防渗膜结合深部级联排水管网，能使滑面上孔隙水压力比 $r_u$ 降至 0.12，暴雨工况下的最小安全系数攀升至 1.28，处于极度安全的稳定性范畴。而相比之下，传统的草木覆盖方案（SL-05）在暴雨状态下安全系数仅为 0.82，必然诱发剧烈滑坡。

---

四、 排矸场多级防渗梯田与三维边坡监测网系统设计

为了实现排矸边坡的长效本质安全，我们构建了“地表多级防渗隔离、台阶拦截引排、深部与地表联合测控”的综合生态工程，具体工艺流程与空间架构图如下：

`mermaid

flowchart TD

A[排矸场坡面台阶] --> B[台阶反坡设计与多级平盘削坡]

B --> C[铺设粘土垫防渗层 300mm]

C --> D[覆盖 HDPE 复合土工膜]

D --> E[覆土复垦并植绿沙棘等灌木]

F[多级山坡截水明渠] -->|收集暴雨地表汇水| G[大容量钢筋混凝土排水主渠]

H[GNSS 卫星定位地表测点] -->|厘米级水平位移| I[中控 SCADA 边坡防灾大屏]

J[深层张力排桩拉线传感器] -->|应力变化| I

`

4.1 台阶平盘反坡与防渗结构铺设

排矸场边坡台阶坡度设计为 $1:2.0 \sim 1:2.5$，单级台阶高度控制在 $15\text{ m}$ 内。台阶平盘宽度不小于 $8\text{ m}$，且平盘表面设 $≥ 3\%$ 的反向内倾坡度，防止积水向外侧坡面流溢冲刷。

防渗复合结构从下往上设计为：

  1. 压实原状基底：机械压实度达 95%；
  2. 粘土垫封堵防渗层：厚度 $300\text{mm}$，渗透系数 $≤ 10^{-7}\text{ cm/s}$；
  3. 高密度聚乙烯（HDPE）复合膜：规格 $≥ 1.5\text{mm}$，采用热熔焊接；
  4. 表层覆土层：覆土厚度 $500\text{mm}$，用于播种沙棘、羊柴等黄土高原抗旱灌木。

4.2 级联截防引排水网络设计

地表设分级级联防爆排水渠。平盘内侧设混凝土梯形排水渠，每级排水渠在坡面汇合处通过防冲消能池（Energy Dissipater）接入排矸场外侧的陡峭主排洪渠，防止水流在坡面直接下泻发生剪切掏蚀。

4.3 全球卫星导航系统（GNSS）三维位移自动遥测网

在边坡失稳高危区和平盘外缘，密集布设带有高防尘防雨罩的“GNSS 卫星定位接收基站”。各监测点通过 Lora 无线电台将三维三向位移坐标（精度达毫米级）每 15 分钟回传至调度室。在滑带剪切面深部，施工测斜仪孔，敷设“深部柔性测斜线束”，实时抓取滑体内应力应变变形量，建立多维预测预警体系。

---

五、 排矸边坡全工况应急预案（地表开裂、大暴雨、位移突变）

露天排矸场推土机与振动碾压实设备特写
图3：排矸场黄土防渗层地表压实与截水沟多级修筑设备

针对黄土高原常见的特大暴雨与突发地基剪切变形等恶性工况，特制定本防灾应急处置预案。

5.1 排矸平盘或坡面突发大面积开裂与拉张裂缝应急处置

  • 触发条件：地表巡检发现排矸场平盘外缘出现宽度 $≥ 5\text{ cm}$、长度达十几米的拉张弧形开裂缝。
  • 应急处置流程：
  • 禁行拉线：现场立即拉起黄黑色安全警戒线，停止车辆向该开裂平台倾卸物料，禁止重型卡车驶入。
  • 裂缝紧急封堵：使用粘土粉和水泥砂浆混合液灌入裂缝进行封堵，随后表面覆盖大面积塑料篷布，防止下雨发生水力劈裂效应。
  • 临时压脚加固：使用地表剥离粗渣及大块矸石，迅速运往该开裂段正下方的坡脚平盘进行加压压脚（Backfill Surcharge at Toe），增加逆向抗滑力矩，控制裂缝进一步撕裂。

5.3 地面微震及位移监测数据发生厘米级突变应急处置

  • 触发条件：GNSS 位移遥测数据在 24 小时内变化量超过 $30\text{mm}$，且加速度曲线呈发散形态（位移速度急剧增加）。
  • 应急处置流程：
  • 警报升级：边坡 SCADA 自动拉响一级红色警报，中控调度大厅广播要求排矸场全体车辆及操作人员立即撤离灾害影响区。
  • 坡顶卸载：迅速调集长臂铲装机，在安全距离外对失稳坡体顶部进行卸载（Slope Unloading），铲除顶部积压的矸石土堆，减小下滑推力。
  • 深层降水启动：如果监测到滑动面深层地下水位和孔隙水压力异常高涨，立即启动排矸场后方的“降水井泵组”，高频抽排深层地下水，强行降低孔隙水压力，使边坡有效抗剪强度回升，重新稳固滑动带。

---

六、 煤矿总工程师与环保地测科安全自查指南（15项）

为保障黄土高原露天煤矿排矸场在强降雨环境下的防渗与边坡安全，煤矿总工程师及环保地测科科长必须对照以下自查清单，每月组织一次专项安全大检查。

`

[ ] 1. 检查排矸场三维稳定性极限平衡计算书，各台阶安全系数是否符合 SL-03 指标并有总工签字。

[ ] 2. 现场抽查排矸平盘的反坡坡度，使用水平仪测定内倾角是否稳定在 3% 以上。

[ ] 3. 检查坡面及台阶混凝土排水渠有无裂缝、坍塌、淤泥堵塞，保证过水断面畅通。

[ ] 4. 抽查 HDPE 复合土工防渗膜焊接缝气密性检测记录，确认焊接无漏焊或虚焊缺陷。

[ ] 5. 核实防渗粘土垫层压实度及厚度对账台账，要求单点渗透系数 ≤ 10^-7 cm/s。

[ ] 6. 现场抽问排矸卡车司机是否严格执行“先卸载后平整、分层厚度 ≤ 2.0m”的摊铺密实规范。

[ ] 7. 检查坡脚挡渣墙有无侧鼓、开裂，挡水排水孔是否畅通无泥沙堵塞。

[ ] 8. 验证地表 GNSS 位移监测站在恶性雷雨天气的供电可靠性，太阳能电池与蓄电池续航时长 ≥ 72h。

[ ] 9. 查阅边坡 SCADA 与深部测斜电容探头的数据刷新延迟，确保报警推送延迟在 50ms 以内。

[ ] 10. 核查排矸场战略防滑压脚物料（大块矸石、块石）的库存与就近堆放平面，保证随用随调。

[ ] 11. 自查排矸坡面植被恢复率及根系深固度，沙棘等树苗成活率应达 85% 以上以稳固浅表土层。

[ ] 12. 检查排矸平盘交界处防渗封口处的粘土封堵质量，防止水流在平盘接口发生灌注下渗。

[ ] 13. 抽查微震接收网信号盲区，确保微声呐传感器全域覆盖，无监测盲带。

[ ] 14. 调阅雨量自动传感器测试报告，核实暴雨突发时气象数据与调度大屏的自动联动程序无误。

[ ] 15. 审查露天煤矿边坡防治水防沉降长期中规划图纸，确保扩容区地基防渗先行施工。

`

---

七、 总结与决策行动指南

实验室土工力学大三轴剪切测试分析

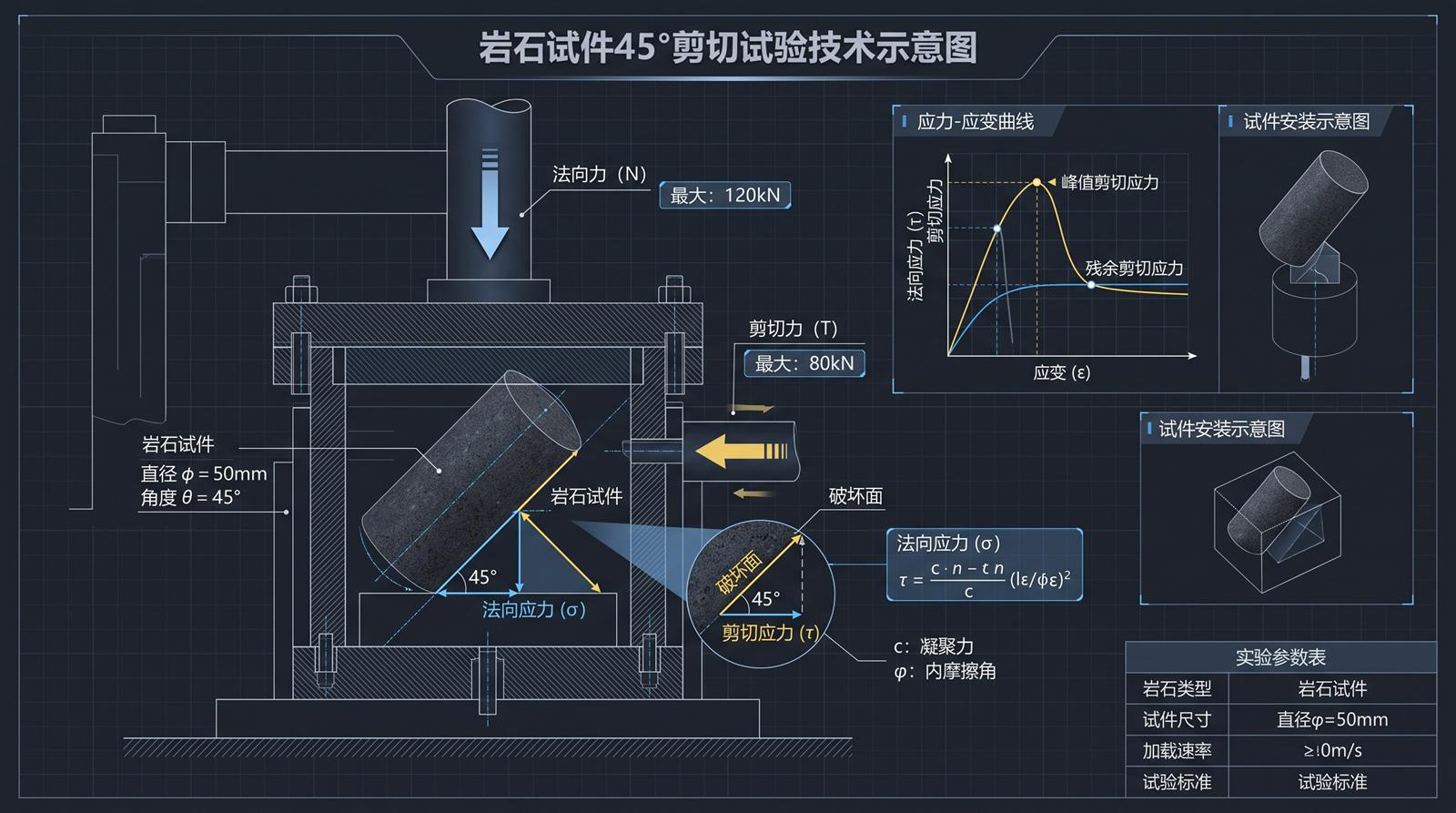

图4：地质研究室大三轴强力剪切仪测试边坡抗剪强度指标会

黄土高原露天煤矿排矸场边坡稳定与防渗是一项涵盖工程地质、流体力学与生态学的跨学科抗灾任务。煤矿总工程师及环保副矿长在运营管理中应坚守以下行动指南：

  1. 守住“地表防渗即是保命”的底线：必须坚决摒弃“只排矸不防渗”的落后理念。按照 SL-03 规范铺设 HDPE 复合土工膜结合压实粘土，彻底杜绝雨水沿拉张裂隙下渗，从根源上控制孔隙水压力 $u$ 的攀升。
  2. 强化“三维位移遥测”的防灾红线：将 GNSS 厘米级位移遥测系统作为排矸场日常值守的核心工具，坚持“数据异常即刻停工撤人”的铁律，不抱侥幸心理，防止发生灾难性群滑恶性事件。
  3. 落实“削坡减载与坡脚加压”的力学平衡：排矸场堆积要形成规范级级配合理台阶，并常备大块石料压脚。一旦边坡形变速度加快，要迅速执行顶部减载和底部压脚，用物理力学手段筑牢安全防线。
