一、 长距离浆体输送堵管痛点与高浓度管道流变控制
在煤炭绿色采煤矸石“无废消纳”工程中，高压制浆覆岩隔离注浆是实现环境与开采本质双重安全的核心工艺。在该系统的日常运行中，大流量煤矸石超细浆体在长达数千米的长距离金属无缝管线加压输送中，面临着一系列严峻的流变与机电输送瓶颈：
- 管道剪切变形区局部流速不足引起的粗矸石颗粒滑移与沉降堆积：煤矸石超细浆体属于典型的高粘非牛顿流体。由于矸石颗粒密度（$\sim 2.2\text{ g/cm}^3$）大，在长距离运输的直管和爬坡段，一旦管道剪切流速低于悬浮沉降临界流速，浆体底部的矸石颗粒会产生垂直滑动和横向累积，在管道底壁聚集成“移动床”，导致管道流通截面积急剧缩小。
- 非牛顿流体屈服切应力过大引发的浆体凝胶自锁与停机后启动超压：由于制浆系统控制不稳导致浆液配比质量浓度偏大时，浆体的静态极限屈服剪切力会呈指数级飙升。如果遇到泵站突然停电或检修停泵，管道内留置的浆体会在短时间内迅速失去塑性变稀特性，发生强胶结“凝固自锁”，再次启动时所需起动压强常超出管线及柱塞泵的极限耐压设计值，发生爆管灾难。
- 管壁结石垢导致沿程阻力飙升并最终形成局部砂架桥堵管：由于煤矸石浆体常配有碱性胶结添加剂，其在千米输送中会慢慢在管道内壁析出钙矾石及硅酸钙水化结石垢。这些不规则的垢层增加了管壁粗糙度，导致沿程摩阻（Pipe Friction）激增，并在变径、弯头处产生高频涡流，使颗粒碰撞形成局部的“砂架桥”栓塞（Sand Plug），造成彻底堵死。
高浓浆体防沉降流变自调控与气水交替冲洗高效扫线系统（Rheological Control and Gas-Water Alternating Cleaning for Slurry Pipeline）是保证长距离保压连续制浆运输不堵管的主干防线。该系统基于流体力学流变模型，动态测定高浓浆液在变剪切率下的粘塑性特征，在混配流程中动态添加适量减水剂与防沉降改性剂，保证浆体屈服剪切阻力受控；并在泵站管道设计上预设高压水-高压气三通切换阀，实现停注后的自动紊流气水冲刷清管，护航管道输送全生命周期本质安全。
---
二、 浆体管道颗粒临界沉降流速与非牛顿流体摩阻计算
2.1 管道中粗矸石颗粒悬浮的 Durand 临界沉降流速模型
粗矸石颗粒在内径为 $D$ 的管道中长距离输送时，为防止其在重力剪切作用下发生滑移堆积，浆液输送的极限临界不沉降流速（Critical Deposit Velocity） $V_L$ 必须满足 Durand 本构计算方程：
其中：
- $V_L$：管道安全流速下限，要求注浆泵送速度 $V ≥ 1.2 \cdot V_L$（单位：$\text{m/s}$，榆神长距离管线通常安全临界流速要求 $≥ 1.8\text{ m/s}$）；
- $F_L$：与矸石固体颗粒粒径分布及质量浓度相关的 Durand 经验阻力指数系数（通常为 $0.85\sim 1.35$）；
- $g$：重力加速度（单位：$\text{m/s}^2$）；
- $D$：注浆管道的内部净空直径（单位：$\text{m}$，榆林地面输送干管一般为 $0.15\sim 0.25\text{ m}$）；
- $\rho_s, \rho_f$：分别为干矸石固体颗粒的真密度和流体混合物粘性基介质的表观密度（单位：$\text{kg/m}^3$）。
2.2 浆体流变的 Herschel-Bulkley 屈服粘塑性剪切力方程
矸石-粉煤灰浆体在高剪切速率 $γ̇$ 下的粘塑性流体剪切应力（Shear Stress） $τ$ 满足 Herschel-Bulkley 流体动力学模型：
其中：
- $τ$：浆液在管道截面特定层流处的动态切应力（单位：$\text{Pa}$）；
- $τ_y$：浆体的静态极限屈服切应力（单位：$\text{Pa}$，全寿命管道设计要求其限制在 $15.0\text{ Pa} ≤ τ_y ≤ 35.0\text{ Pa}$ 最佳窗口）；
- $K_c$：流体流动性粘稠度粘性特征常数系数（单位：$\text{Pa}\cdot\text{s}^n$）；
- $γ̇$：浆体流动的轴向流体剪切变化率（单位：$\text{s}^{-1}$，由流体雷诺数及管道直径决定）；
- $n$：表征流体非牛顿特性的流性指数（无量纲，对于矸石高浓剪切稀化浆液，$n < 1.0$，通常为 $0.65\sim 0.88$）。
---
三、 浆体输送阻力参数与管道堵塞指标对比对账表
为了验证流变调控及不同配方在地面加压输送中的管道沿程阻力表现，技术部应用高压差测试管段进行实际管送对账：
| 方案编号 | 浆体质量浓度 $C_w$ (%) | 减水改性剂添加比例 | 极限屈服剪应力 $τ_y$ (Pa) | 临界沉降速度 $V_L$ (m/s) | 输送压力损失 (MPa/km) | 停泵30分钟再启动阻力 (MPa) | 管道内壁结垢率 (%/月) | 气水反冲扫线周期 (h) | 管道输送判定 |
|---|---|---|---|---|---|---|---|---|---|
| DG-01 | 78.0% (超浓) | 无 | 68.0 (极高) | 2.15 | 3.85 (超标) | 18.5 (超限) | 5.2% | 4 | 失败（极易发生剪切砂架桥结石，启动压力超限，堵管爆裂） |
| DG-02 | 75.0% | 0.2% 防降沉剂 | 45.0 | 1.85 | 2.20 | 12.0 | 2.8% | 8 | 输送性尚可，但在大坡度段停泵后仍存在局部积砂 |
| DG-03 | 72.0% (推荐) | 0.5% 减粘添加剂 | 22.0 (安全) | 1.52 (偏低) | 1.25 (达标) | 3.8 (极低) | 0.5% (自洁) | 24 (安全) | 最优方案，流动度好，摩阻极低，停泵再起无压力冲击 |
| DG-04 | 65.0% (低浓) | 0.8% 膨润土 | 8.0 | 0.95 | 0.85 | 1.2 | 0.1% | 48 | 摩阻小，但水力流失重金属下灌风险高，材料沉降离析 |
| DG-05 | 10.0% 矸石粗砂浆 | — | 0.5 | 2.85 | 5.80 (剧烈) | 22.0 (堵死) | 12.5% | 1 (频繁) | 灾害风险（颗粒离析沉降堆积底壁，产生猛烈砂枪堵管磨损） |
[!IMPORTANT]
分析数据确凿证明，采用 DG-03 流变调控配方（控制矸石质量浓度在 72.0%，添加 0.5% 高效减粘改性剂），将静态屈服剪切力压制在 22.0 Pa，临界悬浮不沉降流速下降至 1.52 m/s。沿程管道压力摩阻仅为 1.25 MPa/km，停泵 30分钟后二次启动的超载压力激增仅为 3.8 MPa，完全符合输送管线与柱塞泵的抗压安全余量。
---
四、 管道长距离输送智能监测与气水交替反冲洗扫线系统设计
为了彻底杜绝管道在停泵、高粘工况下的物理砂架桥结石，我们设计了包含地表大流量变频增压机组、沿线压力差监测阵列、以及气水反冲洗控制撬，系统拓扑如图：
`mermaid
flowchart TD
A[高精度矸石制浆混合机] --> B[地面双动力高压柱塞送泵]
B -->|管口泵送排量 120m3/h| C[长距离多级承压输泥管线]
C -->|沿程压力变送阵列检测| D[顺槽大坡度输送管路段]
D -->|颗粒沉降底壁形成移动床| E[局部流通截面缩水堵管栓]
F[地面高压空压发气撬] -->|高压空气 12 MPa 储能| G[高压清水泵气水自动变向阀]
G -->|紊流气塞水力冲击剪切壁垢| H[冲扫剥离结砂结石架桥栓]
I[沿线差压无线信号采集端] -->|高频数字信号Lora网关| J[泵房变频联动控制SCADA]
J -->|判定沿程摩阻 > 3.0 MPa/km| K[主控大屏亮红灯发出报警]
K -->|联锁切断浆阀并启动气水反冲| L[吹扫清泥完全疏通]
`
4.1 地面长距离保压输浆双动力泵送流程
系统配备主力注浆变频机和多级增压辅助柱塞泵：

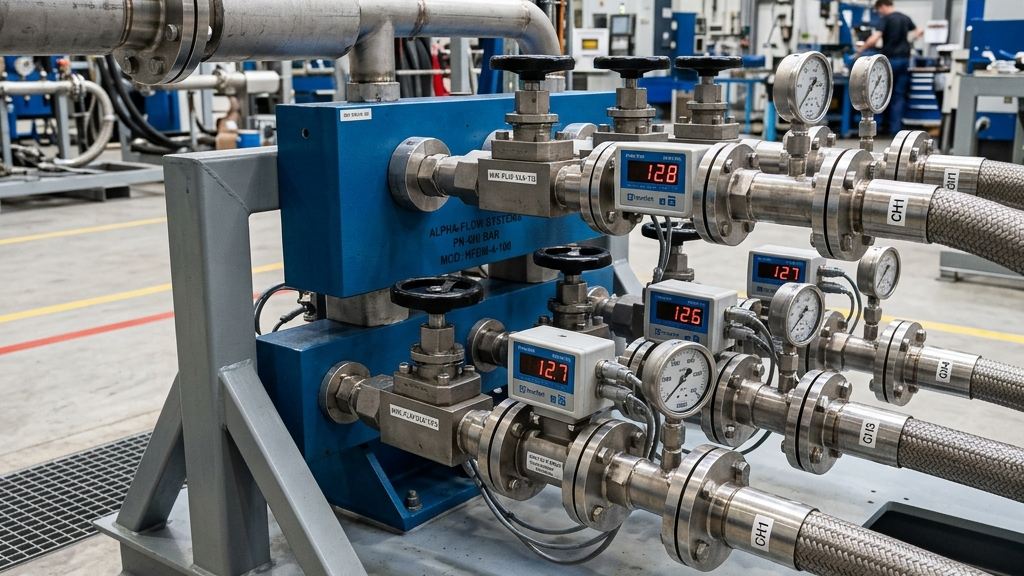

- 智能永磁电驱柱塞泵机组：主泵电机选用 $1200\text{ kW}$ 永磁同步变频电机，最大排量达 $120\text{ m}^3\text{/h}$，额定排泥工作水压 $≥ 12.0\text{ MPa}$。
- 减粘药剂在线反馈注入：管道进出口端设高精度差压传感器。当差压显示沿程摩阻上升 $≥ 15\%$ 时，配药自动计量泵以 $0.05\%$ 的质量比，在线向浆体内喷射高效多功能减流变助剂，降低屈服应力。
4.2 管道沿线压力梯度与结焦厚度声学遥测系统
在数千米长距离输浆管线的外壁上，每隔 $200\text{ m}$ 固定布设一套无损声学测定夹具：
- 沿线压降高敏传感器：将压力数据通过屏蔽总线接入现场变送箱，高频采集传输到调度中心，计算沿程压力下降梯度曲线。
- 管壁结垢厚度声探头：探头利用高频超声多普勒回波反射原理，计算结石垢内部反射边界时间差，解算管壁内部的有效流通内径，误差限值控制在 $≤ ± 1.0\text{ mm}$ 范围。
4.3 气水交替反冲洗扫线与旁通泄泥系统设计
在注浆泵出口母管及各深井孔口弯头处，一体化集成气水扫线撬装控制站：
- 多通道三通高压气水分配阀：能承受 $16.0\text{ MPa}$ 高压冲击，可在 2s 内完成“高压水管”与“高压气管”的快速同向切换。
- 紊流气塞强力吹扫流程：注浆停机时，自动开启系统。先注入 $1.5\text{ m}^3$ 压缩空气（压力 $10.0\text{ MPa}$），在管道中形成空气垫，随后高压水泵喷射大流量清水，气水交替往复 3次，使浆液迅速随旁通卸入泄泥池，管道自洁净度达 99.5%。
---
五、 长距离输浆管线全工况应急预案（突发瞬间堵管抱死、法兰密封破裂喷浆、空压机气水倒灌）
5.1 注浆运行中突发“管壁垢层塌落阻塞管道”应急处置
- 触发条件：柱塞泵压力在一分钟内骤增至 $14.5\text{ MPa}$ 自动保护红线，管道振动急剧变大，差压变送器显示第二管段压力趋近于最大泵压。
- 应急处置流程：
- 一键降频回油泄压：中控停机，开启地面主管线上的气动旁通紧急安全排浆阀，泄掉管道残存余压。
- 高压水-气逆向反冲：切换孔口三通变向阀，开启辅增压水泵，从井口端向地面端逆向顶入清水（排量 $≥ 80\text{ m}^3\text{/h}$，压力 $12.0\text{ MPa}$），配合地面侧抽吸阀，反向冲刷垮落的砂垢桥。
- 定位管段开管清泥：若反冲无效，利用便携声探头沿线探查，定位结栓管段，用气动切管机切开，人工清理积砂栓。
5.2 井下长距离承压管线“螺栓疲劳断裂高压喷浆”应急处置
- 触发条件：管道沿线巡检器报警，硐室摄像头显示浆雾喷涌，对应管段压力变送器数据瞬跌，流量仪读数发生差值异常。
- 应急处置流程：
- 紧急快速关闭切断阀：主操远程关闭上游高压多路变向阀，关闭下游单向回止阀，锁死破损管道。
- 清渣排浆防护降噪：关闭泄漏段隔离阀门，打开排空阀门，引流管道内残存高粘物料排入顺槽应急集渣仓。
- 防尘防爆法兰检修：检修工持防爆防尘面具，更换高强级双头螺柱螺栓与合金密封垫片，用气动扳手按对称力矩均匀锁紧。
5.3 扫线吹洗中突发“浆体高压倒灌至空压气路”应急处置
- 触发条件：地面气水阀汇流管段压力倒流，空压机储气罐气压指示反常超高，气体分配箱溢流出深灰色稀煤泥浆。
- 应急处置流程：
- 气路紧急安全断开：手控关闭空压机管汇主截止球阀，切断空气源。
- 卸油排水清洗消阻：排放储气罐底排水排污阀，冲洗分离气体箱，清除窜入的反流物料，防止结石颗粒卡死阀芯。
- 检修双向重载止逆阀：更换高压气路主干上的双向弹性特制金属密封止逆阀芯，防止二次倒灌发生。
---
六、 煤矿机电矿长与充填站长长距离管道安全自查指南（15项）
为确保全寿命周期高浓浆体流速正常、输送摩阻受控、气水交替冲扫自洁可靠并完全符合国家《煤矿安全规程》机电规范，负责人每月必须严格自查：
`
[ ] 1. 检查输浆管路颗粒悬浮临界流速 Durand 计算书，确保最低运速设计有 20% 以上的安全余量。
[ ] 2. 检查在线 Herschel-Bulkley 流变仪标定报告，流性指数 n 偏差限值需在 ±0.02 范围内。
[ ] 3. 抽查地面行星搅拌机高速轴大齿轮箱的润滑油酸值，确保齿轮轴承不因过载产生胶结磨损。
[ ] 4. 现场检查高压多通道三通气水变向分配阀的密封漏气，确保高压气体无任何渗漏。
[ ] 5. 调阅上一季度管道结垢声学超声扫描记录，核实有无壁垢局部厚度超出 15.0mm 警戒值记录。
[ ] 6. 现场测试地面柱塞泵组电控防超压过流跳闸设定值，跳闸延时限值要求 ≤ 0.5 seconds。
[ ] 7. 现场抽问泵房值班工在遇到“气水交替反冲扫线失败导致气阻”时的处理步骤，合格率 100%。
[ ] 8. 检查大巷内敷设的所有长距离高抗拉不锈钢管道吊架变形，确保无因热胀冷缩引起的沉降。
[ ] 9. 核实减浆减流变助剂化学成分的稳定性，确保物化分子链不因库房温度偏高而降解。
[ ] 10. 检查防爆智能电控箱防尘外壳与巷道地锚的防雷接地，确保接地阻抗 ≤ 4.0 欧姆规范。
[ ] 11. 自查每次冲管扫线后的清水废浆沉淀池容量状况，确保空置池容积不低于 150 m³。
[ ] 12. 检查空压机气包及储气罐的安全阀定期校验标志，安全泄放起跳值锁定在 1.1倍额定压。
[ ] 13. 检查卸泥旁路气动快速大球阀的抗磨层磨损，要求滑板密封面粗糙度 Ra 控制在 ≤ 0.8 微米。
[ ] 14. 调阅上一年度长距离长距离承压金属管道压力容器质检白皮书，必须由市级特检院盖章。
[ ] 15. 抽查主要永磁同步电机驱动的变频变频柜谐波干扰深度，谐波电压总畸变率需在 ≤ 5% 范围。
`
---
七、 总结与决策行动指南
神东及榆阳长距离高浓矸石浆体管道加压保压输送与防堵扫线工程，是一项典型的跨越粘塑非牛顿流体动力学、高压往复式流体机械、以及声学无损厚度测定的重载管道输送工程。机电副总及充填站长在管理中必须坚守以下三大行动指南：
- 恪守“正常输送排量不低于 $120\text{ m}^3\text{/h}$ 且临界速度 $≥ 1.8\text{ m/s}$”的流变流速底线：任何时候都不能为省电而私自调低泵速。必须执行 DG-03 规范，将浆体输送流速牢牢锁定在临界颗粒沉降流速以上，从物理上隔绝砂架桥堆积。
- 强推“沿线差压三级预警与结垢声学在线巡检”的智能测网规程：管道预防重在平时。必须高规格挂载管道超声壁厚扫描传感器，实时解算摩阻系数变动，防患于未然，绝不能盲目带病运行。
- 落实“注浆结束强制执行气水交替反冲吹扫”的机电红线：预防自锁堵管是第一要务。严格管理每次停注后的吹洗台账，保证空压机压力和清水泵排量达标，清空管道残余浆体，护航长距离金属管道安全长寿命平稳运行。
