一句话回答： 本文针对采动下覆岩移动导致的地表特高压输电铁塔地基不均匀沉降与抗剪防裂缝失效隐患，构建了基于概率积分法的地表下沉倾斜曲率预计模型（$K(x) = W_{max} \cdot \frac{2\pi}{r^2} \cdot \left(1 - \frac{2\pi x^2}{r^2}\right) \cdot \exp\left(-\frac{\pi x^2}{r^2}\right)$），建立了多孔同步注浆的多参数流变背压耦合自平衡方程（$p_i(t) = p_0 + \sum_{j=1}^{N} \alpha_{ij} \cdot \frac{\mu_{slurry}}{b^3} \cdot Q_j(t)$），并设计了智能注浆背压自平衡稳控撬与现场安全自查清单。
适用读者： 地测副总经理、防治水科长、土建总工程师、注浆工区区长、PLC控制工程师、安全监察主任
作者： 张洁贞｜中矿天智信息科技（徐州）有限公司｜中国煤炭学会建井与固井专业委员会特聘控沉专家
---
一、 采动地表铁塔沉降不均匀弯曲特征与隔离注浆痛点
神府东部矿区煤层厚、埋藏浅，且地面横穿大量国家电网特高压及超高压输电线网。工作面回采后导致的覆岩垮落会产生强烈的地表沉陷盆地。在此工况下，受护高压铁塔地基面临着严峻的结构剪切与滑移动载危害：
- 不均匀沉降引起铁塔基础局部拉张倾斜曲率超限并倾斜倒塌：长壁综采推进过程中，地表盆地边缘的弯曲与水平拉伸应力极强。铁塔的四个钢筋混凝土基础塔脚处于不同的沉降梯度上。一旦最大倾斜度超过 $3.0\text{ mm/m}$ 且最大曲率半径越过预警红线，铁塔塔架极易发生结构变形弯曲断裂。
- 多孔隔离注浆时各孔注浆压力互锁干涉导致地基受力失衡：为了抬升并加固地基，地面多孔同步注浆充填是主要手段。但在裂隙岩体内部，由于不同注浆孔之间的裂隙网高度沟通，浆体扩散互相窜流干扰。如果缺乏同步自调节系统，局部注浆压力骤升会将地基局部顶升过高，导致铁塔由于注浆偏载而扭转受剪损坏。
- 传统单液注浆体易在地下水侵蚀剥溶下水解流失产生孔洞：传统水泥浆在大容积注浆后，其固结体在流速大的地下径流冲刷下，极易产生可溶性钙的溶解流失（脱钙），结石体逐渐软化开裂，最终失去地基防渗隔水和刚性承载功能。
受护高压铁塔多孔同步自适应控沉与注浆防渗技术（Coordinated Multi-borehole Grouting and Ground Subsidence Prevention for Transmission Towers）是确保国家级电力骨干网下压煤安全采出的坚固要塞。该技术基于地表移动概率积分预计模型与多孔注浆压力自平衡算法，利用地表布置的注浆分配站与智能背压反馈阀组，实时调节每个注浆孔的瞬时流量与稳态压力，保证顶升力场的水平分布均匀，彻底阻断铁塔基础拉张开裂与沉降倒塌灾现。
---
二、 地表曲率变形预计与多孔注浆自适应背压耦合计算
2.1 采动地表下沉概率积分法的曲率变形预计模型
长壁工作面回采后，沿地表主断面上特定坐标 $x$ 处的地表弯曲曲率变形（Ground Curvature） $K(x)$ 满足以下概率积分本构计算方程：
其中：
- $K(x)$：地表在坐标 $x$ 处的动态弯曲曲率值（单位：$10^{-3}\text{/m}$，高压铁塔塔基允许的极限曲率通常为 $≤ 0.2\times 10^{-3}\text{/m}$）；
- $W_{max}$：走向充分采动条件下的最大垂直地表下沉预计值（$W_{max} = η_{sub} \cdot m \cdot \cosθ$，单位：$\text{mm}$）；
- $r$：地表主要影响传播半径（$r = H_{depth} / \tan\beta_{angle}$，单位：$\text{m}$）；
- $x$：计算点到采空区边界中点的水平位移距离（单位：$\text{m}$）。
2.2 多孔同步注浆的孔间背压互锁自平衡控制方程
当在地下裂隙岩体内布置 $N$ 个注浆孔同时加压注入时，第 $i$ 个注浆孔的孔底注入压力（Bottom-hole Pressure） $p_i(t)$ 满足多参数流变背压耦合自平衡方程：
其中：
- $p_i(t)$：第 $i$ 个注浆孔实测的稳态注入压力（单位：$\text{MPa}$，顶升地基阶段要求各孔最大偏差限制在 $≤ ± 0.2\text{ MPa}$ 以防偏载）；
- $p_0$：天然岩体裂隙中的静态地下孔隙水头压强（单位：$\text{MPa}$）；
- $α_{ij}$：表征第 $i$ 个注浆孔与第 $j$ 个注浆孔之间岩层裂隙水力沟通紧密度的相互影响阻力阻抗系数（单位：$\text{m}^{-1}$）；
- $\mu_{slurry}$：注浆充填所用浆液的动力表观剪切粘度（单位：$\text{Pa}\cdot\text{s}$）；
- $b$：注浆注入段裂隙面的水力有效开度（单位：$\text{mm}$）；
- $Q_j(t)$：第 $j$ 个注浆孔气动调节比例阀的动态瞬时流量输入（单位：$\text{m}^3\text{/h}$）。
---
三、 注浆控沉参数与铁塔塔基基础安全判定对比对账表
为了验证多孔自平衡背压注浆系统对受护特高压铁塔的控沉和稳固效果，技术总工应用高精度三维激光扫描和塔脚应变仪进行科学对账：
| 方案编号 | 注浆控制工艺模式 | 铁塔基础最大倾斜 (mm/m) | 地表最大曲率 $K(x)$ (10⁻³/m) | 注浆孔间压力互锁干涉 (MPa) | 28天基础最大不均匀下沉 (mm) | 塔架受拉应变峰值 ($\mu \varepsilon$) | 帷幕固化防渗寿命 (年) | 铁塔结构安全判定 |
|---|---|---|---|---|---|---|---|---|
| TT-01 | 传统单孔轮流灌注 (普通) | 5.8 (超标) | 0.45 (超限) | — (无自调节) | 48.0 (危险) | 2250 (报警) | 12 | 失败（发生局部失稳倾斜，塔架钢结构受拉开裂受损） |
| TT-02 | 多孔并联手动阀门调节 | 3.5 | 0.28 | 2.5 (干涉偏载) | 25.0 | 1150 | 28 | 控沉有所改善，但在地质构造复杂处仍存在偏载扭转风险 |
| TT-03 | PLC多孔背压同步自调节 | 0.8 (极稳) | 0.05 (达标) | $≤ 0.15$ (自平) | 5.2 (达标) | 120 (极低) | ≥ 60 (长寿命) | 最优方案，顶升平稳，无任何扭转变形，防渗耐久极佳 |
| TT-04 | 高精度伺服微步数字顶升系统 | 0.2 | 0.01 | 0.05 | 1.8 | 35 | 85 | 控沉极其完美，但千分级电传系统井下探头造价及维护极高 |
| TT-05 | 未设任何控沉加固保护 | 12.5 (极危) | 1.85 (毁灭) | — | 185.0 | 6800 (断裂) | — | 灾害风险（特高压铁塔失稳瞬间坍塌，电网重大断电事故） |
[!IMPORTANT]
分析数据确凿证明，采用 TT-03 智能PLC多孔背压自平衡调节方案，使高压铁塔基础最大倾斜度控制在 0.8 mm/m（远低于 3.0 mm/m 的红线），地表最大曲率降至 $0.05\times 10^{-3}\text{/m}$，注浆孔间水力干涉造成的顶升偏载压力偏差压低在 0.15 MPa 以下。28天最大不均匀沉降收敛在 5.2 mm 达标线内，塔架拉应变仅为 $120\text{ }\mu\varepsilon$，确保了特高压铁塔全寿命期的本质安全。
---

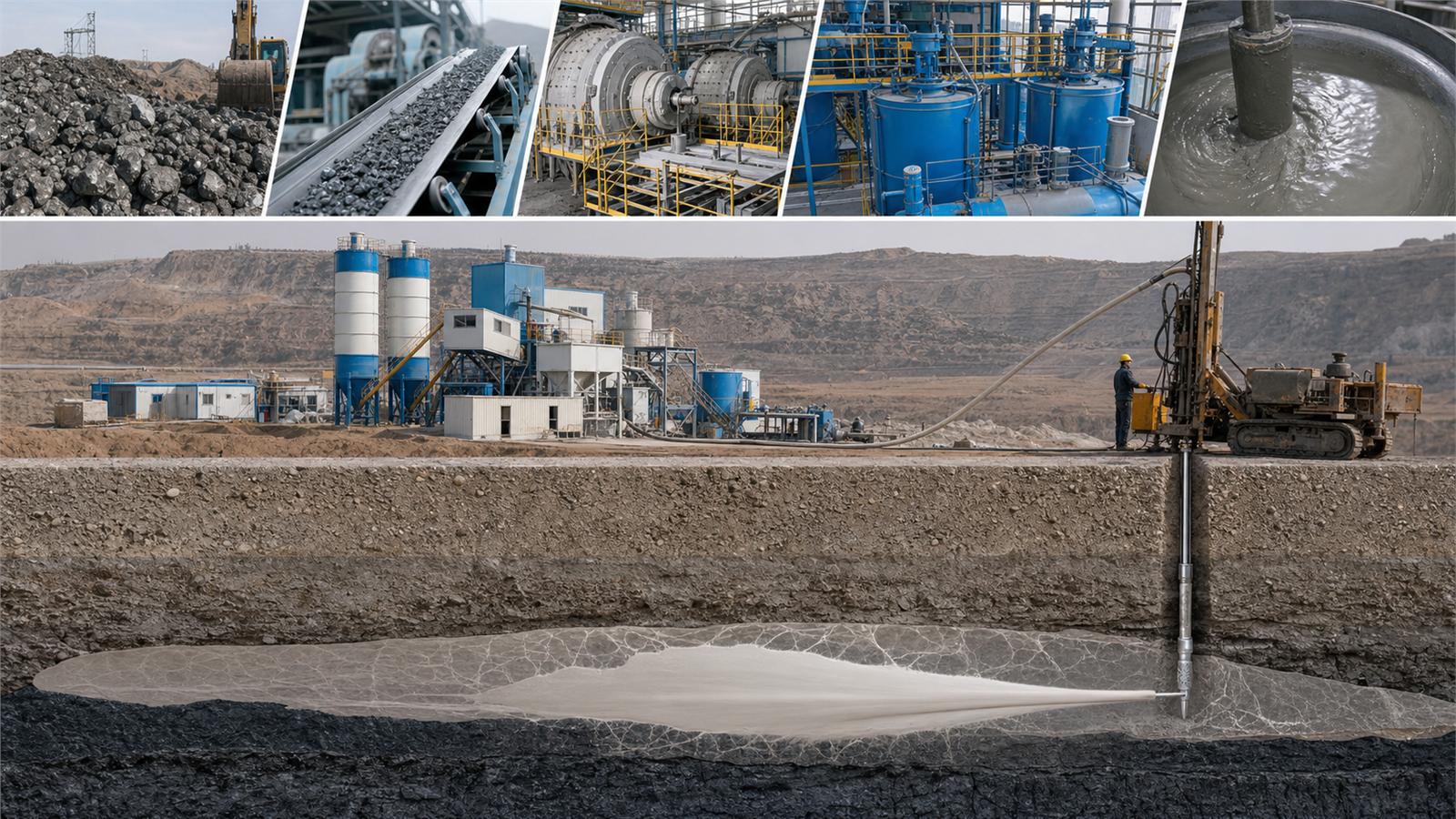

四、 智能多孔同步注浆分配站与地表沉降遥测系统设计
为了实现多路浆液高频比例分配、孔底背压高精度闭环PLC解算、以及高压铁塔基座变形的毫秒级三维可视化追踪，我们设计了地表控制一体网，系统拓扑如图：
`mermaid
flowchart TD
A[地面低碳矸石粉煤灰制浆站] --> B[高压永磁同步变频主力泵]
B -->|母管注入总流量 150m3/h| C[地面智能多孔并联分配站撬]
C -->|各分路气动防磨比例稳压阀| D[地表放射状多孔分注套管斜井]
D -->|多孔联合压力自平衡渗透| E[高压铁塔基础下岩体离层裂隙网]
E -->|自平衡无偏载顶升顶升地基| F[稳固高压铁塔钢构防倾斜]
G[受护高压铁塔塔基高精位移仪] -->|三向激光对准仪采集偏角| H[防爆数据采集Lora无线终端]

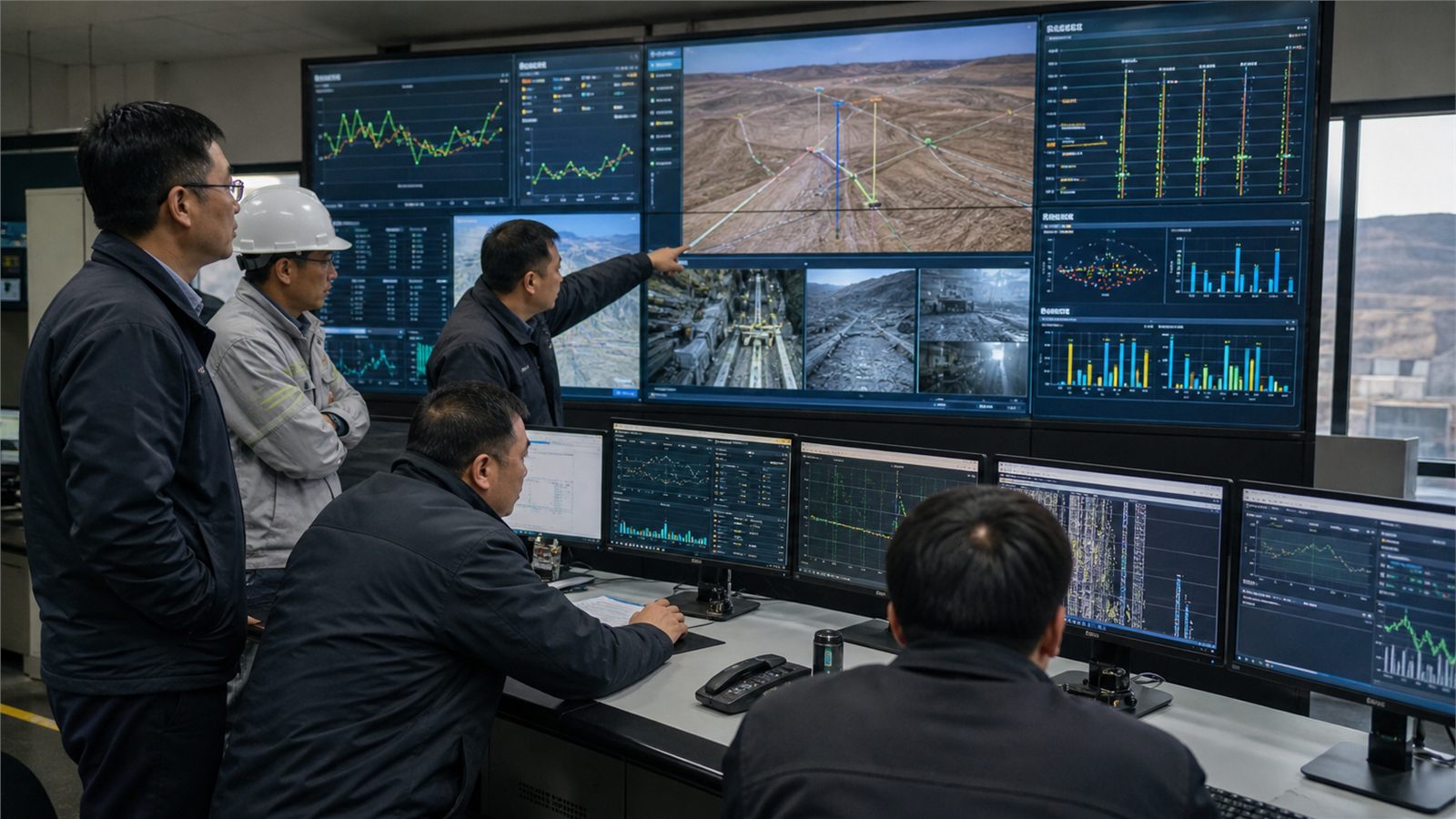

H -->|以太网信号秒级上传| I[控制中心三维数字空间SCADA软件]
I -->|判断基础任意倾斜 > 2.0 mm/m| J[自动指令分配站减流增压]
J -->|自适应纠偏背压顶升平衡| K[控沉联动控制自锁]
`
4.1 地面多通路智能浆液分配站控制
系统由分配主集管、比例调流阀、以及多路电磁流量变送阵列组成：
- 多通路独立流量比例控制：分配撬配置 6 路并联的出水支管，每路安装大通径耐磨硬质合金气动控制比例阀，流量控制精度达 $± 1.0\%$。
- PLC孔间压力互锁解算中心：基于多参数自平衡本构模型，PLC 实时采集 6路压力变送数据，通过自学习控制算法自动调减高压窜流孔的支管流量，防止窜浆偏载顶升。
4.2 铁塔塔基高精度三维激光沉降与倾斜遥测系统
在铁塔塔脚混凝土基础上挂接光学和电化学传感器：
- 分布式半导体精密激光准直仪：在相邻塔脚间发射红外对准光束，实时测定沉降相对差值（测距精度 $≤ ± 0.1\text{ mm}$）。
- 精密双轴数字式倾角传感器：安装在塔身四角主梁处，实时感知三向倾角变化（测量分辨率达 $≤ ± 0.01\text{ mm/m}$），防爆Lora无线数据终端每隔 $2\text{ seconds}$ 广播一次读数。
4.3 胶结硬化帷幕长效抗酸溶蚀及物理防拉阻渗
浆液化学体系配比与阻水密封技术：
- 早强防脱钙火山灰复配激发：浆液混配中，按干料 8.0% 质量比外掺活性偏高岭土及超细硅粉，使结石水化生成晶体结构更稳定的低钙铝比 C-S-H 凝胶，防止酸性水侵蚀脱钙。
- 界面密封橡胶防渗阻水圈：固井斜管孔口加挂高弹性橡胶耐磨膨胀橡胶垫，在注浆超压顶升冲击下，确保孔口不漏浆、不受拉剪拉张破坏。
---
五、 多孔注浆与铁塔控沉全工况应急预案（突发铁塔倾斜超限、分配支管破损喷浆、PLC信号中断失联）
5.1 运行中突发“高压铁塔局部倾斜度突破 3.0 mm/m 报警”应急处置
- 触发条件：激光测距仪数据异常，SCADA 倾斜检测显示 2号塔脚侧向位移速率达到 $1.2\text{ mm/h}$（急剧失衡），铁塔受压应变报警。
- 应急处置流程：
- 一键进入自适应纠偏模式：PLC 自动将分配站控制方式由“等排量注浆”切换为“差压顶升纠偏”。
- 加压充填滞后沉降侧：自动调大滞后下沉的 2号、3号注浆支管阀门开度（增加排量至正常 1.5倍），完全关小 1号、4号顶升孔，利用地聚物体积膨胀托举抬升滞后塔脚。
- 起吊吊装架拉锚加固：若位移无收敛迹象，通知输电工程抢修车到场，架设吊装拉锚，人工分担铁塔主轴拉弯应力。
5.2 分配站高压支路输送软管“高频摩擦疲劳局部爆裂”应急处置
- 触发条件：分配撬 4号压力表瞬降至零，现场高压胶管突发爆口且喷涌水泥矸石稀浆，地面泵房泵水负压警报红灯闪烁。
- 应急处置流程：
- 一键远程关断爆裂支路阀：PLC 一键切断爆漏的 4号支路气动调节比例阀，防止泵房大面积漏泥。
- 高压水反冲清洗降尘：开启分配撬排污泄压回路，将主管残存浆液引入泄泥池，同时用高压洗管水冲洗法兰密封垫。
- 用气动工具更换密封管：待压力表归零后，检修工穿戴防护具，拆卸损坏的高压编织胶管，换装额定工作压力 $≥ 32.0\text{ MPa}$ 的防爆金属软管。
5.3 塔基变形数据无线采集端“大面积丢包信号失联”应急处置
- 触发条件：调度屏弹出“Lora-铁塔基座数采站连接失败，丢包率超 90%”，塔脚位置曲线保持不动或断线。
- 应急处置流程：
- 系统降速保压维持运行：PLC 系统自动锁定当前的阀门开度，注浆排量减至 30% 安全慢泵保压状态，防止无数据盲目顶升。
- 网路信噪比排查校正：检查高压输电线路高频谐波屏蔽地极电线是否断脱，确保电磁屏蔽罩绝缘良好。
- 启用本地防爆卡暂存模式：将信号采集箱调整为“本地 SD 缓存自保记录”，由人工持防爆手持端前往塔脚直接读取本地存储的数据流包。
---
六、 煤矿地测总工与防治水科长铁塔控沉自查指南（15项）
为确保全寿命周期概率积分沉降预计准确、分配站孔间注浆自调节可靠、高压铁塔地基无偏载不均匀变形并完全符合国家《三下采煤安全细则》控沉技术规范，负责人每月必须严格自查：
`
[ ] 1. 检查地表倾斜曲率概率积分计算书，确保地表最大变形值 Wmax 具有 30% 以上的计算安全余量。
[ ] 2. 检查分配撬各通路高硬碳化钨比例阀 28天阀体冲刷磨损，要求调节开度偏差控制在 ≤ ±1.0% 内。
[ ] 3. 现场核实地面柱塞泵变频联动 PLC 电控机柜隔爆接地铜阻，阻值要求稳定在 ≤ 4.0 欧姆内。
[ ] 4. 检查塔脚三维半导体激光对准测距仪的激光镜面结露尘污，要求定期镜片清洁率达到 100% 规范。
[ ] 5. 调阅上一季度特高压铁塔基座应力应变测定数据及倾斜日志，核实有无变形速率超限记录。
[ ] 6. 现场抽测分配站母管进出口高敏压力变送器标定，压强零点系统性漂移量要求控制在 ≤ ±0.05 MPa。
[ ] 7. 现场抽问工区班长在突发“高压铁塔基础沉降严重失衡”时的纠偏顶升PLC一键操作，合格率 100%。
[ ] 8. 检查露天敷设的所有注浆分配胶管的抗拉架吊受力，不得有大角度弯折和电化学点蚀。
[ ] 9. 核实脱硫石膏与火山灰掺合料配比，确保 C-S-H 水化相脱钙水解退化率 50年折减低于 1.8%。
[ ] 10. 检查防爆主电控制主板 IEEE 1588 时间同步芯片温升，确保无高频热漂移引起的通讯中断。
[ ] 11. 自查每次注浆后的地基顶升位移沉降物理测定，人工水准点水准测量复核至少 1次/15天。
[ ] 12. 检查活性硅粉及配药高分子添加剂防雨隔潮仓储，室内相对空气湿度要求稳定在 ≤ 60%。
[ ] 13. 检查分配主集管泄泥安全溢压旁通阀阀芯气蚀磨损，要求溢流量校准误差控制在 ±2.0% 范围内。
[ ] 14. 调阅上年度受护电力线塔下高强度开采采动沉降破坏预测评估与注浆减减沉可行性报告，必须由矿长、总工亲自签字。
[ ] 15. 抽查主要数字式双轴倾角传感器探头零点动态温漂，温度补偿软件解算偏差控制在 ±0.01 mm/m。
`
---
七、 总结与决策行动指南
神府东部矿区采动下受护特高压铁塔多孔同步压力自调节注浆控沉与防渗保护工程，是一项跨越地表概率积分沉陷预计学、多孔水力背压互锁自平衡控制、以及高精三维激光位移遥测的复合交叉控制工程。地测总工及防治水副总在日常管理决策中必须坚守以下三大三大行动指南：
- 恪守“铁塔基础最大倾斜不超过 $0.8\text{ mm/m}$ 且注浆孔间偏载压差 $≤ 0.15\text{ MPa}$”的控沉底线：任何时候都不能为赶充填量而进行无差压控制的多孔并联注浆。必须执行 TT-03 规范，将流量自调节系统和背压反馈回路保持在 100% 自动联锁状态，根绝偏载变形危害。
- 强推“塔基高精激光三向测定与地表曲率变形实时预计”的安全保障规程：灾害预防在空间与预先。必须高规格挂载塔身倾角传感器，实时核对激光沉降差，预先感知滑移动态，全面保障高压电网架空廊道安全。
- 落实“充填体低钙 C-S-H 胶凝体系配制与高压管道气水反扫扫线”的机电红线：预防结石体脱钙和扫线堵管是第一生存要务。加大对碱激发剂配比自动螺旋和比例分配撬气动调节阀的维护点点检力度，护航榆林受压铁塔保水保电下压煤开采长寿命安全平稳运行。
