摘要与核心技术全景
伴随着我国煤炭产业供给侧结构性改革与老旧矿区开采重心西移，大批服役期满的矿井相继实施永久关闭或采区密闭封闭。然而，矿井的物理密闭绝不意味着环境与安全隐患的自然终结。据权威测算，我国各类封闭老窑、闭坑矿井与采区密闭空间内，残存的可抽采高热值瓦斯资源量高达数十亿立方米；与此同时，地下水位在停采停抽后出现不可逆的大范围自然复位反弹，充水淹没采空区。在地下水与残留硫化铁矿物（黄铁矿 $\text{FeS}_2$）及空气接触氧化作用下，催化生成极端强酸性矿井水（Acid Mine Drainage, AMD），水体 pH 普遍跌落至 2.5~4.2，溶解了极高浓度的亚铁离子（$\text{Fe}^{2+}$ 可达 500~2000 mg/L）、硫酸根离子（$\text{SO}_4^{2-}$ 达 2000~6000 mg/L）以及有毒重金属锰、铝、锌、镉。
封闭老空区内部的“气-水”动态耦合极易诱发两大地质与生态灾害：
- 老空区瓦斯异常越界逸散与爆炸隐患：随着地下水位持续抬升，水体如同巨型“液压活塞”向采空区上部密闭空间剧烈压缩残存瓦斯，驱使高浓度瓦斯顺着断层破碎带、采动裂隙及废弃井筒向地表工业广场、临近生产采区及居民生活区盲目扩散外溢，极易诱发群死群伤的特大爆炸恶性灾难；
- 酸性重金属剧毒废水跨层污染生态水源：高压酸性积水沿导水裂隙带（$H_f$）反向窜入地表第四系冲积含水层或浅部居民饮用水源，造成大面积地下水酸化硬化、农田土壤重金属板结以及地表植被枯死，构成严重的生态环境安全红线危机。
中矿天智与中国矿业大学矿山生态修复与非常规天然气开发科研团队，创新性构建了“老空区水气两相三维渗流赋存反演 + 地表集群式定向 L 型长寿命抽气井 + 采空区深部原位可渗透反应介质屏障（PRB）”立体协同治理技术。本文系统推导了老空区气水两相重力-浮力两相分异渗流方程与硫化物原位生物化学氧化反应动力学模型；详细解析了地表套管抗腐蚀射孔完井、防回火水封隔爆稳流抽气机组参数；重点阐明了利用粉煤灰-改性电石渣碱性材料在地下构建原位滤水沉淀反应带阻水工艺。该成套技术在山西阳泉、晋城及河北峰峰关闭矿区成功实施，实现了残余瓦斯 100% 梯级发电利用，老空区外溢水质达到国家地表水 III 类环境标准，为全国闭坑矿井绿色可持续治理提供了系统工程样板。
一、 封闭老空区多孔介质气水两相运移与极端化学环境演化
1.1 垮落带与断裂带碎胀孔隙分布与瓦斯聚集穹顶
煤层开采后，采空区自下而上形成垮落带、断裂带与弯曲下沉带（“上三带”）。垮落带煤岩散体碎胀系数由边缘向中心呈现漏斗状非均匀分布（碎胀系数 $K_p$ 介于 1.15~1.45 之间）。残留在采空区顶板煤壁、未采底煤及采空区浮煤中的吸附瓦斯在漫长时间内缓慢解吸，转化为游离态甲烷。
由于甲烷气体密度（$0.717 \text{ kg/m}^3$）远小于空气与水，在浮力效应驱动下，游离瓦斯持续向上部断裂带顶部空间浮力运移，在采空区上覆岩层高位离层裂隙带聚集，形成类似地质构造油气藏的“老空区高位瓦斯富集穹顶”（Gas accumulation dome）。
1.2 黄铁矿氧化产酸与重金属浸出生物地球化学机理
采空区积水酸化的化学动力学根源在于含煤地层中普遍伴生赋存的微细浸染状黄铁矿（$\text{FeS}_2$）。在煤层开采暴露氧化及地下水充入浸泡后，经历一系列自催化与铁氧化细菌（如氧化亚铁硫杆菌 Acidithiobacillus ferrooxidans）生物催化级联氧化反应：
该链式反应释放出天量氢离子（$\text{H}^+$），导致水质迅速酸化至 pH < 3.0。强酸性水体如同强效浸出剂，进一步剧烈溶蚀采空区煤岩中的重金属矿物，将伴生的铝、锰、铅、铜、锌等毒害离子大量析出溶解于水体，形成具有强渗透性、强腐蚀性的重度污染水体。
二、 气-水两相非饱和渗流与酸化生化反应耦合动力学方程
二、 物理力学与生物地球化学控制方程
#### 2.1 采空区双重介质气-水两相渗流控制微分方程组
将垮落带视为由大裂隙网络与煤岩碎块微孔隙构成的双重孔隙介质。引入毛细管压力 $P_c(S_w) = P_g - P_w$ 与各相相对渗透率 $k_{rg}(S_g), k_{rw}(S_w)$，气相（瓦斯与残存空气）与水相的非定常渗流连续性方程分别为：
水相流动控制方程：
气相流动控制方程：
式中各项参数定义如下：
- $S_w, S_g$：水相与气相的流体饱和度，满足约束 $S_w + S_g = 1$；
- $k_0$：采空区多孔散体绝对渗透率张量（$\text{m}^2$），取决于局部压实碎胀系数 $K_p$；
- $k_{rw}, k_{rg}$：气水两相相对渗透率曲线（遵循 Brooks-Corey 或 van Genuchten 本构模型）；
- $q_{\text{ad}}$：老空区残存煤炭吸附瓦斯解吸量（$\text{m}^3/\text{t}$），遵循动态扩展 Langmuir 解吸扩散动力学；
- $Q_w, Q_g$：单位体积外部抽排汇流源项（$\text{kg}/(\text{m}^3\cdot\text{s})$）。
#### 2.2 原位反应墙（PRB）中和酸碱中和与沉淀沉降动力学
设碱性可渗透反应介质（主要成分为 $\text{CaCO}_3$ 和改性碱性渣体 $\text{CaO}/\text{Ca(OH)}_2$）的固相有效反应表面积为 $A_s$。酸性水中游离 $\text{H}^+$ 离子消耗速率遵循表面一级反应动力学：
随着酸度降低（pH 回升至 6.5~8.5），高浓度金属阳离子发生氢氧化物非均相沉淀析出：
生成的金属胶体沉淀物在多孔介质中絮凝沉降并固化，使水体重金属离子去除率达到 99.2% 以上。
三、 地表集群式定向 L 型抽采井与井下防回火抽气成套装备

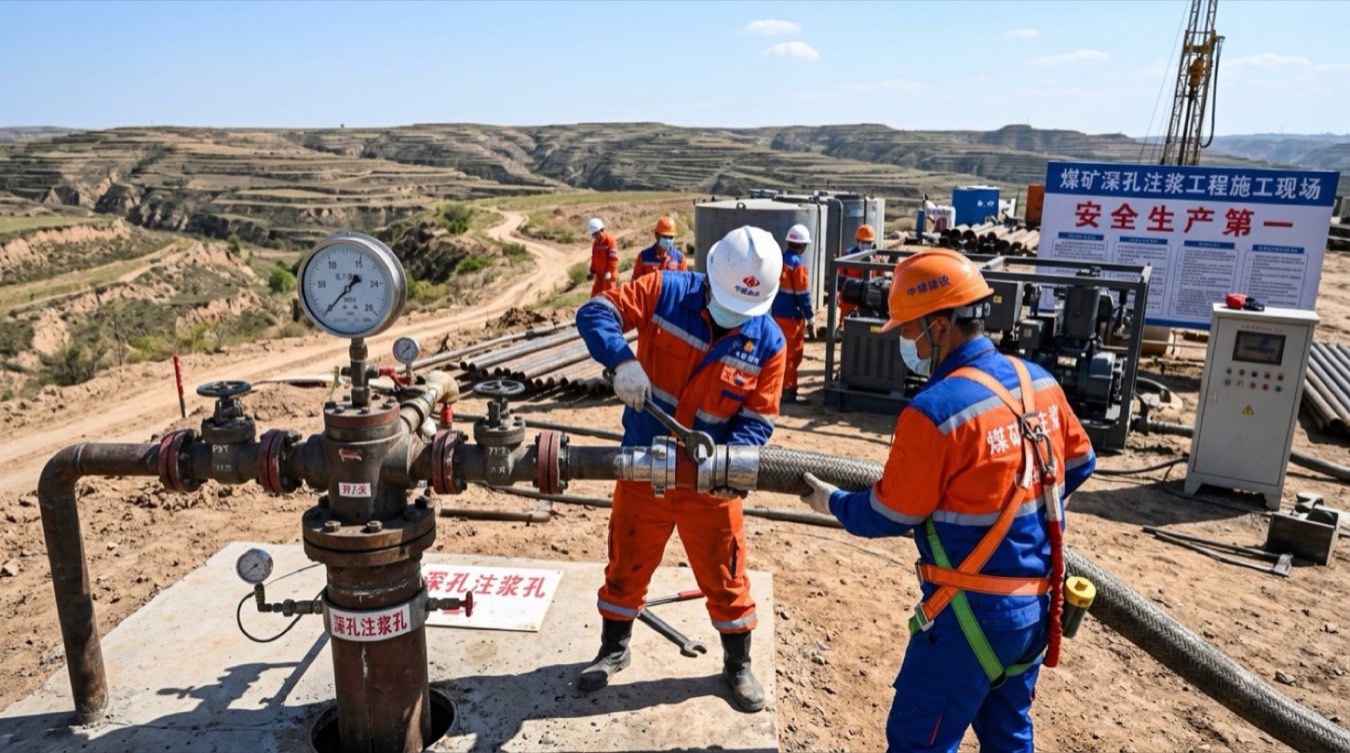

3.1 地表 L 型近水平大口径定向完井系统
针对井下巷道已完全封闭淹水、人员无法进入的绝境，全部抽采工程由地表组织实施。采用丛式井场布设 3~5 口大直径 L 型定向水平井：垂直段钻穿地表覆盖层与坚硬基岩（垂直深 400~800m），造斜水平段精确着陆在采空区上部瓦斯富集穹顶（水平延伸段长 400~600m）。
#### 关键技术装备与防腐材料参数选型表
| 核心技术装备单元 | 型号与规格配置 | 关键性能与防腐参数 | 治理工程控制功能 |
|---|---|---|---|
| 地表耐磨防腐定向套管 | J55/N80 级涂敷聚乙烯复合防腐套管 | 管径 Φ219/178mm，耐酸腐蚀寿命 ≥25年 | 抵御老空区硫化氢与强酸性水汽化学腐蚀 |
| 水平段割缝筛管总成 | 316L 不锈钢高密度激光割缝筛管 | 缝宽 0.5~0.8mm，开孔率 ≥12% | 高效阻截采空区垮落矸石细粉，畅通集气集水 |
| 大流量变频抽采泵组 | 2BEC 系列高效率耐腐蚀水环真空泵 | 额定抽速 60~120 m³/min，真空度达 -75 kPa | 提供超大负压平稳抽吸，自动跟踪老空区压差 |

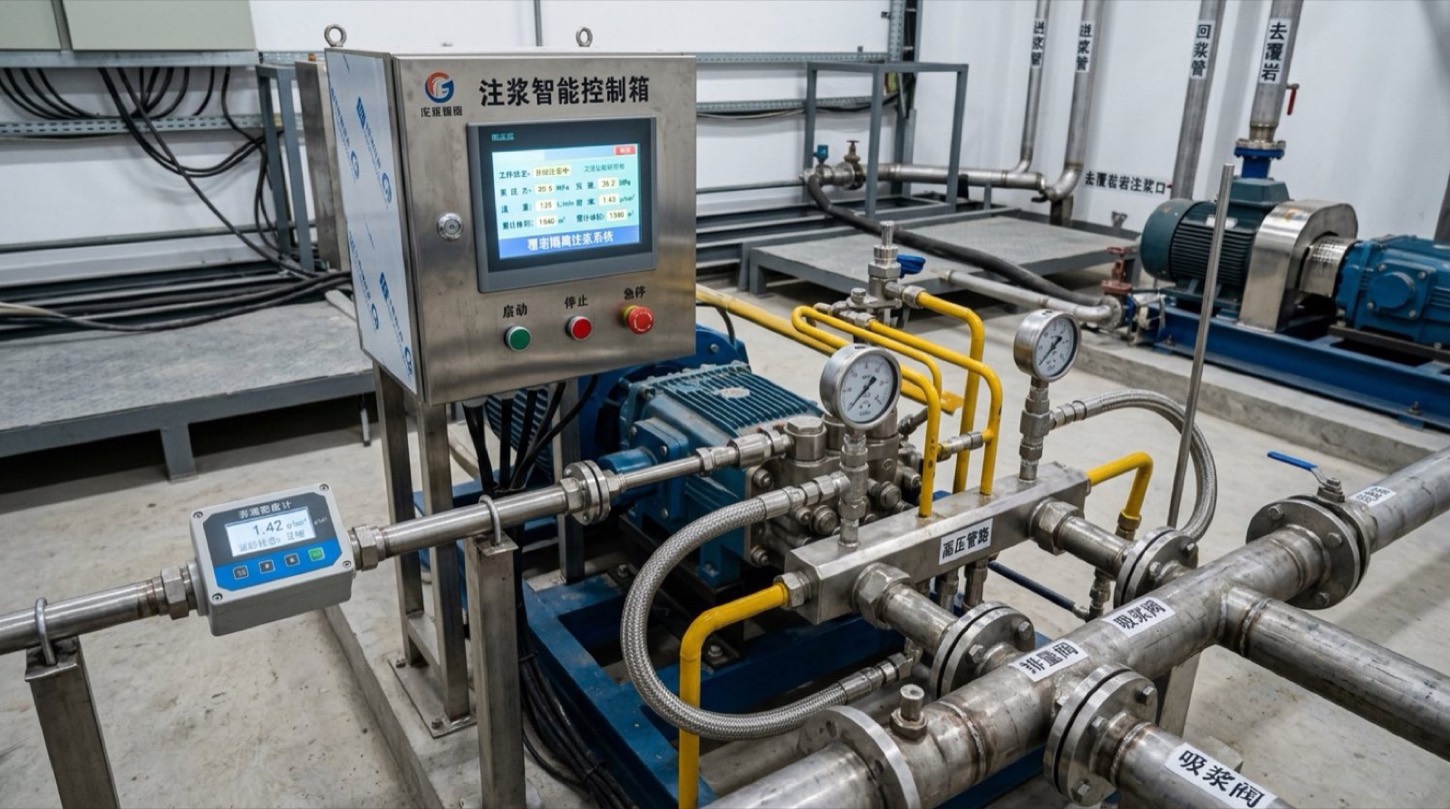

| 四级综合防爆防回火系统 | 水封式阻火器 + 细丝网干式防爆阻火器 | 耐受瓦斯爆炸冲击波 ≥1.5 MPa，毫秒级阻火 | 彻底阻绝地表点火源向老空区内部回火传播 |
| 原位 PRB 注浆充填泵站 | SGB 系列高压双液注浆泵机组 | 注浆压力 8.0~15.0 MPa，排量 180 L/min | 向地下采空区精准压注碱性微米级长效中和材料 |
四、 气水分离抽排与原位 PRB 反应墙构建施工 SOP
4.1 地表负压抽气与自动水汽分离作业规程
地表抽气系统必须严格保证瓦斯浓度平稳且杜绝水汽携带，施工工艺流程如下：
地表水平井完井及筛管段反向清水高压冲洗 (彻底清除孔壁附着泥饼，畅通抽采流道)
│
▼
装配孔口耐负压防爆密封井口装置 (配置高阻燃橡胶密封填料，测试气密性 30min 无泄露)
│
▼
连接立式两级旋流脱水脱渣器与气水分离器 (冷凝水沿底部自锁水封阀自动外排至处理池)
│
▼
开启大负压水环真空泵组梯级变频启动 (初始抽吸负压 -15 kPa，平稳升至额定 -35 kPa)
│
▼
投运微机在线气体组分色谱连续分析仪 (CH4、CO2、O2、CO 实时监测，氧气超 7% 自动降频报警)
│
▼
纯净瓦斯导入低浓度瓦斯发电机组并网发电 (瓦斯浓度稳定在 45%~65%，发电综合热效率 >38%)4.2 采空区深部构建原位碱性可渗透反应墙（PRB）工法
针对老空区低洼处积聚的万吨级酸性积水，为避免盲目强抽到地面处理带来惊人的基建与加药成本，推行“深部原位构筑 PRB 反应滤帘”工法：
- 定向钻孔精准投送碱性滤料骨架：由地表垂直钻孔下入采空区底板出水汇水断层前沿，压注石灰石粗砂粒（粒径 5~10mm）与废弃冶炼高炉重矿渣，构建厚度 3~5 米的高透水渗透滤水屏障；
- 补充注入长效微溶性纳米缓释碱性浆液：注入改性超细电石渣悬浮液与羟基磷灰石材料。水流穿过反应墙时发生温和持久的酸碱中和，硫酸根与钙离子生成不溶性硫酸钙石膏晶体自胶结，重金属离子被晶格牢固捕获钝化，实现地下水原位自愈净化。
五、 工程实践验证与生态资源双重效益对账
5.1 典型闭坑矿区地质与环境背景
山西阳泉矿区某已闭坑 5 年的历史老矿，采空区涉及 3 号和 15 号煤层，封闭采空区投影面积达 4.2 平方公里，测算老空区空腔积气容积达 850 万立方米，地下残留酸性积水储量达 120 万立方米。在矿井密闭后第 3 年，周边山谷裂隙检测到高浓度瓦斯无序逸散（局部瓦斯浓度达 15%~25%），地表泉眼排出的矿井水 pH 骤跌至 2.85，呈红褐色浓稠锈水状，全铁浓度高达 820 mg/L，下游农田灌溉受阻，环境生态督察列为重点督办销号重大隐患项目。
5.2 实施双向协同治理工程前后实测对账
中矿天智联合技术团队在老空区上方实施了 4 口地表 L 型定向瓦斯抽采井，配套建设了 2×1000 kW 瓦斯发电机组；同时在地下酸性水渗流主通道实施了 6 口原位 PRB 注浆中和滤墙。工程连续安全运行 12 个月后，各项环境与经济对账数据如下：
| 环境与资源对账指标 | 治理前自然封闭状态实测值 | 水气协同治理工程后实测值 | 环境质量改善与资源化收益 | 国家地表水与安全环保标准 |
|---|---|---|---|---|
| 老空区瓦斯抽采平均纯量 | 0 m³/min (地表无序逸散) | 4.25 ~ 5.60 m³/min | 年回收纯瓦斯超 2400 万立方米 | 变废为宝清洁利用 |
| 抽采瓦斯甲烷体积分数 | 不规则波动 (极易爆) | 48.5% ~ 62.0% (高浓稳定) | 完全满足燃气发电机组工况要求 | 安全高效燃烧利用 |
| 年瓦斯清洁发电收益 | 0 万元 | 年发电量 1650 万 kWh，创收 825 万元 | 实现环保工程完全自主盈利闭环 | 并入国家电网绿色售电 |
| 地下溢流水体 pH 酸碱度 | 2.85 (强酸性剧毒腐蚀) | 7.45 ~ 7.85 (弱碱性清澈水质) | 酸度削减 99.9% | 达到国家地表水 III 类标准 (6~9) |
| 水体总铁 Fe 离子浓度 | 820 mg/L (红褐色严重超标) | 0.22 mg/L | 铁去除率高达 99.97% | 国家达标红线 (≤0.3 mg/L) |
| 硫酸根离子 SO4(2-) 浓度 | 3850 mg/L | 185 mg/L | 硫酸盐削减 95.2% | 优于国家标准 (≤250 mg/L) |
| 地表温室气体甲烷年减排量 | 零 (直排大气加剧温室效应) | 年消减温室气体二氧化碳当量 32 万吨 | 成功申请 CCER 国家核证自愿减排量 | 践行碳达峰碳中和战略 |
5.3 治理前后出水水质与瓦斯抽采流量长周期平稳曲线
六、 常见问题解答 (FAQ)
答： 关键在于“地层沉陷稳态期靶区选址 + 套管外环空柔性吸能封固”。钻孔水平段严格布置在已停采 2 年以上的覆岩破裂相对稳定区，避开地表倾斜变形大断裂带。井身采用高强度油层套管（API N80/P110 级），并在造斜段与水平段套管外侧填充低弹性模量、高抗拉伸的特种橡胶粉改性柔性水泥浆（延展率超 20%），充当地下应变缓冲减震带，确保套管耐受深部轻微蠕变剪切达 15 年以上完好服役。
答： 采用“采空区负压等位自适应伺服调控系统”。在抽采井口安装连续高精度氧气（O2）与一氧化碳（CO）红外色谱传感器。当监测到抽采气流中氧气浓度由常态的 <2.5% 异常上升至 5.0% 时，PLC 自动减缓抽采泵变频转速，下调负压值，同时在地表对应的采动地裂缝区域采用推土机进行黄土深翻压实与黏土浆固化封闭，彻底切断地表空气倒灌漏风通道，将自燃发火隐患在萌芽期彻底杜绝。
答： 系统设计采用了“高孔隙大粒径骨架梯度布料 + 地表脉冲高压气水反洗再生”专利技术。PRB 反应滤帘采用粒径从内到外逐级递减（15mm → 8mm → 3mm）的梯度多孔层，空隙率保持在 42% 以上，金属氢氧化物絮凝体主要附着在颗粒深层微孔中。在地表预埋了 2 口高压反冲洗注气孔，每季度注入 5.0 MPa 脉冲高压压缩空气与无机清洗液，剥离老化的沉淀硬壳并排入沉渣池，维持反应墙 10 年以上透水与中和活性。
七、 现场技术自查与合规核验清单
- 老空区三维空间几何档案：核实闭坑采区开采边界、停采线坐标、回采上限及水文观测孔长期水位监测台账。
- 地表井场安全防爆间距：地表 L 型定向抽采井口、瓦斯脱水机房及发电机房与周边高压线、村庄民居满足国家消防安全防爆防护距离。
- 气体阻火防爆装置核验：水封阻火器水位实现自动补水联锁，阻火网片定期拆卸检查无锈蚀穿孔，安全防爆放散片完好有效。
- 地下水原位水质动态监测：采空区下游 500m 与 1000m 处布设水质生态监测盲井，每周全自动取样化验 pH、铁、锰、重金属指标。
- 发电机组烟气环保达标：低浓度瓦斯发电机组排气烟道配置脱硝脱硫处理装置，氮氧化物（NOx）排放浓度满足国家超低排放标准（≤50 mg/m³）。
- 老空区突水溃气应急预案：编制老空区异常承压反弹专项应急处置 SOP，配备大功率柴油移动排涝泵与应急负压排空火炬系统。
