一、 充填站粉体气力输送粉尘污染与配料波幅瓶颈
地面充填站是矿山充填的“心脏”。在水泥、粉煤灰及石灰粉等胶凝材料气力卸料与泵送过程中，普遍存在粉尘无组织排放严重与配料给料失准的双重难题。
1.1 粉料传输过程中的两大痛点
- 气力输送正压反吹溢尘：散装水泥车卸料压力高（0.2MPa），仓顶除尘器若滤袋堵塞，正压气体夹带粉尘冲破仓顶安全阀，导致站区粉尘漫天（浓度 $> 150\text{mg/m}^3$）。
- 失重给料流动固结冲料：粉煤灰在仓内易受潮结块或产生“鼠洞”悬料，突然下落产生“冲料”现象，导致配料比例瞬间偏离 15% 以上，严重影响井下充填体强度。
1.2 绿色洁净充填站建设要求
按照国家绿色矿山标准，充填站必须实现厂区粉尘零溢出（最高允许浓度小于 $8\text{mg/m}^3$），且给料系统需具备高动态精度。
---
二、 气力输送气固两相流与失重连续给料数学模型
通过气固两相流体力学计算给料与除尘流场。

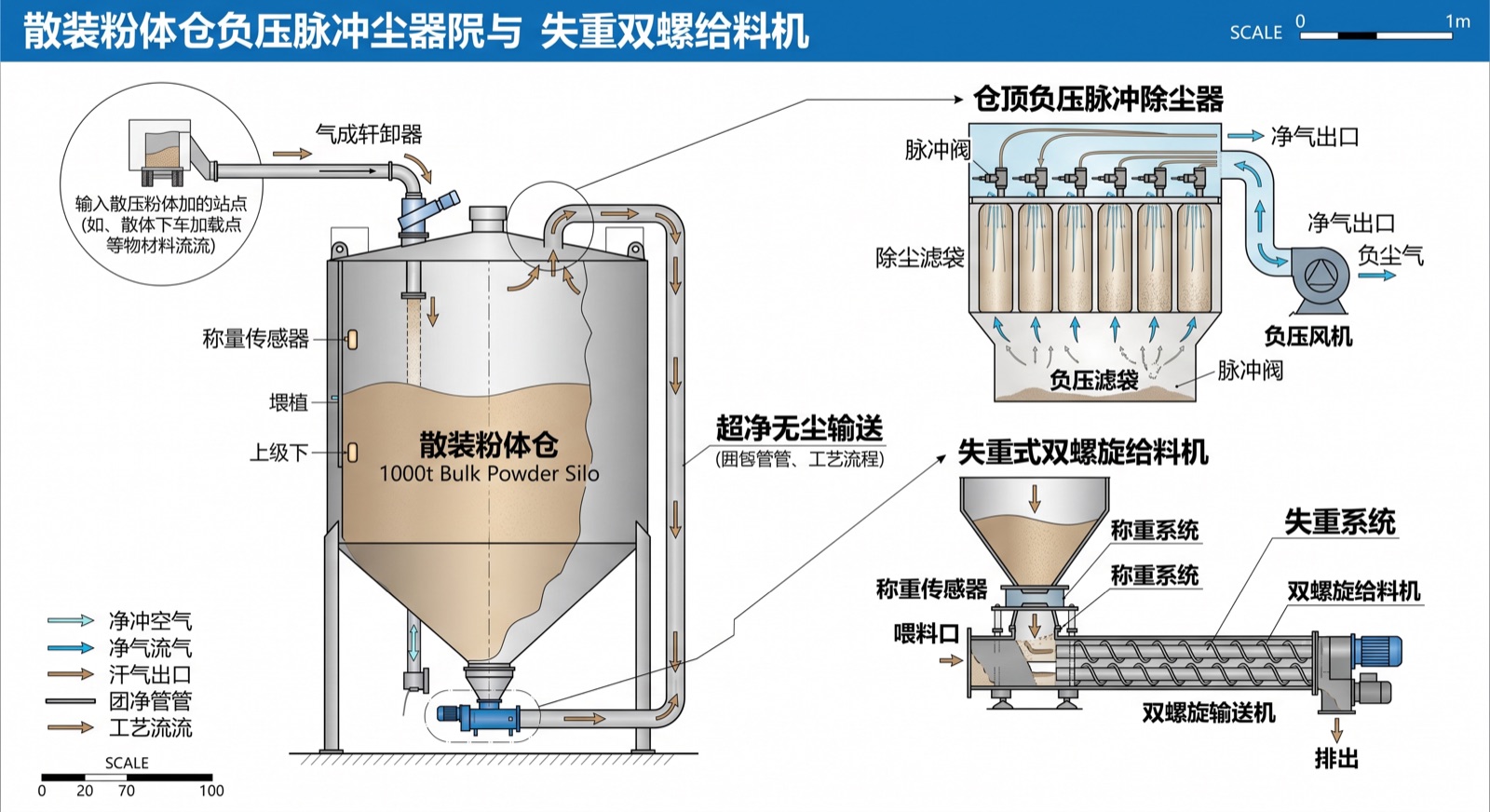

2.1 仓顶负压脉冲除尘气固过滤方程
除尘器滤袋压差 $\Delta P_{filter}$ 与滤饼厚度 $x_c$ 及过滤风速 $v_f$ 满足下式：
$$\Delta P_{filter} = \left( r_0 + k_c \cdot x_c \right) \cdot \mu_g \cdot v_f$$
其中 $r_0$ 为清洁滤袋阻力，$k_c$ 为粉尘比阻，$\mu_g$ 为气体粘度。采用在线脉冲喷吹清灰控制，将 $\Delta P_{filter}$ 稳定在 $800 \sim 1200\text{Pa}$，确保仓内维持 $-50\text{Pa}$ 的微负压环境。

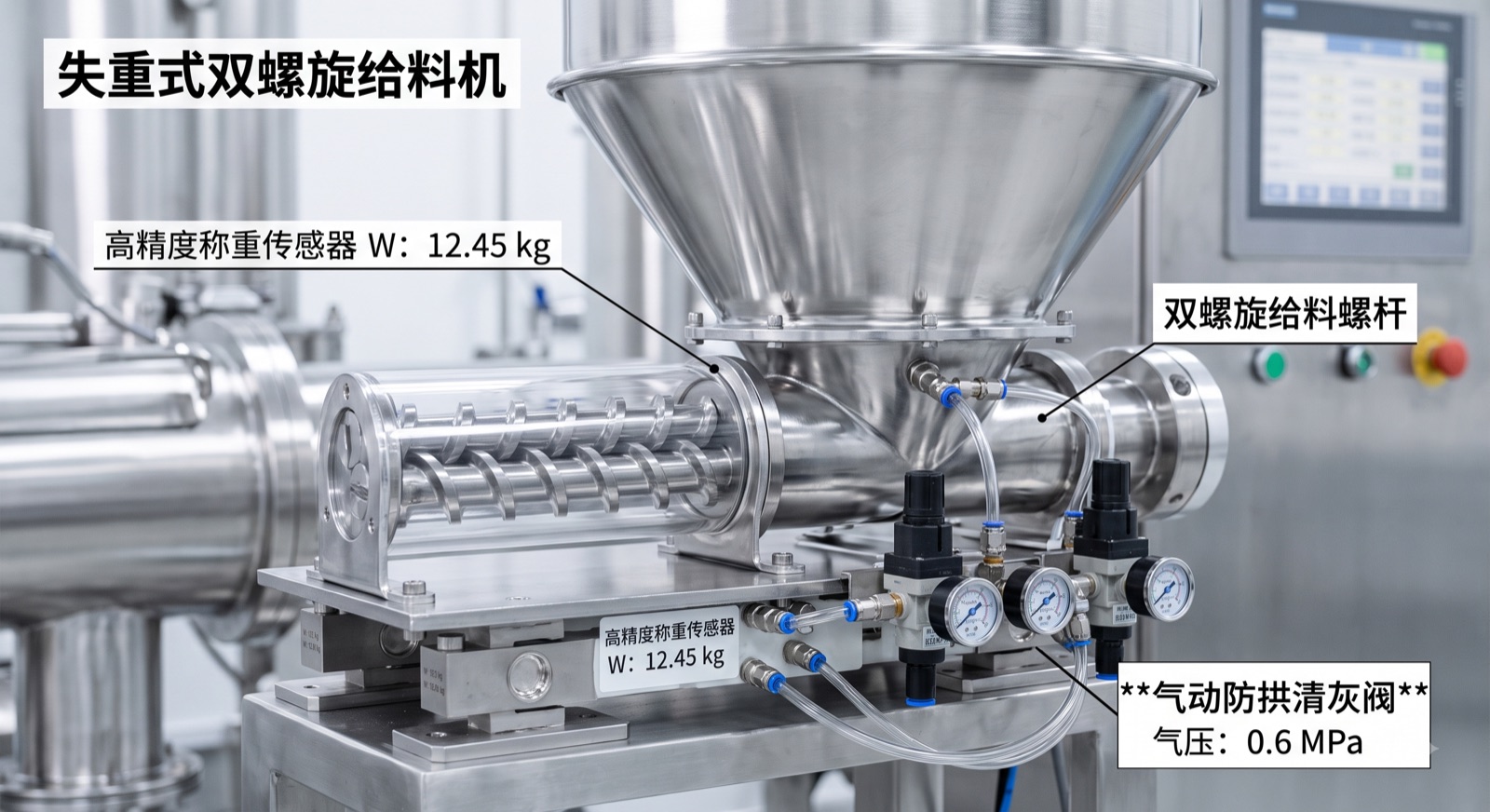

2.2 失重式双螺旋给料机流量控制方程
失重给料机通过计量仓重量减少速率 $dW/dt$ 实现流量 $Q_m$ 闭环控制：
$$Q_m = -\frac{dW}{dt} = \rho_b \cdot A_s \cdot p_s \cdot n$$
其中 $\rho_b$ 为粉料堆积密度，$A_s$ 为螺距截面积，$p_s$ 为螺旋节距，$n$ 为变频电机转速。引入智能 PID-模糊控制算法，消除粉料密度波幅，实现给料精度 $\le \pm 0.5\%$。
2.3 充填给料除尘性能对比表
| 系统性能指标 | 传统正压给料与单机除尘 | 负压脉冲除尘+失重给料 | 性能改善评估 |
|---|---|---|---|
| 站区无组织粉尘浓度 ($mg/m^3$) | $120 \sim 180$ (严重超标) | $3.5$ (超净排放) | 粉尘下降 97.5% |
| 胶凝材料配比动态误差 (%) | $\pm 8.5\%$ | $\le \pm 0.4\%$ | 计量精度提升 20 倍 |
| 仓内防悬料破拱响应时间 (s) | $180$ (人工敲击) | $0.2$ (气动破拱) | 反应速度大幅提升 |
| 除尘滤袋使用寿命 (月) | 3 | 24 | 寿命延长 8 倍 |
| 水泥粉煤灰浪费率 (%) | $3.2\%$ | $0.1\%$ | 节约材料费超 120 万元 |
---
三、 气力输送粉尘控制与高精度给料系统 SOP
严格执行“仓顶负压检测-气动破拱激活-失重给料校准-脉冲清灰”标准化操作 SOP。
[步骤01：粉体卸料前启动负压除尘系统] --> [步骤02：失重给料仓高精度称重传感器零点校准] --> [步骤03：变频双螺旋按配比失重给料] --> [步骤04：在线脉冲反吹清灰与粉尘监测]3.1 散装罐车卸料与除尘联动 SOP
- 卸料前负压风机启动：散装车接管前，优先开启仓顶负压离心风机，确保仓顶压力计显示 $-50 \sim -100\text{Pa}$。
- 正压气力输送压力限制：罐车卸料压力限制在 $0.15\text{MPa}$ 以内，防止大风量冲击除尘滤袋。
3.2 失重给料机高精度配料控制规范
- 加料段 (Fast Charging)：失重仓料位低于 20% 时，气动快开阀开启，高位仓向失重仓补料，补料过程在 8 秒内完成，给料机切换为容积模式。
- 失重给料段 (Gravimetric Control)：补料完成后，系统自动切回失重称重模式，实时计算 $dW/dt$，调节变频转速，配比误差稳定在 $\pm 0.5\%$。
---

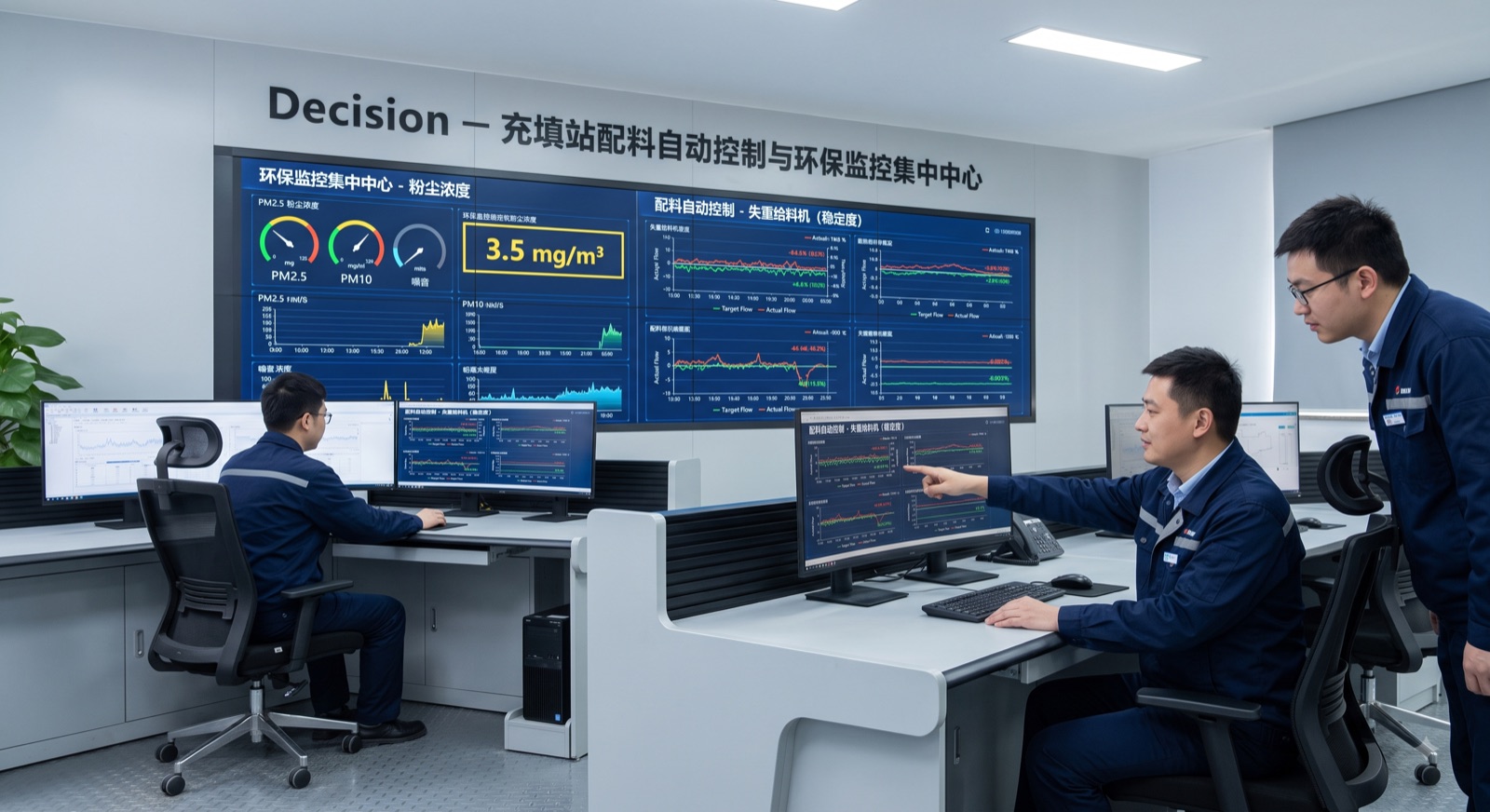

四、 站区粉尘浓度与失重给料配比精度实测数据对账
在地面充填站安装 12 个粉尘浓度在线监测仪与高精度称重传感单元，获得实测数据：
4.1 给料时间(s)与水泥配比误差(%)及粉尘浓度($mg/m^3$)演化曲线
下图展示了系统运行 0~300 秒过程中，配料误差与站区粉尘浓度的收敛曲线：
实测数据表明，失重给料系统使水泥及粉煤灰配料误差收敛于 $\pm 0.4\%$ 以内，厂区无组织粉尘降至 $3.5\text{mg/m}^3$，获评国家级绿色矿山充填示范站。
---

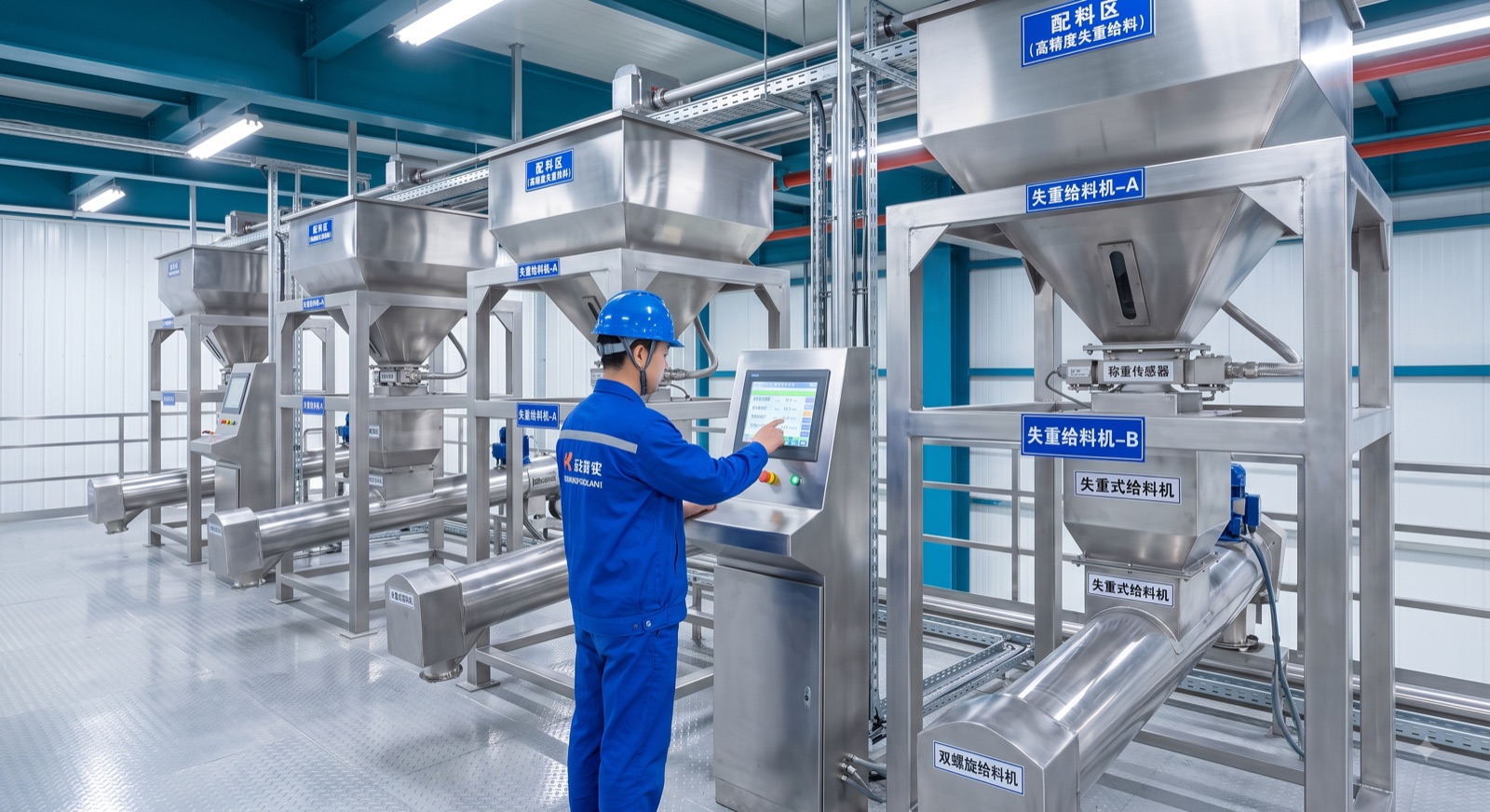

五、 特大型地面智能充填站环保与给料案例实践
某年产 200 万吨煤矸石膏体充填站，设置有 4 个 1000 吨水泥与粉煤灰大仓。
5.1 升级前后的效益对比
| 评估考核维度 | 升级前旧充填站 | 升级后智能环保充填站 | 改善效益分析 |
|---|---|---|---|
| 厂区无组织粉尘浓度 ($mg/m^3$) | $145$ (严重污染) | $3.2$ (绿色极洁净) | 粉尘下降 97.8% |
| 充填体强度达标率 (%) | 85.2% | 99.8% | 达标率提升 14.6% |
| 胶凝材料年浪费量 (吨) | 480 | 12 | 年节约材料费 150 万元 |
| 环评合规度验收 | 预警整改 | 100% 通过 (省环保示范) | 获评国家级绿色充填示范站 |
通过引入粉尘负压控制与失重式给料机系统，彻底解决了充填站粉尘脏乱与给料不稳的问题。
---
常见问题解答 (FAQ)
Q1：失重给料机在补料的几秒钟内，如何保持给料精度的连续性？
答： 系统采用了“失重-容积双模式无缝切换”算法。当高位仓向失重仓快速补料（通常 5~8 秒）时，系统自动锁定补料前的最后稳定螺旋转速，切换为高精度容积给料模式；补料完成后瞬时切回失重模式，全程给料无中断、无波幅。
Q2：布袋除尘器在南方高湿度环境下容易结露糊袋怎么办？
答： 我们在仓顶除尘器进气口安装了“电加热防结露除湿模块”，并将脉冲喷吹气源更换为经过冷干机干燥的压缩空气（露点温度 $<-40^\circ\text{C}$），有效防止水分与水泥粉尘在滤袋表面粘结糊袋。
---
充填站粉体给料与环保自查台账清单
在充填站日常运行与环保迎检前，请核对以下台账：
- [ ] 水泥与粉煤灰仓顶负压脉冲除尘器压差检测记录
- [ ] 失重式双螺旋给料机称重传感器标定与校验台账
- [ ] 粉体仓气动破拱与流化盘电磁阀运行状态清单
- [ ] 厂区及给料层无组织粉尘在线监测数据对账表
- [ ] 气力输送管道防磨损与密闭性定期巡检记录
- [ ] 充填站绿色环保与配料自动化 SOP 制度文本
---
