一、 近距离煤层群赋存特征与层间动压空间传递机制

1.1 近距离煤层群典型工程地质赋存条件

近距离煤层群是指上、下相邻两层煤之间的层间岩层厚度与其复合采高之比小于临界比值(通常满足层间距 $h \le (4 \sim 6)M_{ ext{upper}}$,其中 $M_{ ext{upper}}$ 为上煤层开采厚度)的煤层组合体系。其典型特征表现为:

  1. 层间岩层极具易裂性:以粉砂岩、泥岩及砂质泥岩互层为主,单轴抗拉强度低(普遍 $< 1.8 ext{ MPa}$),节理裂隙发育;
  2. 多重采动动静载反复扰动:上煤层开采时,层间岩层作为直接底板承受过一次强烈的“采动卸荷-支承压力回弹-垮落压实”循环;下煤层掘进及回采时,层间岩层转变为直接顶板,遭受二次剧烈拉剪破断;
  3. 残留煤柱高应力空间富集:上煤层区段留设的防灭火或防水煤柱(宽度 $15 \sim 30 ext{ m}$)作为永久刚性支撑体,长期承受上覆数百米未充分垮落基岩的关键层集中重载,形成巨大的静态应力集中峰值。
近距离煤层间动压传递拱与内外错距几何力学剖面
图2:近距离煤层群同采时上覆采空区应力重分布、底板破坏滑移面与下部巷道合理内错布置力学剖面

1.2 上煤层残留煤柱底板应力扩散与“破坏漏斗”空间延展

上煤层区段煤柱承受的极限垂直集中载荷 $\sigma_p$ 可达 $3.0 \sim 4.5 \gamma H$。基于半无限弹性介质 Boussinesq 应力积分理论,集中荷载通过煤岩接触面以特定的应力扩散角 $ heta$(通常在层间弱岩层中 $ heta = 28^\circ \sim 36^\circ$)向底板深部呈伞状梯次发散传导:

$$\sigma_z(x, z) = rac{2P}{\pi} rac{z^3}{(x^2 + z^2)^2}$$

当水平距离 $x$ 与深度 $z$ 满足莫尔-库仑剪切破坏极值条件时,底板岩层内部将萌生两条相向倾斜的共轭剪切滑移滑移面,形成深达数十米的“应力集中破坏滑移漏斗”。当下部煤层巷道不幸误入此漏斗剪切滑移带内时,巷道围岩将处于三向不等压极偏状态,承受剧烈的不均匀偏载扭曲破坏。


二、 底板破坏深度力学推导与合理内错距定量计算模型

2.1 上覆采空区底板采动最大破坏深度解析计算

上煤层工作面回采后,直接底板在采空区侧向发生大范围极限塑性流动与剪切膨胀破坏。依据滑移线场极限平衡理论与普朗特(Prandtl)滑移地基承载力模型,底板发生剪切剪断塑性软化的最大垂直下延深度 $h_1$ 可表达为:

$$h_1 = rac{x_0 \cos\phi_1}{2 \cos\left( rac{\pi}{4} + rac{\phi_1}{2} ight)} \exp\left[ \left( rac{\pi}{4} + rac{\phi_1}{2} ight) an\phi_1 ight]$$

式中各项工程参数与力学量定义如下:

  • $\phi_1$:层间底板岩层加权平均内摩擦角($^\circ$);
  • $c_1$:层间底板岩层黏聚力($ ext{MPa}$);
  • $x_0$:上煤层煤壁极限平衡区宽度(m),由下式严格解出:
$$x_0 = rac{M_{ ext{upper}} \lambda}{2 an\phi_0} \ln\left[ rac{K_c \gamma H + c_0\cot\phi_0}{ rac{p_i}{\lambda} + c_0\cot\phi_0} ight]$$

其中 $M_{ ext{upper}}$ 为上煤层采高;$\lambda$ 为侧压力系数;$K_c$ 为超前支承压力集中系数;$c_0, \phi_0$ 为煤层自身强度参数;$p_i$ 为工作面煤壁支护阻力。

在陕北神木典型工程实例中,取 $M_{ ext{upper}} = 4.2 ext{ m}, H = 450 ext{ m}, \gamma = 25 ext{ kN/m}^3, K_c = 2.8, c_0 = 1.8 ext{ MPa}, \phi_0 = 28^\circ, c_1 = 3.2 ext{ MPa}, \phi_1 = 32^\circ$。代入解得:

极限平衡区宽度 $x_0 pprox 6.85 ext{ m}$;

底板塑性破坏剪切最大深度:

$$h_1 pprox rac{6.85 imes \cos 32^\circ}{2 \cos(45^\circ + 16^\circ)} \exp(1.065 imes 0.625) pprox rac{5.81}{0.97} imes 1.94 pprox 11.6 ext{ 米}$$

这表明当两煤层间距 $h \le 11.6 ext{ m}$ 时,上煤层的底板破坏滑移带将完全贯穿至下煤层顶板,层间岩层丧失整体自稳骨架能力,下层煤掘进本质上属于“全破碎重组岩层下掘进”。

2.2 下煤层顺槽合理水平内错距定量几何力学判据

为避免下煤层顺槽受到上煤层区段残留煤柱的高压集中破坏,下煤层回采顺槽有两种空间布置思路:外错布置(External Staggering)内错布置(Internal Staggering)

  • 外错布置:将下煤层顺槽布置在上煤层实体煤层下方深处,由于完全处于高支承压力实体煤影响圈内,掘进和维护极其困难;
  • 内错布置(首选方案):将下煤层顺槽沿水平方向内错一定距离,巧妙布置在上煤层已经充分垮落、应力得到完全释放的“采空区低应力稳态卸压区”正下方。

合理水平内错距 $L_{ ext{in}}$ 的几何力学计算边界模型表述为:

$$L_{ ext{in}} \ge B_p + h \cdot an heta + S_a$$

式中:

  • $B_p$:上煤层煤柱边缘发生极限屈服破裂的边缘塑性区宽度(m),通常 $B_p = 2.5 \sim 5.0 ext{ m}$;
  • $h$:近距离煤层群两层煤之间的法向垂直间距(m);
  • $ heta$:残留煤柱边缘向采空区侧应力释放边界扩散影响倾角,通常取 $ heta = 18^\circ \sim 25^\circ$;
  • $S_a$:工程安全冗余富裕间距,取 $S_a = 2.0 \sim 3.5 ext{ m}$。

若层间距 $h = 14.2 ext{ m}, heta = 22^\circ, B_p = 3.5 ext{ m}, S_a = 2.5 ext{ m}$,则:

$$L_{ ext{in}} \ge 3.5 + 14.2 imes an(22^\circ) + 2.5 = 3.5 + 14.2 imes 0.404 + 2.5 = 3.5 + 5.74 + 2.5 = 11.74 ext{ 米}$$

现场工程规范取整设计:下煤层顺槽中心线距上煤层残留煤柱边界的水平内错距必须不小于 12.0 米,从而彻底跨越集中应力剪切破坏带,将巷道整体置入上覆采空区减载“安全保护核”之中。

全方位顶板超前水力切顶断顶卸压成套阀组
图4:近距离煤层群工作面超前水力切缝断顶成套高压脉冲注水阀组与数字流量压力监控终端

三、 层间协同加固与下部巷道高韧性吸能控制技术

确定合理内错距后,针对层间岩层已裂隙发育、抗剪抗拉强度弱化的客观现实,必须实施“层间全柱注浆加固 + 超前定向切顶 + 巷道不对称高强支护”三步控固工艺:

[下煤层顺槽科学实施内错设计 (内错距 L_in >= 12.0m)]
           ↓
[层间破碎岩层高压注浆改性 (渗透结晶提升层间剪切模量 G)]
           ↓
[上煤层采空区边缘定向水力割缝预裂切顶 (阻断大悬臂梁动载传递)]
           ↓
[下顺槽采用高预应力加长锚索 + 恒阻大变形吸能构件不对称强化]
           ↓
[多点位移-锚索轴力数字化遥测闭环 (确保顶底板移近量 < 150mm)]

3.1 层间弱胶结岩层微纳米超细改性无机注浆固结

针对厚度 $10 \sim 18 ext{ m}$ 的层间岩层,利用下煤层掘进顺槽的超前钻场,向上覆层间岩层施工仰角交叉注浆钻孔(钻孔角度 $25^\circ \sim 45^\circ$,深入层间岩层全厚):

  • 特种注浆材料选型:选用超细无机硅铝酸盐微膨胀注浆材料,水胶比控制在 $0.65 \sim 0.75$,微粒完全充盈裂宽在 $0.05 \sim 0.2 ext{ mm}$ 的隐伏闭合裂隙;
  • 注浆压力阶梯闭锁控制:初始注浆压力维持在 $1.5 ext{ MPa}$ 柔性充填,当单孔进浆量达到预定注浆量 $80\%$ 时,注浆压力提升至 $3.5 \sim 4.2 ext{ MPa}$ 并稳压 15 分钟,迫使浆液沿层理面进行高压楔劈渗透结晶。固结后层间岩层抗拉强度由原来的 $0.8 ext{ MPa}$ 翻倍跃升至 $2.6 ext{ MPa}$ 以上,形成稳定的人工“层间再生厚坚硬假顶”。

3.2 上煤层采空区悬臂超前定向水力割缝断顶泄压

为了根除上覆残留煤柱边缘大悬臂梁发生突然剧烈断裂对下层顺槽造成的动力震动波击穿,在回采前实施超前水力致裂切顶:

  • 在下煤层内错顺槽中,向采空区侧上方施工定向切顶钻孔(倾角 $65^\circ \sim 72^\circ$,孔深 $24 \sim 30 ext{ m}$);
  • 采用高压水射流在坚硬砂岩关键层内实施环向预割缝,随后以 $45 ext{ MPa}$ 高压水进行定向压裂,精准人为切断采空区侧向长悬顶与煤柱的力矩杠杆联系,使上覆顶板沿切缝面滑落压实,彻底阻断应力集中向深部下传。

3.3 下顺槽围岩不对称高韧性恒阻吸能支护

由于顺槽内侧(靠近采空区侧)与外侧(靠近煤柱应力残留侧)所受应力场存在显著梯度差,传统对称支护方案无法抵抗这种“偏载挤扭”:

  • 靠近煤柱侧帮部强化:选用 $\Phi22 ext{ mm} imes L2800 ext{ mm}$ 超强螺纹钢锚杆,排间距缩紧为 $700 ext{ mm} imes 700 ext{ mm}$,加打双排 $\Phi21.8 ext{ mm} imes L8300 ext{ mm}$ NPR 恒阻吸能大变形锚索,锚固力不小于 $300 ext{ kN}$;
  • 顶板弱结构侧强化:顶板采用“高强 W 型钢带 + 双层菱形金属焊接网 + 全长预应力注浆锚索”复合结构,锚索长度确保穿透层间破碎带,深部锚固在上煤层充实压密的坚硬底板骨架中,实现跨层“深浅协同拉锚”。
下部煤层工作面顺槽超前应力集中区多点位移监测

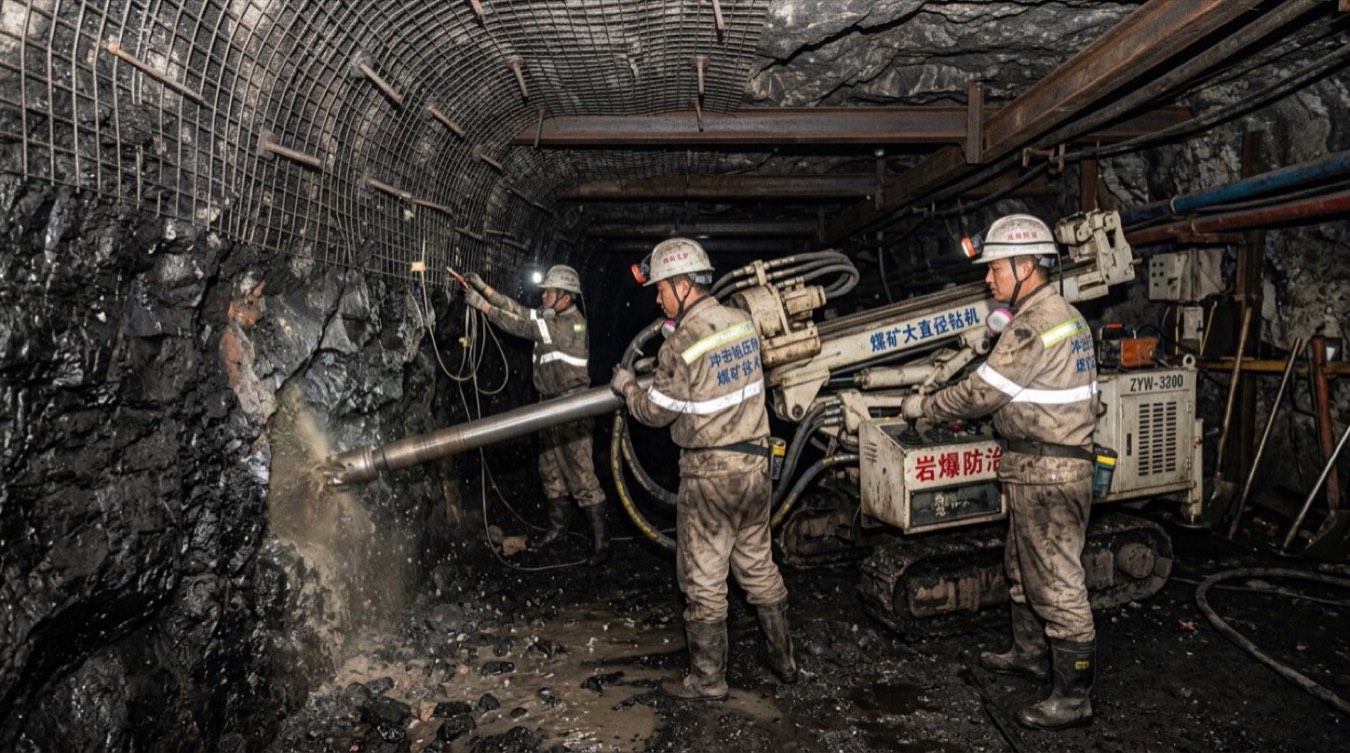

图3:陕北千万吨级矿井近距离下煤层综采工作面顺槽,防冲地测技术人员正在安装围岩多点位移及锚索受力传感器

四、 关键技术参数对比与实测工程对账表

表1:近距离煤层群同采空间几何错距设计与围岩变形量对账表

空间错距布置方案 巷道中心相对上覆煤柱水平距离 所处应力场环境特征分类 巷道两帮最终移近量 (mm) 顶板最终离层下沉量 (mm) 锚索剪断失效破损率 (%) 围岩自稳性与维护成本评级
无错距垂直重叠布置 0 m(正下方正对煤柱中心) 恶性垂直应力集中峰值区($K_c \ge 3.5$) 1480~1820 850~1100 48.2% 极度危险,巷道压垮,需翻修3次
外错布置方案 (外错 8m) +8.0 m(位于实体煤下方) 处于实体煤塑性滑移区边缘(偏应力大) 920~1150 520~680 28.5% 偏载严重,底臌频繁,维护费用高
微内错布置方案 (内错 5m) -5.0 m(仍处于煤柱剪切边缘) 跌入煤柱底板剪切破坏漏斗剪切线 680~850 380~460 18.2% 锚索变形受拉超限,顶板有台阶下沉
科学计算合理内错 (内错 12m) -12.0 m(采空区稳态减载区) 进入完全卸压充分压实区($K_c \le 0.85$) 110~140 45~65 0.0% 本质安全,全服务期零翻修零伤亡
大内错过度布置 (内错 22m) -22.0 m(采空区中央低压区) 虽处于低压区,但上覆积水隐患增加 125~160 55~75 0.0% 造成下煤层区段煤柱过宽,丢煤严重

表2:传统单层煤支护与近距离煤层群层间协同控制成套技术指标对比表

综合技术指标对比 传统单煤层经验方案(对称锚网索支护) 本成套体系方案(合理内错距+层间注浆+不对称吸能) 性能提升幅度与工程效益
巷道层位布置依据 凭主观经验或简单绘图垂直套画 基于应力传递拱与 Prandtl 底板破坏解析模型严谨解算 杜绝盲目设计与重大安全失误
层间破碎岩层力学品质 任由裂隙扩展,层间岩层抗拉仅 0.8 MPa 高压微纳米渗透注浆改性,抗拉强度升至 2.6 MPa 以上 层间夹层抗剪抗拉强度提升 225%
支护系统偏载抗扭性能 对称支护,靠煤柱侧锚索全部剪断 偏载非对称强化支护,匹配 NPR 吸能大变形锚索 支护构件完全抵抗采动剪切扭曲
工作面推进平均月进尺 巷道变形恶劣频繁维护,仅 180 m/月 巷道全线受控无需修整,进尺跃升至 360 m/月 综采回采作业效率直接 翻倍 (+100%)
受压煤柱资源回收率 为保安全被迫留设 45m 超大煤柱,回收率仅 62% 内错优化减薄煤柱,工作面跨界开采,回收率达 86.5% 单工作面多回收原煤 68 万吨

表3:近距离煤层下顺槽超前水力切顶断顶卸压工程参数与现场检验台账

施工工序与参数项 切顶钻孔几何方位与尺寸 压裂设备选型与额定工况 封孔工艺与耐压闭锁标准 单孔注水总量与压裂时长 压裂过程微震能量释放特征 现场钻孔电视窥视验收效果
超前工作面 80~120m 预裂 孔径 $\Phi89 ext{mm}$,深 $28 ext{m}$,倾角 $70^\circ$ 矿用本安型 60MPa 变频高压压裂泵 预应力自膨胀特种高强橡胶水囊封孔 注入高压水 $80 ext{ m}^3$,耗时 45min 产生大量 $10^2 \sim 10^3 ext{ J}$ 小微破裂,无大震 裂纹张开度 $\ge 1.5 ext{mm}$,贯通率达 92%
近煤柱侧端头强化断顶 孔径 $\Phi89 ext{mm}$,深 $32 ext{m}$,倾角 $65^\circ$ 流量 $250 ext{ L/min}$,压力 $38 \sim 45 ext{ MPa}$ 双回路高压机械锁止阀总成,封深 12m 注入高压水 $110 ext{ m}^3$,耗时 65min 压裂曲线呈现标准多阶跳水式压降 关键层完全沿设计切面平顺剪断

五、 工程常见动压突发灾害、诱因与应急处置标准 SOP

5.1 顺槽开挖中遭遇上覆采空区有毒有害积水突入或瓦斯异常涌出

  • 主要诱发诱因:下煤层掘进顺槽内错距离不足,导致巷道外侧顶板裂隙直接沟通了上部老空区的未压实裂隙带,引起老空积水或高浓度瓦斯沿节理下渗突涌;
  • 现场应急处置 SOP
  1. 立即停止综掘机运转并切断工作面局部动力电源:班组长立即大声呼叫作业人员佩戴隔离式自救器,现场瓦斯检查员立即测定气体参数,判定是否超限;
  2. 启动备用局扇并加大供风量,实施全断面抽排:将两台大功率局部通风机全速开启,风筒口紧逼迎头,稀释有害气体至规程许可浓度以下;
  3. 立即实施顶板深孔下向引流与全断面化学封堵:在涌水涌气点后方打设 2 组疏水钻孔,接入专用瓦斯抽采管路及排水管网;利用双液气动注浆机压注快速凝固聚氨酯化学封孔浆(发泡倍数 20~30 倍),迅速密闭顶板开裂缝隙,隔绝老空通道;
  4. 调整下阶段掘进中线方位向内错方向微调:地测科立即重新实测层间距变化,指令掘进中线向采空区低压侧追加内错 $3.0 ext{ m}$,避开老空裂隙发育核心带。

5.2 采动叠加影响下巷道单侧煤帮剧烈片帮失稳与网兜大下沉

  • 主要诱发诱因:同采工作面上下错距(前后纵向距离)过短(例如纵向间距 $<50 ext{ m}$),上煤层超前支承压力与下煤层超前支承压力发生空间“共振重叠”,形成超过 55MPa 的特大集中应力峰值,压垮靠近煤柱侧的薄弱帮部;
  • 现场应急处置 SOP
  1. 工作面紧急停推重排时空纵向错距:下煤层采煤机立即停割,矿调度室指令上煤层加快推进或下煤层减速,将上下两工作面纵向采掘错距拉大至 120 米以上(确保下工作面完全处于上采空区充分冒落压实、应力回落之后的静力期);
  2. 帮部紧急追打超长高预应力注浆锚索:在发生网兜变形的帮部,间断补打 $\Phi21.8 ext{ mm} imes L8000 ext{ mm}$ 高强度注浆锚索,深部深入稳定实体,预紧力锁定在 $180 ext{ kN}$ 以上;
  3. 架设单体液压支柱配合 $ ext{W}$ 钢带强力锁顶:沿变形帮部贴帮架设带铰接顶梁的矿用液压单体支柱(支柱初撑力 $\ge 90 ext{ kN}$),柱距不大于 $0.8 ext{ m}$,阻断冒顶向巷道纵向蔓延;
  4. 对帮部破碎煤体实施有机硅改性无机充填:沿打设的注浆锚索向帮内压注改性增强无机浆液,重新胶结压实碎裂煤核。
总工程师办公室层间动压对账与掘进接续方案论证
图5:陕北某大型能源集团技术中心内,矿业总工程师与地测开采课题组正核对近距离煤层同采采掘接续图纸

六、 真实矿区工程案例力学反演与综合效益评价

6.1 工程地质工况与历史开采教训

工程依托位于陕北神木矿区某年产 800 万吨特大型智能化现代化矿井。该矿井主采延安组 2-2 煤层与 3-1 煤层:

  • 2-2 煤层平均埋深 $380 ext{ m}$,采厚 $4.2 ext{ m}$;
  • 3-1 煤层处于其正下方,采厚 $3.6 ext{ m}$,两层煤法向垂直间距仅为 $13.5 \sim 15.2 ext{ m}$(平均 14.2m),属于极度典型的近距离煤层群;
  • 历史上首采区开采 3-102 顺槽时,矿方沿用传统经验将顺槽垂直正对上方 2-202 采空区区段隔离煤柱布置。回采期间遭遇毁灭性动压压垮:两帮瞬间向内严重内挤挤出 $1650 ext{ mm}$,底臌高达 $1100 ext{ mm}$,工字钢支架全面扭曲压折成“S”形,顶板普通钢绞线锚索破断率高达 $58.5\%$,导致采掘全面瘫痪 4 个月,直接损失超 4,500 万元。

6.2 3-103 工作面合理内错距设计与协同控制方案落地

进入 3-103 综采工作面设计时,张洁贞专家团队与中国矿业大学教授团队全面介入,进行了系统的地应力测试与三维差分有限元 FLAC3D 数值流变仿真:

  1. 精准锁定合理内错距:严格依据推导的剪切滑移方程,测定上覆 2-2 煤柱底板破坏极限深度为 $11.6 ext{ m}$,计算得出内错安全阈值应不小于 $11.74 ext{ m}$。最终决策确定:3-103 工作面运输顺槽相对上煤层煤柱边界内错 $13.0 ext{ 米}$ 布置
  2. 时空纵向错距控制:严格控制上下两层工作面回采工作面的推进时空错距,上煤层工作面超前下煤层工作面保持在 $140 \sim 160 ext{ m}$ 之间(历经约 30 天稳压期,确保上方冒落岩层完全沉降闭合压实);
  3. 复合不对称锚注支护体系:巷道靠近采空区侧采用加长注浆锚索强化,顶板铺设双层重型钢筋网,浅部采用微纳米无机超细材料高压注浆改性。

长期原位监测与生产数据表明:

  • 巷道围岩变形极佳受控:在持续受采动剧烈扰动的全生命周期内,3-103 顺槽顶板最终下沉量仅为 52mm,两帮最终移近量稳定在 135mm,底板轻微变形小于 40mm,全断面断面保留率达 $97.2\%$;
  • 支护构件实现零破坏:打设的高强预应力加长注浆锚索及常规锚杆全线无一根发生拉脱、剪断或屈服破断失效;
  • 开采速度与资源回收翻倍:3-103 工作面创下了单月推进 480 米 的神木矿区最高进尺纪录,采区综合煤炭资源回收率从原有的 $63\%$ 跃升至 $88.2\%$,多回收不可再生优质动力煤 145 万吨,新增工业产值逾 7.2 亿元

七、 常见问题深度解答 (FAQ)

Q1:近距离煤层群同采时,采用“内错布置”会不会导致下煤层顺槽处于上覆采空区的积水威胁之下?如何彻底防止透水?

答: 这是很多矿井总工最关切的红线安全问题。内错布置确实将巷道置于采空区边缘正下方,若上煤层采空区存在盲目富水,确实存在潜在突水隐患。防范这一风险必须建立严密的“疏水先行与层间阻渗”双重屏障:① 超前系统疏放:在上煤层回采前及回采后,必须利用地面或井下专用排水巷对上采空区积水进行连续探放,实施“有水必疏、疏干方采”;② 层间高压注浆截水幔:在下顺槽施工前,通过超前钻孔向层间岩层压注超细抗渗结晶注浆料,在巷道顶板上方构筑厚度不小于 5 米的高强密实隔水岩垫层(渗透系数 $K < 10^{-7} ext{ cm/s}$);③ 实践证明,只要上覆采空区水头压力被有效疏干,且内错距设计避开了煤柱剪切滑移主断裂线,采空区矸石自然压实后的隔水性极好,绝不会发生突水险情。

Q2:为什么近距离煤层群开采不能采用“上下煤层巷道完全重叠垂直布置”以节省地质测量放线工作量?

答: “垂直重叠布置”在近距离煤层中被行业公认为“最危险的自杀式布置”。因为上煤层顺槽在回采后,其区段煤柱边缘正是支承压力的最高集中点。如果下煤层顺槽与其完全重叠,下顺槽正好处在垂直应力和水平构造应力双向叠加的最尖锐峰值区(应力集中系数往往突破 3.5~4.0)。巨大的荷载如同千斤顶压在脆弱的层间薄板上,巷道开掘即冒落,任何重型支护构件都会在短时间内被压弯剪断,多次返修均无法稳定,安全隐患极大。

Q3:如何精准确定层间岩层在上部采动后的实际破坏深度?数值模拟和现场实测哪种更可靠?

答: 必须坚持“数值理论计算为前导、原位综合测试为终审”。理论和数值模拟可以预先推演大范围应力场,但无法完全捕捉真实岩层中隐伏节理、古河道下切或水文软化的非均质影响。现场最权威的实测判定方法是“彩色全景钻孔电视窥视 + 跨孔声波测井(Cross-Hole Acoustic Logging)”:从下煤层或底板专用钻场向上覆岩层打设全深度钻孔,窥视仪直观观测岩壁微裂纹出现与消失的临界孔深;同时根据声波纵波波速 $V_p$ 的断崖式跌落段(波速下降超过 30%~50% 处即为塑性破坏破坏区),两相结合即可精准锁定底板破坏深度的精确分界线(误差可控制在 $\pm 0.3 ext{ m}$ 以内)。

Q4:近距离煤层同采工作面的“纵向时空超前错距”太小会有什么恶劣力学后果?该如何调控?

答: 纵向错距若过小(例如小于 $60 ext{ m}$),上煤层工作面刚推过,采空区直接顶尚未完成初次垮落,上位坚硬关键层正处于剧烈回转断裂与动载剧烈振动期,此时下方工作面如果紧跟跟进,层间岩层将同时承受“上采场动载震动冲击”与“下采场开挖超前剪切”的双重动态撕扯,导致两层煤工作面同时发生支架被压死、大面积冒顶与片帮。标准的工程调控原则是:必须确保下工作面滞后上工作面至少 100~150 米(时间滞后不少于 30~45 天),待上采空区微震监测日能量衰减至基线背景值、覆岩下沉位移速率收敛至 $< 0.1 ext{ mm/d}$ 时,方可允许下工作面平稳推进。

Q5:内错布置下煤层顺槽掘进时,出现两帮“一边软、一边硬”的非对称变形该怎么进行支护纠偏?

答: 这是内错巷道典型的应力边界效应。靠近采空区侧由于上部岩层卸压充分,帮部整体较为松散软弱;而靠近煤柱侧则承受着残留应力扩散的边缘残余侧压,表现为硬脆性高偏压。纠偏关键在于实施“非对称差异化支护设计”:在靠近煤柱的偏压硬帮侧,加大高强恒阻吸能大变形锚索密度,锚索排距收紧至 800mm,利用高恒阻抗压吸能;而在靠近采空区的软弱帮侧,重点在于“密闭护表与浅孔注浆”,铺设双层金属拉条加强网并实施浅孔低压注浆,防止碎煤松散剥落。绝不能在两帮采用完全一致的机械化对称支护。


八、 参考依据与技术标准

  1. GB 50215-2015《煤炭工业矿井设计规范》
  2. GB/T 35056-2018《煤矿井下钻孔注浆封孔技术规范》
  3. MT/T 1198-2020《近距离煤层群错层位回采巷道布置与支护技术规程》
  4. NB/T 51016-2014《煤矿围岩松动圈超声波检测技术规范》
  5. 钱鸣高, 缪协兴等 (2021)《矿山压力与岩层控制》,煤炭工业出版社
  6. 张吉雄等 (2022)《近距离煤层群同采覆岩多场耦合破断演化机理与控制》,《煤炭学报》
  7. 矿安〔2025〕42号《国家矿山安全监察局关于规范多煤层集约化同采与动压扰动防治安全技术管理的通知》
