摘要与核心技术全景
随着我国煤矿开采深度以每年 10~25 米的速度向地层深部持续延深，千米深埋矿井数量日益攀升。深部极端开采地质环境呈现出显著的高地应力、高孔隙水压与高地温复合特征。在千米深度，原岩地温梯度通常为 2.8~3.6℃/100m，采掘作业面原岩温度普遍攀升至 42~52℃。高温围岩以极高的导热通量持续向进风流和采掘空间释放显热；与此同时，千米深立井下行进风流在重力场自压缩热效应下，每下行 100 米干球温度绝热上升约 0.98℃，千米垂直落差导致进风流基准温升达 9.8℃ 左右；再叠加大功率综采机组、重型刮板输送机、变频乳化液泵站及胶带输送机的剧烈机电散热，以及井下断层裂隙渗流的高温地下水散发大量潜热，导致采掘工作面及顺槽巷道空气温度普遍高达 34~38℃，相对湿度常常处于 90%~98% 的近饱和水汽状态。
在如此恶劣的湿热环境下，井下作业人员汗液蒸发受阻，体温调节机能濒临紊乱失衡，极易诱发重度中暑、脱水、注意力涣散等职业健康损害与重大安全事故隐患，工人劳动作业工效大幅暴跌 60% 以上。根据《煤矿安全规程》第二百七十五条的法定红线规定：采掘工作面的空气温度不得超过 26℃，机电设备硐室的空气温度不得超过 30℃；当采掘工作面的空气温度超过 30℃ 时，必须停止作业。在深井高地温极端工况下，单凭传统的“加大矿井通风量”物理降温手段已完全失效——过大的风速不仅受到《规程》风速上限（采煤工作面最高风速 4.0 m/s）的刚性制约，更容易造成井下煤尘飞扬与风阻能耗呈三次方的爆炸式飙升，且深部高温风流本身已丧失载冷吸热能力，必须建立现代化的矿井人工机械制冷降温工业体系。
中矿天智联合中国矿业大学通风防灭火与人工制冷工程科研团队，针对千米深井热湿负荷跨度大、空间战线长、地质构造复杂等工程瓶颈，深入攻关形成了“地面集中制冰/集中制冷大温差输送 + 井下分布式相变微胶囊（PCM）二次储能削峰释冷”成套核心技术。本文系统构建深部巷道围岩-风流非稳态共轭共形对流换热传热力学偏微分方程，推导出采煤工作面与综掘工作面显热、潜热综合动态冷负荷解析算法；详细解析地面双级螺杆压缩机制冰系统、井下高压三通无动密封高低压水液压力交换器（PEX/PEL）能级匹配规程；重点剖析工作面便携移动式气水两相高效空冷器与大功率冷风幕控温工艺。该成套技术在山东新汶、巨野矿区及河南千米深井成功推广应用，将千米高热工作面温度精准锚定在 24.5~25.8℃，构建了绿色、低碳、高可靠性的深部矿井热害治理工程范式。
一、 千米深井多场耦合热源构成与热湿负荷演化机制
1.1 深部热源多源异构解析与定量贡献矩阵
千米深部井巷空间的热湿环境是由多种内外部热源非线性交织形成的复杂热力学系统。依据能量输入形式与热力学边界条件，其核心致热源可细分为以下五大类：
- 高温围岩导热放热（占比 42%~55%）：地温随深度呈对数与线性复合递增。千米深井地温梯度使得围岩原岩温度高达 45~50℃。巷道开挖破坏了原始地层热平衡，暴露出的围岩表面与低温通风流之间形成巨大温差驱动力，显热通过非稳态热传导与对流持续输入风流；
- 进风流自压缩热效应（占比 18%~24%）：新鲜风流从地面沿千米立井下行过程中，受大气重力场位能转化为焓值，发生准绝热压缩过程。理论温升率为 $\frac{g}{c_p} \approx 0.98\text{℃}/100\text{m}$，千米落差直接使风流温度抬升 9~10℃，成为不可逆的基础热负荷；
- 大功率重型采掘机电装备散热（占比 15%~22%）：现代化千万吨级综采工作面配备了大功率电牵引采煤机（2×1000 kW）、刮板输送机驱动电机（3×1200 kW）、破碎机（400 kW）及泵站系统，工作面总装机功率达 8000~15000 kW。其中约 85%~92% 的电能最终在封闭作业空间内衰变为机械摩擦热与电磁显热；
- 高温地下裂隙涌水散热散湿（占比 8%~15%）：穿过高温基岩的涌水水温通常高于采掘面气温，流动汇聚过程中不仅释放可观的对流显热，更在空气界面剧烈蒸发，贡献巨大的潜热负荷，导致采掘工作面相对湿度飙升至 90% 以上；
- 煤炭慢速低温氧化放热（占比 3%~6%）：采空区遗煤、巷道煤壁在漏风渗流条件下发生低温氧化反应，持续释放微量显热与一氧化碳、二氧化碳等气体。
1.2 深部湿空气焓湿图变换与湿热负荷对人体的热应激损伤
湿空气的热力学状态由干球温度 $t$、相对湿度 $\varphi$、含湿量 $d$ 及比焓 $h$ 严格表征。在深部采掘工作面，风流经过长距离巷道后，往往出现“焓湿双高”的极端恶劣状态：气温 35℃、相对湿度 92%，此时空气湿球温度突破 33.8℃，已逼近人体体表核心温度（36.5~37.0℃）。
根据热平衡传热方程，人体皮肤与周围环境的换热量为：
式中：$M$ 为人体代谢产热率；$R$ 为辐射换热量；$C$ 为对流换热量；$E$ 为汗液蒸发换热量。当环境湿球温度高于 32℃ 时，辐射与对流换热方向逆转，环境开始向人体强制灌热（$R + C > 0$）；由于相对湿度极高，水汽分压力差极小，人体出汗无法蒸发（$E \to 0$），排汗散热机能彻底失效，热量在体内快速蓄积蓄热，导致核心体温急剧攀升，严重损害神经系统与心血管循环系统，引发热衰竭与热射病。因此，深井降温的核心不仅在于降低空气干球温度，更在于大幅“除湿脱水”，压低湿球温度与比焓。
二、 围岩-风流共轭非稳态传热力学模型与精准冷负荷解算
二、 物理力学与传热学控制方程
#### 2.1 巷道围岩三维径向非稳态热传导偏微分方程
巷道开挖后，围岩内部温度场随时间与径向距离动态演化。将巷道等效为半径为 $r_0$ 的无限长圆柱孔口，在均质各向同性岩体中，考虑围岩导热系数 $\lambda_r$ 与比热容 $c_r$，围岩非定常柱坐标传热控制微分方程为：
式中各项力学与物性参数定义如下：
- $T_r(r, \tau)$：在开挖暴露时间 $\tau$ 时，距巷道中心轴线径向距离 $r$ 处的围岩温度（℃）；
- $a_r = \frac{\lambda_r}{\rho_r c_r}$：围岩热扩散系数（$\text{m}^2/\text{s}$）；
- $\lambda_r$：围岩导热系数（$\text{W}/(\text{m}\cdot\text{K})$），千米砂岩取 $2.4 \sim 3.2$，泥岩取 $1.6 \sim 2.1$；
- $\rho_r$：岩石质量密度（$\text{kg}/\text{m}^3$）；
- $c_r$：岩石比热容（$\text{J}/(\text{kg}\cdot\text{K})$）。
其初始条件与边界条件为：
- 初始状态：$\tau = 0$ 时，全岩体温度等于原始地温 $T_0$，即 $T_r(r, 0) = T_0$；
- 远场边界：$r \to \infty$ 时，不受巷道开挖扰动，保持原始地温 $T_r(\infty, \tau) = T_0$；
- 巷壁对流边界（第三类边界条件）：在巷道壁面 $r = r_0$ 处，围岩导热通量与风流对流换热量保持连续守恒：
式中 $\alpha_c$ 为风流与巷壁间的复合表面换热系数（$\text{W}/(\text{m}^2\cdot\text{K})$），$T_f(\tau)$ 为巷道截面平均风流温度。引入不稳定换热无量纲准数（Biot 数 $Bi = \frac{\alpha_c r_0}{\lambda_r}$ 与 Fourier 数 $Fo = \frac{a_r \tau}{r_0^2}$），单位长度巷道表面散热量 $q_r$ 可通过无量纲散热系数 $k_{\tau}$ 闭合解析：
#### 2.2 采煤工作面动态冷负荷定量解算模型
采煤工作面总需冷量 $Q_{\text{total}}$ 是制冷机组选型与载冷介质流量调配的核心依据。总冷负荷由围岩散热 $Q_{\text{rock}}$、机电设备产热 $Q_{\text{mach}}$、风流自压缩热 $Q_{\text{air}}$、运输煤炭散热 $Q_{\text{coal}}$ 及地下水潜热 $Q_{\text{water}}$ 五部分矢量叠加而成：
式中 $k_{\text{safe}}$ 为工况安全冗余系数，深井设计通常取 $1.15 \sim 1.25$。各项分量计算公式如下：
- 机电设备有效散热量 $Q_{\text{mach}}$：
式中 $N_i$ 为第 $i$ 台设备额定装机功率（kW）；$\eta_i$ 为负荷因数（取 $0.65 \sim 0.85$）；$\psi_i$ 为热量进入风流的热释放因数（截割采煤机取 $0.85$，水冷排架取 $0.35$）。
- 高温运输煤炭散显热 $Q_{\text{coal}}$：
式中 $G_{\text{coal}}$ 为工作面产煤流量（$\text{kg}/\text{s}$）；$c_{\text{coal}}$ 为煤炭比热容（约 $1.25 \text{ kJ}/(\text{kg}\cdot\text{K})$）；$T_{\text{coal\_in}}, T_{\text{coal\_out}}$ 分别为落煤初始温度与运出工作面末端温度。
- 进风流自压缩热量 $Q_{\text{air}}$：
式中 $M_{\text{air}}$ 为通风质量流量（$\text{kg}/\text{s}$）；$g$ 为重力加速度；$\Delta Z$ 为进风垂深落差（m）。
三、 复合式矿井制冷降温装备与系统拓扑架构
3.1 地面集中制冰与井下高压融冰换热系统（PEX 能级梯级匹配）
针对千米深井垂深落差大（静水压力高达 10~12 MPa）的工程难点，传统直接送冷水方式会导致井下管道承受破坏性超高静压。先进的解决方案采用“地面集中制冰/冷水 + 井下高低压转换器（PEX）”两级解耦架构。
地面双级螺杆制冰机组 [制备-2℃固液流动冰浆]
│
▼ (绝热垂直输冰立管 DN150，重力自流下行)
井下中央融冰蓄冷硐室 (-950m 水平，常压蓄冰融冷池)
│
├─► [一级高压板式换热器 PEX] ──► 承压 12MPa 高低压物理阻断
│
▼ [释放 3.5℃ 超低温一次冷水]
井下分布式相变微胶囊储能罐 (PCM 二次平衡稳流削峰)
│
▼ (阻燃柔性输冷管网 DN100)
综采面/综掘面末端空冷器群 [强制对流冷却风流至 22~24℃]#### 系统关键工艺指标比对表
| 技术指标参数 | 地面全水冷集中降温 | 井下分散式直冷降温 | 地面制冰+井下相变复合降温（推荐） |
|---|---|---|---|
| 系统综合 COP 效能比 | 2.85 ~ 3.20 | 2.10 ~ 2.45 | 4.15 ~ 4.60 |
| 立井管道输送静水压力 | 10.5 ~ 12.0 MPa (极高承压) | 无垂直输水管 | 0.5 ~ 1.2 MPa (常压冰浆自流) |
| 井下硐室排热风量需求 | 零 (热量排于地面大气) | 需专用回风道排热 (2500 m³/min) | 零 (热量在地面逆卡诺循环释放) |
| 输冷工质潜热密度 | 显热 4.18 kJ/(kg·K) | 氟利昂气液相变 | 相变潜热 334 kJ/kg (体积缩减 75%) |
| 末端送风温降能力 | ΔT = 4.5 ~ 6.0℃ | ΔT = 5.0 ~ 7.0℃ | ΔT = 9.5 ~ 12.0℃ |
| 吨煤制冷折合运行成本 | 18.5 ~ 22.0 元/吨 | 24.0 ~ 28.5 元/吨 | 12.6 ~ 14.8 元/吨 |

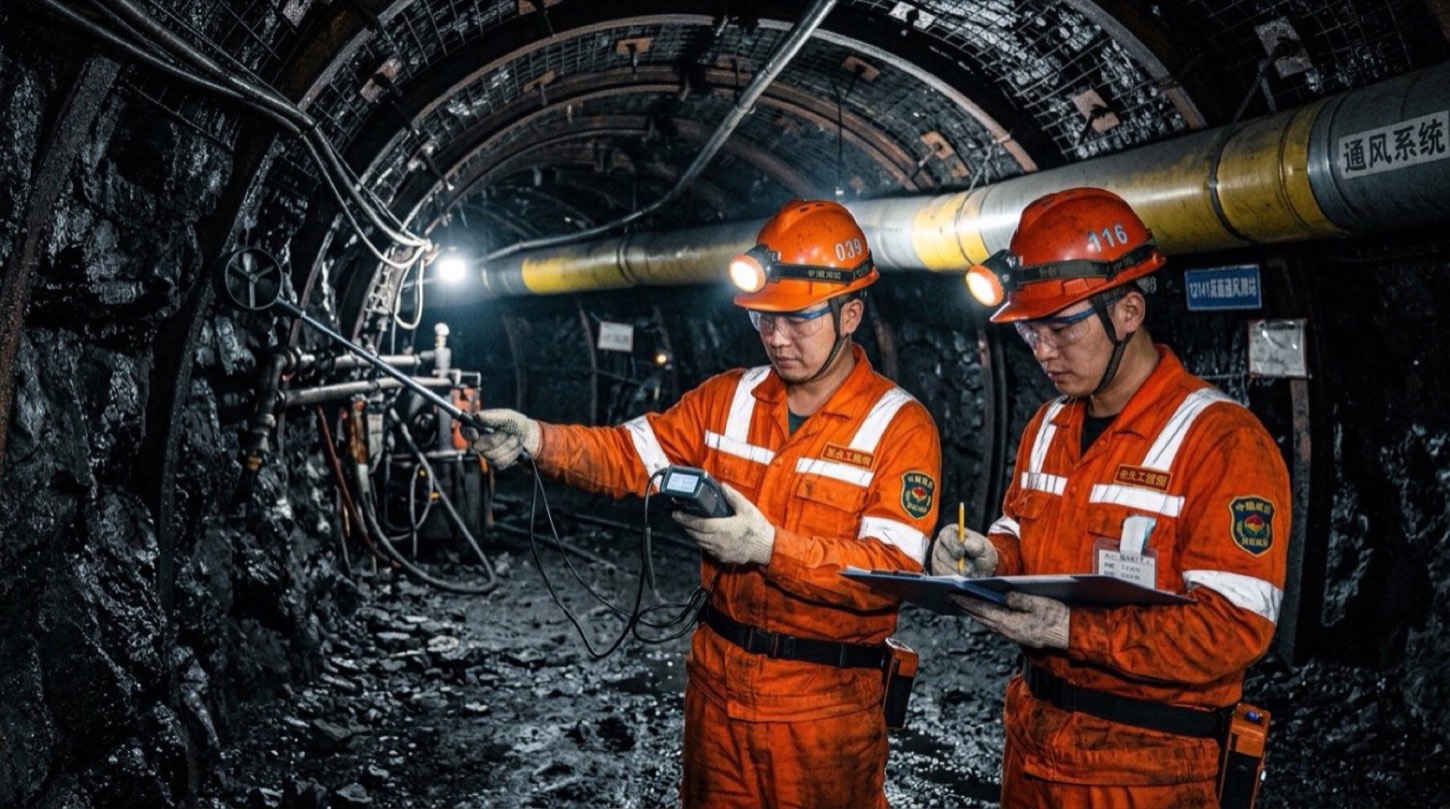

四、 采掘工作面末端空冷器布设与风幕控温施工 SOP
4.1 综采工作面空间冷热流场重构与设备装配
在综采工作面进风巷距工作面切眼 50~80 米处设立进风流集中冷冻换热站，采用两级串并联布置的高风阻、大换热面积表面式空冷器。
#### 标准化施工与参数标定控制流程
井下高压供水管路吹扫与水压气密性试验 (保压 1.5 倍设计压力，30min 压降 <0.05MPa)
│
▼
装配整体悬吊式干湿双模防爆空冷器架体 (轨下净空保证 >1.8m，避免防爆胶轮车刮碰)
│
▼
连接进出水金属软管与电动双向比例调节阀 (配置 PT100 进出水温传感及超声波流量计)
│
▼
启动冷凝水自动收集与潜水抽排泵组 (冷凝水收集槽坡度 >3‰，杜绝顺槽地面泥泞)
│
▼
调试多喷嘴气动控温风幕发生器 (与空冷器出风口呈 15°夹角，构筑隔热空气密闭屏障)
│
▼
工作面全域热工测点并网联调 (进风、工作面中部、回风隅角实现 PLC 动态自适应负荷追踪)4.2 综掘独头工作面长距离局部降温风管布局
对于掘进距离超过 1500 米的深井独头大断面岩巷与半煤岩巷，风流沿程受围岩加热温升极其严重。应推行“隔热风筒长距离压入式通风 + 迎头局扇出风口二级空冷器深冷”工艺：
- 外层铺设高效阻燃气凝胶绝热反射层风筒：将常规风筒导热系数从 $0.22 \text{ W}/(\text{m}\cdot\text{K})$ 压缩至 $0.035 \text{ W}/(\text{m}\cdot\text{K})$，使千米风筒沿程漏风温升从 6.5℃ 骤减至 1.8℃；
- 迎头移动冷风导流罩：在掘进机司机操作台前侧 2.5 米处悬挂环形导风套管，将 18~20℃ 的深冷干燥风流呈射流包裹式精准吹向综掘机操作区与打钻迎头，建立局部“微气候低温安全庇护舱”。
五、 工程实践验证与热工效益对账
5.1 工程背景与千米矿井原始赋存条件
本项目技术方案于国家大型煤炭基地某深部特大型千米立井矿井实施应用。该矿主采 3 号煤层，开拓采区轨运输大巷埋深达 -1020m，原岩地温测定高达 46.8℃，实测围岩向巷道散热通量达到 $85.4 \text{ W/m}^2$。在未投产制冷系统前，1302 综放工作面进风温度高达 31.2℃，工作面中部空气干球温度高达 36.5℃，湿球温度 34.8℃，相对湿度 94%，现场作业人员每班有效工作时间不足 2.5 小时，被迫启动轮流换班冲凉作业，采掘接续极为严峻。
5.2 降温前后工作面沿程热湿参数实测对账
在中矿天智技术团队主导下，建成了地面 4×2500 kW 双级螺杆制冰站，配合井下两套 3000 kW 高低压 PEX 能量交换单元，并在 1302 工作面进风顺槽部署了 4 台高效表面式空冷器。系统连续稳定运行 90 天后，第三方安全生产检测检验中心测定对账数据如下：
| 测点监测空间位置 | 降温前干球温度 (℃) | 降温后干球温度 (℃) | 降温前相对湿度 (%) | 降温后相对湿度 (%) | 湿球温度降幅 (℃) | 人体体感舒适度评级 |
|---|---|---|---|---|---|---|
| 进风顺槽空冷器入风口前 10m | 31.4 | 30.8 | 88% | 86% | -0.5 | 重度闷热闷顶 |
| 空冷器出风口正后方 5m | 31.4 | 18.2 | 88% | 62% | -12.8 | 极佳干爽冷风 |
| 1302 综放面切眼下端头 (进风隅角) | 32.8 | 21.6 | 92% | 68% | -9.4 | 舒适优良 |
| 采煤机机头截割区 (中部机道) | 36.5 | 25.2 | 94% | 71% | -8.8 | 满足规程红线 (≤26℃) |
| 工作面上端头 (回风隅角) | 37.8 | 26.8 | 96% | 74% | -8.2 | 大幅优于规程上限 |
| 综掘一队迎头司机操作台 | 35.8 | 23.5 | 91% | 66% | -10.2 | 清爽舒适 |
5.3 运行效能矢量曲线对比
六、 常见问题解答 (FAQ)
答： 系统在 PEX 换热器高低压侧均设置了毫秒级压力平衡监控与双隔膜差压变送器。当低压侧回水压力异常波动超出 ±0.15 MPa 阈值，或高压进出水流量计差值超过 1.2% 时，PLC 自动触发安全联锁机构：0.5 秒内联动关闭高压侧入口气动切断阀，并快速开启旁路泄压电磁阀将积存高压水泄放至中央排水仓，彻底阻断井下末端空冷器因超压引发的物理破裂风险。
答： 传统密集平翅片极易积聚煤泥与盐分硬垢。本套系统全面采用“防粘涂层大螺距椭圆钢管双向波纹不锈钢翅片”，间距扩大至 6~8mm，翅片表面附着纳米级氟碳超疏水防灰涂膜。同时在空冷器迎风侧加装气动自翻转脉冲水冲洗喷嘴阵列，设定每 4 小时利用高压纯水自动反冲洗 30 秒，脱落的煤泥随冷凝水自动流入旋流沉渣器，确保传热系数长周期衰减率控制在 3.5% 以内。
答： 本系统采用三元石蜡与水复合包覆的核壳结构微胶囊，平均微粒粒径控制在 3~5 μm，外部包覆致密密胺树脂交联改性壳体，亲水性与分散稳定性极佳。在载冷水中按 18%~22% 质量浓度配比，添加 0.15% 的高分子超分散剂聚丙烯酸钠。流变学实测表明，在 2~15℃ 工作温度区间内，浆体流变特性始终符合拟塑性非牛顿流体，未见任何结块或沉降离析，管道沿程阻力仅比清水增加 11%~14%，而蓄冷密度提升 2.8 倍。
七、 现场技术自查与合规核验清单
- 地质与地温勘测台账：完成主采盘区原始地温测定孔数据标定，地温梯度参数核实无误，形成完整的地温等值线图。
- 热力负荷复核验算：全工作面综采机电设备额定功率、落煤量与涌水温度实测齐全，总需冷量计算包含 1.2 倍安全裕度。
- 管路承压与保温资质：垂直下井高压输冷管道具备国家压力管道（GC1 级）安装探伤合格证书，井下聚氨酯绝热层厚度 ≥50mm 且外包难燃抗静电阻隔层。
- 空冷器末端电气防爆：空冷器防爆风机、电动比例调节阀及温度变送器取得煤矿矿用产品安全标志（MA 认证），防爆等级达到 Ex d I Mb。
- 冷凝水安全导排措施：顺槽空冷器下侧配置密闭式不锈钢集水盘，冷凝水通过阻燃耐磨管路汇入邻近水仓，严禁漫溢冲刷巷道底板软岩。
- 温度自动监控预警联锁：采煤工作面中部机道与回风隅角设置红外/热电偶双通道温度变送器，接入全矿束管与综合自动化 SCADA 平台，超 26℃ 自动启动备用空冷泵组并声光告警。
