一、行业痛点与法规红线：经验公式失真与导水裂隙失控贯通危机
在特厚煤层综采放顶煤（综放）与大采高开采条件下，采高普遍达 $6.0 \sim 15.0\text{m}$，采动对上覆岩层的扰动破坏极其剧烈。
在陕北榆林神木、府谷、彬长以及山西大同、朔州等大型煤炭基地，矿井普遍面临“导水裂隙带盲区”带来的重大安全隐患：
- 传统经验公式与大采高实际严重脱节：《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》中的经典经验公式大多基于中厚煤层（采高 $<3.5\text{m}$）拟合，直接套用计算综放特厚煤层时，裂隙带计算高度往往比实测值偏小 $30\% \sim 50\%$，导致防隔水安全煤柱留设过小；
- 顶板潜水与松散含水层瞬间溃水溃砂：导水裂隙带若向上刺破主关键层及第四系萨拉乌苏组含水层或风积沙层，高压流砂水体将瞬间沿大裂缝溃入采掘空间，造成淹井埋人特大恶性事故；
- 未实测即开采的国家安监一票否决：国家矿山安全监察局《煤矿防治水细则》第四十八条明确规定：开采受水体威胁的特厚煤层或采用综放开采新工艺时，必须采用井上下钻孔注水漏失法或物探方法进行导水裂隙带高度实测；未取得法定资质机构出具的实测报告并重新核定安全煤柱前，严禁组织回采。
特厚煤层综放开采（累计采厚 M = 6.0~15.0m）
├── 垮落带（Caved Zone）：岩层破碎充填采空区（高度 H_caving = 3~5 M）
├── 导水裂隙带（Fracture Zone）：岩层破断形成贯通渗流裂隙（高度 H_crack）
└── 弯曲下沉带（Bending Zone）：岩层连续均匀弯曲下沉（不具透水性）
↓ 必须开展井下仰孔双端堵水器微孔注水实测
精确定位导水裂隙带顶点与裂采比（H_crack/M），重新核定防隔水安全煤柱因此，开展正规的综放开采导水裂隙带高度现场原位实测与保水采煤分区评价，是总工程师精准掌控顶板岩层移动破坏规律、守牢防突水底线的法定基石。

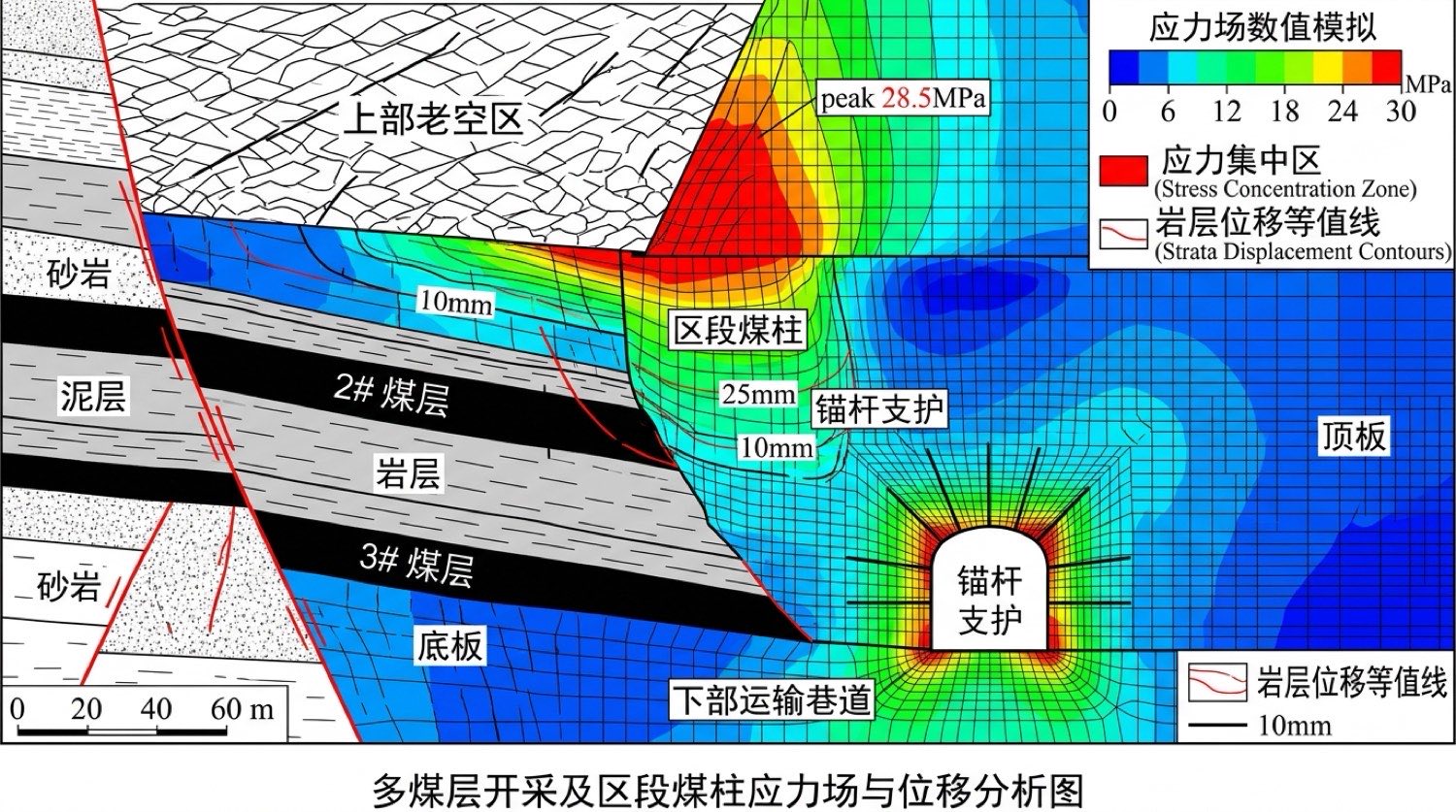

二、岩层移动力学与导水裂隙发育模型：双端堵水器注水测定物理方程
采动覆岩破坏后，岩层垂直方向自下而上形成经典的“上三带”（垮落带、导水裂隙带、弯曲下沉带）。
1. 双端堵水器微孔注水漏失量测定物理原理
在采空区后方或采煤工作面回风顺槽施工上仰角钻孔（仰角 $30^\circ \sim 60^\circ$，孔深 $100 \sim 180\text{m}$）。采用双端气胀式封孔胶囊隔离出固定长度（$1.0 \sim 2.0\text{m}$）的测试测试测试段，向测试段以恒定静水压注入清水：
式中：$Q_{water}$ 为单位时间注入的清水体积流量（$\text{L/min}$）；$L_{test}$ 为两封孔胶囊之间的测试段长度（$\text{m}$）；$\Delta H_{head}$ 为施加的测试水头压力（$\text{m}$ 或 $\text{MPa}$）；$q_{leak}$ 为单位钻孔长度的微孔注水漏失量（$\text{L/(min}\cdot\text{m)}$）。
三带判定判据：
- 垮落带 ($H_{caving}$)：注水完全无法保压，注水漏失量 $q_{leak} > 25.0\text{ L/(min}\cdot\text{m)}$，钻孔孔壁严重坍塌；
- 导水裂隙带 ($H_{crack}$)：注水漏失量显著偏大，$3.0 \le q_{leak} \le 25.0\text{ L/(min}\cdot\text{m)}$，岩层发育纵向剪切与离层张开裂隙；
- 弯曲下沉带 ($H_{bending}$)：岩层完整致密，注水漏失量断崖式跌落至 $q_{leak} < 0.5 \sim 1.0\text{ L/(min}\cdot\text{m)}$，此突变点即为导水裂隙带的发育顶界（顶点位置）。
2. 导水裂隙带最大高度与裂采比计算模型
导水裂隙带最大垂直发育高度 $H_{crack}$ 与裂采比 $\eta_{ratio}$ 为：
式中：$L_{critical}$ 为钻孔中注水漏失量发生断崖式跌落突变点的斜孔深（$\text{m}$）；$\theta$ 为钻孔仰角角度；$h_{floor\_drift}$ 为顺槽底板相对煤层顶板的高差；$\sum M$ 为工作面实际累计采厚。
在陕北中硬砂岩覆岩条件下，综放特厚煤层实测裂采比通常达到 $\eta_{ratio} = 18 \sim 26$ 倍。
三、现场钻孔施工与原位注水测试SOP流水线
中矿天智与中国矿业大学水害科研团队建立了标准化的井下仰孔实测作业流水线：
SOP 1：地质钻探与仰角钻孔施工（在顺槽停采线外或采空区后方施工 $\Phi 89 \sim 108\text{mm}$ 仰角钻孔，孔深 120~180m）
↓
SOP 2：全孔段钻孔光学/超声全景成像窥视（下放智能全景窥视探头，高清记录孔壁环向裂隙、破裂带与离层空洞）
↓
SOP 3：双端气胀式封孔胶囊下入与充气密封（连接高压气管向胶囊充入 $0.8 \sim 1.2\text{ MPa}$ 氮气，完全密封测试段）
↓
SOP 4：自孔底向孔口逐段分级注水测定（每段测试 15~20min，稳定记录注水压力与瞬时漏失量 Q_water）
↓
SOP 5：绘制注水漏失量沿钻孔深度分布剖面图（精准捕捉漏失量突降点，确定导水裂隙带斜深 L_critical）
↓
SOP 6：计算导水裂隙带垂直高度与裂采比（重新核定防隔水安全煤岩柱厚度，编制保水采煤评价报告）
覆岩三带高度特征与注水漏失判据表
| 覆岩分带划分 | 垂直高度范围 ($H$) | 注水漏失量特征 ($q_{leak}$) | 孔内全景窥视图像特征 | 保水采煤控制意义 |
|---|---|---|---|---|
| 垮落带 (Caved) | $0 \sim (3.0 \sim 5.0) M$ | $>25\text{ L/(min}\cdot\text{m)}$（完全漏光） | 岩块杂乱无章堆积，孔壁破碎坍塌 | 严禁将防隔水煤柱设在此范围内 |
| 导水裂隙带 (Fracture) | $(3.0 \sim 5.0) M \sim (18 \sim 26) M$ | $3.0 \sim 25.0\text{ L/(min}\cdot\text{m)}$ | 孔壁见明显纵向撕裂裂缝与层间离层缝 | 具有强导水性，若连通含水层将引发透水 |
| 保护层厚度 ($H_p$) | $H_{crack} \sim H_{water}$ | $0.5 \sim 2.0\text{ L/(min}\cdot\text{m)}$ | 少量微小原生闭合节理，无贯通缝 | 阻断地下水下渗的关键隔水屏障（需 $\ge 3 \sim 5 M$） |
| 弯曲下沉带 (Bending) | $H_{crack} + H_p \sim \text{地表}$ | $<0.5\text{ L/(min}\cdot\text{m)}$（保压良好） | 孔壁光滑致密，无采动张开破裂 | 完整隔水层，潜水含水层水位保持稳定 |
四、主要测试装备与仪器系统配置
| 装备系统名称 | 规格型号 | 核心测试功能与指标 | 防爆与精度要求 |
|---|---|---|---|
| 钻孔双端微孔注水测定仪 | SDS-100 型矿用注水仪 | 隔离钻孔特定区间并测定稳压条件下的漏水流速 | 封孔胶囊耐压 $\ge 3.0\text{ MPa}$，注水流量精度 $\pm 0.5\%$ |
| 钻孔全景智能光学窥视仪 | CX-640 型矿用本安防爆摄像 | $360^\circ$ 环形全景成像，微米级识别孔壁破裂开度 | 分辨率 $1920 \times 1080$，探头耐压深度 $\ge 300\text{ m}$ |
| 井下防爆高压清水注水泵 | 3ZB-50/10 矿用注水泵 | 为双端堵水器测试段提供恒定 $0.5 \sim 2.0\text{ MPa}$ 静水压 | 本安防爆电机，流量 $50\text{ L/min}$ 可调 |
| 高精度数字电磁流量计 | FL-32 矿用数字水表 | 实时记录注水瞬时流量与累积注水量 | 启动流量 $\le 0.01\text{ L/min}$，配备 RS485 遥传接口 |
五、工程案例复盘与经济对账：神木某特厚煤层综放矿井实测项目
以下结合神木市某年产 500 万吨大型综放矿井 3 号煤层（采高 8.5m，综放开采，平均埋深 360m）导水裂隙带实测项目进行深度对账。
1. 工程背景与技术难点
- 开采条件：3 号煤层平均厚度 8.5m，上覆基岩厚度 190m，第四系松散潜水含水层厚度 35m；
- 法规矛盾：原安监局审批依据传统经验公式计算裂隙带高度仅为 85m；但根据周边矿井反馈，特厚煤层裂采比普遍偏大。若实测裂隙带突破 155m，将直接击穿上覆主关键层隔水带，导致潜水大面积下渗；
- 实测方案：在 3102 综放工作面顺槽施工 2 组仰角为 $42^\circ$ 和 $51^\circ$ 的取芯与注水实测孔（单孔深 165m）。
2. 项目造价明细与实施周期（合同总额：18.0 万元）
神木某矿综放工作面导水裂隙带高度实测与保水采煤项目（合同总额：180,000 元）
├── 井下 2 个深孔仰角钻孔全断面窥视与钻孔电视数字成像：60,000 元
├── 双端堵水器微孔分段注水漏失量现场实测（测试段累计 145 段）：70,000 元
└── 导水裂隙带高度计算、防水安全煤柱重新核定与出具法定 CMA 检测报告：50,000 元3. 实测数据与重大安全指导意义
- 实测高度精准锁定：注水漏失量在斜深 142.5m 处由 $8.5\text{ L/(min}\cdot\text{m)}$ 断崖式骤降至 $0.35\text{ L/(min}\cdot\text{m)}$，计算导水裂隙带最大垂直发育高度为 $138.5\text{ m}$；
- 准确核定裂采比：实测裂采比 $\eta_{ratio} = 138.5 / 8.5 = \mathbf{16.3}$；
- 安全开采决策落地：实测表明导水裂隙带顶部距离上覆松散含水层底界仍保留有 $51.5\text{m}$ 的致密完整保护层（$>3M$ 安全厚度要求），证实了该综放工作面具备完全保水安全开采条件，无需缩减采高，多回收优质原煤 85 万吨，增加销售收入超 5.9 亿元，并全票通过省级专家组合规验收。
六、矿长与总工水害防治迎检自查清单
总工程师在组织迎检或开展全矿井防水安全大检查时，必须核验以下 6 项核心内容：
- 法定 CMA 导水裂隙带高度实测报告原件：中国矿业大学安全生产检验中心出具的包含测试原始数据与专家评审意见的正式报告。
- 导水裂隙带空间剖面与覆岩三带发育图：标明垮落带高度、导水裂隙带顶点坐标与上覆含水层相对空间位置的审批图件。
- 防隔水安全煤（岩）柱设计与核算书：依据最新实测导水裂隙带高度重新核定并经集团公司总工批准的安全煤柱设计文件。
- 双端堵水器注水测定原始记录单：包含各孔段注水压力、漏失流量、测试时长的原始手写与电子记录档案。
- 钻孔全景视频与全套高清窥视图册：孔壁环向破裂、离层缝隙与完整岩层交界面的高清数字影像光盘。
- 顶板水文观测孔涌水量连续监测台账：工作面推进全周期顶板含水层水位、水压与水质化验连续记录。
- 煤矿防治水细则（2018版），国家煤矿安全监察局
- 建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程（国家能源局）
- 煤矿安全规程（2025版），国家矿山安全监察局
- GB 50451-2008《煤矿水文地质勘探规范》
- 矿安〔2026〕81号《国家矿山安全监察局关于进一步加强煤矿重大灾害精准治理与安全风险辨识评估的指导意见》
- GB 50215-2015《煤炭工业矿井设计规范》
- 综放/大采高开采导水裂隙带与垮落带高度现场原位实测（双端微孔注水法）；
- 防隔水安全煤（岩）柱留设论证、保水采煤可行性评价与方案设计；
- 矿井突水危险性评价与“水害三区”精细化划定报告编制及专家评审；
- 矿井瓦斯等级鉴定、通风阻力测定与煤自燃标志气体色谱测定。
七、常见问题深度解答 (FAQ)
答： 《规程》经验公式大多是几十年前基于小采高、普通炮采或普采工作面实测数据拟合得到的。现代综采放顶煤（采高 $>8\text{m}$）开采强度极大，覆岩破坏具有“大结构失稳、高能量释放、穿透主关键层”的全新特征，其实际裂采比（$18 \sim 26$ 倍）远超经验公式计算值（通常仅 $8 \sim 12$ 倍）。若直接套用公式，会导致防水安全煤柱严重留设不足，引发灾难性突水透水。
答： ① 成本大幅降低：井下仰孔深度仅需 100~180m，钻探成本仅为地面钻孔（深 400~800m）的 $1/3 \sim 1/5$；② 测试精度极高：采用双端堵水器可以在几米范围内精确定位漏失量突变点，垂直高度误差控制在 $\pm 1.0\text{ m}$ 以内；③ 施工周期短：井下测试无需地面征地，在顺槽停采线附近 5~7 天即可全面完成测试并得出确切数据。
答： 井下钻孔施工需 3~5 天，双端堵水器注水测试与全景成像窥视需 2~3 天，数据处理、力学反演与出具 CMA 报告需 3~4 天，全流程通常在 10~12 个工作日 内即可交付正式专家评审报告。
