煤矿综采面采煤机与转载点粉尘浓度联动智能喷雾降尘及高压内外喷雾系统实操指南

在晋陕蒙一带的 5.5 米大采高综采面，凌晨两点最吵的地方不是采煤机，而是割煤司机老赵耳边那一串“滋滋”的喷雾声。水喷得满头满脸，鞋里能倒出半杯水，粉尘检测员拿着粉尘采样器往他呼吸带一放，滤膜上一称，呼吸性粉尘仍然是 4.8mg/m³。按《煤矿安全规程》和职业接触限值要求，游离二氧化硅含量低于 10% 的煤尘，呼吸性粉尘接触限值是 2.5mg/m³，这个数字老赵一个班就超了将近一倍。

水用了，钱花了，粉尘照旧超标，问题出在三个地方：

1. 喷雾压力是“铭牌压力”，不是“喷嘴压力”。 采煤机内喷雾设计压力 3MPa，外喷雾设计压力 8MPa，这是泵站出口的数字。水从泵站出来，经过 600 多米的顺槽管路、过滤器、截止阀、拖缆随动软管，再爬上摇臂进到滚筒喷嘴，沿程损失加局部损失，滚筒内喷嘴实测只剩 1.1MPa，外喷嘴实测 2.6MPa。压力塌到这个程度，水根本打不成 50 微米以下的雾粒，只能“淌”出来，淌出来的水珠对呼吸性粉尘（空气动力学直径小于 7.07 微米）几乎没有捕集作用，只是把煤壁和司机淋湿。
2. 喷雾“一开全开、一关全关”，与粉尘产生源的工序脱节。 割煤时粉尘主要来自滚筒截割区和落煤抛射区；移架时粉尘来自顶煤冒落和支架立柱卸载震落的浮尘；转载点粉尘来自煤流从破碎机落到转载机、从转载机落到顺槽皮带的 2~3 米落差。传统做法是在泵站旁手动开一个总阀，全工作面一起喷。结果是采煤机远端的支架在没人移架时白白喷水，而采煤机下风侧 15 米的位置因为水量被摊薄，反而喷不透。
3. 没有人知道“此刻的粉尘到底多少”。 采样靠滤膜称重，一个班采 2~3 次，结果隔天才出。粉尘高了，没人及时知道；粉尘低了，喷雾也不会自动减量。喷雾系统始终是“盲人开水龙头”。

煤矿粉尘治理的老规矩是“风、水、封、抽、护”五字诀，水雾降尘是其中成本最低、见效最直接的一环，但前提是水要打成雾，雾要打在尘源上，喷多喷少要跟着浓度走。所以这篇指南只讲一件事：怎样让高压内外喷雾拿得出压力，让喷雾阀门听得懂粉尘浓度，让转载点的粉尘当场被摁住。

工作面风流参数和风速是喷雾效果的底盘，风速过高会把雾吹散，过低又让粉尘滞留，具体测定方法可参阅煤矿瓦斯等级鉴定与一通三防参数测定新国标实施指南，需要整体调风时可参考矿井智能通风参数测定与按需供风优化方案。

先把整套系统摆在桌面上。联动喷雾不玄乎，就是四样东西串起来：眼睛（粉尘传感器）、大脑（本安型控制分站）、手（电磁阀组）、血管（高压水路与泵站）。

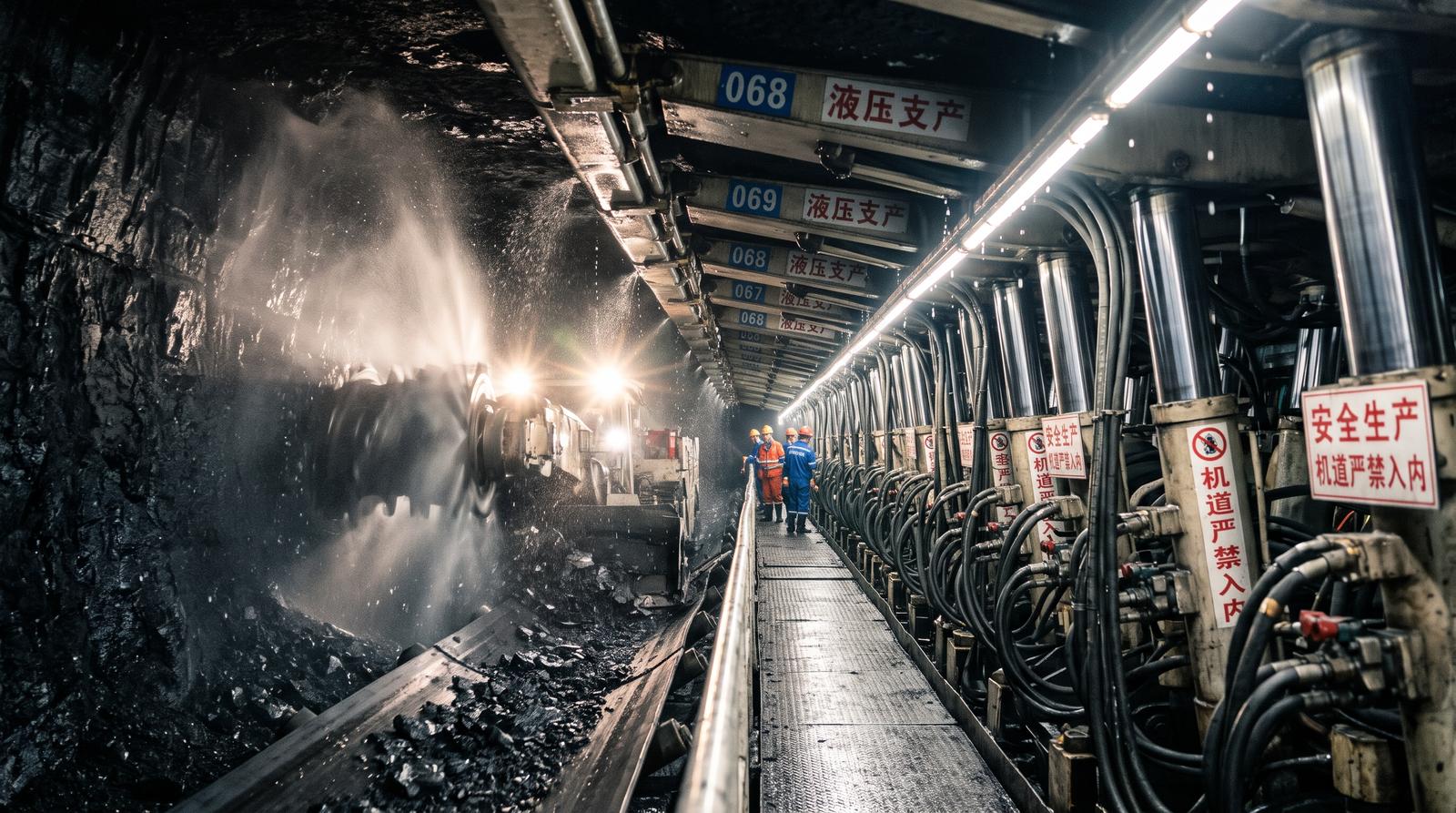

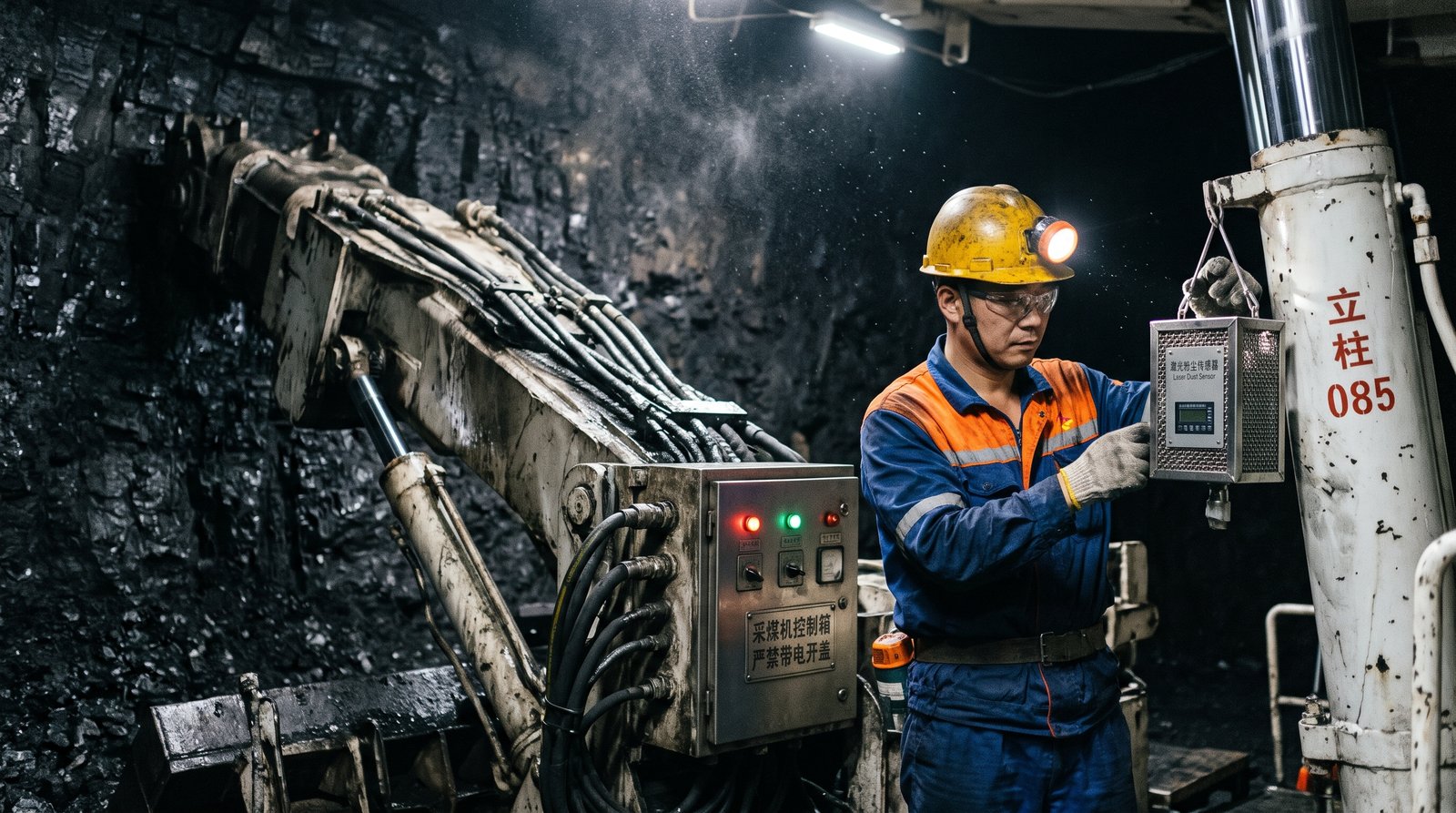

如图1所示，整个系统沿着风流方向布成三段：

第一段，采煤机段。 采煤机本体（以 MG400/1020-WD 型为例）两个滚筒各装内喷雾喷嘴和外喷雾喷嘴。内喷雾喷嘴装在截齿齿座背后的滚筒筒体内，水从摇臂内部的水道进入，直接对着截齿与煤体的接触点喷，在粉尘刚被切下来的一瞬间就把它润湿，这是降尘效率最高的一道关。外喷雾喷嘴装在摇臂上方的喷雾架上，形成一道扇形雾幕，把没被内喷雾拦住的粉尘封在滚筒周围。内喷雾要的是水量，外喷雾要的是压力，这两者不能混为一谈。

第二段，支架段。 ZY12000/25/50D 型电液控液压支架每架在前梁和掩护梁下沿各装一组喷雾喷嘴，总共 150 余架。支架的电液控制系统本来就知道哪架在移架，所以喷雾阀可以直接挂在电液控制器的“移架”信号上：某一架开始降柱，它自己和上风侧邻架的喷雾阀就开，移架结束延时 8 秒关闭。粉尘传感器在此处的作用是修正延时：下风侧粉尘浓度仍然高于 4mg/m³，延时自动加长到 15 秒。

第三段，转载点段。 采煤机后方 40 米处的转载机机尾、破碎机落料口、顺槽带式输送机搭接点，这三处是工作面煤流转运的“三道落差”。每处都要装封闭罩，罩内装超声雾化喷嘴或高压微雾喷嘴，罩口出风侧挂一台粉尘浓度传感器。落煤时浓度上升，喷雾开；皮带空载，喷雾关。皮带运行状态可以直接从煤矿主煤流带式输送机AI异物纵向撕裂监测与永磁变频智能调速指南中介绍的保护系统里取“带速”和“煤量”信号，不必另装一套。

四类核心部件的选型与安装参数如下：

这张表里有两个数字值得老总工记在笔记本上：一是传感器响应时间 10 秒，这决定了联动的“反应速度”不可能比它更快，所以控制逻辑里必须提前量，不能等粉尘涨到限值才开阀；二是外喷嘴孔径 0.8mm，孔径越小雾化越细，但也越容易被水中杂质堵死，这和下一章讲的水质过滤直接挂钩。

装好不等于用好。联动控制的核心是一套三层阈值逻辑，调试时要在现场用粉尘采样器对照着标。

如图2所示，现场调试的是下面这套逻辑：

这套阈值不是拍脑袋定的，是在山西某矿 2024 年春季连续 21 个班对照采样结果后回归出来的：传感器读数 2.5mg/m³ 时，滤膜称重的呼吸性粉尘实际落在 2.2~2.9mg/m³ 之间，所以把 2.5 定为黄转橙的边界，留出 10% 的安全余量。

水路调试要盯四条线：

1. 采煤机内喷雾水路。 水从顺槽泵站经 DN25 高压胶管、拖缆槽内的 DN19 随动软管，到采煤机进水口。班前检查用一只 0~10MPa 的标准压力表接在进水口，开泵后读数不得低于 3.5MPa（留出机内沿程损失 0.5MPa）。进水口前必须装一道 50 微米级自清洗过滤器，我见过最典型的事故，就是过滤器滤芯三个月没换，滤网被煤泥糊死一半，内喷雾水量从 40L/min 掉到 15L/min，司机以为是喷嘴堵了，把喷嘴全换了一遍，结果还是不行。
2. 采煤机外喷雾水路。 外喷雾要独立增压，从泵站再分出一路 8~12MPa 的高压水，经一台小型增压泵（如 BPZ-12 型）单独供给，这样外喷嘴压力不会被内喷雾抢水拖垮。外喷雾压力实测值要在摇臂喷雾架入口测，不能只看泵站表盘。
3. 支架架间喷雾水路。 沿工作面铺设 DN32 主水管，每 3 架引出一路 DN12 支管到电磁阀。主水管末端压力不低于 2MPa，这条线最容易出事的地方是接头漏水，现场要求支管接头一律使用卡套式快速接头并加防脱销。
4. 转载点水路。 转载点用水量小但要求水质更高，喷嘴孔径只有 0.3~0.5mm，必须用二次过滤到 25 微米的净化水，不能和主降尘水共用一个未处理水池。

班前十分钟检查，跟班电工和采煤机司机每班必做：

• 看压力表：泵站出口、采煤机进水口、支架主水管末端三处读数，对照标准表；
• 看喷雾形态：在安全位置观察外喷雾扇面是否均匀、有无“偏喷断雾”；
• 看传感器：用手电筒光照传感器进气口，确认无煤泥糊口，读数是否与班前校准值偏离；
• 听阀声：手动点动一次电磁阀，听“咔嗒”声是否清脆，拖泥带水的闷响说明阀芯卡滞；
• 看拖缆：拖缆槽内的水管、电缆有无被挤压变形。

这十分钟看起来琐碎，但据某矿三年的统计，80% 的喷雾系统故障在班前检查时就能发现，真正“半路失效”的占比不到 15%。

高压喷雾系统运行环境极端：煤尘包裹、水质含泥含钙、拖缆频繁拖拽、采煤机震动剧烈。故障多发是常态，关键是处置要快、要有章法。

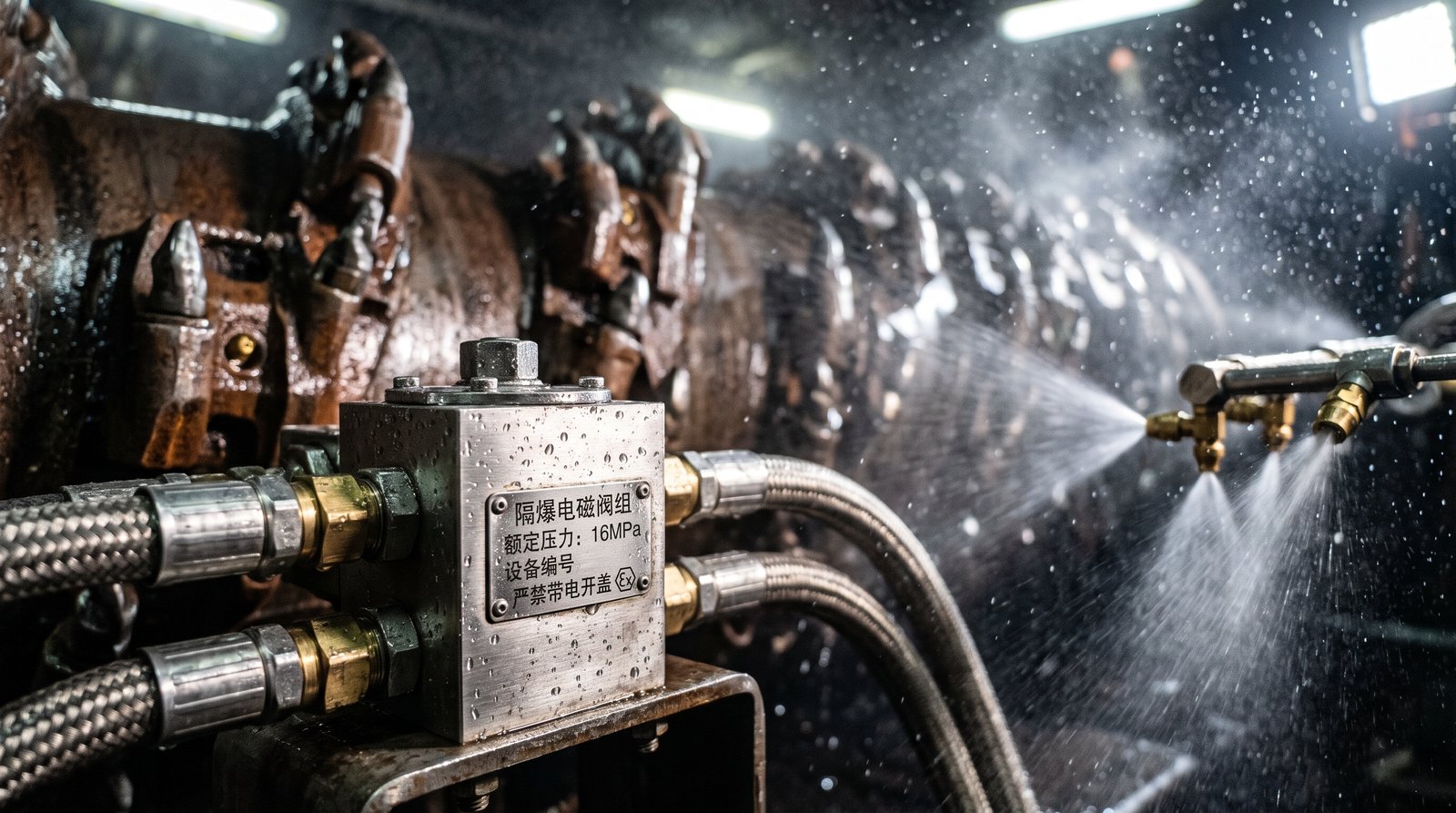

如图3所示，一套喷雾系统里最容易“出毛病”的是喷嘴、传感器镜片和电磁阀三件。针对现场最典型的五类故障，严格按下列五步处置：

• 第一步：采煤机内喷雾水量骤降（进水口压力低于 2MPa 或流量下降 40%）应急处置
  司机发现滚筒周围雾幕变稀，先不要停机，由跟班电工在泵站读取出口压力。若泵站压力正常、采煤机进水口压力偏低，立即停止牵引、保持截割，在 2 分钟内关闭进水口球阀，卸下自清洗过滤器滤芯检查；滤网堵塞严重的当场更换备用滤芯，更换后开阀再读压力。若压力仍低，说明水路中段有漏点，沿拖缆槽自泵站向机身逐段排查接头，漏点处用备用快速接头更换，全程不得超过 15 分钟。
• 第二步：外喷雾喷嘴局部堵塞（扇形雾幕出现缺口）处置
  外喷雾堵塞的典型表现是雾幕出现“断牙”，该方位粉尘立即抬头。采煤机停机闭锁后，用专用通针（直径 0.6mm）逐个疏通喷嘴孔，疏通无效则拆下整个喷嘴浸泡在 5% 柠檬酸溶液中 10 分钟，去除水垢，再用高压风吹净。一次堵 3 个以上喷嘴，说明水质已失控，必须同时检查水池沉淀情况和一级过滤器。
• 第三步：粉尘传感器读数异常（读数恒定在 0 或长时间贴近量程上限）处置
  电工用校准气瓶（或手持标准粉尘发生器）向传感器进气口通标准粉尘，若读数无响应，说明镜片被煤泥覆盖或激光管老化。先用无水酒精棉擦拭光学窗口，擦拭后重新标定；仍不响应则更换整机。传感器故障期间，控制逻辑自动切到“保守联动”模式：按割煤、移架信号定时喷雾，喷雾量按橙色等级执行，宁可多喷，不得漏喷，同时每 30 分钟用手持式粉尘采样器在司机位人工采样一次。
• 第四步：电磁阀卡滞（该开不开或该关不关）处置
  电磁阀卡在关闭位，对应区段会突然“失雾”；卡在开启位，喷水不停，巷道积水。现场先手动旋开阀体上的应急旋钮，让阀强制开启或关闭，保证喷雾状态可控；随后拆检阀芯，常见原因是水中细砂卡住阀座或线圈烧毁。阀座磨损超过 0.2mm 的整阀更换，线圈电阻偏离标称值 15% 的更换线圈。每台电磁阀备一台同型号整阀放在支架备件箱里，禁止拆别处的阀应急。
• 第五步：高压泵站压力失稳（出口压力波动超过 ±1.5MPa 或突降到 6MPa 以下）处置
  泵站司机先看备用泵能否自动投入；未自动投入的，30 秒内手动启动备用泵并切换。随后检查吸水侧：水池液位低于 1.2m、吸水管进气、吸水过滤器堵塞是三大常见原因。泵体检查则看柱塞密封是否磨损、安全阀是否起跳，修复前不得让泵站带病运行。压力恢复前，工作面按“红色超限”预案处理，采煤机降速割煤，必要时停机。

这五步处置的关键，是每一步都有量化触发线，不是“感觉不对就停”。老工人凭经验可以应付，新工人凭一张表也能应付，这就是规程的价值。

实验室是回答“压力到底多高才够”这个问题的地方。很多矿的外喷雾压力定在 8MPa，理由是“规程写的”，却没人测过 6MPa 与 12MPa 对降尘效率到底差多少。

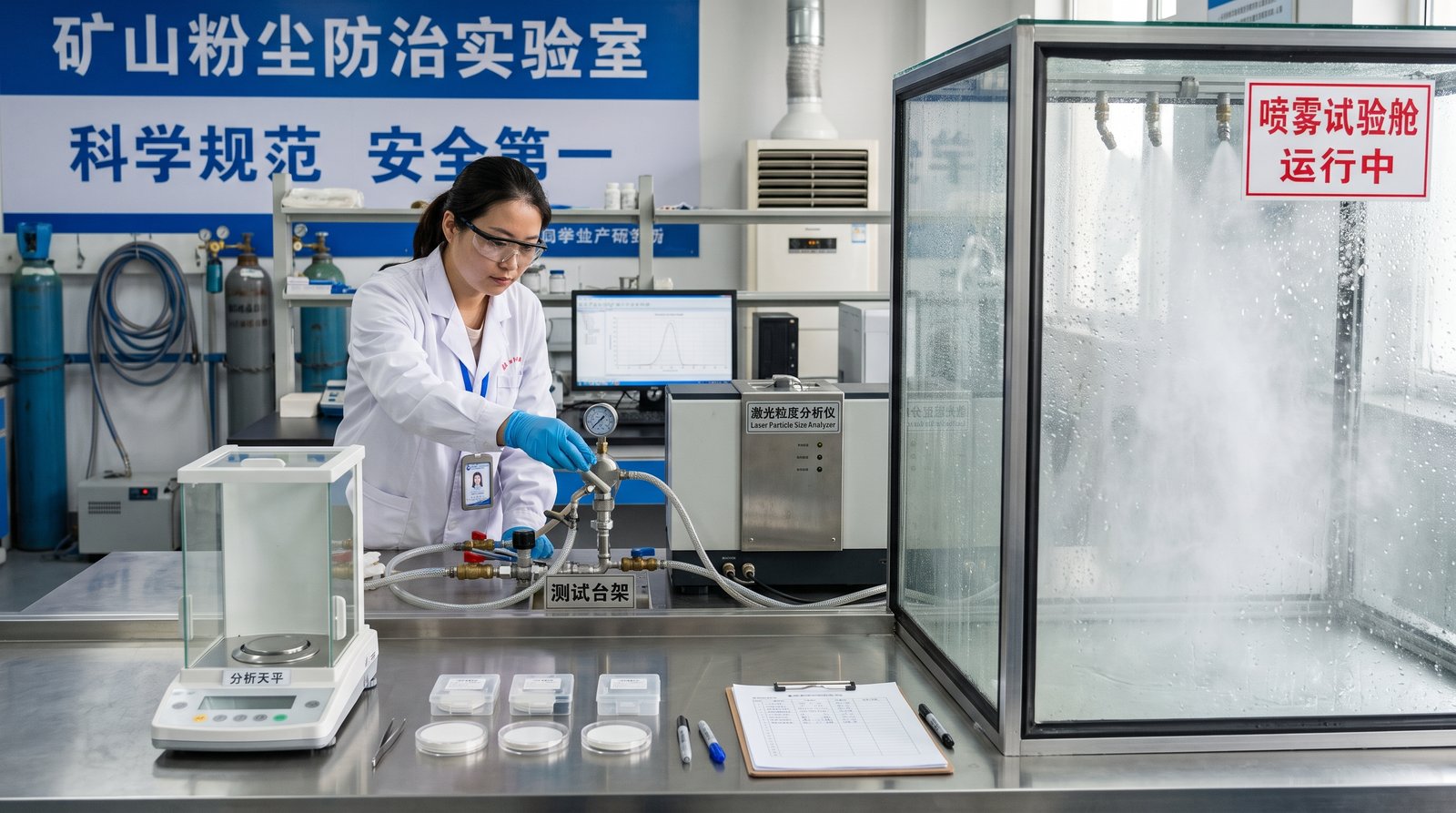

如图4所示，实验室用激光粒度仪在不同压力下测量同一型号喷嘴（孔径 0.8mm）的雾粒中值径，再把喷嘴放入 1m³ 密闭粉尘箱，打入标准煤粉，开喷 60 秒后测粉尘残余浓度，得到如下对账：

这张表给出了三个有分量的结论：

一，压力从 2MPa 提到 8MPa，降尘效率翻了一倍多，雾粒细化是主因。 雾粒越接近粉尘粒径，惯性碰撞和拦截效应越强，这是物理直觉：像拿篮球去接乒乓球，总有漏的；拿一把细筛才接得住。

二，8MPa 到 12MPa，效率还有 9 个百分点的提升，而单位水耗只涨 10%。 这说明在呼吸性粉尘超标的矿，把外喷压力上推到 10~12MPa 是划算的。

三，超过 12MPa，边际收益迅速递减。 16MPa 比 12MPa 只多 2 个百分点，水耗却增长 13%，泵站功率和管路承压要求也大幅上升，不值得。所以现场推荐的区间是 10~12MPa，8MPa 只是及格线。

另一个实验室测试针对水质：把含泥量不同的水分别通过同一喷嘴连续喷射 100 小时，比较孔径磨损和堵塞率：

这张表说明，花在过滤上的钱比花在喷嘴上的钱更值。一台 25 微米自清洗过滤器十几万元，换来的是喷嘴寿命延长三倍以上。

以陕北某年产 900 万吨矿井的 5.5 米大采高综采面为例（数据已脱敏）。该面原系统是“泵站总阀手动控制 + 固定压力 8MPa + 转载点无封闭”，2025 年改造为本文所述的联动系统。

如图5所示，会审用的台账里，改造前后的对比是这样的：

这张账本里最硬的一项是“停产整改”。粉尘超标被监察部门查到，停的不是一个班，而是一个面；停一天，就是 28~30 万吨产量的账。346 万元的改造投入，在这笔账面前连零头都算不上。

水耗降低的原因也说得清：改造前不管有没有粉尘都在喷，一个班 8 小时喷满；改造后绿色常态下只在割煤和移架时喷，实际有效喷雾时间只有原来的 55%。

粉尘数据接入地面调度大屏之后，可以和采煤机位置、割煤方向、风量等参数叠加，形成工作面三维粉尘分布图，这类数据与矿山三维地质透明化与数字孪生管控平台天然衔接，通防科可以直接在孪生体里看到哪一段、哪一班粉尘浓度最高。

综采面粉尘治理，说到底是三件事：压力要真实、控制要联动、数据要看得见。建议矿总工程师与通防科立即推进下列三项行动：
