一、一根废旧锚杆为何能毁掉两千万元的主斜井皮带？主煤流运输三大致命痛点
在千万吨级现代化井工煤矿中，主煤流带式输送机承担着从采区顺槽、集中煤仓一直到地面选煤厂的原煤连续提升重任。一条主斜井强力钢丝绳芯带式输送机（如ST3150~ST5400型）单机铺设长度往往达1800~4500米，驱动总功率高达 $3 imes1250 ext{kW}\sim4 imes2000 ext{kW}$，仅一条阻燃钢丝绳芯橡胶输送带的采购与硫化更换成本就高达800万~2200万元。
然而，在一线实际运行中，主煤流运输系统长期被三大顽疾困扰：
- 锚杆与槽钢刺穿诱发“千米长皮带一划到底”的恶性纵向撕裂：综采面或掘进头掉落的废旧螺纹钢锚杆、托盘、单体柱卡缆或截齿，一旦混入原煤流进入转载点落料漏斗，极易呈半垂直状态卡死在导料槽与胶带之间。以 $4.5 ext{m/s}$ 高速狂奔的胶带就像撞上一把固定锋利匕首，若仅靠传统的下部接料盘或拉绳开关，往往等巡检工闻到焦糊味拍下急停时，皮带已经被劈开600~1500米，直接造成全矿停产7~15天、经济损失逾千万元。
- 高粉尘水雾下人工盯皮带“眼花漏检”与大块煤卡堵给煤机：井下转载点煤尘浓度高、水雾弥漫、噪音突破92分贝，岗位工紧盯高速移动的黑色煤流不到半小时就会产生剧烈视觉眩晕，根本无法及时挑出混在煤层深处的弯曲锚杆与超大块矸石（粒径 $>600 ext{mm}$），导致缓冲床砸断、仓口给煤机频繁堵死。
- “减速机+液力耦合器”高故障率与“空载全速狂奔”电老虎：传统“异步电机+液力耦合器+三级齿轮减速机”驱动链条冗长，减速机齿轮断齿、轴承烧毁和液力耦合器喷油故障占机电事故的 $45\%$ 以上；且无论井下综采面是满负荷割煤还是检修空转，主皮带全天24小时一律按 $4.5 ext{m/s}$ 额定最高带速恒速空跑，不仅无谓加剧托辊与胶带磨损，每年更白白浪费数百万度电。
因此，按照国家矿山安全监察局与最新《井工煤矿人工智能视觉识别技术要求》（DB14/T 3462—2025）标准，主煤流系统必须完成“AI视觉超前捉异物 + 线激光与X光双重防纵撕 + 永磁直驱煤流自适应调速”的闭环升级。有关工作面端头刮板机协同调速技术，可结合参阅综采工作面刮板输送机PHM健康管理与变频智能调速指南。
二、高粉尘低照度下4K高速AI视觉异物识别与气吹自洁光学系统
要把混在乌黑湿滑原煤流里的生锈黑锚杆、细长道钉和黑灰色大块矸石在百毫秒内精准揪出来，绝不能拿地面安防摄像头直接下井凑数，而必须从防爆光学成像与边缘深度学习推理两端同时破局。

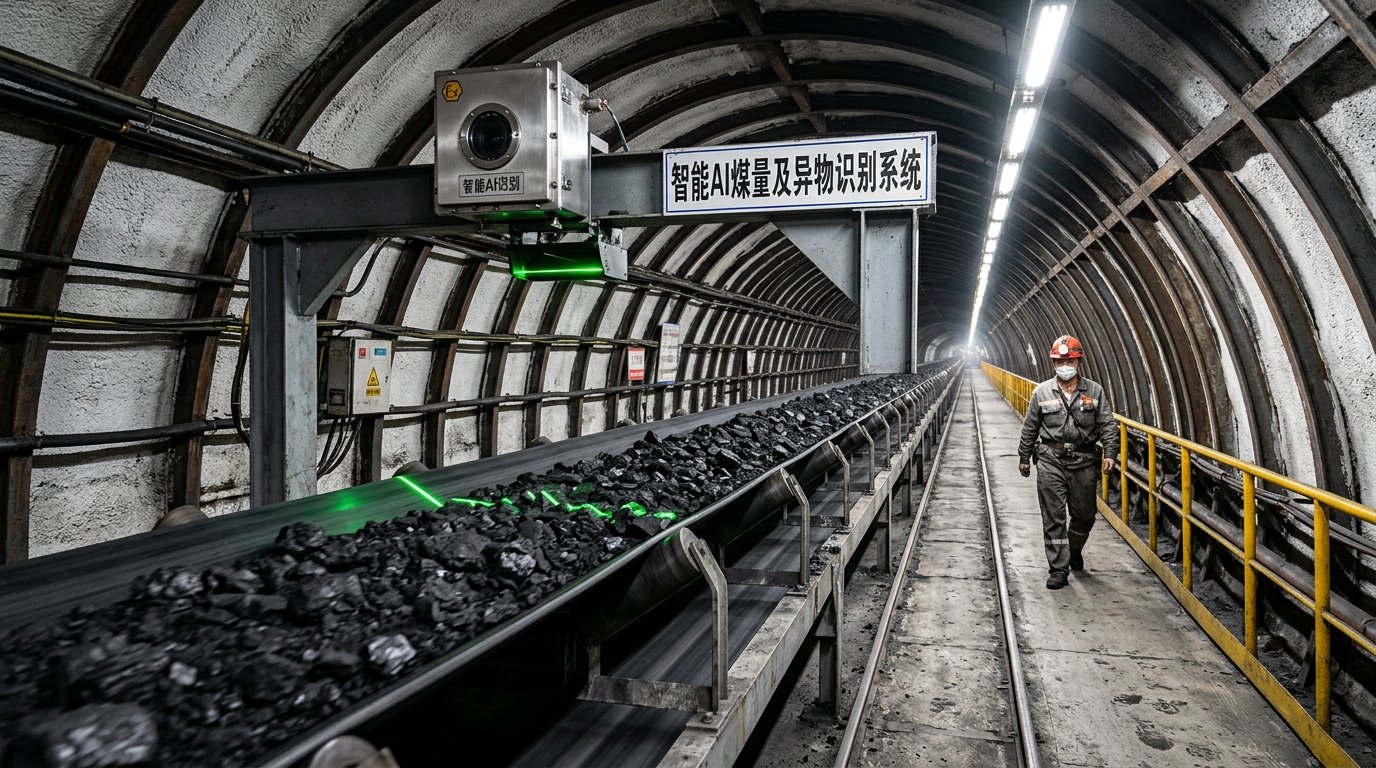

如图1所示，主煤流AI视觉感知层在皮带受料点后方5~8米处构建了全天候光学检测龙门架：
- 双波段防爆频闪补光与旋转气刀除尘视窗：针对井下 $4.5\sim5.5 ext{m/s}$ 的高带速，普通25帧/秒相机拍出的画面全是拖影残影。现场采用矿用隔爆兼本安型120帧/秒全局快门（Global Shutter）4K工业相机，曝光时间锁定在 $250\ \mu ext{s}$ 以内，配合高显色防爆LED线形阵列补光灯与双波长红外热成像辅助镜头，确保每一颗煤粒与铁器的边缘棱角如静止照片般锐利。镜头护罩外侧集成纳米疏水疏油镀膜与0.6MPa压缩空气环形旋转气刀，每15分钟自动脉冲吹扫一次煤尘水雾，彻底免除人工擦镜头。
- 改进型小目标注意力（CA-YOLOv8）边缘算力盒：在皮带机头配电硐室内就近部署搭载双NPU工业级GPU模组的KJJ660矿用隔爆边缘推理主机（算力 $\ge 64 ext{ TOPS}$）。算法专门针对井下“黑煤背景找黑铁器”的低对比度难题，引入坐标注意力机制（Coordinate Attention）与长宽比特征强化算子，专门锁定长径比 $>5:1$ 的细长棒状物（锚杆、钻杆、道木）与等效直径 $>450 ext{mm}$ 的超大块矸石。
- 80毫秒硬件级分级闭锁联控：
- 当识别到一般超限大块煤或竹木料时，边缘主机在 $80 ext{ms}$ 内向集控PLC输出一级预警，触发沿线语音声光报警并联动变频器将带速自动降至 $1.5 ext{m/s}$ 慢速状态，方便下游除铁器或机械手抓除；
- 一旦识别到高危金属锚杆、托盘铁板、槽钢或人员违章扒乘皮带，边缘主机不经地面服务器中转，直接通过本质安全型固态继电器硬接点（Hardwired Interlock）瞬时断开主电机运行回路并触发盘式制动器紧急抱闸，赶在锚杆随煤流冲入机头漏斗卡死之前将皮带稳稳刹停！
| 监测异常目标类别 | 核心传感器与光学配置 | 边缘算法识别准确率 | 响应延迟与分级联锁控制动作 |
|---|---|---|---|
| 金属锚杆/钻杆/槽钢铁器 | 4K全局快门高速相机 + 电磁除铁器金属探测线圈 | $\ge 98.8\%$（最小可检 $\Phi16 imes300 ext{mm}$） | 延迟 $\le 80 ext{ms}$；立即触发 一级硬件急停抱闸，抓拍高清带框取证图 |
| 超大块矸石/大块炭（$>500 ext{mm}$） | 4K双目立体视觉 + 3D激光体积扫描仪 | $\ge 99.2\%$ | 延迟 $\le 100 ext{ms}$；触发 二级降速报警 或超前连锁关停上游给煤机 |
| 皮带严重跑偏（二级 $>10\%$带宽） | 机头/机尾AI视觉边缘像素跟踪 + 机械跑偏开关 | $\ge 99.5\%$ | 延迟 $\le 150 ext{ms}$；联动液压自动纠偏托辊组，超限延时3s自动停机 |
| 人员违章跨越/扒乘皮带 | 红外热成像 + 可见光双光谱人体姿态骨骼识别 | $100\%$（零漏报红线） | 延迟 $\le 50 ext{ms}$；最高优先级 瞬时断电急停 并向地面调度台强弹窗 |
三、“线激光三维底面轮廓+X射线钢丝绳芯透视”多模态纵向撕裂防护
如果说受料点上方的AI相机是防范异物入带的“事前哨兵”，那么安装在受料缓冲床正下方回程皮带与上运皮带底面的多模态纵向撕裂检测装置，就是守住几千万元皮带不被一划到底的“贴身保镖”。

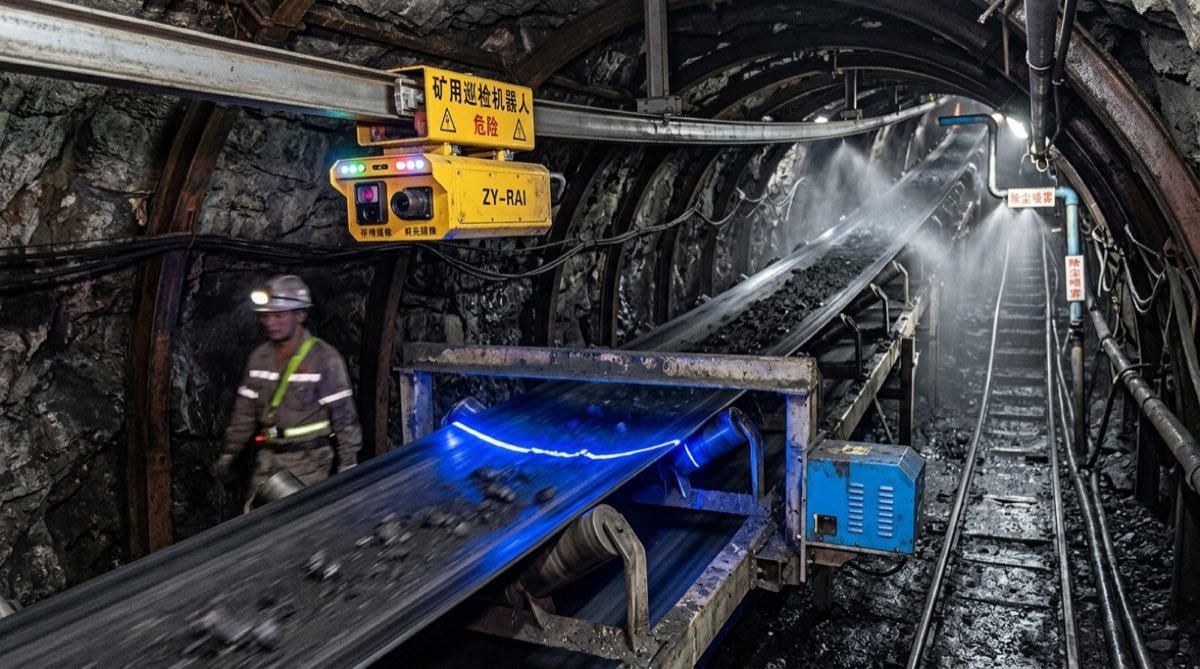

如图2所示，传统压电式或拉绳式防纵撕开关之所以屡屡失效，是因为很多时候锚杆只划破了胶带上表面橡胶层与内部几根钢丝绳，或者形成了长达几十米的“隐蔽内伤半穿透裂口”，并未掉下大块煤砸中下方的接料盘。为此，现代主煤流皮带采用“线激光三维轮廓扫描 + 高速X射线钢丝绳芯在线探伤”双重防护：
- 皮带下表面2000Hz线激光三维轮廓实时扫描：在每个受料落煤点前方的上胶带下表面（距离下表面350mm处），横向安装一台矿用本安型高功率蓝色线激光结构光扫描仪。线激光在1.8米宽的皮带底面投射出一条微米级高亮激光线，高速相机以2000帧/秒的采样率实时重建皮带底面的三维Z轴高程曲面。哪怕胶带底面仅出现宽 $1.5 ext{mm}$、深 $2.0 ext{mm}$ 的初期划痕、鼓包、错位折叠或极细微漏煤缝隙，激光线都会发生明显的三角几何畸变断线，系统在 $0.15 ext{s}$ 内即判定纵向撕裂前兆并立即触发急停，将撕裂长度死死压制在 0.8~1.2米 以内！
- 钢丝绳芯X射线全宽在线透视探伤（防断带飞车）：针对倾角 $12^\circ\sim18^\circ$ 的大倾角主斜井强力皮带，内部钢丝绳芯锈蚀断丝与硫化接头抽动是最可怕的“断带滑车”隐患（与立井提升钢丝绳探伤同理，可参阅煤矿立井智能提升机全状态电控调速与钢丝绳在线探伤指南）。系统在机头张紧段配置矿用防爆X光探伤装置，在皮带正常生产运行中对全部60~96根内部钢丝绳芯及每一个硫化接头进行毫米级X光成像，一旦发现硫化接头钢丝绳抽动移位超过 $8 ext{mm}$ 或同一断面断丝率超过 $5\%$，自动生成精确到米标的维修定位工单。
四、防爆低速永磁同步电机直驱与煤流自适应四象限变频调速
在彻底解决异物与纵撕安全隐患后，主煤流皮带降本增效的最大突破口在于驱动系统革命——用“矿用防爆低速大扭矩永磁同步直驱电机（或外转子永磁电动滚筒） + 水冷四象限变频器”全面淘汰笨重的“异步电机+液力耦合器+减速机”。
如图3所示，永磁直驱与智能煤流调速系统带来了三大硬核工程变革：
- 砍掉减速机与液力耦合器，传动效率跃升至95.5%：防爆低速永磁同步电机额定转速直接设计为 $45\sim65 ext{ r/min}$，输出轴通过高刚度胀套直接与皮带驱动滚筒相连（Zero-Gearbox Direct Drive）。不仅彻底消灭了减速机漏油、断齿和液力耦合器易熔塞喷油故障，驱动硐室占地面积缩小 $40\%$，运行噪音从94分贝骤降至72分贝，而且在30%~100%全负载区间内功率因数始终保持在 $0.98$ 以上，传动效率从传统系统的 $81\%$ 跃升至 $95.5\%$。
- 多机驱动主从矢量转矩平衡（偏差 $\le \pm 1.5\%$）：对于头尾或双滚筒 $3 imes1600 ext{kW}$ 多机协同驱动的长距离皮带，主机变频器采用“速度环闭环控制”，从机变频器通过高速光纤环网实时接收主机给定转矩指令，执行毫秒级“转矩环直接跟随控制”。结合启动阶段的S型平滑加速度曲线（软起动时间可设定为60~120秒），起动峰值电流严格限制在额定电流的 $1.15 ext{倍}$ 以内，多台电机功率分配偏差从过去的 $\pm 18\%$ 压缩至 $\le \pm 1.5\%$，彻底根除滚筒打滑烧带与胶带动态张力波冲击。
- “上游给煤量前馈+激光体积扫描”无级变频调速（煤多快跑、煤少慢跑、无煤怠速）：系统在皮带尾部受料点上方安装激光三维煤流体积扫描仪，实时计算皮带横截面积填充率 $\eta$ 与瞬时运量 $Q\ ( ext{t/h})$，并建立四档平滑调速策略：
- 当满载工况（$\eta \ge 75\%$）时，变频器平滑升频至 $50 ext{Hz}$ 满速（$4.5 ext{m/s}$）高效抢运；
- 当中等煤量（$40\% \le \eta < 75\%$）时，带速自动匹配降至 $3.2 ext{m/s}$（频率 $35.5 ext{Hz}$）；
- 当零星小煤量（$10\% \le \eta < 40\%$）时，带速降至 $2.0 ext{m/s}$（频率 $22 ext{Hz}$）；
- 当连续3分钟无煤空载（$\eta < 10\%$）且上游刮板机未停机时，皮带进入 $0.8 ext{m/s}$ 超低速休眠巡航模式；一旦上游转载点来煤前馈信号触发，提前10秒平滑加速迎接煤流，确保“绝不压死皮带、绝不空转费电”。
五、现场皮带机典型恶性故障应急处置五步法与实验室探伤标定
即便配备了全套智能装备，面对井下突然涌入的溃仓水煤、局部纵撕卡阻或斜井断电倒转险情，集控司机与机电维护班仍必须熟练掌握一线故障应急处置五步法：
如图4所示，结合实验室钢丝绳芯探伤标定与现场防灾规程，当发生以下五类突发故障时必须按规程处置：
- 第一步：AI视觉或线激光触发“纵向撕裂急停报警”应急处置：一旦中控屏弹出红色纵撕急停报警，集控员绝对禁止在未到现场核实前盲目远程复位二次强行点动开车（二次盲目点动往往会将原本仅1米的撕裂口瞬间拉长至几十米）！机电班长必须立即赶赴报警落料点，先关闭上游给煤机溜口闸板，扒开浮煤找出并拔除卡在导料槽或托辊架上的肇事锚杆/铁板；若撕裂口长度 $<1.5 ext{m}$，立即使用高分子冷硫化修补条配合防撕裂U型钢扣锁紧临时封口，待检修班硫化热补。
- 第二步：煤仓溃仓引发“大量稀水煤冲上大倾角主斜井皮带打滑飞溅”应急处置：当煤仓积水混煤突然溃出导致上运皮带煤流向下流淌、驱动滚筒包胶摩擦系数骤降引发打滑报警时，立即远程关闭液压闸门截断水煤源，同时将永磁变频器切入“低速高转矩防滑爬行模式”（带速降至 $1.0\sim1.5 ext{m/s}$），并联动液压自动张紧绞车将皮带张紧力临时上调 $15\%\sim20\%$，分批将存量水煤平稳拉出斜井，严禁高速急刹导致水煤雪崩式逆流淤埋机尾。
- 第三步：上运大倾角主斜井皮带“满载突发全矿断电防逆转”应急处置：当倾角 $>14^\circ$ 的满载上运皮带遭遇上级变电所突发停电时，机械楔块式双套逆止器在皮带速度归零瞬间毫秒级机械自锁咬合；与此同时，KPZ系列电液比例盘式制动装置由蓄能器提供液压源，严格按照 $0.15\sim0.30 ext{m/s}^2$ 的恒减速曲线分两级平稳抱死制动盘，彻底杜绝满载皮带倒转飞车或过猛急刹拉断硫化接头（井下供电防越级跳闸配合可参阅煤矿井下电网选择性漏电保护与防越级跳闸实操指南）。
- 第四步：永磁变频器水冷循环系统“水温超限报警（$>48^\circ ext{C}$）”应急处置：若变频器冷却水进水温度超标或流量开关报警，系统自动开启备用磁力循环水泵并切换至板式换热器旁路反冲洗排污阀（清除水质结垢与煤泥堵塞），同时打开变频器室防爆空调应急风冷通道，确保IGBT功率模块结温始终低于 $75^\circ ext{C}$ 安全线。
- 第五步：机尾重载缓冲段“严重单侧跑偏磨机架”应急处置：当落煤点偏载导致皮带向一侧跑偏超过带宽 $10\%$ 时，电液伺服调心托辊组根据视觉偏移量自动将该侧托辊向前推转 $3^\circ\sim8^\circ$ 产生横向纠偏恢复力；若纠偏后仍持续跑偏，立即调节缓冲漏斗内部的电动分料挡板倾角，使落煤点严格居中对准皮带中心线。
六、3.2公里主斜井带式输送机智能化改造工程真实账本对账
以鄂尔多斯某年产800万吨特大型矿井主斜井带式输送机（型号DSJ160/350/3×1600，斜长3,200米，倾角 $15^\circ$，带宽 $1.6 ext{m}$，额定运量 $3500 ext{t/h}$，使用ST4500高强钢丝绳芯阻燃皮带）为例，2025年底矿方实施了“3台1600kW防爆永磁直驱改造 + 煤流自适应变频调速 + 4K高速AI异物识别与线激光/X光双重防纵撕”全套升级，运行满一年后的财务与安全对账如下：
如图5所示，改造前后核心运行指标与经济效益对账一览无余：
| 运营考核与财务对账指标 | 改造前（异步电机+减速机恒速运行） | 改造后（永磁直驱+AI防纵撕+智能调速） | 年度净增效益与安全量化提升 |
|---|---|---|---|
| 吨煤提升综合电耗与年电费 | 恒速 $4.5 ext{m/s}$ 空跑多，年耗电 2,480万度 | 煤流自适应调速+永磁高效，年耗电 1,760万度 | 年净省电量 720万度，节省电费 468万元/年 |
| 金属锚杆/大块异物拦截与纵撕事故 | 人工盯守漏检，曾发生1次380米皮带纵撕（损失620万） | 全年AI精准识别并自动急停拦截锚杆铁器 43次，线激光拦截图钉划伤 2次 | 全年皮带恶性纵撕 0次，每年避免非计划停产损失 >600万元 |
| 减速机与液力耦合器维保耗材费 | 每年更换齿轮油、轴承、耦合器配件耗资 145万元 | 永磁直驱零减速机、零耦合器，免换油免大修 | 每年直接节省机械备件与油脂费 138万元/年 |
| 皮带与托辊磨损寿命延长 | 恒高速运行，托辊年更换率 $22\%$，皮带寿命4.5年 | 平均带速降低 $28\%$，托辊年更换率降至 $7.5\%$，皮带寿命延至7年 | 折算每年节省托辊与皮带折旧摊销 210万元/年 |
| 沿线巡检与机头值守定员 | 单班需配置机头司机、转载点拣杂工共 6人/班（三班18人） | 地面集控一键启停+AI无人值守，单班仅需巡检工 1人（三班3人） | 减人提效 15人，年节约人工薪酬成本 240万元/年 |
综合核算：该矿3.2公里主斜井皮带智能化与永磁直驱全套改造总投资约 1,180万元，而每年仅节电（468万）、省机械备件（138万）、延寿摊销（210万）、减人薪酬（240万）及避免纵撕停产等直接综合效益就高达 1,056万~1,650万元/年，静态投资回收期仅 10.5个月！
七、常见问题解答 FAQ
答： 这是过去第一代矿用摄像头沦为“睁眼瞎”的通病。现在合规的主煤流AI视觉装置必须配备“三重物理防尘自洁护盾”：第一，安装位置避开落煤点正中心激尘区，设在导料槽出口顺风侧后方5~8米处；第二，镜头视窗采用超亲水纳米自清洁石英玻璃，外圈设计有 $360^\circ$ 高速气帘风刀（接井下压风管路经油水分离器过滤），始终在镜头前方形成一层正压洁净空气屏障，煤尘根本落不到玻璃上；第三，配备间歇式微型无刷雨刮与喷水嘴，每日早班检修时自动喷水刮洗10秒，确保全年365天画面通透。
答： 绝对不会。现代矿用防爆低速永磁同步电机全部采用耐温等级高达 $180^\circ ext{C}$（H级绝缘）的超高矫顽力钕铁硼磁钢（如N42UH/N45SH牌号），并采用机壳螺旋水道强制水冷结构。电机定子绕组与磁极内部埋设有双冗余PT100铂电阻温度传感器，在正常满载运行时电机内部温升被水冷系统死死压制在 $55\sim68^\circ ext{C}$ 之间；一旦冷却水断流导致绕组温度触及 $115^\circ ext{C}$ 预警线，变频器立即自动降频限流报警，距离 $180^\circ ext{C}$ 的不可逆退磁临界点留有超过 $100^\circ ext{C}$ 的极高安全裕度。
答： 这正是普通PID调速失败的原因。现代主煤流智能调速绝不是“每秒钟跟着煤量乱变速度”，而是采用“前馈积分平滑分档 + 升速快、降速缓”非对称滞回控制策略：第一，只有当激光扫描仪测得上游来煤量持续稳定变化超过45秒（过滤掉瞬时煤堆波动），且满足整条皮带运送周期约束时，才触发档位切换；第二，只设4个固定优化速度档位（$0.8 / 2.0 / 3.2 / 4.5 ext{ m/s}$），档位切换时的加速度严格限制在 $\le 0.05 ext{m/s}^2$，整个变速过程平顺如高铁巡航，皮带动态张力波动幅值小于 $3\%$。
八、技术决策与现场落地行动清单
为彻底根除主煤流皮带“纵撕断带、卡堵伤人、空转耗电”三大隐患，建议煤矿机电副总与运搬区队立即落实以下三项行动：
📋 行动清单 1：全面排查全矿主斜井与大巷皮带受料点防纵撕盲区
- 逐一核查各部主皮带机尾、转载点落料漏斗的缓冲床磨损与导料槽间隙，清理仅靠单一拉绳开关充数的落后保护；
- 在主斜井与采区集中上山皮带受料点前方优先加装“4K高速AI异物识别 + 底面线激光三维轮廓扫描”双联锁硬件急停系统。
📊 行动清单 2：开展全矿长距离皮带“空载与轻载率”电耗诊断对账
- 调取过去3个月主斜井及大巷皮带每小时电流曲线与实际过煤吨数，测算日均空载与半载运行时间占比（凡占比 $>35\%$ 的皮带均具备极高节电潜力）；
- 制定老旧“异步电机+减速机”分批置换为“防爆永磁直驱+煤流自适应变频调速”的技改排期表。
💬 行动清单 3：健全皮带硫化接头X射线定期数字探伤与终身电子档案
- 对倾角 $>12^\circ$ 的强力钢丝绳芯皮带，强制建立每个硫化接头编号与钢丝绳芯锈蚀断丝的X光数字底片台账，严禁带病运行；
- 预约张洁贞团队获取《煤矿主煤流带式输送机AI防纵撕与永磁变频智能调速技改方案及节电回报测算表》，定制高可靠机电升级方案。
