一、 采空区充填接顶率不足的物理机制与顶板下沉灾变演化

在煤矿井下采空区膏体与高水材料充填工程中，接顶密实度（Roof Contact Ratio）是决定充填采煤能否成功抑制地表沉陷、防止顶板导水裂隙带贯通的关键指标。然而在实际施工中，由于浆体脱水收缩、重力沉降、采空区顶部倾角以及气体积聚等因素，充填体顶端常形成 50~300mm 不等的脱空区（Gap Void）。

1.1 顶板脱空区产生的四大主导因素

1. 浆体泌水与体积收缩率：普通水泥基或粉煤灰膏体浆体在凝结过程中，自由水析出导致体积收缩，化学收缩率与物理泌水率叠加可达 2%~5%。
2. 采空区顶板倾角效应：对于存在 5°~15° 倾角的倾斜工作面，浆体沿倾斜方向流动沉降，最高处易形成气穴与未填满空隙。
3. 充填挡墙封密不严与排气受阻：在采空区密闭墙顶部缺少高效的自动排气溢浆管路，气体无法彻底排出导致残存包气块。
4. 围岩初期蠕变压密延迟：直接顶在充填体达到初凝强度前发生微小下沉变形，挤压未凝固浆体向四周溢出。

1.2 顶板脱空对围岩承载特性的力学破坏

假设采空区顶板脱空高度为 $\Delta h$，直接顶弯曲下沉破坏的悬空跨度为 $L$。当脱空区存在时，顶板无法立刻获得充填体的支撑力 $F_{backfill}$，直接顶将产生悬臂梁或双固结梁式的应力集中。

$$E \cdot I \frac{d^4 w(x)}{dx^4} = q_{overburden} - P_{backfill}(x)$$

式中 $E \cdot I$ 为顶板岩层的抗弯刚度，$w(x)$ 为顶板下沉位移，$q_{overburden}$ 为上覆岩层荷载，$P_{backfill}(x)$ 为充填体提供的反作用支撑力。当 $w(x) < \Delta h$ 时，$P_{backfill} = 0$，顶板处于无约束自由下沉状态，直接顶抗剪强度被迅速拉断，引发破坏性裂隙拓展。

---

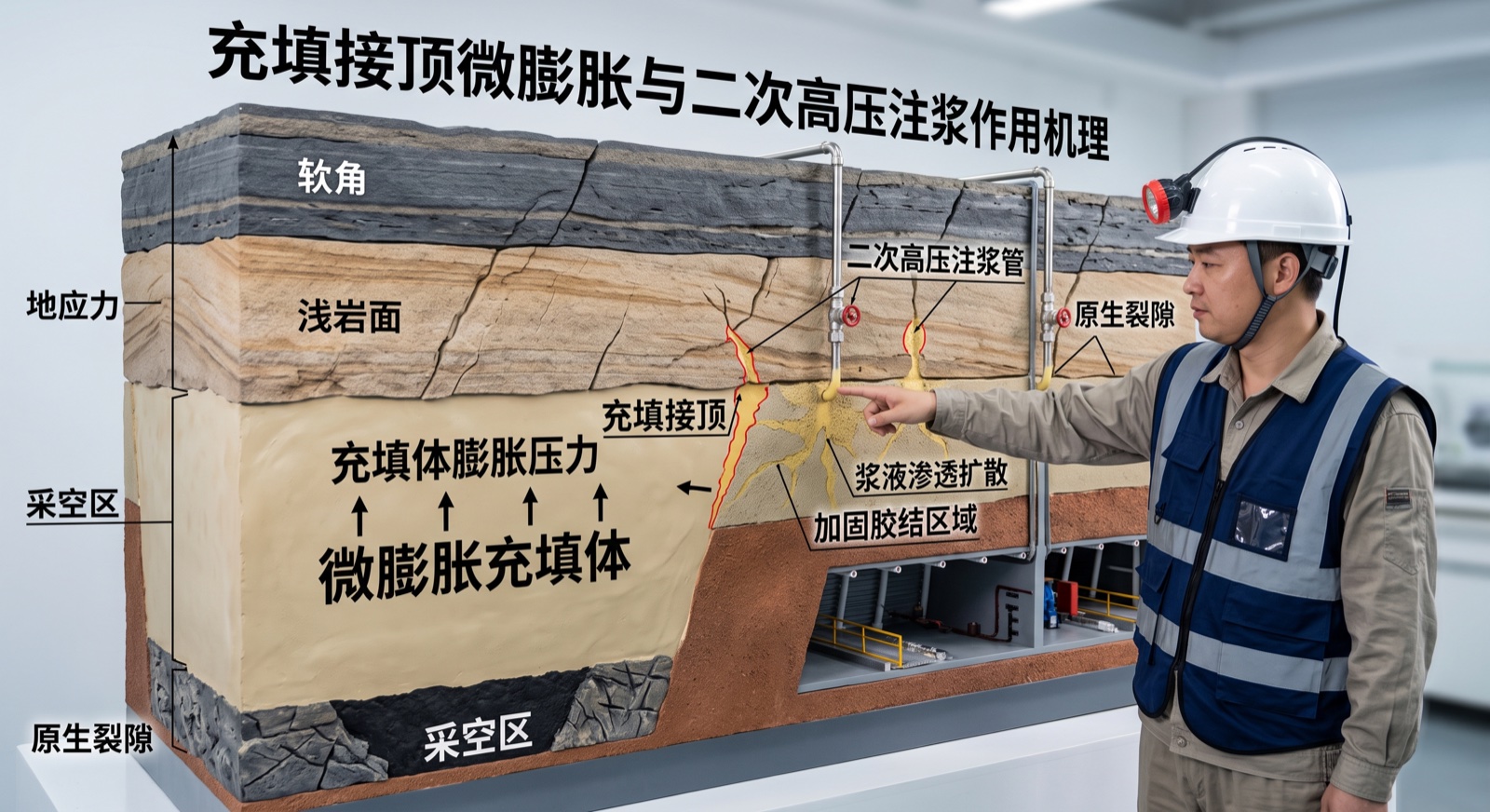

二、 微膨胀膏体材料配比力学与二次高压补浆原理

为实现采空区接顶率 $\ge 98\%$，必须从材料化学膨胀机制与工程二次注浆补强双重手段入手。

[步骤01：膏体首次充填自流堆积] --> [步骤02：浮箱挡板高位溢浆排气] --> [步骤03：钙矾石膨胀水化体积补偿] --> [步骤04：顶板二次高压劈裂注浆]

2.1 硫铝酸盐-生石灰体系微膨胀机理

通过在煤矸石粉煤灰膏体中掺入 $3\% \sim 5\%$ 的复合膨胀剂（膨胀源主要为铝酸钙与生石灰水化生成的钙矾石 $C_3A \cdot 3CaSO_4 \cdot 32H_2O$ 及氢氧化钙晶体），使浆体在塑性阶段与硬化初期产生可控的体积膨胀。

$$\text{CaO} + \text{H}_2\text{O} \rightarrow \text{Ca(OH)}_2 \quad (\Delta V / V \approx +90\%)$$

$$\text{C}_3\text{A} + 3\text{CaSO}_4 + 32\text{H}_2\text{O} \rightarrow 3\text{CaO} \cdot \text{Al}_2\text{O}_3 \cdot 3\text{CaSO}_4 \cdot 32\text{H}_2\text{O} \quad (\Delta V / V \approx +120\%)$$

这种微膨胀作用能够主动抵消浆体后续的干燥收缩与自收缩，在约束条件下产生 0.15~0.30 MPa 的自应力（Self-stress），使充填体紧密贴合顶板煤岩体。

2.2 充填体膨胀压与顶板接触应力计算表

---

三、 浮箱式加压接顶与气动管路高压注浆SOP流程

即使材料具备微膨胀性能，对于采空区最高处的局部死角，仍需依靠物理高压补浆与专门的接顶装置进行二次充填。

3.1 浮箱加压接顶装置施工结构

在充填工作面靠顶板 0.5m 位置预先安装浮箱式自动接顶气囊/浮箱组件。浮箱内部装有高敏度压力传感器与逆止阀，当充填浆体淹没浮箱并继续加压至 0.8MPa 时，浮箱受压向上抬升，强制将顶端剩余浆体挤入顶板凹坑裂隙中。

                    ┌───────────────────────────────────┐
                    │       采空区硬质直接顶板         │
                    └───────────────────────────────────┘
                       ▲     ▲     ▲     ▲     ▲
      ┌────────────────┴─────┴─────┴─────┴─────┴────────────────┐
      │               高压微膨胀膏体充填接顶层 (接顶率99.2%)   │
      └────────────────┬─────┬─────┬─────┬─────┬────────────────┘
                       │     │     │     │     │
                    ┌──┴─────┴─────┴─────┴─────┴──┐
                    │      下部高固相煤矸石膏体   │
                    └─────────────────────────────┘

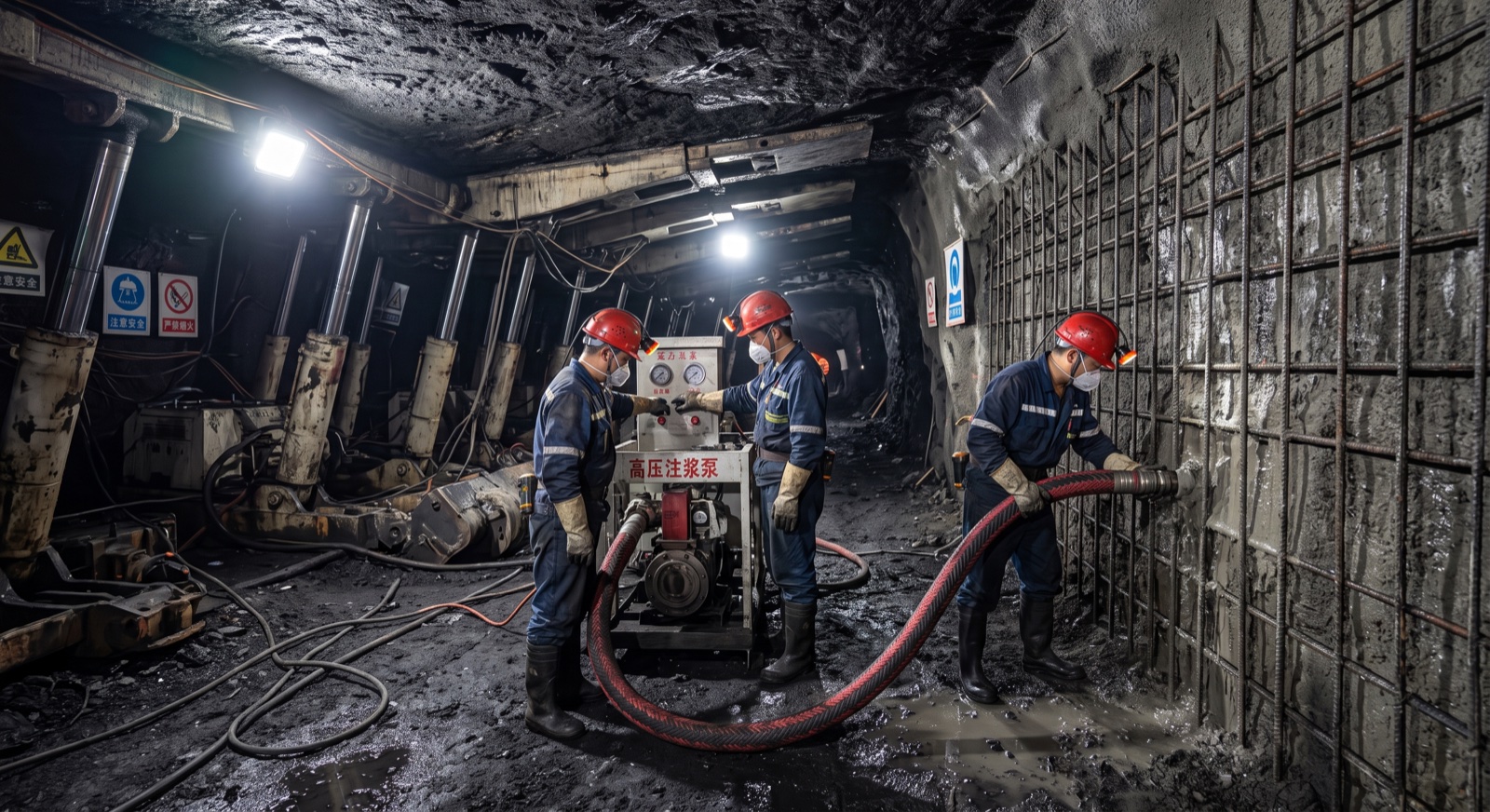

3.2 顶板二次补浆标准化作业流程 (SOP)

1. 预埋高压注浆管与排气管：在采空区挡墙顶端沿走向每隔 5m 预埋一条直径 $\Phi 42\text{mm}$ 的高压无缝钢管作为二次注浆管，顶部留设排气孔。
2. 初凝后声波检测脱空：首次充填完成 24 小时后，利用高频超声波探测仪沿充填挡墙及观测钻孔扫描顶板脱空厚度。
3. 配制高流态高水速凝补浆材料：使用水固比 1.5:1 的高水速凝材料（A、B 双组份浆体），混合后初凝时间控制在 3~5 分钟。

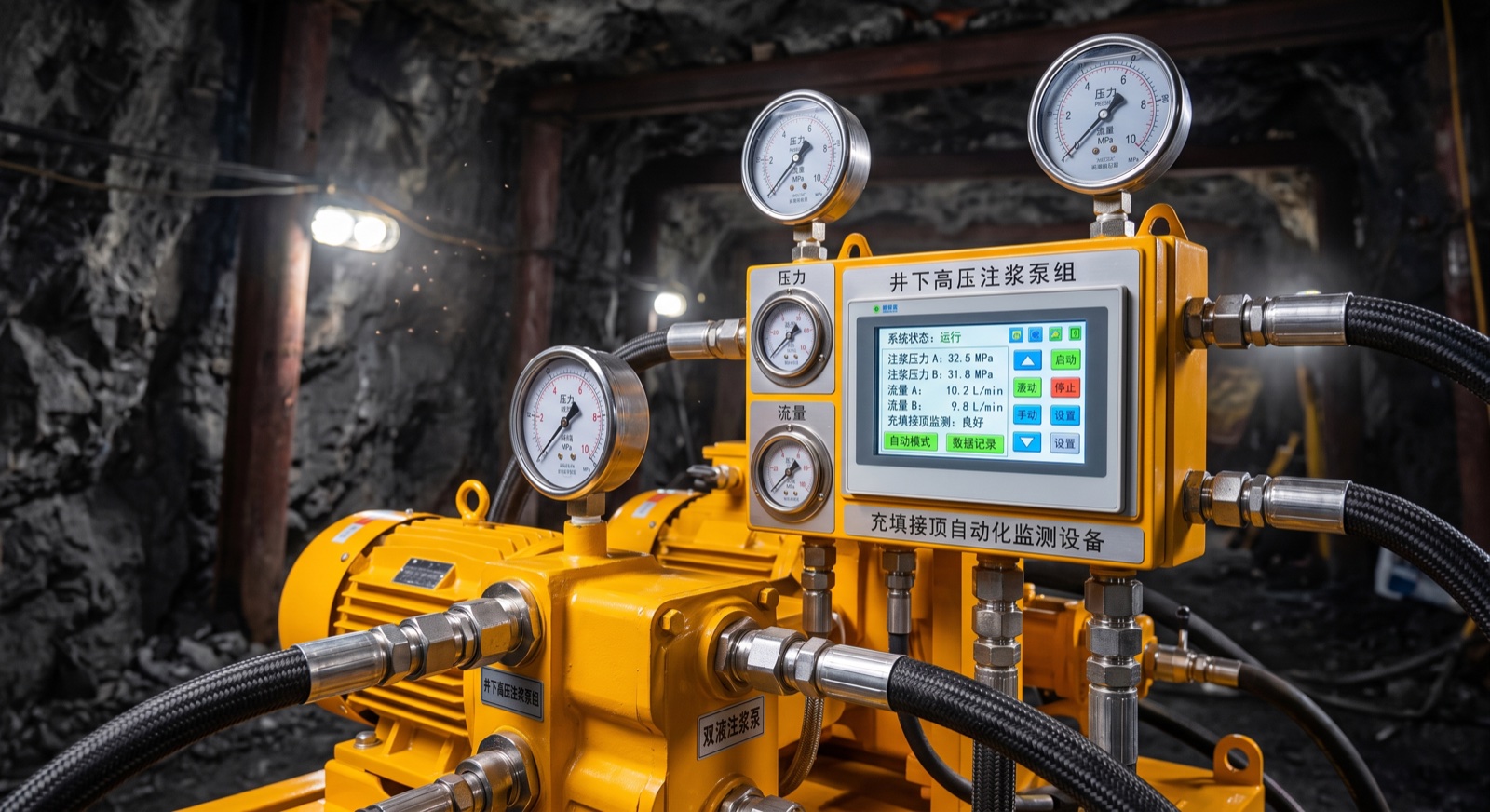

4. 启动高压注浆泵稳压注浆：开启双液高压注浆泵，注浆压力由 0.5MPa 逐渐提升至 2.5MPa，当排气管连续溢出浓浆且压力保持 3min 不下降时停止注浆。
5. 封孔与复测验收：关闭逆止阀，完成封孔，48h 后进行钻孔取芯与接顶率复测。

---

四、 充填接顶密实度动态监测与定量对账

为了量化充填接顶效果，必须建立井下与地面联合的接顶密实度监测体系。

4.1 充填接顶前后顶板下沉位移与应力演化

下图展示了采用普通充填（无接顶措施）与微膨胀高压接顶充填下，采空区后方 0~100m 范围内顶板下沉量的实测演化对比：

实测数据表明，未采用接顶优化措施时，采空区后方 100m 处顶板最大累计下沉量达到 285mm；而采用 3.5% 微膨胀剂加压接顶后，顶板下沉量被成功限定在 32mm 以内，下沉控制率提升了 88.8%。

---

五、 典型矿区脱敏工程实践与效益评估

在某年产 500 万吨的现代化高应力矿井 1203 充填工作面，由于上覆存在天然砂岩含水层与地表高速公路，对采空区接顶密实度提出了极高的安全性要求。

5.1 工程实施关键参数对账

该矿通过实施微膨胀材料配比与二次高压注浆 SOP 体系，成功释放了高速公路下方近 180 万吨被压滞煤炭资源，创造经济效益超 12 亿元，且至今地表公路无任何异常沉降裂纹。

---

常见问题解答 (FAQ)

Q1：微膨胀剂在井下强碱性膏体环境中会不会发生后期膨胀倒退？

答： 不会。我们推荐的铝酸盐-生石灰体系主要在膏体搅拌后 2 小时至 7 天内完成晶体结晶与体积膨胀。该反应主要依赖水化反应前期生成的钙矾石网状结晶，在 28 天基本趋于稳定，且由于充填体处于封闭高应力状态，自应力的存在反而促进了硬化体密实度提升，不会发生后期膨胀倒退或破坏。

Q2：二次高压注浆时，注浆压力过高会不会把充填挡墙顶破？

答： 这需要在 SOP 中设定严格的压力递进控制。首次充填挡墙设计承载力须达到 0.5MPa，而在二次高压补浆阶段，高压注浆管是直接穿过挡墙深入采空区顶板死角的。高压浆液是在采空区顶部封闭空间内向顶板凹坑裂隙渗透，只要挡墙顶部防溢止浆阀密封良好，压力主要作用于上覆岩层与充填体顶面，不会直接作用于挡墙平面。

---

采空区充填接顶工程可研申报准备资料清单

在向矿业集团或专家组提交充填接顶专项设计方案时，建议准备以下核心技术台账：

• [ ] 采空区顶板岩性与直接顶初次垮落步距地质报告
• [ ] 充填膏体 3d/7d/28d 膨胀率与抗压强度实验室测试报告
• [ ] 井下二次高压注浆管路与浮箱加压接顶装置布置图纸
• [ ] 充填体与顶板接触应力在线监测传感器选型清单
• [ ] 充填挡墙抗冲击强度与顶板密封SOP施工规范
• [ ] 地表沉降 InSAR 与分布式光纤 Monitoring 方案

---
