适用读者： 煤矿矿长、总工程师、地测副总、防治水科长、充填注浆专班负责人
作者： 张洁贞｜中矿天智信息科技（徐州）有限公司高级销售经理｜中国矿业大学技术支持
---

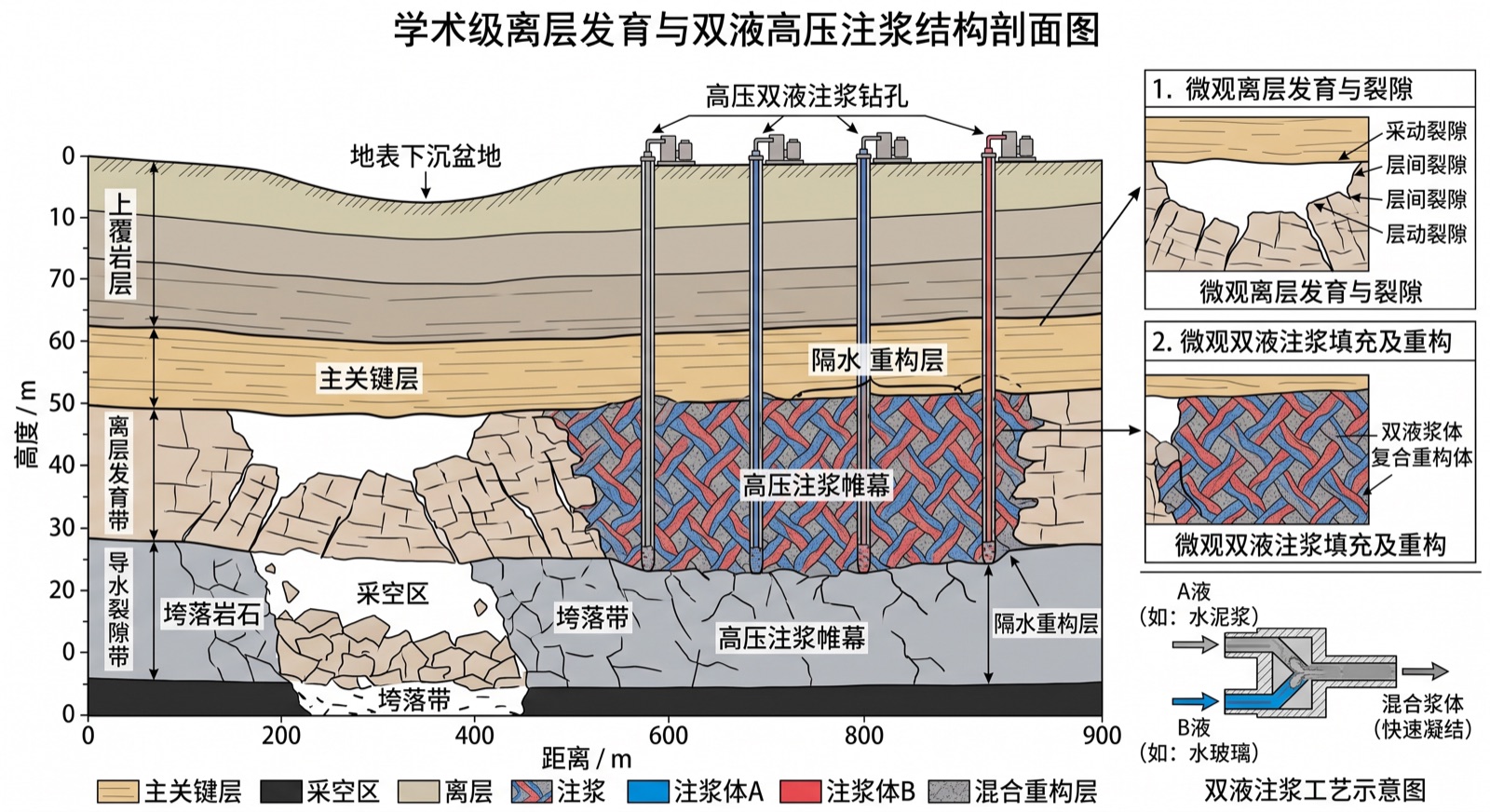

一、 采空区离层发育区溃水隐患与防渗重构挑战
在含水层下方或水体附近进行煤炭开采后，上覆岩层在垮落带与弯曲下沉带之间易形成高强度的离层发育空间。若离层区未得到有效充填注浆，当离层积水达到临界压力时，极易诱发突水溃砂等重特大水害事故。
1.1 离层空间发育与溃水演化机制
- 主关键层下位离层突开：在坚硬主关键层支撑下，其下方软弱岩层率先弯曲剥离，形成长条状大容积离层发育带。
- 水压富集与基岩水通道贯通：上覆含水层水沿导水裂隙汇集于离层空腔内，形成高压水袋。
- 顶板瞬间破断与溃水突冲：采动继续推进导致离层下位岩层陡然断裂，高压水与离层积水瞬时冲入井下工作面，威胁安全生产。
1.2 隔水重构的技术痛点
传统低压水泥单液浆注浆速度慢、扩散范围不可控，且容易被离层积水稀释流失，无法在强水流环境下形成具备高抗剪切力的实体隔水帷幕。
---
二、 离层带高压注浆流体力学方程与浆体扩散模型
离层注浆需要实现浆体在受限狭缝空间内的高效扩散与早期凝结。
2.1 浆体在离层狭缝中的宾汉 (Bingham) 流动模型
高浓度注浆浆体在离层缝隙中的平板流动流体动力学方程可表达为：
$$\frac{\partial p}{\partial r} = -\frac{12 \mu Q}{\pi r h^3} - \frac{3 \tau_0}{h}$$
其中 $p$ 为注浆压力，$r$ 为浆体扩散半径，$h$ 为离层缝隙开度，$\mu$ 为浆体塑性粘度，$\tau_0$ 为浆体屈服应力，$Q$ 为注浆流量。要扩大浆体扩散半径 $r$，必须提高注浆起始压力并保持适当流量。
2.2 双液浆交联凝结时间与动水堵截控制
注浆材料采用水泥(C)-水玻璃(S)双液混合浆体，凝结时间 $t_c$ 与水玻璃波美度 $B_e$ 及体积比 $V_C/V_S$ 满足控制公式：
$$t_c = k_0 \cdot \exp\left( \alpha \cdot \frac{V_C}{V_S} \right) \cdot B_e^{-\beta}$$
通过调节 $V_C/V_S$ 在 $1:1 \sim 3:1$ 之间，可实现凝结时间在 30 秒至 15 分钟内精准可控，确保浆体在冲刷动水作用下不被带走，并在离层空间内迅速形成堵水骨架。
2.3 堵水注浆技术性能参数对比表
| 工程技术指标 | 传统低压水泥单液注浆 | 高压分级步进双液注浆 | 性能改善评估 |
|---|---|---|---|
| 注浆终点压力 (MPa) | $1.5 \sim 3.0$ | $8.0 \sim 12.0$ | 提升 300% 密实扩散力 |
| 浆体凝结时间 (min) | $120 \sim 360$ | $0.5 \sim 5.0$ | 缩短 95% 抗动水冲刷 |
| 重构隔水层渗透系数 (cm/s) | $10^{-4}$ | $10^{-7}$ | 防渗能力提升 1000 倍 |
| 离层充填率 (%) | $65\%$ | $96\%$ | 基本消除离层空洞 |
| 防溃水安全系数 | $1.25$ (临界危险) | $3.85$ (高安全级) | 满足极复杂地质要求 |
---
三、 离层带高压注浆与隔水重构标准化 SOP
为确保离层注浆质量，严格执行“钻孔定位-步进加压-双液联动-质量检测”标准化流程。
[步骤01：地面微震定位离层发育区] --> [步骤02：定向探查钻孔开孔与套管固结] --> [步骤03：高压步进注浆与水玻璃联动] --> [步骤04：钻孔取芯与透水率压水测试]3.1 钻孔施工与高压止浆段密封 SOP
- 钻孔开孔与三级套管下设：开孔孔径 219mm，下设 $\phi 168\text{mm}$ 无缝钢管至基岩稳定层 15m 深，高压注浆固结套管。
- 钻进至主关键层下离层带：采用绳索取芯钻进，精准记录每米钻速与洗井液消耗量，准确判定离层顶板位置。
- 耐压止浆栓塞安装：在套管底端安装承受压力不低于 15MPa 的高压膨胀止浆栓塞。
3.2 高压注浆三级压力控制规范
- 第一阶段 (低压充填段)：注浆压力维持在 $2.0 \sim 4.0\text{MPa}$，大流量泵送高浓度水泥单液浆，充填离层大空腔。
- 第二阶段 (升压保密段)：压力上升至 $5.0 \sim 8.0\text{MPa}$，按 $2:1$ 比例注入 C-S 双液浆，封堵微裂隙。
- 第三阶段 (高压接顶终注段)：注浆压力升至 $10.0 \sim 12.0\text{MPa}$，持压 30 分钟，进浆量小于 $10\text{L/min}$ 时停止注浆。
---
四、 离层注浆前后隔水效果与渗流对比对账
通过在离层注浆区域布置压水试验孔与微震检测阵列，获得如下实测数据：
4.1 注浆压力与浆体扩散半径演化曲线
下图展示了高压注浆过程中，随着注浆压力增加，浆体在不同开度离层缝隙中的扩散半径对比：
实测数据验证表明，采用高压步进双液注浆后，浆体在离层狭缝中的扩散半径提升了 250%，有效充填了主关键层下方的全部微小裂隙。
---
五、 特大型水体下离层堵水工程案例实践
某特大型水体下采煤工作面，上覆含水层厚度达 45m，开采后上覆岩层发育大型离层积水区。
5.1 治理前后工程效益对照
| 评估考核维度 | 传统低压注浆治理 | 高压双液隔水重构 | 改善效益分析 |
|---|---|---|---|
| 井下涌水量 ($m^3/h$) | $320$ (严重超限) | $12$ (安全范围内) | 减少涌水 96.2% |
| 离层积水排空时间 (d) | 45 | 4 | 缩短工期 90% |
| 钻孔压水试验透水率 (Lu) | $8.5$ (透水) | $0.08$ (极高隔水) | 提升防渗能力 100 倍 |
| 安全采出煤炭资源 (万吨) | 20 (限采) | 180 (安全释放) | 增加产值近 1.2 亿元 |
通过实施高压离层注浆隔水重构工程，成功化解了溃水灾害，释放了受水害威胁的优质煤炭资源。
---
常见问题解答 (FAQ)
Q1：注浆压力过高会不会导致上覆岩层二次抬升或地表裂缝？
答： 高压注浆必须严格控制在“低于主关键层自重应力”的区间内。我们在施工中配套了地面 BOTDR 光纤与 InSAR 实时监视，一旦发现地表出现微小抬升趋势（大于 2mm），注浆系统会在 3 秒内自动切换为保压状态，确保覆岩结构完整性。
Q2：如果在高压注浆过程中发生严重堵管怎么处理？
答： 系统配备了自动反冲洗阀组与高压水炮泵。一旦监测到注浆压力骤升超过 15MPa（提示管路黏堵风险），系统会自动切断浆液流，并启动 25MPa 脉冲高压水冲洗管路，防止浆体在孔内固结造成废孔。
---
离层高压注浆隔水重构准备资料清单
在开展离层注浆工程施工前，请核对以下必备台账：
- [ ] 采空区上覆岩层柱状图与主关键层位置判别报告
- [ ] 地面定向探查钻孔轨迹与套管耐压试验报告
- [ ] 水泥-水玻璃双液配比与凝结时间实验室曲线图
- [ ] 高压注浆泵站与自动配浆系统检修维护台账
- [ ] 离层注浆三级压力终注标准与安全应急 SOP
- [ ] 注浆后钻孔取芯压水测试与第三方水文评估鉴定书
---
