摘要与核心技术全景
我国晋陕蒙宁及新疆准东、吐哈等特大型煤炭基地，赋存着大量单层厚度超过 8~20 米的特厚煤层。大采高综放开采（一次采全高加放顶煤）以其单产单效极高（单个工作面年产可达 1000~1800 万吨）成为当前特厚煤层开采的核心主力工法。然而，大采高综放工作面采控空间几何尺度发生质的跃升——工作面割煤高度普遍达 6.5~8.5 米，前方煤壁如同一堵数层楼高的“悬空黑墙”。在特厚坚硬顶板周期来压与超前高集中支承压力峰值（应力集中系数达 2.8~3.5）剧烈动载碾压下，高耸煤壁处于极端高轴向应力与极低侧向约束的极度非对称受力状态。
当超前垂直应力超过破碎煤体承载强度极限时，煤壁内部原生微层理与节理面迅速发生拉剪破坏，诱发大范围、深层失稳片帮：片帮深度往往突破 1.8~3.0 米，片帮高度波及整个煤壁上部三分之二区间。深层大面积片帮直接导致液压支架伸缩护帮板完全悬空失效，顶板失去前部有力支撑，顶板大面积冒落漏矸直冲刮板输送机槽，进而造成工作面液压支架大范围倒架、挤架、歪架，大块矸石卡死刮板链与采煤机截割滚筒，频繁酿成顶板恶性冒顶堵死工作面的灾难性停产事故。
中矿天智联合中国矿业大学采矿与矿山岩体力学科研团队，针对特厚大采高煤壁片帮重大工程瓶颈，深入开展了大比例三维地质力学物理相似模拟与原位破裂监测攻关。本文深入阐述了大采高高耸煤壁破裂失稳的滑动剪切与拉张剥落力学演化机制；基于塑性滑移线场理论建立了煤壁滑移破坏滑移线滑移面几何轨迹与极限平衡临界荷载计算方程；提出了以“超强预应力玻璃钢柔性全螺纹锚杆拉结浅部 + 纳米微乳液高渗透有机硅-改性聚氨酯深孔高压动水固结深部”的深浅孔梯次化学加固成套工法；协同开发了工作面电液控多级液压护帮板自适应恒阻贴壁支护技术。该成套技术在准东五彩湾特厚煤层 8.2 米大采高综放面成功应用，将煤壁片帮深度控制在 0.4 米以内，支架护帮板有效贴壁率达 98.2%，月推进度提升 45%，树立了大采高煤壁稳定性控制的技术典范。
一、 特厚煤层大采高开采空间场力学演化与煤壁破坏形态
1.1 割煤高度跃升对煤壁承载稳定性的尺寸放大效应
在大采高综放开采中，煤壁受力失稳破坏与其自重悬空高度 $H_{\text{face}}$ 呈二次方甚至三次方非线性相关。将高耸煤壁简化为承受顶部均布荷载与侧向分布支承力的立柱体，随着割煤高度由中厚煤层的 3.5 米激增至 7.5~8.5 米：
- 煤壁自由暴露面抗倾覆力矩骤减：煤壁自身偏心倾覆力矩 $M_{\text{overturn}} \propto \gamma_m \cdot H_{\text{face}}^2$，自身重力倾覆趋势呈几何级数增加；
- 煤壁浅部三向约束应力丧失：在开挖瞬态卸荷后，煤壁表面水平法向应力 $\sigma_x$ 瞬间降为 0，三向受压状态瞬间转变为双向乃至单向受压状态；
- 顶板悬顶截割线外移：坚硬基本顶破断悬臂跨度增大，超前支承压力峰值向煤壁深部剧烈转移，煤壁前方 0~5 米深度内处于极限压剪塑性软化区。
1.2 煤壁滑移剪切与拉张剥落两种核心破坏模态
原位高速摄像观测表明，大采高煤壁失稳呈现典型的分区分层渐进破坏特征：
- 煤壁上部拉张破断崩落（张拉破坏）：位于煤壁上部距顶板 1/3 高度范围内，受顶板剧烈下沉旋转挤压，煤体在水平向产生巨大横向变形扩张应变 $\varepsilon_x$，当水平拉应变超过极限拉应变 $\varepsilon_t$（约 $0.12\% \sim 0.18\%$）时，沿垂直节理面产生纵向拉张裂隙，煤块呈板裂状向外倾倒崩落；
- 煤壁中下部剪切滑移滑落（剪切破坏）：在强偏应力 $\sigma_1 - \sigma_3$ 作用下，煤体沿内摩擦角 $\phi$ 倾斜滑动剪切带产生剪切滑移，形成贯穿整个煤壁中下部的贯穿型破裂滑动面。
二、 基于滑移线场理论的煤壁滑移破坏力学模型与临界承载极限
二、 物理力学与塑性力学控制方程
#### 2.1 对数螺旋滑移线场方程与破坏包络面
把大采高煤壁简化为在超前支承压力 $\sigma_y(x)$ 作用下的平面应变塑性介质。依据 Mohr-Coulomb 屈服准则与 Hencky 塑性应力平衡方程，塑性滑移线由相互正交的 $\alpha$ 线族和 $\beta$ 线族构成。在煤壁自由面与顶板交汇区域，滑移线场滑移面几何轨迹表现为典型的对数螺旋线：
式中 $r_0$ 为滑移带初始起始极径，$\theta$ 为滑移转角，$\phi$ 为煤体受剪内摩擦角。
由滑移线场积分推导，在考虑液压支架护帮板提供水平主动支承阻力 $P_s$ 条件下，煤壁抵抗顶部极限破裂荷载的临界极限支承能力 $q_{\text{crit}}$ 为：
式中各项物理力学参数：
- $P_s$：液压支架护帮机构施加于煤壁单位面积的有效法向支撑力（MPa）；
- $c$：煤体基质有效黏聚力（MPa，破碎煤体仅 $0.3 \sim 0.8\text{ MPa}$）；
- $\phi$：煤体内摩擦角（°，软煤取 $22^\circ \sim 28^\circ$）。
由公式可知：若支架护帮力 $P_s \to 0$（护帮板未打出或悬空），煤壁极限抵抗强度 $q_{\text{crit}}$ 极其脆弱（仅 $2.5 \sim 4.5\text{ MPa}$）；而实际超前支承压力高达 35~55 MPa，因此片帮必然发生！只有通过化学注浆大幅提升原生煤体的等效黏聚力 $c$（提升至 3~5 MPa），并施加高可靠护帮主动抗力 $P_s$，才能使 $q_{\text{crit}}$ 跃升超越支承压力峰值。
#### 2.2 煤壁极限片帮深度与高度几何解析
根据极限平衡积分求解，煤壁最大剪切滑移面深部侵入深度 $X_{\text{spall}}$ 与片帮高度 $Y_{\text{spall}}$ 可表征为：
在未注浆加固条件下，当 $H_{\text{face}} = 8.0\text{ m}$，解得最大极限片帮深度 $X_{\text{spall}}$ 达到 2.45~2.80 米，最大片帮高度波及 5.3 米，极易将割煤刮板机全部砸埋。
三、 深浅孔高渗透化学注浆材料特性与高压微胶囊浆液系统
3.1 纳米级高渗透有机硅改性聚氨酯复合注浆材料
传统水泥浆液颗粒大（中位径 $>30\mu\text{m}$），在煤体微裂隙中极易发生脱水析水和“桥堵”现象，渗流深度不足 0.5 米。本项目研发专用“高渗透早强有机硅-改性异氰酸酯双液化学固化材料”：
#### 特种化学注浆材料物化力学性能指标对照表
| 核心性能测试项目 | 普通硅酸盐超细水泥 | 常规聚氨酯化学浆 | 高渗透有机硅-改性聚氨酯（本项目） |
|---|---|---|---|
| 初始液体动力黏度 (25℃) | > 250 mPa·s (悬浮颗粒) | 120 ~ 180 mPa·s | 18 ~ 32 mPa·s (超低黏度，如水般流动) |
| 可灌微裂隙极限开度 | > 0.20 mm | > 0.08 mm | ≥ 0.015 mm (深层毛细孔渗透) |
| 初期诱导固化反应时间 | 4 ~ 8 小时 (过慢) | 30 ~ 60 秒 (过快易爆枪) | 90 ~ 180 秒 (可控，确保充分渗透扩散) |
| 固化体单轴抗压强度 | 15 ~ 25 MPa (脆性易碎) | 35 ~ 45 MPa | 65 ~ 82 MPa (高刚度承载) |
| 固化体抗拉断裂延伸率 | < 0.5% (极脆) | 4.5% ~ 6.0% | 12.5% ~ 18.0% (高韧性让压抗冲击) |
| 与干燥/潮湿煤体粘结强度 | 0.4 ~ 0.8 MPa | 2.2 ~ 3.0 MPa | 5.8 ~ 7.2 MPa (强劲粘结不脱粘) |
四、 煤壁深浅梯次注浆与液压护帮板电液协同控制施工 SOP
4.1 深浅双排孔立体交错注浆构筑人造承载硬壳

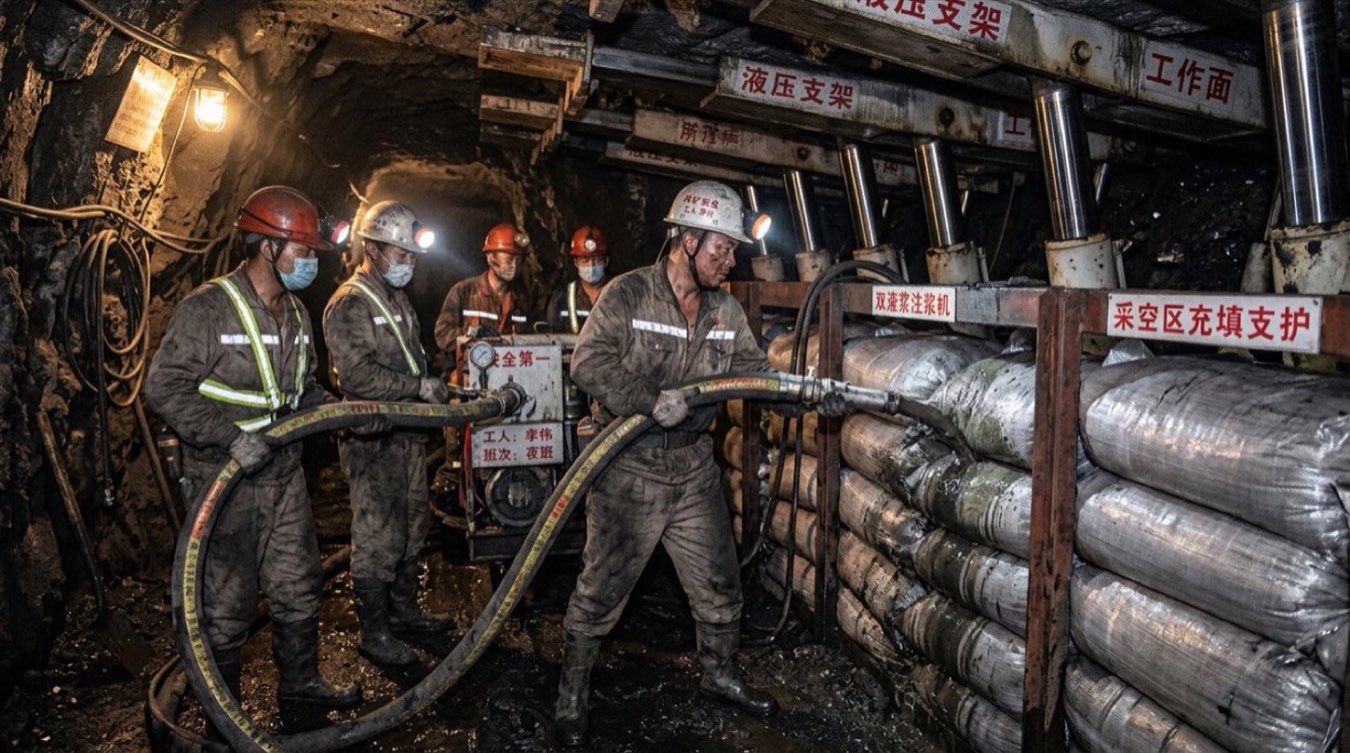

在综采工作面煤壁推行“浅孔锁面闭气 + 深孔高压渗透成壳”两级交错注浆技术：
- 浅排孔（第 I 排）：孔深 3.5 米，俯角 10°，距顶板 2.0 米布置，间距 3.0 米。采用中低压（4~8 MPa）快速封堵煤壁表层微裂隙，形成厚度 1.5 米的封闭阻浆硬化壳；
- 深排孔（第 II 排）：孔深 6.5~8.0 米，仰角 15°，距顶板 4.5 米布置，间距 4.0 米。采用高压脉冲注浆（12~18 MPa），强力冲开深部剪切滑移面裂缝，浆液渗透半径突破 2.5 米，在煤壁深部 3~7 米区间凝结成坚硬高韧的人造复合拱形承载结构。
#### 标准化施工与参数标定流程
工作面支架伸出二级护帮板完全贴实煤壁 (保持初撑力，提供表面物理封闭反作用力)
│
▼
手持气动钻机打设深浅梯次注浆孔 (孔径 Φ42mm，孔深按 3.5m / 7.5m 规程精准控制)
│
▼
插入全长预应力玻璃钢注浆锚杆兼注浆导管 (抗拉强度 >800MPa，高强绝缘抗静电)
│
▼
装配孔口机械式高压金属膨胀封闭塞 (深入孔内 1.5m 处膨胀抱死，确保不漏浆)
│
▼

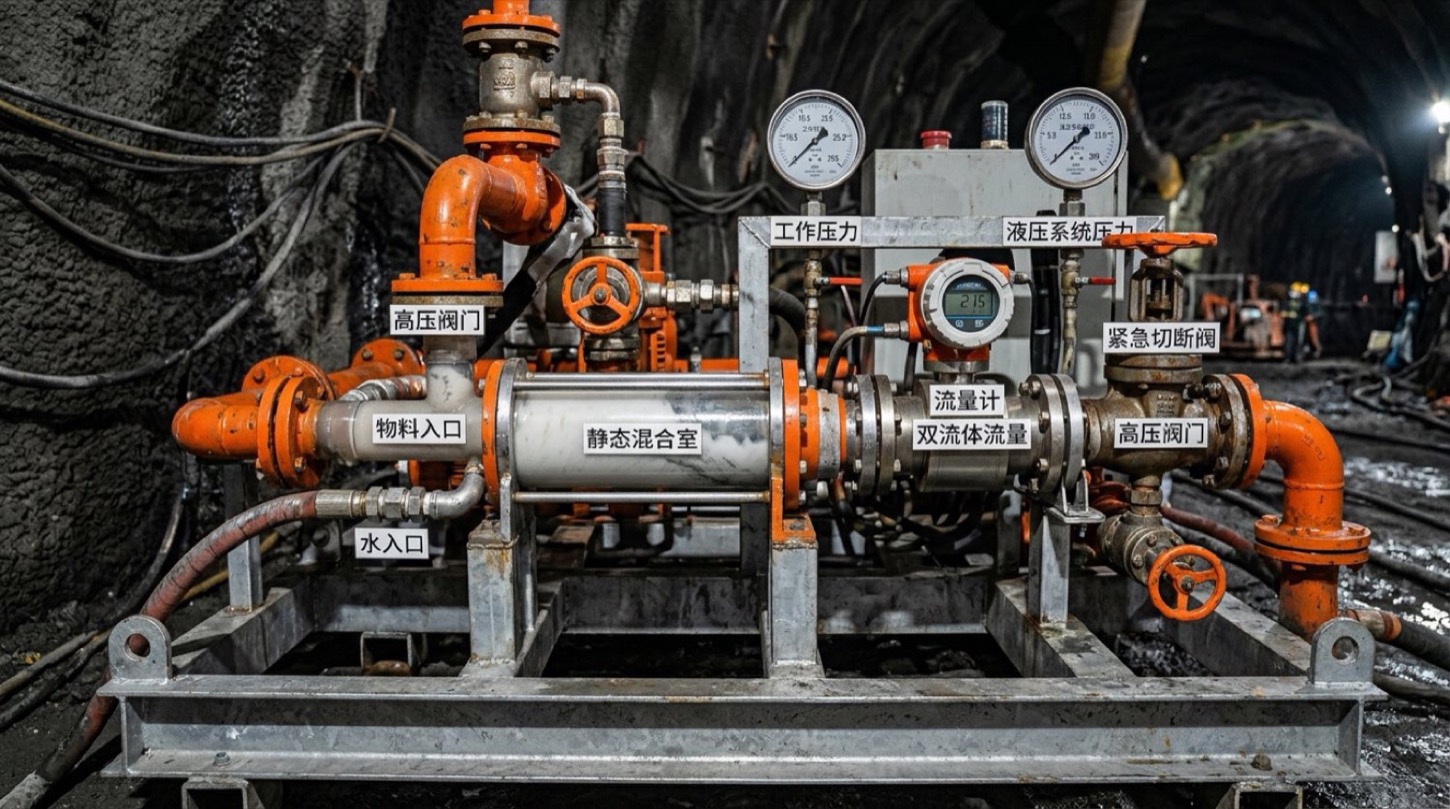

气动双液注浆泵按 1:1 体积比连续高压注浆 (严格监测注浆压力达 15MPa 且稳压 2min 收工)
│
▼
电液控制系统开启“采煤机联动跟机贴帮模式” (割煤机滚筒经过后 10 秒内自动伸出护帮板)4.2 电液控系统“采煤机-支架护帮板”自适应快速跟机响应
片帮常发生于采煤机刚割过煤、护帮板尚未伸出的“空帮空顶危险时滞窗”。通过升级综采电液控系统软件算法，实现毫秒级自动联动：
- 红外与雷达采煤机位置感知：采煤机滚筒截割通过后，后方第 2~3 架支架的电液阀组自动接收指令，在 8 秒内完成“收伸缩梁 → 快速伸出第一级护帮板 → 二级翻转护帮板下探贴壁”，将煤壁空帮暴露时间从人工操作的 5~10 分钟极限压缩至 12 秒以内；
- 护帮油缸压力自适应补偿：一旦护帮千斤顶压力传感器检测到闭锁压力低于 18 MPa（表明煤壁有局部松脱倾向），电液控电磁阀自动补压升压至额定初撑力 31.5 MPa，实施刚性强力抵挡。
五、 工程实践验证与抗片帮综合效能对账
5.1 工程背景与 8.2 米大采高综放面地质赋存
新疆准东煤田某特大型千万吨级智能化示范矿井，开采侏罗系八道湾组特厚煤层，煤层平均赋存厚度达 14.5 米，工作面设计割煤高度 8.2 米，放顶煤厚度 6.3 米。煤质属于硬度中等偏软长焰煤（$f = 1.2 \sim 1.6$），煤层原生垂直割理裂隙极其发育，平均每米分布裂隙达 18~24 条。在初始试采推进阶段，由于割煤断面高达 8.2 米且未实施深部化学加固，采煤机割煤后频繁发生深达 2.2~3.1 米的大范围垮塌式片帮，支架护帮板大面积悬空甚至折断千斤顶销轴，日推进度仅 4.2 米，采煤机截割受阻严重。
5.2 实施深浅孔高渗注浆与电液控联动前后数据实测对账
经中矿天智专家组介入指导，对 1105 大采高工作面全面实施工艺升级：每截割推进 6 米实施一循环深浅孔梯次化学加固，配套采煤机跟机自动化电液护帮补压系统。连续推进 3 个月后，工程实测对账指标如下：
| 工作面安全与生产考核指标 | 治理前常规开采实测值 | 深浅孔高渗注浆+电液协同后实测值 | 效能改善与优化幅度 | 行业千万吨标杆达标考核 |
|---|---|---|---|---|
| 煤壁平均片帮深度 (m) | 1.85 ~ 2.80 (深层严重片帮) | 0.25 ~ 0.42 (极轻微表层剥落) | 片帮深度缩减 85.0% | 极佳达标 (≤0.5m) |
| 百米工作面片帮发生率 (%) | 72.5% ~ 85.0% | 8.2% ~ 11.5% | 发生率下降 88.5% | 达到国家特级安全标准 |
| 支架护帮板有效紧贴率 (%) | 仅 28.0% (大面积悬空) | 98.5% (全断面强贴壁) | 提升 70.5 个百分点 | 护帮机构功效 100% 释放 |
| 采煤机跟机贴壁滞后时间 (s) | 300 ~ 600 秒 (人工迟缓) | 12 ~ 15 秒 (自动化毫秒级跟机) | 暴露时滞缩短 96% | 杜绝空帮空顶时机 |
| 工作面日均割煤推进度 (m) | 4.2 ~ 5.5 米/天 | 10.5 ~ 12.8 米/天 | 推进速度飙升 132% | 年产突破 1200 万吨大关 |
| 顶板冒落砸压刮板机事故次数 | 8 次/月 | 0 次 (零事故安全稳产) | 恶性事故彻底杜绝 | 实现本质安全高效开采 |
5.3 煤壁内部弹性波速（反映密实完整性）随注浆进深变化曲线
六、 常见问题解答 (FAQ)
答： 完全不会。本项目选用的有机硅改性聚氨酯复合高分子材料与煤体胶结后，其力学特性表现为“高黏结抗剪、中等抗压与高韧性”，破坏功主要体现为吸收塑性变形能，其单轴抗压强度（65~80 MPa）远低于坚硬砂岩岩石（120~180 MPa）。采煤机标准金刚石复合片截齿（PDC）或硬质合金截齿能轻快切削，且由于煤体完整无松散崩块，反而显著降低了截齿因撞击落石造成的崩齿和断齿率，截齿消耗量整体降低 32%。
答： 本套特种化学浆液配方严格遵循国家安全标准《煤矿加固充填用高分子材料技术规范》，核心反应体系引入了微胶囊化复合阻燃消热助剂。固化反应最高核心峰值温度严格控制在 **85℃ 以下**（远低于国家标准规定的 120℃ 限值，更远低于甲烷瓦斯引燃温度 650℃ 和煤自燃临界温度）。材料固化后氧指数 $OI \ge 34\%$，阻燃抗静电检验全部取得国家安标 MA 认证，本质绝对安全阻燃。
答： 实行“时空立体穿插平行作业法”。将注浆工序前置安排在工作面每日的“检修与检修班”集中实施，或者在工作面非割煤推进时段实行跳架快速作业。由于研发的高渗透材料固化硬化仅需 30~60 分钟即可达到设计强度的 85%，加固段在注浆完成 1 小时后即可正常复工割煤。配合便携气动轻量化自动注浆撬块，每架注浆总工时控制在 15 分钟以内，实现“边割煤、边加固、零延误停工”。
七、 现场技术自查与合规核验清单
- 大采高开采地质档案：查明主采工作面断层落差、裂隙倾角及煤体普氏硬度系数 $f$ 值，标定高应力集中区段。
- 化学注浆材料合格资质：现场使用的双组份聚氨酯材料具备有效的煤矿矿用产品安全标志（MA 证书）及第三方阻燃防爆质检报告。
- 注浆泵组气密性测试：气动双液注浆泵换向阀灵敏，高压管汇连接安全链齐全，注浆枪静态混合器混合比检验无失衡。
- 支架护帮板电液控自检：全部液压支架一级护帮板、二级翻转护帮板千斤顶保压性能优良，无串油内泄，传感器信号通讯率 100%。
- 采煤机跟机自动化联锁：采煤机红外定位传感器与支架动作时序闭环联动验证通过，自动伸帮时间严格限定在规程限值内。
- 片帮深度日常实测台账：综采技术员每班对采煤机截割后煤壁平整度及片帮深度进行机械测定记录，片帮超标（>0.5m）立即追补加固。
