摘要与核心技术全景
我国高瓦斯及煤与瓦斯突出矿井数量位居世界首位，主要分布在贵州六盘水、四川川南、重庆松藻、安徽两淮、河南平顶山及山西阳泉等矿区。这些矿区的突出煤层通常具有变质程度高（多为贫煤、无烟煤）、构造破坏强烈（常伴生揉皱构造煤，即所谓“三软”软煤）、原生渗透率极低（普遍小于 $10^{-4} \sim 10^{-3} \text{ mD}$）的特点。在高地应力与高瓦斯压力（实测孔隙瓦斯压力常突破 2.5~6.0 MPa）共同封锁作用下，吸附态瓦斯牢固束缚于煤基质微孔隙内部，解吸渗流阻力极大。
根据《防治煤与瓦斯突出细则》的法定强制规定，突出煤层必须严格执行“区域综合防突措施先行、局部综合防突措施补充”的红线原则，坚持“不抽采达标不得开采”。然而，传统的防突抽采工艺普遍依赖密集底板穿层网格钻孔或工作面顺层短钻孔。对于低透气性煤层，若不实施人工致裂增透，瓦斯自然解吸衰减半衰期长达数百天，抽采有效影响半径常常不足 1.0~1.5 米，导致钻孔密度每米巷道多达 15~25 个，采掘抽接续矛盾极度尖锐，钻孔钻进过程中频繁发生卡钻、顶钻、喷孔乃至直接诱发局部小规模煤与瓦斯突出，安全风险极高。
中矿天智联合中国矿业大学瓦斯防治国家级重点实验室，深入攻关突破了“井下千米定向长钻孔钻进 + 高压分段水力压裂脉冲增透 + 气水渣三相高效分离阻爆抽采”成套技术体系。本文深入阐明了低透煤岩体在三维压剪应力场下裂纹扩展的断裂力学判据与流固耦合瓦斯解吸流动本构方程；系统推导了压裂扩展半径与抽采负压达标计算解析模型；详细总结了 ZYWL 系列全液压定向钻机轨迹精确受控钻进、高压双向膨胀囊袋封孔器耐压保压工艺；构建了集钻、压、抽、测于一体的消突全过程技术规程。在平顶山十矿与贵州水城深部突出矿井的实地应用表明，单孔抽采纯量提升 5.8~9.2 倍，突出危险区域工作面指标全部降至国家临界安全线以下，实现本质安全快速消突掘进。
一、 突出煤层地质赋存瓶颈与水力裂纹张剪扩展力学
1.1 低透气性高瓦斯突出煤层物性微观结构特征
突出煤层微观孔隙系统多以微孔（孔径 <10 nm）和过渡孔（10~100 nm）为主，比表面积达 $15 \sim 35 \text{ m}^2/\text{g}$，为吸附态瓦斯提供了海量储存空间（通常吸附态瓦斯占总储量的 85%~92%）。煤岩基质致密，原生割理（Face cleat 与 Butt cleat）因受强烈构造挤压发生严重闭合与剪切错断充填，阻断了达西流（Darcy flow）宏观渗流通道。
瓦斯在煤基质到抽采孔隙的运移跨越三个连续物理阶段：
- 微孔隙吸附-解吸扩散阶段：受浓度差驱动的 Fick 扩散流；
- 割理与次生微裂隙阶段：受压力梯度驱动的 Knudsen 扩散与滑动非达西渗流；
- 主裂缝网络通道阶段：宏观达西高速渗流。低透煤层的渗流瓶颈完全卡在第二阶段，必须通过外部高压水射流与水压劈裂强制打通阻隔层。
1.2 高压水力劈裂起裂与扩展的断裂力学判据
在考虑原始地应力与孔隙瓦斯压力 $p$ 条件下，长钻孔壁孔周应力集中分布可由弹性力学 Kirsch 解求得。取切向有效正应力 $\sigma_{\theta}'$，当孔周最小有效主应力达到煤体抗拉强度 $R_t$ 时，水力压裂初次起裂：
式中：
- $P_{\text{frac}}$：水力裂缝初次破裂压力（MPa）；
- $\sigma_H, \sigma_h$：最大与最小水平主地应力（MPa）；
- $R_t$：煤体抗拉强度（MPa，构造软煤通常极低，仅 $0.2 \sim 0.6 \text{ MPa}$）；
- $\alpha_B$：Biot 有效应力系数（取 $0.85 \sim 0.95$）；
- $p$：原始煤层孔隙瓦斯压力（MPa）。
起裂后，裂缝尖端张开位移受断裂力学 I 型应力强度因子 $K_I$ 驱动。裂缝持续扩展失稳的能量判据为：
式中 $K_{IC}$ 为煤岩 I 型断裂韧度，$P_w(x)$ 为裂缝内流体水压，$\sigma_n$ 为垂直于裂缝面的法向地应力。只要高压注水泵排量大于裂缝滤失速度，水力裂缝将持续向煤层深部延伸长达数十米，并沟通激活四周原生割理。
二、 瓦斯解吸流动耦合方程与抽采有效半径解算
二、 物理力学与数学模型推导
#### 2.1 变渗透率流固耦合渗流微分方程
煤层瓦斯流动伴随着孔隙压力衰减引发的有效应力改变（引起裂隙收缩）以及瓦斯解吸基质收缩效应（引起裂隙张开）。考虑 Palmer-Mansoori (P-M) 应变耦合模型，水力压裂改造后煤体动态渗透率 $k(p)$ 方程为：
结合质量守恒与达西定律，以煤层孔隙瓦斯压力 $p$ 为状态变量的非线性渗流偏微分控制方程为：
式中各项参数定义如下：
- $k_0, \phi_0$：初始煤层绝对渗透率（$\text{m}^2$）与初始孔隙度；
- $\mu_g$：甲烷气体动力黏度（$\text{Pa}\cdot\text{s}$）；
- $Z(p)$：高压瓦斯气体偏差压缩因子；
- $a, b$：Langmuir 瓦斯最大吸附容量（$\text{m}^3/\text{t}$）与吸附常数（$\text{MPa}^{-1}$）；
- $\rho_s, \rho_g$：煤体视密度与标准状态下瓦斯气体密度；
- $p_a$：标准大气压力（0.1013 MPa）。
#### 2.2 抽采消突有效影响半径定量反演模型
以《煤矿瓦斯抽采达标暂行规定》第十条为准绳，煤层瓦斯预抽率达标或残余瓦斯压力降至安全界限（$p_{\text{res}} \le 0.74 \text{ MPa}$）且残余瓦斯含量降至安全界限（$W_{\text{res}} \le 8.0 \text{ m}^3/\text{t}$，突出倾向特强者取 $\le 6.0 \text{ m}^3/\text{t}$）对应的空间距离为有效抽采半径 $R_{\text{eff}}$。
基于压降法连续实测，钻孔有效抽采半径随预抽时间 $t$ 的演化可由抛物线阻尼解析式表示：
实测数据显示：未压裂低透煤层抽采 180 天时，$R_{\text{eff}}$ 仅为 1.1~1.3 米；而实施大功率长钻孔水力压裂后，煤体平均有效渗透率 $\bar{k}$ 提升两个数量级，在相同 180 天预抽期内，$R_{\text{eff}}$ 急剧扩大至 8.5~12.2 米，单孔控制瓦斯储量提升近百倍！
三、 井下大功率定向长钻孔水力压裂成套装备体系

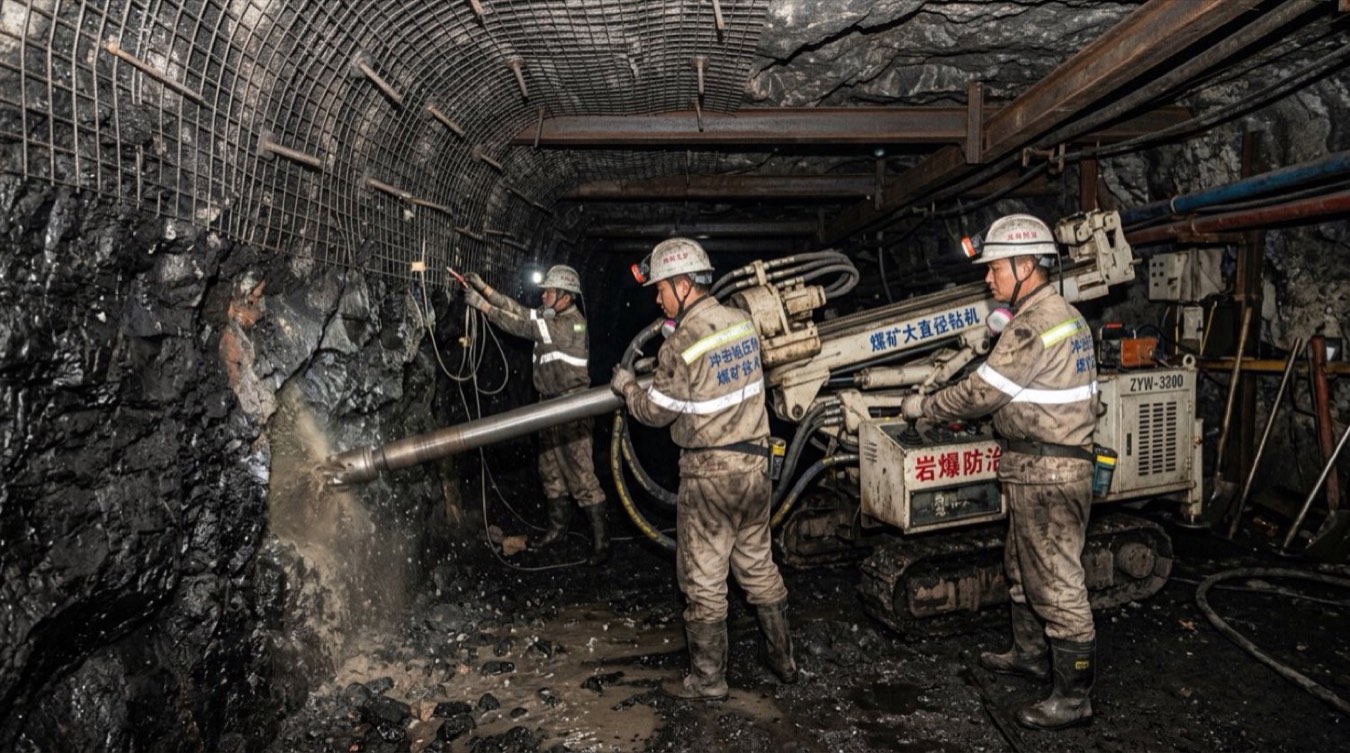

3.1 ZYWL 系列大功率履带式全液压定向钻进机组
井下定向钻进是实现长距离（600~1200米）沿煤层起伏精准轨迹受控钻进的核心手段，彻底克服了传统回转回柱钻机“易飘孔、易打出顶底板”的重大工程缺陷。
#### 定向长钻孔与分段压裂装备技术参数对照表
| 关键设备子系统 | 型号与规格配置 | 核心技术性能参数 | 防突工程控制功能 |
|---|---|---|---|
| 全液压履带定向钻机 | ZYWL-15000DS / 12000D | 额定输出扭矩 15000 N·m，给进力 280 kN | 单孔钻进深度突破 1200 米，主孔沿煤率 >95% |
| 泥浆脉冲无线随钻测斜系统 | MWD 随钻测量探管组件 | 倾角精度 ±0.1°，工具面角精度 ±0.5° | 实时上传三维钻孔轨迹，厘米级闭环精准纠偏 |
| 高压双向跨接式封隔器 | Y341/344-120 机械-水力复合封隔器 | 承压能力 ≥45 MPa，胶筒膨胀比 1:1.65 | 分段压裂区间精准隔离（单段长度 30~50m），耐温 80℃ |
| 超高压大排量压裂泵组 | 3×BRW-600/35 五柱塞变频压裂泵站 | 最高工作压力 35~40 MPa，排量 600~1000 L/min | 大排量高压注入，确保净压持续超裂缝闭合压力 |
| 孔口瓦斯防喷防逆流装置 | FWZ-150/50 气动强力防喷孔密封闸门 | 承压 5.0 MPa，双向密封气水固快速分离 | 钻割压全程彻底杜绝高压瓦斯从孔口喷出伤人 |
四、 分段水力压裂施工工艺与防喷孔全生命周期 SOP
4.1 长钻孔退步式逐段压裂工艺作业流程
钻孔施工达到设计靶点（例如孔深 800 米）后，洗孔通孔，下入由高强油管、滑动导向球座与跨接式封隔器构成的分段压裂管串。
定向长钻孔钻进达标与超声波成孔测径验证 (保证孔壁光滑，变径缩径段扫孔复平)
│
▼
下入跨接式双胶筒膨胀封隔器管串至最深段 (如 750~800m 井段，首段实施压裂)
│
▼
投下合金憋压球并启动小排量升压胀封 (注水压力至 8.0 MPa，保持 5min 封隔器完全膨胀抱死孔壁)
│
▼
全开超高压五柱塞泵组冲刺起裂 (压力迅速攀升至 28~35 MPa，监测泵压骤降 35%~50% 标志煤层起裂)
│
▼
大排量持续注入中低压平稳扩展 (维持注水压力 16~20 MPa，单段注水量控制在 60~120 m³)
│
▼
反向泄压解封并起出管串退步下一段 (单孔分段压裂 10~15 段，实现整根千米钻孔全覆盖)4.2 孔口高能瓦斯动力灾害全封闭防喷装置
在突出煤层施工深孔时，由于高压水破坏了煤层原始应力平衡，游离高压瓦斯伴随粉煤极易在孔底瞬间暴发，造成孔口强烈喷孔。为此，必须在孔口固装长达 15~20 米的高强钢质防喷套管（全孔段注入水硬性早强膨胀水泥固结），并在孔口安装专用大通径“气动防喷分流装置”：
- 自动水力压差闸板阀：一旦监测到孔内逆向喷涌瓦斯压力超过 0.15 MPa，气动快速闸板在 0.3 秒内快速锁合；
- 气-液-固多级闭密旋流分离塔：喷出的高压泥水粉煤混合物全部强制导入密闭分离罐，岩粉煤泥在底部落入自动脱水螺旋输送器排出，高浓度瓦斯则在塔顶直接汇入矿井专用大负压（-30~-45 kPa）瓦斯抽采主干管网，实现“喷孔瓦斯零泄漏、全回收抽采”。
五、 工程实践验证与抽采消突效果对账
5.1 工程背景与特厚强突出煤层概况
平顶山矿区某特大型突出矿井 -850m 戊组煤采区，主采戊9-10煤层，煤层平均倾角 12°，平均厚度 6.8 米。煤层初始瓦斯压力高达 3.2 MPa，原始瓦斯含量高达 18.5 m³/t，坚固性系数 $f = 0.32 \sim 0.45$（极软严重破坏构造煤），煤层透气性系数仅为 $0.0035 \text{ m}^2/(\text{MPa}^2\cdot\text{d})$，发生煤与瓦斯突出综合危险指数高居全矿区之首。
5.2 实施水力压裂前后瓦斯抽采与消突指标实测对账
在 11020 顺槽开凿大跨度钻场，施工 4 根孔径 120mm、孔深 750~850 米的超长顺层定向钻孔，全孔段实施 12 级水力分段压裂。每孔平均累计压入清水 850 m³，压裂施工完成后迅速连网并入大负压抽采管网。
| 抽采考核阶段与时间节点 | 常规未压裂钻孔测试值 | 大功率定向长孔压裂后测试值 | 性能提升幅度倍数 | 国家防突细则红线限值 | 消突合规达标结论 |
|---|---|---|---|---|---|
| 单孔初始纯瓦斯抽采流量 | 0.08 ~ 0.15 m³/min | 1.12 ~ 1.65 m³/min | 提升 10.5 ~ 14.0 倍 | 越快越大越安全 | 卓越极高产 |
| 抽采混合气瓦斯体积分数 | 12% ~ 18% | 65% ~ 82% | 提升 4.2 倍 | 应 ≥30% | 符合利用高标 |
| 预抽 90天煤层残余瓦斯压力 | 2.65 MPa (严重超标) | 0.42 MPa | 压力骤降 84.1% | 必须 <0.74 MPa | 绝对安全达标 |
| 预抽 90天煤层残余瓦斯含量 | 15.2 m³/t (极度危险) | 5.8 m³/t | 含量消减 61.8% | 必须 ≤8.0 m³/t | 全面达标消除突出 |
| 钻屑指标法实测检验 $K_1$ 值 | 0.85 ~ 1.25 mL/(g·min^0.5) | 0.18 ~ 0.26 mL/(g·min^0.5) | 降幅达 76% | 必须 <0.50 mL/(g·min^0.5) | 现场无喷孔无卡钻 |
| 工作面区域消突工程周期 | 22 个月 | 4.5 个月 | 周期压缩 79.5% | 快速接续采煤 | 根治采抽失衡 |
5.3 抽采纯量随时间衰减演化曲线
六、 常见问题解答 (FAQ)
答： 关键在于推行“强力护壁双壁风力微泡沫欠平衡定向钻进工艺”。对于极软构造煤，坚决弃用高压大排量泥浆冲洗（会极速诱发软煤泡水溃塌），改用由空压机注入惰性氮气与生物胶表面活性剂配制的微泡排渣介质。微泡流体密度极低（0.25~0.45 g/cm³），上返流速快，在孔壁瞬间形成一层韧性高分子纳微封闭薄膜，支撑微裂隙不发生蠕变剥落，实现松软突出煤层超千米顺层长孔成孔率提高至 92% 以上。
答： 水力压裂施工必须严格添加 0.2%~0.3% 的特种“双亲性防膨解水锁剂”（主要为氟碳非离子表面活性剂）。该添加剂能将煤岩水润湿接触角从原本的 45°改变为 105°（转为超疏水状态），毛细管自吸毛细压力由正值逆转为负推力。压裂施工结束后，借助孔口强抽负压与瓦斯自身膨胀能，注入的压裂液返排率可达 75%~88%，不仅彻底破除水锁，更通过水劈冲洗带走了大量堵塞裂隙的煤粉微粒。
答： 采用“压裂过程微震时空事件监测 + 压裂后瞬变电磁横向切片 + 抽采气体示踪剂示踪（SF6 / 氪气）”三位一体联合评价。在压裂孔相邻 30 米布设高精度微震检波器，实时定位微破裂信号，反演得出每段水力压裂主缝长达 42~58 米，纵向高度严格限定在煤层厚度内；抽采阶段从中间段注入示踪气体，测定相邻抽采钻孔的运移响应时间，定量计算缝网等效水力传导率。
七、 现场技术自查与合规核验清单
- 突出矿井区域瓦斯档案：具备经省级煤监部门审批的煤层突出危险性鉴定报告与煤层瓦斯赋存等值线图。
- 定向钻机防爆与探伤检测：定向钻机、钻杆串及泥浆脉冲探管具备安全标志证书，钻杆螺纹实施荧光磁粉探伤无裂纹。
- 高压压裂管路水压试验：五柱塞高压泵、高压管汇及封隔器在井下按 1.25 倍额定压力开展清水打压试漏，保压 15min 压降 <0.2 MPa。
- 孔口防喷除渣系统联动：钻场必须配备防喷闸门、两级旋流脱水塔及负压管网连通阀，防喷装置与主抽风机实现远程连锁。
- 残余瓦斯参数法定达标评判：严格按《防治煤与瓦斯突出细则》要求布置检验测试孔，由独立瓦斯实验室测定残余含量 $W$ 与压力 $P$。
- 抽采管路负压与浓度传感器：钻场主干支管安装超声波流量计、光干涉式/红外瓦斯变送器，数据 10 秒级并入全矿安全监控监测大屏。
