一、行业痛点与灾变特征：冲击地压突发性强与单一监测手段误报漏报

冲击地压（Rockburst）是深部煤矿开采中最具毁灭性的动力灾害之一。

在陕西彬长、黄陇、山东巨野、辽宁沈阳、内蒙古鄂尔多斯等高地应力深部矿区，综采工作面冲击地压防治普遍面临三大核心技术瓶颈：

  1. 单一微震监测“测得到远方、算不准近帮”：微震台网主要捕捉深部坚硬顶板大尺度破断震动（远场低频信号），但对工作面煤帮前沿 $5 \sim 15\text{m}$ 高集中应力区的微观微破裂（近场高频微震）灵敏度不足，存在局域预警盲区；
  2. 单一钻屑法“破坏性强、无法连续在线实时监测”：传统钻屑法人工打孔测定出粉量，不仅劳动强度极大、存在现场诱发冲击伤人高危风险，而且属于离散点抽查，无法实现全天候 24 小时动态连续预警；
  3. 国家安监“双重预防与多源综合监测”法定强制标准：国家矿山安全监察局《防治煤矿冲击地压细则》第十五条明确规定：冲击地压矿井必须建立全矿井区域微震监测与工作面局部电磁辐射/地音多参量联合监测系统，实行日分析、周研判、月评估制度；未建立多源综合监测预警体系的严禁组织采掘。
工作面推进 / 厚硬顶板悬臂旋转破坏
  ├── 远场深部大尺度岩梁断裂 → 激发电弹性波（微震信号，频域 1~200 Hz）
  └── 近场高应力区微裂隙闭合扩展 → 激发电荷分离（电磁辐射 EMR，频域 1~100 kHz）
        ↓ 实施“三维微震台网 + 非接触电磁辐射（EMR）”多源融合预警
微震台网精确定位：三维空间破裂坐标（X,Y,Z）与释放总能量 E_ms
电磁辐射实时捕捉：煤体前沿应力动态集中度与脉冲发射强度突增
  ↓ 提前 4~24 小时输出“红/橙/黄”三级冲击危险精准预警信号
指导工作面实施定向深孔大直径钻孔卸压或深孔爆破，彻底化解冲击危机

因此，构建全空间三维微震监测与局部高频电磁辐射（EMR）动态融合预警体系，是总工程师精准感知采动应力场动态演化、守牢零冲击伤亡底线的核心科技支撑。

二、岩石破裂地球物理动力学与前兆辐射模型：波场能量与电磁脉冲方程

煤岩破裂过程中，机械应变能一部分转化为地震弹性波动能（微震），另一部分由于微破裂面摩擦起电、压电效应与电荷非对称分离转化为高频脉冲电磁场（EMR）。

1. 微震全波形震源反演与辐射能量方程

微震台网拾取的 $P$ 波和 $S$ 波全波形数据，通过震源时间函数积分反演得到震源释放总能量 $E_{microseismic}$：

$$E_{microseismic} = 4 \pi r_0^2 \cdot \rho_{rock} \cdot v_p \cdot \int_0^{T_{duration}} [v(t)]^2 \, dt$$

式中：$r_0$ 为震中距；$v_p$ 为纵波波速（$3800 \sim 4800\text{ m/s}$）；$v(t)$ 为传感器记录的质点振动速度波形。

三维空间定位采用到达时间差（TDOA）非线性单纯形极小化目标函数：

$$\Phi(X,Y,Z,t_0) = \sum_{i=1}^{N_{sensors}} \left( t_{i\_calc} - t_{i\_obs} \right)^2 \to \min$$
微震与电磁辐射联合监测冲击地压机理图
图2：微震空间破裂事件三维聚集云图、能量释放速率梯度与电磁辐射（EMR）脉冲突增响应模型图

2. 煤体电磁辐射（EMR）强度与动态应力集中度方程

在非均质压剪应力场作用下，煤体内微裂隙扩展速率 $v_{crack}$ 激发的电磁辐射强度 $E_{EMR}$ 满足唯象热力学方程：

$$E_{EMR} = K_{emr} \cdot \left( \frac{\sigma_{eff}}{\sigma_{uniaxial}} \right)^\alpha \cdot \frac{d N_{crack}}{dt}$$

式中：$\sigma_{eff}$ 为煤体当前承受的有效集中支承应力；$\sigma_{uniaxial}$ 为煤单轴抗压强度；$\frac{d N_{crack}}{dt}$ 为单位时间微破裂产生速率；$\alpha$ 为应力敏感性指数（通常 $\alpha = 2.5 \sim 3.5$）。

  • 冲击前兆物理特征：当煤体接近极限破坏强度（$\sigma_{eff} > 0.85 \sigma_c$）时，电磁辐射脉冲幅值与脉冲频次呈现指数级“陡增突起”（通常突增 $3 \sim 5$ 倍），该突变是预示冲击即将发生的临界前兆标志。

三、微震-电磁辐射多源预警指标体系与阈值表

中矿天智与中国矿业大学科研团队确立的标准双因子融合预警指标：

冲击危险预警等级 微震日总能量 ($E_{daily}$) 与频次 电磁辐射脉冲强度 ($I_{EMR}$) 前兆综合特征与物理意义 应急响应与防冲处置措施
红色预警 (Ⅰ级高危) 单次 $E \ge 10^5\text{ J}$ 或日能 $\ge 5 \times 10^5\text{ J}$ $I_{EMR} \ge 3.0 \bar{I}$（突增 $>3$ 倍） 顶板大断裂孕育 + 煤帮处于极限屈服失稳点 立即下达撤人指令，实施深孔爆破或大直径钻孔强卸压
橙色预警 (Ⅱ级中危) 单次 $10^4 \le E < 10^5\text{ J}$，微震密集成团 $2.0 \bar{I} \le I_{EMR} < 3.0 \bar{I}$ 采动支承压力剧烈前移，微破裂持续加速 放慢推进速度，加密钻屑检测，实施局部割缝注水
黄色预警 (Ⅲ级低危) 单次 $10^3 \le E < 10^4\text{ J}$，日频次增加 $1.5 \bar{I} \le I_{EMR} < 2.0 \bar{I}$ 围岩应力开始积聚，进入动态调整期 加强防冲监测巡视，核查锚杆锚索受力
绿色安全 (正常生产) $E < 10^3\text{ J}$，能量平稳低位 $I_{EMR} < 1.5 \bar{I}$（处于背景本底值） 煤岩系统处于弹性变形稳定自承载状态 维持正常综采循环作业

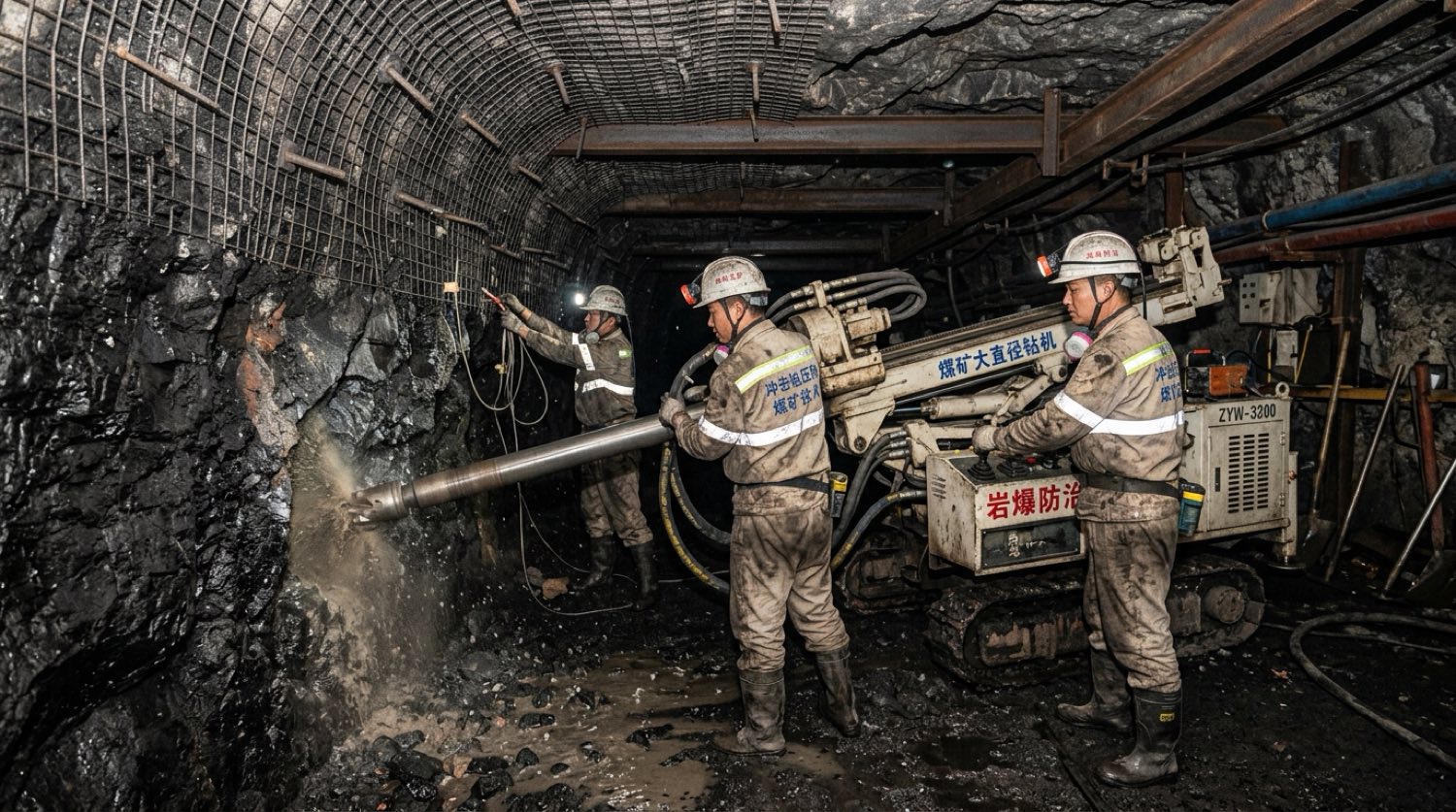

井下顺槽微震检波器与电磁辐射监测现场
图3：防冲工程技术人员在回风顺槽使用本安型非接触电磁辐射探头与微震定向检波器采集数据

四、核心监测仪器与分析系统硬件配置

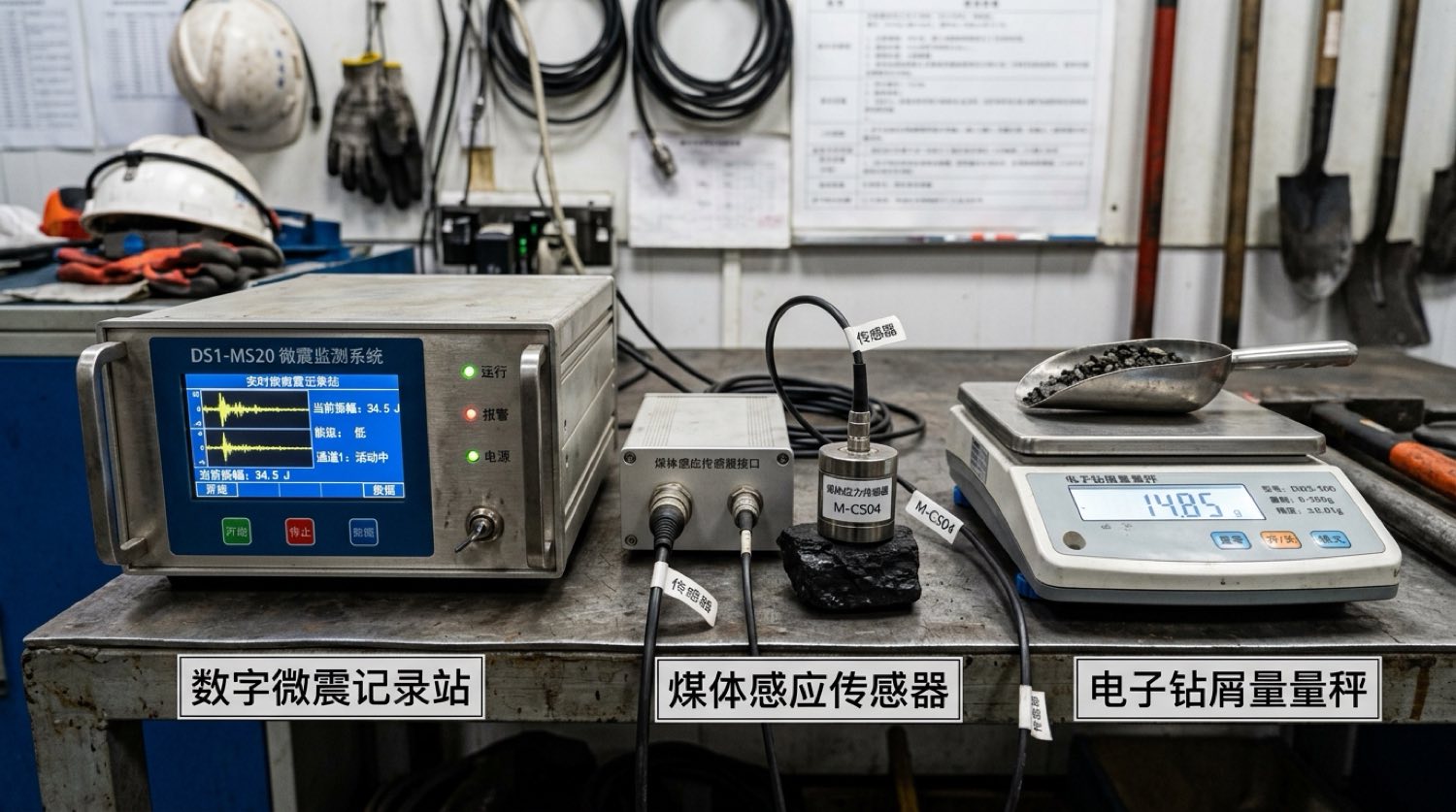

全矿井微震记录仪与电磁辐射分析仪特写
图4：矿用本安型微震数字采集站、高频定向电磁辐射天线与地面智能综合预警大屏特写
设备系统名称 规格型号 核心功能与技术指标 性能与防爆认证
全矿井高精度微震监测系统 KJ-MicroSeis 32 通道台网 全天候连续记录弹性波形并毫秒级自动定位 定位精度 $\pm 5.0\text{ m}$，动态范围 $\ge 130\text{ dB}$
矿用本安型电磁辐射监测仪 KBD-5 矿用电磁辐射仪 非接触连续定向接收煤岩微破裂高频脉冲 接收频带 $1 \sim 100\text{ kHz}$，防爆 Exib I Mb
井下三轴高灵敏度拾震器 GS-20DX 低频宽频带检波器 精确拾取 $P$ 波初至与 $S$ 波剪切波分量 自然频率 $4.5\text{ Hz}$，防水抗震耐压等级 IP68
冲击地压智能多源预警平台 RockBurst-AI 融合预警云系统 微震、电磁辐射、应力、钻屑多维数据自动融合 自动生成预警简报，支持手机端/大屏秒级推送

五、工程案例复盘与实战对账：彬长矿区某深井冲击地压工作面预警项目

以下结合陕西彬长矿区某年产 400 万吨高冲击危险矿井（开采 4 号煤层，埋深 750m，顶板为 45m 巨厚坚硬粗粒砂岩）微震与电磁辐射联合监测预警项目进行深度对账。

总工程师与防冲专家组在调度大屏会商
图5：中国矿业大学防冲科研团队与煤矿总工程师在矿区调度中心会商微震异常聚集与卸压决策

1. 工程背景与危险态势

  • 工程概况：401 综放工作面推进至向斜轴部构造带附近，顶板悬臂长度突破 65m 未垮落，积聚了巨大弹性应变能；
  • 突发异常演化：
  • 8月12日 08:30：微震系统监测到工作面后方基本顶微震事件急剧增加，2 小时内记录事件 14 次，最大单次能量达 $4.8 \times 10^4\text{ J}$；
  • 8月12日 09:15：回风顺槽超前 25m 处的电磁辐射固定探头检测到脉冲强度由日常本底值 $12\text{ mV}$ 瞬间飙升至 $48\text{ mV}$（激增 4.0 倍）；
  • 8月12日 09:20：联合预警系统自动触发 Ⅰ 级红色预警。

2. 应急响应与卸压对账（工程成套服务总额：78.0 万元）

彬长某矿 401 综采面微震与电磁辐射联合监测预警工程（合同总额：780,000 元）
  ├── 井下 16 通道高精度三轴微震台网布设与三维速度模型校准标定：380,000 元
  ├── 运输与回风顺槽 8 组在线防爆电磁辐射传感器安装与数据并网：220,000 元
  └── 多源预警模型调优、日常防冲日报编制与出具省级 CMA 评审报告：180,000 元

3. 成功规避特大冲击灾害

  1. 果断停产撤人：总工程师接报后 5 分钟内下达紧急指令，工作面综采作业人员在 15 分钟内全部撤离至安全距离以外；
  2. 靶向实施卸压：防冲队立即在预警微震聚集区施工 8 组顶板深孔预裂爆破钻孔（孔深 45m），强行对悬顶岩梁实施弱化放顶；
  3. 安全释放能量：爆破实施后 30 分钟，基本顶平稳分层垮落，能量以小震形式安全释放，成功避免了一起可能造成支架整体压死与群死群伤的恶性特大冲击地压灾难。

六、矿长与总工防冲迎检自查清单

总工程师在组织冲击地压防治安全大检查与安监迎检时，必须核验以下 6 项核心内容：

  • 全矿井冲击地压多源综合监测系统验收报告：包含微震定位精度检测、电磁辐射传感器覆盖范围及总工签字报告。
  • 每日冲击地压监测分析研判日报表：防冲科每日编制的包含微震日能频、电磁辐射均值、钻屑量及预警等级的审批单。
  • 微震传感器空间台网坐标与检波器完好率：井下各三轴拾震器坐标台账，系统在线完好率必须达到 $100\%$。
  • 电磁辐射传感器定期标校与背景噪声过滤记录：电磁探头灵敏度标定与剔除井下变压器/变频器干扰的滤波档案。
  • 防冲红色/橙色预警应急处置与卸压施工台账：触发预警后的停产撤人记录、大直径卸压钻孔/爆破卸压施工验收单。
  • 冲击危险区域人员出入井唯一性门禁与限员记录：严格控制高危区域作业人数（单班严禁超 9 人）的电子门禁台账。

    • 七、常见问题深度解答 (FAQ)

    Q1：为什么微震监测与电磁辐射监测必须联合使用？

    答： 二者在空间尺度与物理机制上具有完美的互补性：① 微震监测（远场宏观）：擅长穿透数百米岩层，监测深部大尺度厚硬岩层的整体破断、断层活化与大能量释放事件，给出宏观三维空间坐标；② 电磁辐射（近场微观）：对工作面煤帮前方数米至十几米高应力集中区的微破裂极为敏感，能够实时反映煤体局部是否已达到极限屈服点。将两者结合，既能掌控“大顶板会不会塌”，又能精准预警“煤帮会不会瞬间爆出”，彻底消除了监测盲区。

    Q2：井下变频器和动力电缆的高频电磁噪声会不会导致电磁辐射误报？

    答： 必须通过“软硬件双重抗干扰算法”消除：① 硬件定向屏蔽：采用具有高指向性的定向天线，且探头传感器外壳采用高导磁合金屏蔽层，仅对准煤壁实体煤，避开空间无线电干扰；② 软件特征滤波：工业电网噪声具有恒定的 $50\text{ Hz}$ 基波及其固定倍频谐波特征，而煤岩微破裂电磁辐射属于非平稳突发脉冲宽带信号，系统通过小波变换与能量谱特征识别算法，能够 $100\%$ 剔除工业干扰。

    Q3：微震与电磁辐射系统建设周期通常需要多久？

    答： 井下钻孔施工与检波器安装需 7~10 天，线缆铺设与地面服务器并网需 3~5 天，台网速度场校准与多源预警模型调试需 5~7 天，全系统通常在 20~25 个工作日 内即可全面投入常态化运行并出具专家验收报告。

    参考依据与标准规范

    1. 防治煤矿冲击地压细则（2018版），国家煤矿安全监察局
    2. GB/T 25217-2010《冲击地压测定、监测与防治方法》（第1部分至第9部分）
    3. 煤矿安全规程（2025版），国家矿山安全监察局
    4. AQ 1020-2006《煤矿井下自燃火灾防治技术规范》
    5. 矿安〔2026〕81号《国家矿山安全监察局关于进一步加强煤矿重大灾害精准治理与安全风险辨识评估的指导意见》
    6. GB 50215-2015《煤炭工业矿井设计规范》
