煤矿采区皮带机智能纵撕撕裂检测、巡检机器人与变频重载软起动协同控速实操指南

在现代大型矿井中，长距离强力钢丝绳芯带式输送机承担着采区乃至全矿原煤运输的“生命动脉”。一条走向长度2000~4500米、带宽1.4~1.8米、运量2500~4000t/h的主运皮带，一旦发生恶性纵向撕裂或重载断带，直接带来三大灾难性后果：

1. 落料点异物卡死瞬间划破整条胶带：综采面放煤或掘进大块矸石中夹杂的液压支架锚索、锚杆断头、工字钢或耐磨衬板，在转运溜煤槽落料点瞬间卡在下落口与皮带之间。运转中的皮带以3.5~4.5m/s高速前进，坚硬锋利的钢构件像一把尖刀瞬间贯穿皮带并持续割削，短短1~2分钟就能将数千米价值数百万元的强力胶带彻底割成两半，矿井直接陷入长达数天的停产瘫痪。
2. 数公里皮带走廊传统人工巡检鞭长莫及：传统皮带检修主要依靠工人手持测温枪和点检锤沿线步行巡查。面对上万只高速旋转的托辊、十几个驱动滚筒和张紧绞车，人工巡检在昏暗、粉尘、高分贝噪声环境下极易疲劳漏检；当某只托辊轴承内部卡死磨出尖锐铁皮、或者摩擦生热温度突破180℃引燃煤粉时，往往发展成冒烟火灾才被察觉。
3. 工频硬起动与多机功率不平衡拉断胶带：在满载大负荷停车后重新起动时，传统电机通过液力偶合器直接带载起动，产生高达额定扭矩2.0~2.5倍的剧烈动张力冲击波，极易造成输送带胶接接头抽脱、减速机打齿或断轴；多电机协同驱动时由于机械特性差异，各电机负载分配不均，轻载电机倒拖、重载电机严重过热过流跳闸。

彻底杜绝皮带机恶性事故，不能单靠事后人工扑救，而必须采取“下落点双模防撕裂秒级联锁 + 轨道机器人全天候超声红外巡检 + 变频永磁直驱煤流联动控速”的一体化数字防线。关于矿井主辅运输智能化监控与电控系统设计，亦可参阅主运煤流带式输送机AI异物纵撕检测与永磁智能调速指南与煤矿智能通风网络按需调控技术规范。

皮带纵向撕裂通常发生在溜煤槽落料点正下方，且刚被刺穿时往往是底部胶层或内部钢丝断裂，表面被厚厚一层原煤覆盖，传统依靠表面摄像头的机器视觉无法看穿煤层。现代防撕裂系统采用“射线透视与激光轮廓”上下分层协同监测架构。

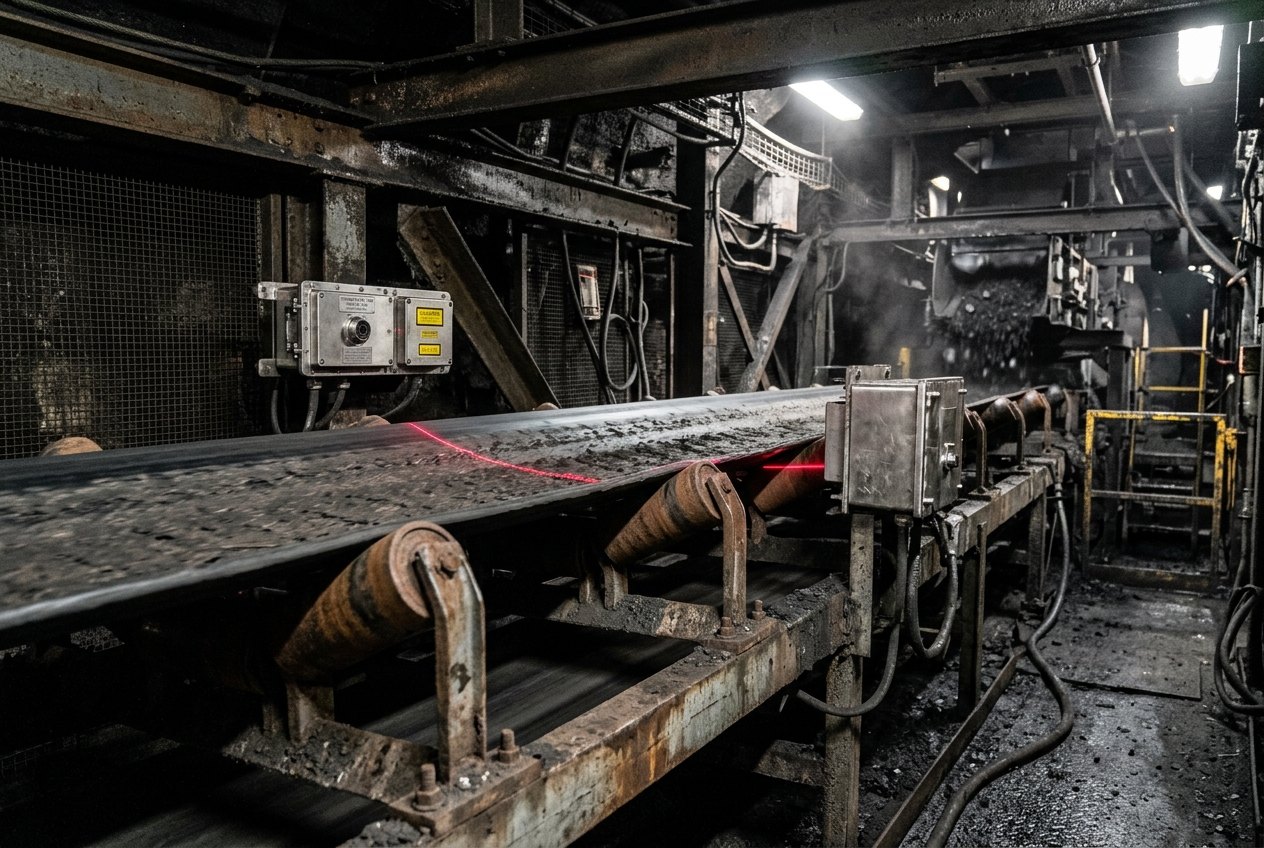

如图1所示，系统构建了严密的三重防撕裂监测屏障：

• 受料点下方高能X射线实时透视探伤：在装载溜煤槽后方3米处的承载分支下方，安装低剂量矿用防爆X射线发射源与高灵敏度线阵探测器。X射线穿透输送带，对内部钢丝绳芯的排列状态、断丝、锈蚀、接头抽脱位移及异物刺入进行连续成像，空间分辨率达到0.5mm，能够在钢丝绳芯被挤压切断的0.1秒内识别出空洞异常。
• 回程带面双目高频线激光3D轮廓扫描：在皮带翻转后的回程非承载面上方，布置两组650nm工业线激光器与高速线阵CMOS相机。激光线投射在皮带表面形成连续截面光斑，若皮带被刺穿或划破，光斑在穿透孔洞处发生非连续断裂突变，算法通过三角测量法实时重构带面微米级三维点云，对宽度 $>2\text{mm}$、长度 $>10\text{mm}$ 的细小划伤瞬时报警。
• 重力称重与张力平衡差值联动判别：在输送机沿线配置矩阵式动态称重传感器与滚筒轴承张力传感器。当皮带发生局部撕开时，输送带横向张力迅速失衡并伴随带跑偏突变，系统综合射线透视、激光断线与张力异常三大特征量进行D-S证据理论融合判定，0.3秒内向可编程控制器（PLC）发出紧急停车指令，并自动闭锁上级给煤机。

采区强力皮带机巷道通常长达数公里，人工难以做到24小时不间断高频次覆盖。现场采用挂轨式矿用本安型巡检机器人，替代人工完成恶劣环境下的高精度常态化巡检。

如图2所示，巡检机器人在现场的标准化巡检与诊断作业按以下时序进行：

1. 吊轨系统高精度刚性安装与自主无线充电机位布设：沿皮带机上方顶板打设高强锚杆，吊挂重型双工字钢滑触线轨道，轨道全长与皮带机等长（2500米），平整度偏差控制在 $\le 2\text{mm/m}$。在皮带机机头和机尾分别设立防爆本安型自动回坞充电站，采用无线电磁感应充电技术，电池电量低于20%时机器人自动寻道对接快充，充满后自主接续未完成巡线。
2. 多光谱云台声像与红外热辐射同步采集：机器人搭载双视防爆云台（可见光变焦镜头与长波未制冷红外热像仪）、多通道麦克风阵列与甲烷、一氧化碳、粉尘浓度传感器。以0.8~1.5m/s巡航速度平稳滑行，行进过程中通过机器视觉自动识别皮带跑偏距离、托辊脱落、滚筒包胶磨损磨光及巷道地面积水积煤。
3. 托辊高频异常摩擦声学指纹AI比对：当机器人经过高速旋转的托辊组时，定向声学传感器采集声波信号并滤除皮带整体背景轰鸣声，提取40~80kHz高频轴承滚珠点蚀摩擦特征波形。通过与本地边端轻量化神经网络库比对，对托辊卡死、缺油磨损、滚筒偏心甩动实现精准定点标定，在数字孪生系统图纸上自动标注故障托辊编号与坐标。
4. 异常温升与气体突变两级自动联锁干预：当检测到某只托辊或驱动轴承温度突破75℃时，机器人原地悬停复测30秒；确认温度呈持续上升趋势（温升斜率 $>2^\circ\text{C/min}$），立即通过Wi-Fi/5G向地面集控中心弹出特级预警，并将高清热像图与超声振动曲线推送到检修班长智能手机防爆防尘屏上，同步开启该测点上方的智能微雾降温喷淋。

长距离大运量带式输送机驱动系统的稳定平稳运行，取决于电机输出转矩的柔性调控与多机协同控制性能。

现代高标准矿井全面淘汰“异步电机+减速箱+液力偶合器”的传统老旧配置，改用大功率隔爆兼本安型变频器 + 永磁同步外转子直驱电动滚筒驱动方案：

• 永磁直驱滚筒系统：额定功率 $3\times630\text{kW}$，转速 $0 \sim 65\text{rpm}$，额定转矩高达 $92000\text{N}\cdot\text{m}$，低速起动转矩达到额定值的2.2倍，彻底省去减速机、液力偶合器及中间高速联轴节，机械传动效率从88%大幅提升至97.5%。
• 主从矢量控制与动态功率平衡：采用一主两从主从跟随控制架构，通过高速现场工业总线（Profinet/EtherCAT）实现微秒级转矩同步，主电机运行在速度闭环控制模式，从电机实时跟随主电机转矩指令，多驱功率平衡偏差强制锁定在 $\le 3\%$ 以内。

井下重载长途运输中，一旦遭遇煤流断档、转运点大块卡堵或电控故障，运行维护班必须按照以下应急处置五步法有序处置：

• 第一步：溜煤槽落料口异物卡阻与瞬时过载（驱动电流激增突破额定值150%）应急处置
  PLC系统在0.2秒内切断给煤机电源，主皮带机执行S型减速受控停车；严禁司机反复强行点动起车，巡检工佩戴防砸安全手套与撬棍前往落料点人工清理大块矸石或废弃钢构件。
• 第二步：长距离重载停机后二次起动张紧绞车站打滑失压应急处置
  检查重锤式或液压自动拉紧装置工作压力，将张紧绞车拉力提升15%以克服静摩擦阻力；变频器开启“重载起动专有模式”，在0~10Hz极低频下施加180%额定转矩预紧胶带，持续加压5秒消除应力松弛波后再按预设曲线平滑升速。
• 第三步：下胶带激光防撕裂系统连续误报警触发急停应急处置
  检修工进入保护测点检查线激光器发射窗，若因煤尘泥浆附着遮挡光斑，立即用高压喷气清灰吹扫并用软布擦拭镜片；进入系统自检界面校准激光基线标高，复核无物理伤痕后复位安全联锁。
• 第四步：轨道巡检机器人局部断网或行至坡道卡轮停滞应急处置
  集控员在地面调度端下达“低功耗安全休眠”指令防过度放电；通知区队巡检工沿检修步道携带手持便携遥控器前往卡滞点，清理轨道杂物，手动切换为手摇推进模式推至最近安全避让站检修。
• 第五步：永磁直驱滚筒冷却水断流与温升急剧超标（水温报警超过60℃）应急处置
  司泵工立刻检查水冷管道防爆电磁阀与进水过滤器是否被管道水垢堵塞；将备用供水回路手动球阀旋开切入备用泵组，若电机内部温度持续突破95℃停机保护线，必须立即挂牌停机冷却，严禁带病强行负荷运转。

推行皮带机智能化控速的核心逻辑，是打破以往“无论煤多煤少、皮带始终顶格全速空转”的巨额能源浪费，依靠煤流负荷动态自适应调速，在保证不溢煤的前提下实现极致节能降耗。

如图4所示，在实验室力学测试与矿井现场能效实测中，不同带速与煤流匹配度对设备磨损与吨煤电耗产生决定性影响：

1. 带速与机械磨损非线性衰减规律：实验测定表明，输送带覆盖胶磨耗量、托辊轴承旋转圈数磨损与带速呈二次方正相关。当带速从4.5m/s自适应调速降至2.5m/s时，托辊旋转冲击频率直降44.4%，皮带抗纵撕冲击韧性提高35%，输送带整体使用寿命由传统的4年大幅延长至6.5年以上。
2. 煤流自适应控速能效跃迁：通过机头激光雷达实时扫描煤流截面截获瞬时体积流，当采区工作面处于割煤间歇或小流量期（负荷率 $\le 30\%$），变频器自动将带速从4.0m/s平滑降速至2.0m/s，皮带截面充满度保持在最佳经济区间（70%~85%），电动机转矩负载率处于最高效率点，空载及轻载无功损耗直降50%以上。

以某大型智能化矿井主运斜井强力皮带机为例，输送机水平机长3200米，提升高度310米，额定带速4.5m/s，设计运量3500t/h，配备 $3\times800\text{kW}$ 永磁直驱电机。全线部署防撕裂在线监测、轨道巡检机器人与煤流智能控速系统前后，运营数据呈现出巨大的经济效益。

如表所示，智能化升级虽然产生了一次性成套防撕裂装备与巡检系统采购投资，但在节约电费、减少固定巡检岗位用工以及消除恶性事故损失方面，全周期投入产出比极高：
