煤矿长距离大倾角下运带式输送机可控软制动系统选型、防飞车逆止与液压盘式制动实操指南

在现代化大型煤矿主斜井、采区下山及山地露天开采输煤走廊中，大倾角长距离下运带式输送机是矿井煤流连续外运的大动脉。然而，由于重载煤炭在重力沿斜面下滑分力（$G\cdot \sineta$）作用下，输送机往往由常规的“耗电拖动”状态迅速转变为“被动发电”负力工况。这一独特的物理边界使下运皮带机的控制难度几何级放大，暴露出传统制动模式的三大工程死穴：

1. 下运动载荷引爆飞车事故，机械硬制动带来灾难性动张力冲击：

当下运输送机满载突然发生电网晃电、变频器过流跳闸或紧急停机时，整条线路上的数千吨煤炭在重力下滑力作用下急剧加速。如果制动力矩介入不及时，带速将在几秒内由正常的 $3.5\sim 4.5 ext{m/s}$ 飙升至额定带速的1.5~2.0倍以上，产生极具破坏性的“飞车”灾难，煤流在机头卸载点像炮弹一样冲毁栈桥、砸烂煤仓。相反，如果制动系统采用传统的一刀切硬制动（直接断电抱死机械闸），会导致上运段与下运段之间产生极其剧烈的“应力驻波与弹性回弹”。传送带像被猛烈拉拽的巨大橡皮筋瞬间骤缩，带面瞬时动应力激增3~5倍，极易造成高压皮带钢丝绳芯整根拉断、驱动滚筒轴颈剪断或胶带瞬间翻卷堆煤。

1. 普通盘式制动器热负荷过载，摩擦片高温热衰退甚至自燃：

大倾角下运工况在紧急制动或受控减速过程中，巨大的重力势能必须在数十秒内转化为摩擦热能释放。传统风冷盘式制动器在连续制动或频繁点动工况下，闸盘表面瞬时温度迅速攀升至 $350^\circ ext{C}\sim 500^\circ ext{C}$ 以上。普通树脂基摩擦片在高温下发生剧烈的热衰退现象（摩擦系数 $\mu$ 由正常的0.40急剧跳水跌至0.15以下），直接导致制动力矩断崖式丧失。在井下瓦斯与煤尘聚集的严苛环境下，飞溅的高温炽热金属碎屑或闸瓦炭化自燃，更容易诱发采区次生火灾与粉尘爆炸。

1. 防逆止与防超速保护存在“感知滞后与动作盲区”：

部分矿井仅在驱动电机轴或减速机轴端安装常规超速开关。当发生减速机断齿、滚筒键槽剪切或低速轴联轴器断裂等恶性机械脱开事故时，电机轴超速传感器无法检测到胶带滚筒的实际飞车状态，保护系统形同虚设；同时，普通带式逆止器多用于上运防倒转，在下运工况下无法起到有效的下向失控卡死防飞车作用。

为从根本上化解下运飞车的系统性灾难，输送机必须与站内核心矿用皮带机撕裂在线监测、巡检机器人与变频驱动实操指南全面打通，并借鉴煤矿主立井多绳摩擦式提升机钢丝绳张力在线平衡监测、首绳漏磁探伤与无人值守电控实操指南中的恒力矩电液闭环控制算法，构建具有本质安全冗余的下运智能调控中枢。

解决下运大倾角制动安全的核心，在于推行“速度-压力闭环电液比例可控软制动”，利用比例溢流阀实时调节制动缸油压，使整机在任何载荷下均保持恒定线性减速度停车。

1. 电液比例恒减速度动态闭环响应机理

• 变阻尼自适应动态卸压：可控软制动系统通过安装在主滚筒轴端的高分辨率防爆绝对值编码器，以 $10 ext{ms}$ 为控制周期高频采集实时带速与加速度。当发出正常或紧急停机指令时，PLC微处理器自动对比理论平滑减速曲线（设定减速度 $a = 0.20 ext{m/s}^2$）与实际减速度。若减速度偏大（制动过猛），控制器向高频响比例溢流阀输出修正信号，调高制动缸退闸残压，减小盘形弹簧对制动盘的正压力；若减速度偏小（制动过软，存在飞车风险），则迅速调低油压增加正压摩擦力，确保整机沿着理想的“S形加减速走势”平稳停止，彻底切断动张力脉冲激波在胶带体内的传导放大。
• 重载水冷循环与强迫散热架构：在制动盘内部开设有封闭螺旋冷却水流道，配合隔爆电动循环水泵与地面板式热交换器，将制动瞬间产生的巨量摩擦热由循环冷却水（水流量 $\ge 120 ext{L/min}$）带走，把闸盘表面峰值温度牢牢锁死在 $150^\circ ext{C}$ 以内，从源头消灭热衰退与火花隐患。

2. 下运带式输送机制动系统核心技术参数与红线指标对账表

大倾角下运制动系统的安装与维护是极其严谨的高精度机电工程，必须经历“基础刚性校核—闸瓦间隙精准校准—带式输送机空载制动对账—重载逐级加载实测”四大阶段。

1. 盘式制动器闸瓦退距与平行度微米级调校

• 基座刚度与轴向跳动控制：制动盘安装于低速滚筒轴后，必须使用高精度千分表打表检测端面跳动量，全周径向与端面跳动误差严禁超过 $0.20 ext{mm}$。如果基础存在微小刚度偏差，高速旋转时制动盘会产生高频轴向摆动，在非制动状态下持续刮蹭摩擦片，导致空载发热自损。
• 退闸间隙精密调节：通过调节制动缸尾部的机械调节套筒螺母，利用塞尺在制动盘上下、左右四个象限测量闸瓦退距。必须保证制动缸在充液至额定回油残压（通常为 $12 ext{MPa}$）完全打开时，闸片与制动盘两侧间隙严格处于 $1.0\sim 1.2 ext{mm}$ 黄金区间，且两侧开度对称偏差不大于 $0.1 ext{mm}$。

2. 比例压力闭环响应特性实地注测

• 静态阶梯充放液试验：在液压站控制柜内输入步进电压信号（0~10V），观察系统压力传感器读数与压力表指针动作。验证比例溢流阀在0V输入时输出全压（盘簧全释放抱闸）、10V输入时完全卸压（完全松闸）的线性度。线性误差必须控制在 $1.5\%$ 以内，消除死区滞后效应。
• 动载逐级滑行标定：下运带式输送机首次调试严禁直接满载停机。必须严格遵循“空机轻闸运行—20%负荷下运停车—50%负荷受控平滑停车—100%满载全速急停对账”四步法。重载急停时，现场技术人员手持红外热像仪连续测量闸盘升温，并调取电控箱减速度曲线，确保曲线斜率无阶跃断点。

在输送机日常巡检管理中，应结合千万吨级煤矿井下5G+AI变电所与主煤流皮带智能巡检机器人应用案例，引入防爆巡检机器人对沿线托辊、跑偏及机头盘闸进行全天候红外双光谱在线体检。

在大倾角严苛恶劣工况下，下运制动系统任何微小原件失灵都可能酿成飞车大祸，必须配置本质安全级液压元件并严格执行五步排障法。

1. 核心成套装备选型与高压管网抗阻配置

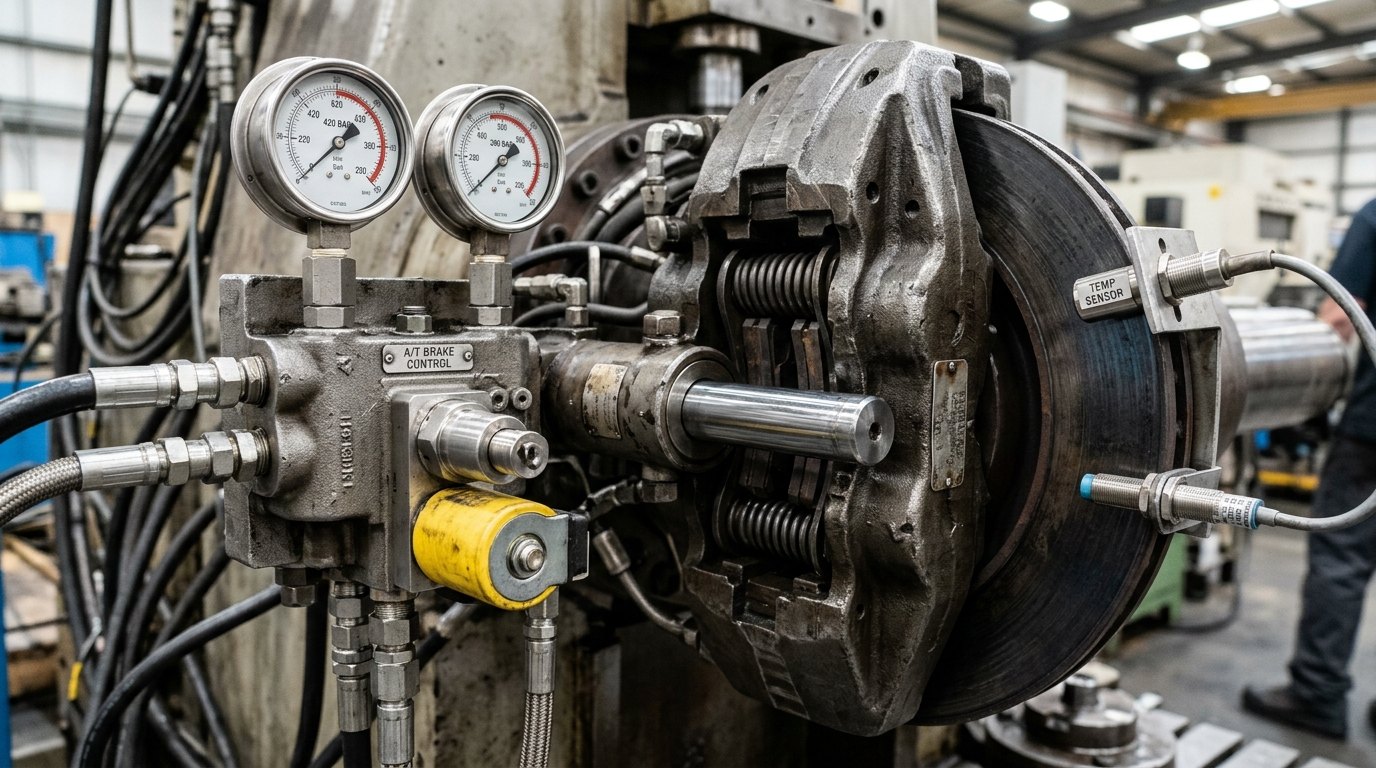

• 电液软制动液压站：选用具备“主泵+备用泵+应急双蓄能器”的 KZP-800 专用下运控制站。液压站配置双套高精度比例溢流阀与电磁换向阀，互为热备用；蓄能器氮气充气压力标定为 $6.5 ext{MPa}$，能在全矿突然断电的最恶劣极端情况下，独立提供足以维持整机平滑制动停车3次以上的稳定压力油源。
• 高耐磨半金属基摩擦闸瓦：淘汰传统石棉与普通树脂闸片，全线改用无火花高导热半金属碳纤维复合烧结闸瓦。在 $300^\circ ext{C}$ 极限高温下摩擦系数仍保持在 $0.38\sim 0.42$，比磨损率 $<0.15 imes 10^{-7} ext{cm}^3/( ext{J})$，无任何刺鼻焦糊异味与引火微粒喷溅。

2. 现场制动突发故障应急处置五步法

• 第一步：重载停机过程中带速突然反常超速上升（带速 $>1.08 imes v_{rated}$）应急处置
  当班操作员或集控中心在确认超速报警第1秒内，立即拍下现场“重载防飞车紧急闭锁按钮”，主控PLC强制将比例电磁阀输入信号拉零；同时切断二级安全电磁球阀，蓄能器回路瞬间直通制动缸全部快速泄压，迫使常闭式高压盘簧在0.2秒内以全额定机械硬制动力矩直接抱死制动盘，同时触动后端机械防飞车捕带器，以损耗闸瓦为代价强行逼停胶带。
• 第二步：制动盘表面温度瞬间突破 $180^\circ ext{C}$ 且伴有轻微冒烟迹象应急处置
  立即启动制动盘大流量应急强制外淋喷雾降温系统，同时将内循环冷却水泵切换至双泵全速运行档位；禁止在闸盘处于极端炽热状态下用冷水直接喷淋高碳铸钢盘体防止激冷脆裂，必须采用雾化细水雾由外向内均匀漫润降温，待盘温回落至 $80^\circ ext{C}$ 以下后全面更换碳化闸瓦。
• 第三步：液压管路突然高压爆管导致系统油压骤降为零（闸缸全抱死但皮带被强行拖动打滑）应急处置
  司机必须立即按下主电机与上级给煤机急停按钮，切断驱动回路防止电机长时间堵转烧毁线圈；迅速关闭机头液压站高压截止阀隔绝漏油，启用手动液压退闸便携千斤顶缓慢顶开抱死闸缸，查明爆管原因并在更换合格高压胶管后进行排气试压。
• 第四步：主液压站高频比例溢流阀卡涩导致减速度失控跳跃（制动剧烈颤抖顿挫）应急处置
  控制柜自动判定为阀芯卡滞并发出黄色声光告警，系统在30毫秒内自动将控制信号无缝倒切至B组备用比例阀回路接管控制；如果双阀均被油泥杂质卡阻，自保逻辑将立即通过逐级断电的定阻尼电磁换向阀组实现三级阶梯降压停车，停机后必须全系统排空清洗液压油箱并更换 5μm 高精度滤芯。
• 第五步：停机后输送带在重载下滑分力作用下发生“缓慢蠕动倒溜溜车”应急处置
  现场巡检工严禁靠近运转部位，立即手动合上滚筒低速轴的防逆转机械插销锁闭器；启动液压拉紧绞车增加带面张力增大围包角摩擦力，随后派遣检修人员查验常闭式盘簧是否存在疲劳变形断裂、闸瓦磨损超限或摩擦表面污染废润滑油滑润失效，逐组校核紧固。

下运带式输送机的安全性取决于盘闸摩擦副的物理力学稳定性，必须通过实验室恒力矩摩擦磨损试验与井下综合自动化实时采样数据进行全面对账。

1. 实验室高载荷制动摩擦副性能对比测试对账

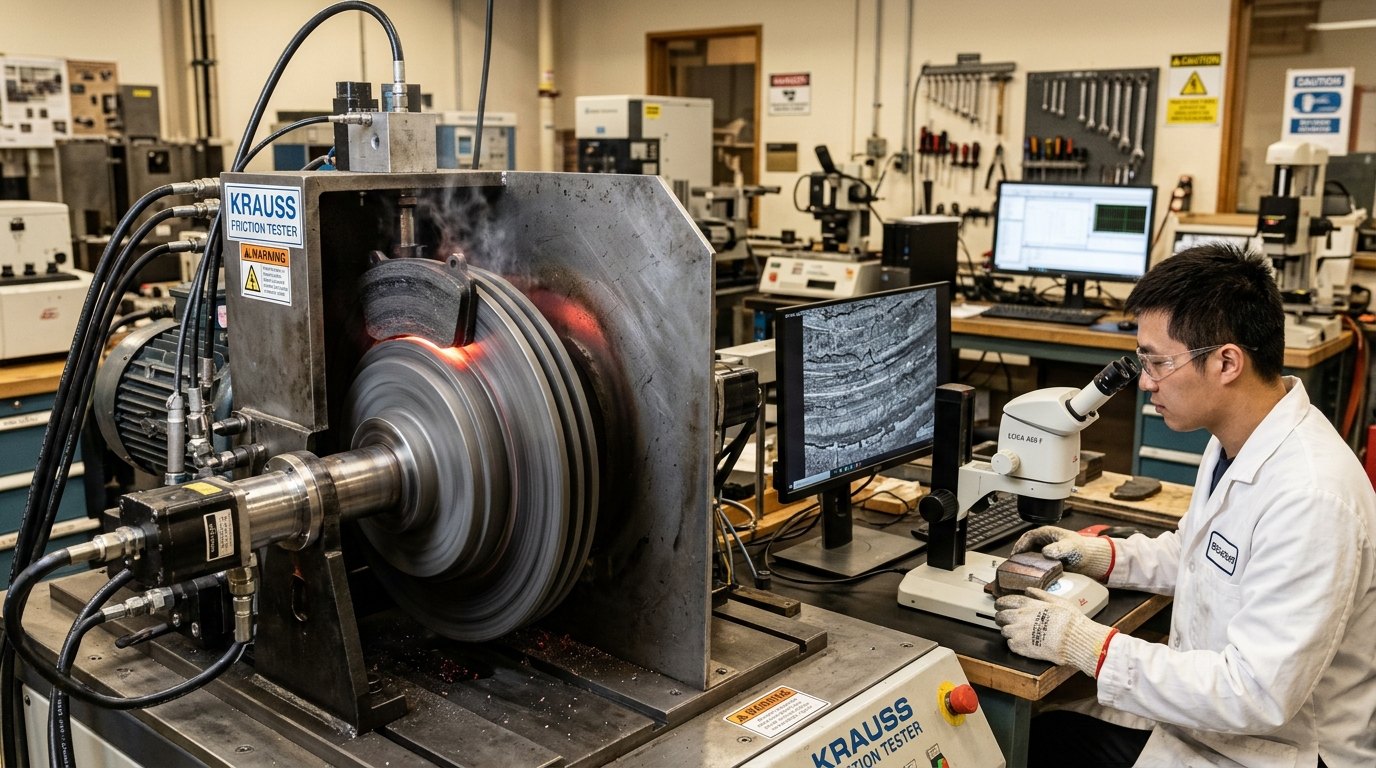

在摩擦学国家重点实验室的缩比制动台架上，模拟长距离下运输送机满载重载急停工况（线速度 $4.0 ext{m/s}$，面比压 $1.8 ext{MPa}$，制动时间 $25 ext{s}$），对比四种不同闸瓦材料的摩擦系数热衰退曲线与体积磨损量。

试验数据直接印证：Sample-3半金属碳纤维复合闸瓦在 $300^\circ ext{C}$ 恶劣高温烘烤下，摩擦系数几乎完全不衰退，抗磨损寿命达到传统闸片的4.2倍，是消除深井下运飞车隐患的最佳工业材料。

2. 井下现场重载满载受控停车减速度曲线对账

在某矿井 $14^\circ$ 下运主斜井带式输送机（运距 1,850 米，小时运量 2,500 吨，额定带速 $4.0 ext{m/s}$）现场，分别记录改装电液软制动前后的实测制动停车曲线：

• 改装前普通电磁阀阶梯制动：停车时间仅为 $5.2 ext{s}$，最大瞬时反向减速度飙升至 $0.78 ext{m/s}^2$。胶带中间段产生剧烈弹跳波，张紧小车最大回弹冲程达 $1.8 ext{m}$，机头尾托辊架螺栓多次震松剪断。
• 改装后电液比例可控软制动：整机在重载满负荷下以恒定斜率匀速线性滑行降速，停车时间精确控制在 $18.5 ext{s}$，全程减速度被牢牢钳制在 $0.21\pm 0.02 ext{m/s}^2$ 理想区间。张力检测系统显示沿线胶带动张力峰值削减 $58.5\%$，拉紧小车平稳位移不超过 $0.2 ext{m}$，实现了如丝般平顺停机。

本套大倾角下运智能软制动与多级防飞车系统在我国陕西某特大型年产 800 万吨现代化矿井成功投入工业运行。该矿主斜井运煤皮带机全长 2,100 米，坡度倾角达 $13.5^\circ$。在系统未实施智能化改造前，因下运负力控制困难，年均发生各类滚筒擦皮起烟、撒煤压死及紧急抱死断带事故 4 次以上，主运线开机率长期徘徊在 82% 左右。

1. 传统机械模式 vs 智能可控软制动全周期经济效益对账表

这笔极其清晰的技术经济账无可争辩地表明，投资建设高精度电液比例软制动与水冷防飞车系统，不仅彻底解除了悬在煤矿总工程师与机电矿长头上的重大安全利剑，更在不到半年的时间里通过保障连续高强度产运衔接收回了全部技改设备投资。
