煤矿井工开采地表沉陷与覆岩三带演化分布式光纤传感（BOTDA/FBG）原位连续监测实操指南

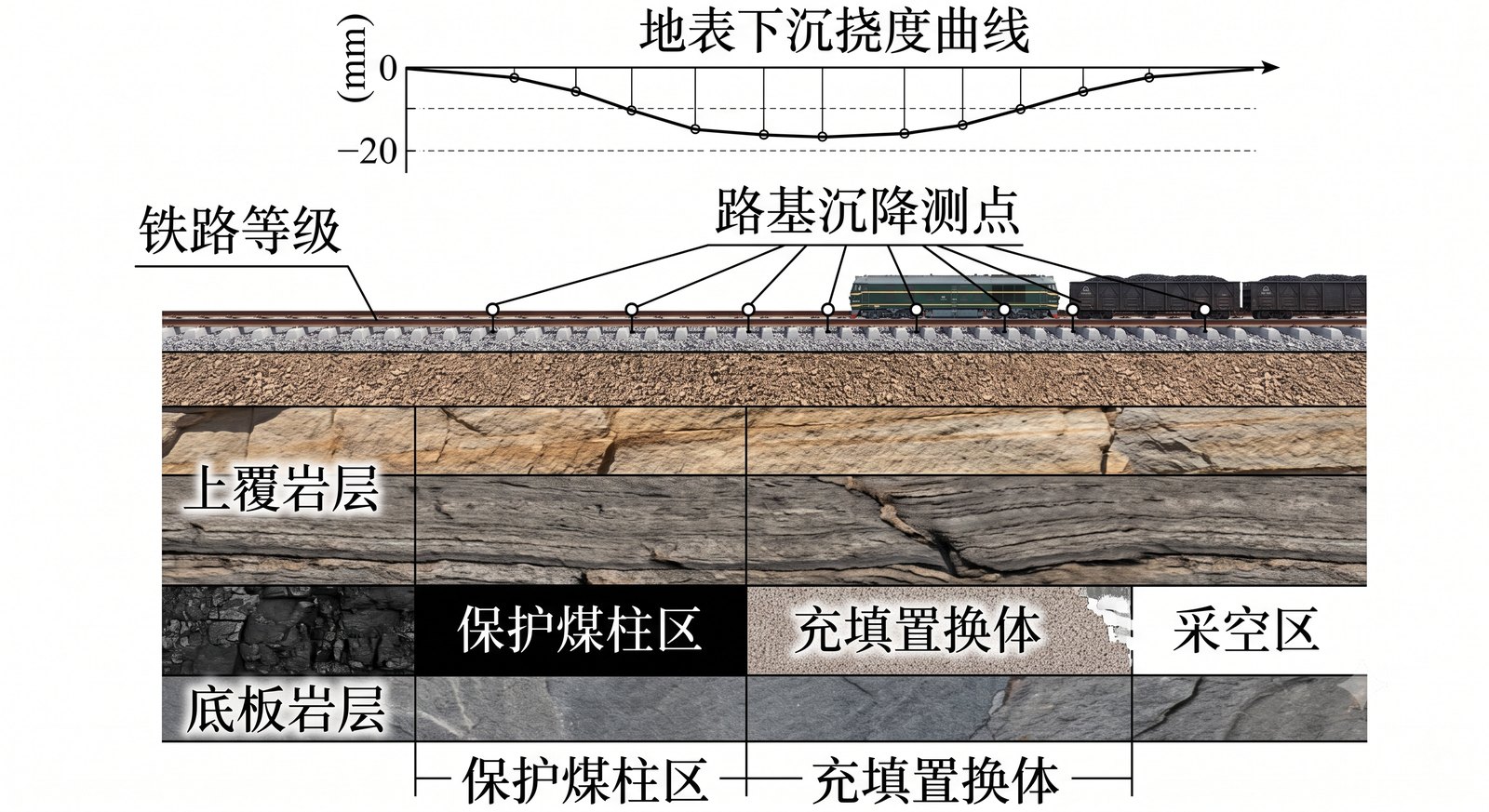

在我国黄河流域中上游煤炭主产区（陕北榆神、神府、内蒙古准格尔及宁夏宁东等），煤矿开采普遍面临脆弱生态水资源保护、浅埋深特厚煤层覆岩全贯通以及“建下、水下、铁下”三下压煤减沉开采的严峻挑战。延续数十年的传统覆岩监测技术暴露出了三大致命盲区：

1. 经典国家规程经验公式在深部与大采高矿井彻底失真：长期以来，煤矿通常采用《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》中的经验公式计算导水裂缝带高度（$H_f$）。然而，该公式源自20世纪七八十年代中薄煤层普通开采统计样本；在现代6~8米特厚煤层超大采高、大范围采空区剧烈扰动下，实际裂采比（$H_f/M$）往往从常规的15~18倍激增至25~35倍，经验公式预测误差超过30%~50%，直接导致保水采煤隔水层留设失误，引发灾难性的大面积溃水溃沙事故。
2. 传统钻孔冲洗液漏失量观测破坏岩体且无法动态连续：以往测定导水裂隙带，主要在采后施工地面验证孔，依靠观测钻进过程中的泥浆漏失量或井下双端封堵注水法。这种方法不仅成本极高（单孔施工费用数十万元），更致命的是它只能获取钻孔完工后某一个静态断面的瞬时数据，对回采工作面推进过程中覆岩微裂隙萌生、初次来压破断、周期离层发育以及裂缝动力闭合的全动态演化过程完全无法捕捉。
3. 传统地表人工水准测量费时费力且时空严重离散：地表沉陷监测依靠在野外埋设水准观测桩，人工定期使用水准仪和GPS进行点巡测。在荒漠戈壁、高山深谷或农田林网区域，人工观测不仅劳动强度大，且采样周期通常长达数周或数月；遇到夜间或恶劣天气无法作业，地表突发沉陷台阶或地裂缝发育时根本无法做到毫秒级在线应急预警。

彻底突破覆岩与地表形变监测瓶颈，必须从“静态离散点状探测”跃升为“连续全寿命分布式原位感知”，推行“井上下分布式光纤应变传感（BOTDA） + 点式光纤光栅（FBG）精准标定 + 覆岩光纤-岩土应变协同耦合”的立体数字化监测网络。关于保水采煤与覆岩离层注浆减沉，亦可参阅导水裂缝带控制与隔离注浆减沉技术指南及陕北浅埋特厚煤层保水采煤水力防突规范。

分布式光纤传感技术（Distributed Optical Fiber Sensing, DOFS）将普通石英玻璃光纤既作为“传输介质”，又作为“高密度连续传感器”，彻底实现了上千米钻孔全深度数万个测点的无缝连续感知。

如图1所示，整套光纤原位监测系统依据两项核心光学物理原理构建：

• 基于自发/受激布里渊散射（BOTDA）的全断面分布式应变测试：在长达数百米至千米的垂直地质钻孔内下入特种定点锚固光纤传感缆。地面解调仪发射泵浦脉冲光与反向连续探测光在光纤内部发生受激布里渊放大（SBS）。当外界岩层发生弯曲、拉伸、剪切滑移或断裂变形时，光纤内部微观二氧化硅晶格受到应变作用，导致布里渊频移（Brillouin Frequency Shift, BFS）发生线性偏移（比例系数约为 $0.05\text{MHz}/\mu\varepsilon$）。通过飞行时间法解算出空间距离，实现全孔深度内采样间隔低至0.05米、应变测量精度高达 $\pm 10\mu\varepsilon$ 的毫米级岩层连续变形反演。
• 基于布拉格光纤光栅（FBG）的关键层点式高精度应变与温度解耦：在覆岩关键主关键层底面、隔水土层底界面等核心力学控制点，串接反射波长各异的光纤布拉格光栅传感器。FBG利用窄带反射波长对局部拉剪应变和地温的高灵敏度响应（0.1pm分辨率），与长距离BOTDA协同工作，消除地温梯度对布里渊频移的热效应干扰，实现热力完全解耦。
• 覆岩“垮落带-裂缝带-弯曲带”光纤应变特征判识法则：采动过程中随着工作面推进，光纤应变响应呈现出鲜明的垂直分带指纹：
• 垮落带核心特征：岩块完全破裂无序垮落堆积，光纤承受极大的剪切错动与拉伸变形，应变曲线迅速突破极限拉断（应变突破 $15000\mu\varepsilon$ 发生物理剪断），光信号在垮落带顶部发生特征全反射断点，断点标高即为垮落带绝对顶界；
• 导水裂缝带核心特征：岩层产生大量离层张开裂隙与垂直贯通剪切裂隙，光纤表现为成簇密集的尖锐正向拉伸应变峰（应变峰值达 $2000 \sim 8000\mu\varepsilon$），尖峰外边界即为导水裂缝带最高波及极限；
• 弯曲下沉带核心特征：岩层保持整体层状弯曲连续变形，未形成贯穿性破裂，光纤应变曲线平缓光滑，数值稳定在 $-500 \sim 1500\mu\varepsilon$ 弹性变形区间，标志着上方水体与隔水层完好无损。

光纤传感技术在岩土工程中最致命的难关，是光纤与周围地层之间的“协同变形耦合问题”。如果固井泥浆开裂或光纤在孔内悬空打滑，光纤就无法准确感知岩层的真实微应变。

如图2所示，现场按标准高精度工艺步骤实施全流程高可靠下入与固井耦合：

1. 地质钻孔施工与孔壁高精度洗孔定径：采用回转钻机施工直径 $\Phi110\sim130\text{mm}$ 的垂直监测孔，终孔深度穿过煤层进入底板3~5米。成孔后采用大排量清水彻底循环洗孔，清除孔壁泥皮与浮沉沉渣；利用超声波孔壁成像测井仪进行孔径复核，确保孔内无严重坍塌缩径。
2. 高强铠装传感光纤与导向配重滑轮下放：选用特种四层复合铠装光缆（外护套高密度聚乙烯、内部包裹双层螺旋抗拉不锈钢丝与金属无缝钢管），光缆抗拉强度高达15kN以上。光缆在孔底绕过高精度导向滑轮形成闭合U型回路（实现BOTDA双端光路循环检测），孔底吊挂300kg重型铅锤导向管，以0.2~0.3m/s匀速平稳沉降下放至设计深度，孔口施加1.5kN初始预应力并机械夹持锁死。
3. 低收缩微膨胀高阻尼改性水泥砂浆全孔全密闭回填：这是保证应变百分之百传递给光纤的决定性一步。回填注浆液必须选用与周围基岩力学特性匹配的专用改性砂浆（配比为：P.O 42.5水泥100份、细目石英砂150份、膨润土15份、聚羧酸高效减水剂1.2份与UEA微膨胀剂8份）。采用孔底返浆法，通过注浆导管从孔底由下向上连续泵注，确保浆体在整个孔内均匀密实上升并彻底挤出孔内积水与空气，浆体28天硬化抗压强度控制在15~20MPa，弹性模量与地层砂岩保持一致，严禁出现收缩离隙。
4. 全天候无人值守光学解调站连续采集与边缘计算：在孔口上方搭建防风防冻防爆仪器机房，接入万兆工业光纤网与UPS不间断电源。高端BOTDA解调仪以30分钟为周期连续自动扫描，解调软件自动完成波长漂移标定、温度补偿以及三维应变云图绘制；当监测到导水裂隙带前锋应变峰值快速向上延展侵蚀隔水层时，系统毫秒级向矿区指挥中心推送三维风险警报。

在采动剧烈变形阶段，坚硬岩层破断时释放的巨大剪切位移极易将孔内光纤强行拉断剪断，造成光信号中断。

装备选型必须具备双端单端自适应双模工作能力与亚米级断点识别功能：

• 双模BOTDA/BOTDR综合分析仪：在正常状态下，系统运行在BOTDA双端受激放大模式，具备超高信噪比与0.05m高空间分辨率；一旦垮落带剧烈错动将孔底U型环拉断，仪器在5秒内自动无缝切换为单端布里渊光时域反射（BOTDR）模式与光时域反射（OTDR）模式，利用断裂端面的微弱背向散射光继续对断点上方岩层实施单端分布式监测，确保整套监测系统“光纤虽断、数据不丢”。
• 特种应变感知光缆核心构件：选用内置纤芯涂覆聚酰亚胺高强耐高温光纤（耐温 $-40 \sim +150^\circ\text{C}$，极限拉伸应变达 $2.0\%$），外层复合多股高强低蠕变镀锌钢丝绳绞合铠装，不仅能精准传递微小微裂变，还能抵御坚硬矸石的尖锐刺割冲击。

在监测运行过程中，一旦遭遇光纤应变骤降、光路中断或解调仪曲线告警，现场测试工程师必须严格遵循以下应急处置五步法果断定位处置：

• 第一步：解调仪触发光功率骤降告警（接收端光损耗急剧增加超过15dB）应急处置
  技术员立刻调取OTDR全景光功率损耗曲线，测定菲涅尔反射峰与瑞利散射衰减台阶，精确读取发生断纤的物理深度标高（误差控制在 $\pm 0.1\text{m}$）。
• 第二步：孔口地面连接光缆与室外接线盒防砸物理排查应急处置
  首先检查孔口保护管与仪器房之间的室外跳线是否被大型工程车辆碾压或动物咬损；使用便携式红光笔（VFL）接入测试，确认孔口至地面接头盒段完好无物理断裂。
• 第三步：由双端BOTDA自动切换为单端BOTDR/COTDR监测模式应急处置
  进入系统工程设置菜单，断开受损断开的返回端光纤，将解调激光源切换至单端背向布里渊探测端口；重新调整入射光功率与脉冲宽度（设置为10ns），恢复断点上方全部覆岩的连续应变采集。
• 第四步：核对断裂点深度与采区回采进尺空间三维几何对应关系应急处置
  将光纤断点标高与采煤工作面推进位置进行三维空间叠加；确认断裂点位于工作面后方垮落带内部（属正常覆岩剧烈冒落剪断现象），在数字孪生系统上将该断裂点标定为垮落带当前真实发展顶界高度。
• 第五步：结合地表沉陷与临近含水层水位异常触发防透水应急联合会商
  若光纤破裂深度已逼近主要强富水含水层底界面（间距 $<15\text{m}$）且水位孔出现连续水位跌落，立刻向矿调度室上报《导水裂隙带异常延展特级风险提示单》，工作面启动限速推采与超前预注浆治理预案。

光纤在岩石内部承受拉剪复合应力时的应变传递效率与光学微弯损耗，必须在室内大型真三轴岩层变形台架上进行力学标定与定量对账。

如图4所示，中国矿大深部力学重点实验室通过开展1:100大型平面应力物理相似材料模拟与微观界面剪切黏结实验，得出了关键力学对账成果：

1. 光纤与微膨胀砂浆界面无滑移临界剪应力：剪切测试表明，天然光纤在普通水泥浆中当相对位移超过0.8mm时即发生界面脱黏剥离，应变传递系数从0.95暴跌至0.3以下；而采用特种带肋开槽聚氨酯外护套传感光缆配合微膨胀固井砂浆后，界面极限剪切咬合强度提高至8.5MPa以上，在光纤承受高达 $12000\mu\varepsilon$ 极限拉应变前，光纤与硬化砂浆始终保持完全变形协调，应变传递真实率达到98.2%。
2. 导水裂缝带前锋微裂隙扩展与光学微弯损耗演化：在主关键层受拉弯曲阶段，岩层下边缘裂纹产生微米级开裂张开，光缆发生横向局部微弯，光纤透射光谱中的背向散射损耗产生特征吸收峰。实测数据表明，在裂缝尚未形成宏观导水通道前3~5天，光纤已提前捕捉到高梯度张拉微应变密集带，为现场实施采空区离层注浆减沉提供了关键的时空窗口期。

以陕北某大型年产千万吨级现代化生态保水开采矿井为例，回采主采3号煤层，煤厚6.8米，埋深260米。煤层上方赋存有第四系萨拉乌苏组强富水潜水含水层与厚达35米的侏罗系保水红土隔水层。全矿实施全孔分布式光纤原位监测后，避免了灾难性突水并创造了卓越的综合效益。

如表所示，虽然分布式光纤钻孔与解调仪系统投入了前期工程研发费用，但相比盲目留设防隔水大煤柱导致的资源永久损失、以及突水后巨额治水排水电费，投资回报率极其震撼：
