煤矿特厚煤层智能化综放工作面顶煤运移规律感知、双频双向红外放煤自动停放控制实操指南

在我国晋北、陕北、新疆及内蒙古等大型煤炭基地，厚度超过8~20米的特厚煤层储量丰富。综采放顶煤（Longwall Top-Coal Caving, LTCC）工艺凭借开采成本低、初期巷道掘进工程量少、综采装备适应性强等显著优势，成为特厚煤层开采的绝对王牌。然而，长壁综放开采的本质是“下部滚筒截割、上部受控压裂自溜”，其开采控制复杂性远远超过常规单一煤层，传统粗放作业暴露出三大致命死穴：

1. 顶煤破裂运移隐蔽盲目，“黑箱”演化缺乏空间定量感知：

位于液压支架顶梁上方的数米乃至十几米厚顶煤，在采动前支承压力与覆岩重力挤压下经历裂隙萌生、宏观碎裂到滑移冒落的全过程。由于这层顶煤处于支架掩护梁与老顶基岩之间的绝对物理盲区，一线技术人员根本无法用肉眼或常规手段透视顶煤破碎断裂线究竟超前支架多少米形成、放煤漏斗（Draw-body Ellipsoid）形态是否对称发育。一旦遇到坚硬夹矸（如厚度超过0.5~1.0米的泥岩或黄铁矿结核），顶煤极易发生“悬顶起拱”架空不落，随后在采空区后方大面积突然垮塌，瞬间产生巨大的冲击风暴破坏后部刮板输送机。

1. 人工听音观色放煤“靠蒙靠估”，见矸关板滞后性无法克服：

在传统放煤过程中，放煤工站在支架立柱后侧，通过后部刮板输送机上方极其微弱的防爆灯光，在浓密粉尘中根据煤块撞击尾梁的“沉闷砰砰声”或“清脆乒乓声”来主观猜测煤矸过渡界限。现场测试表明，工人在恶劣粉尘和噪声下判断的反应时间往往滞后10~25秒。在后部输送机高速运行（$1.6\sim 2.0 ext{m/s}$）的强流下，延误15秒关板就意味着成吨的坚硬顶板砂岩、灰岩矸石倾泻进入后溜，直接导致原煤发热量断崖式暴跌、洗选车间洗选成本激增数倍，甚至大块矸石卡死卡断刮板链。

1. 传统单轮放煤与支架动作孤立，欠放与漏矸难以平衡兼顾：

多数综放面由于缺乏支架群组协同电液控制逻辑，通常采用“一架一放到底”的单轮放煤模式。这种模式极易破坏顶煤下沉的整体连续性，使矸石过早从单架漏斗中心窜漏冒顶，造成相邻支架上部大量优质顶煤被永久包裹在矸石山中无法回收；而如果因恐惧出矸而提前关板，又会导致顶煤遗弃在采空区，遗煤在漏风氧化作用下极易诱发极其凶险的采空区内因自然发火灾害。

为破解特厚煤层综放开采的高效与安全矛盾，放煤控制必须与站内核心大倾角煤层膏体充填支架防倒防滑与接顶率控制指南与采煤机记忆截割煤岩界面智能识别与自适应截割高度调控实操指南实现多机联控，构建“割煤—推溜—移架—自动放煤”高度拟人化的全时空无人值守自适应开采闭环。

智能化综放的核心技术飞跃，在于将不可见的顶煤运移物理场转变为“数字化空间透明体”，并借助多模态传感阵列实现放煤含矸率的毫秒级毫厘判定。

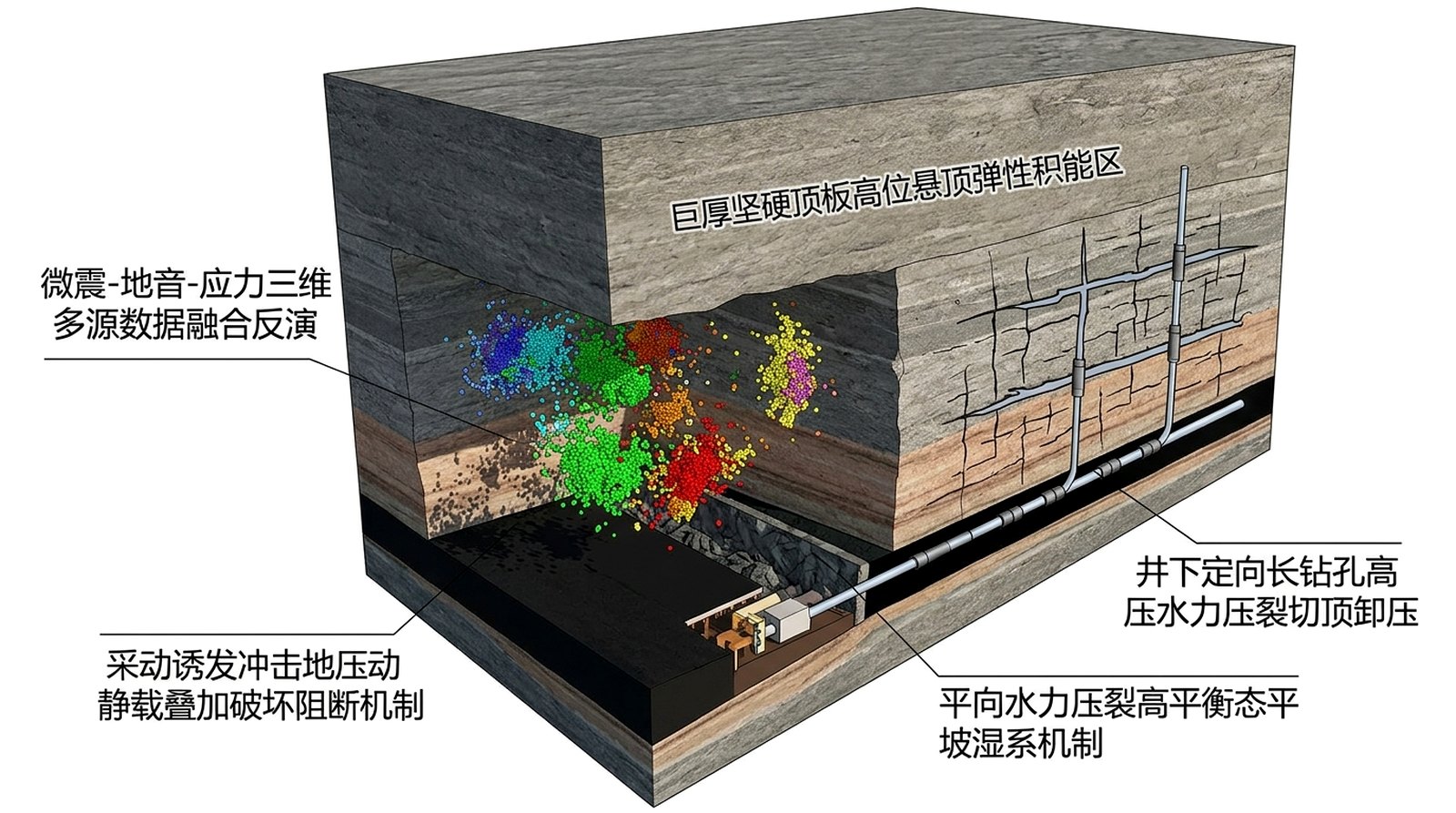

1. 顶煤放出椭球体运移规律与多轮多跨顺序放煤机理

• 变质量离散介质放出漏斗演化：根据散体颗粒力学与随机介质理论，顶煤在液压支架放煤口打开后，其下落轨迹呈上宽下窄的旋转对称椭球体形态。当采煤机截割完成前部煤体后，支架前移破坏了下部几何支承边界，顶煤在自重应力驱动下逐层解体。若采用“多轮间隔、微动摆尾、顺序均匀”的控放策略（例如先在1、3、5号支架放出顶煤总厚度的50%，再在2、4、6号支架补放，最后第二轮全线见矸即停），可使煤矸界面保持近乎水平的“均匀整体下沉平推”，彻底打破单孔漏斗造成的矸石漏斗提前下窜死穴。
• 双频双向红外热像与冲击振动特征融合：
• 红外热成像辐射温差判据：煤岩因在破碎与摩擦变形过程中蓄积不同的弹性能与内部孔隙比，其摩擦放热速率与表面发射率（Emissivity）存在明显物理差异。原煤发射率一般在 $0.92\sim 0.95$，而坚硬砂岩矸石发射率在 $0.78\sim 0.83$。红外双光谱热像仪（近红外 $3\sim 5\mu ext{m}$ 与长波红外 $8\sim 14\mu ext{m}$）捕捉放煤口流动物料的瞬态伪彩色灰度与温度场分布，通过深度神经网络算法实时提取煤岩边缘纹理反差。
• 声振传感器机械特征互补：在支架尾梁下部钢板背面贴装压电式加速度传感器与防爆动圈拾音器，煤块下落撞击尾梁的振动主频集中在 $50\sim 300 ext{Hz}$，而硬质矸石撞击产生高达 $1500\sim 4000 ext{Hz}$ 的高频金属撞击谐波。振动信号与红外图像在支架端控制器内进行贝叶斯加权融合，煤矸识别综合准确率突破 $96.5\%$，响应延迟 $<0.2 ext{s}$。

2. 智能化综放工作面核心参数控制红线表

智能化综放作业绝不是简单的“一键全开全关”，现场必须依据工作面地质断层及煤层硬度分布，执行“煤岩参数标定—空载阀组自检—双向协同放煤—见矸智能截止”标准循环流程。

1. 现场煤层可放性现场实测与传感器基准对齐

• 顶煤裂隙与夹矸分层勘测：工作面推采前，技术人员利用地质钻机在机巷和风巷每隔50米打设斜向顶煤勘查孔，查明煤层普氏硬度系数（$f$ 值通常处于 $1.2\sim 2.5$ 之间）以及坚硬夹矸厚度。针对硬度较高（$f>2.0$）的顶煤区段，必须提前在神木煤矿房柱式采空区大面积坚硬悬顶定向水力压裂与注浆治理案例的基础上，采用顺槽超前高压水力压裂技术预先弱化坚硬顶煤，使其预先碎化成 $100\sim 300 ext{mm}$ 的理想散体碎块。
• 红外视窗与振动探头井下除尘标定：放煤口周边粉尘浓度极高，传感器极易被煤尘污损。红外热像仪保护外壳必须配备脉冲式压缩空气自洁吹扫喷嘴，每隔3分钟自动向光学蓝宝石窗口喷射0.6MPa压缩气体2秒除尘。同时在开采初始阶段，现场人工采集50组纯煤和纯矸石流动落煤图像，对井下支架边缘计算主控器的深度学习模型进行实地迁移微调（Transfer Learning），彻底消除不同煤质光泽度的误判漂移。

2. 多轮顺序双向放煤实操工艺拆解

• 步距匹配与滞后割煤距离锁定：综放作业面严禁紧随采煤机割煤立即放煤。支架放煤控制程序严格设定为“滞后采煤机后滚筒8~12个架位（约12~18米）”开始放煤。这个空间滞后区正是顶煤在采动支承压力剧烈破坏后松散下沉的最饱满区域。
• 两轮双向顺序放煤作业流：
• 第一轮（诱导起落与大煤量快速卸载）：电液系统驱动1、3、5号单号支架尾梁微抬 $5^\circ$，插板完全收回打开放煤口。放煤历时根据预设容积率运行（通常控制在12~18秒），放至该架预估顶煤量的60%时主动关板。
• 第二轮（双向智能精细见矸即停）：2、4、6号双号支架与单号支架依次开启，双频红外热像与振动声纹传感器处于高敏接管状态。当某架传感判定含矸率达到 $8\%$ 时，主控电液阀在0.2秒内启动“插板脉冲微推打碎大块并快速伸出封闭”，随后后尾梁向下微压锁死，杜绝后方采空区白矸泛滥。

高强度综放工作面装备承受巨大的顶板动载冲击，放煤系统卡阻与大块卡斗是打断生产节奏的最常见杀手，必须配置重载液压破碎装置并执行标准化五步应急流程。

1. 核心成套装备选型配置

• 综放特种液压支架：选用工作阻力 $\ge 18,000 ext{kN}$ 的两柱掩护式大采高综放液压支架（如 ZF18000/28/53D 型）。支架尾梁设计有四连杆摆动铰接机构，摆动角度范围 $-18^\circ\sim +42^\circ$；伸缩插板冲程 $\ge 800 ext{mm}$，伸缩油缸配置高压内置式磁致伸缩位移传感器，具备抗动载冲压自锁保护。
• 大倾角后部重型刮板输送机：配置电动机功率 $\ge 2 imes 1000 ext{kW}$ 的后部重型刮板机，溜槽内宽 $\ge 1000 ext{mm}$，链速支持变频自适应无级调速（$0.5\sim 2.0 ext{m/s}$），后溜底链配置张力自动平衡拉紧油缸，杜绝放煤瞬间大冲击压死底链。

2. 现场放煤异常卡阻突发故障应急处置五步法

• 第一步：特大矸石或大块硬煤卡死放煤口（插板无法闭合、高压主阀溢流鸣响）应急处置
  当班支架工或集控系统立即闭锁后部刮板输送机并停顿放煤程序；支架控制器自动执行“尾梁交替下压与仰起摆动程序”（下压至最大极限破碎，随后快速抬升），利用尾梁数千吨的高压油缸下压力直接剪碎挤裂大块矸石；严禁人员违规钻入尾梁下方人工打锤排除。
• 第二步：采空区突然发生大面积窜矸（含矸率瞬时飙升至 >40% 且白矸成堆倾泻）应急处置
  集控算法在0.3秒内向该支架及相邻两侧支架电液主阀发出“最高优先级强行关闸闭锁”指令，插板快速推满封闭放煤口；将该架状态标记为“异常漏矸锁定”，在后续三个割煤循环内跳过该架放煤，促使后方矸石堆重新自沉密实，隔绝漏空流道。
• 第三步：红外热像仪窗口被湿黏煤泥彻底糊死（图像特征灰度全黑丧失识别能力）应急处置
  系统智能诊断出红外视像丢失，在1秒内自动将控制逻辑平滑降级至“纯尾梁振动频谱与后溜电机驱动功率对账”二重备用模式，保障生产不中断；同时启动备用高压压缩气体持续反吹5秒清洗视窗；若仍未恢复，在下一班检修时人工更换备用快拆防爆红外镜头。
• 第四步：后部刮板机被超量顶煤瞬间压死堵转（电机电流突破重载过流停机红线）应急处置
  控制系统立即全线强制关闭所有支架放煤口，严禁继续放煤；司机将后部输送机变频器切换至“低频大扭矩点动逆转模式”（以20%额定转速倒转0.5米），松脱卡死压煤，随后正向满转矩软启动至最高链速，将压滞煤流分段拉空后再行逐架恢复放煤。
• 第五步：支架电液控主阀先导电磁阀失电导致插板持续常开失控放煤应急处置
  现场安全员必须立即敲击该支架立柱上的物理液压总截止手柄，切断该架一切进液回路，常闭液压单向阀瞬间锁死油缸油路；在就近电控箱按下“单架急停闭锁隔离”开关，利用备用手动先导操作把手将插板强行摇出锁死，通报检修电工进入支架安全梁下更换损坏的电磁先导阀组。

智能放煤控制逻辑的算法参数必须经受严苛的散体物理力学相似模拟试验校验，并与千万吨级综放工作面实际生产对账数据全面拟合。

1. 实验室物理散体颗粒放煤特征模拟对比测试对账

在大型散体流动三维相似试验台架上，采用不同密度、不同摩擦角与级配的特种相似材料块体（黑色模拟原煤，白色模拟覆岩矸石），对比三种不同控放模式下的漏斗演化与最终回收率对账数据。

实验室物理模拟试验与高速摄像捕捉清晰表明：极智方案-4能够精准将煤矸分界面的“波浪形窜漏”平抑为近乎水平的均匀下降面，顶煤回收率提升整整18.4个百分点，含矸率从恶劣的18.5%压低至4.8%的极致水平。

2. 千万吨级综放工作面实测原煤含矸率与发热量对账

在某年产1,000万吨级现代化特厚煤层矿井（煤层平均厚度 14.5 米，割煤 3.5 米，放煤 11.0 米）实际投用本套智能控放系统后，连续三个月调取原煤皮带秤化验室化验台账进行对账：

• 含矸率断崖式下压：工作面采出原煤平均含矸率由改造前的 $16.8\%$ 稳步收敛至 $5.6\%$，月度大块矸石卡阻后溜停机次数由平均 24 次锐减至 1 次。
• 原煤发热量提升显著：采出毛煤平均低位发热量由 $18.4 ext{MJ/kg}$（约 4,400 大卡）直线上升至 $21.8 ext{MJ/kg}$（约 5,200 大卡），吨煤洗选出焦率提升 $14.2\%$，洗煤厂煤泥减量排矸综合成本直降 $35\%$。

本套综放工作面智能化顶煤感知与自动放煤控制系统，在我国晋陕蒙接壤区某特厚煤层矿井（核定产能 600 万吨/年，首采面走向长 2,800 米）完成全面工业化验收。

1. 传统综放工艺 vs 智能双频感知综放全周期效益对账表

本套系统不仅带来了极为震撼的千万元级直接财务净增益，更使采空区残留可燃物总量急剧收缩，从根本上降低了后续防灭火注浆与均压通风的维护成本。
