一句话回答： 针对千米深立井在高地应力、深部承压水与井壁内外温差强耦合作用下诱发的井筒壁座剪切开裂、环向裂隙涌水超标（涌水量>15m³/h）以及传统人工垂球吊盘挂线测斜精度差、耗时长等重大安全痛点，现代大型现代化煤矿推行“井筒吊盘搭载防爆3D激光雷达毫米级全息实景扫描 + 井壁浅层聚氨酯微膨胀化学封堵 + 壁后深层超细水泥-改性水玻璃高压充填固结 + 井周深部泄压降渗泄水孔群”四位一体协同加固体系，将井壁整体变形收敛率控制在3mm以内，壁后注浆结石体28天抗压强度突破32MPa，突涌水封堵率达98.5%以上，彻底根除立井失稳偏心挤毁与提升系统停运安全隐患。
一、深井立井壁座破裂与恶性涌水机理剖析及传统勘治死穴
在我国深部煤炭开采进程中，千米级主立井作为整座矿井提升煤炭、下放重型装备与通风供风的咽喉工程，其结构稳定性直接决定矿井生死存亡。立井穿过的表土层深厚（常达200~600米）、含多层高承压砂砾岩水系与风化破碎带。井筒壁座（Shaft Foundation Ring）作为上部钢筋混凝土井壁荷载向基岩深部传递的刚性支撑转换节点，长期承受巨大的垂向附加荷载与侧向非均匀构造应力挤压。一旦进入采动活跃期，壁座破裂与剧烈涌水往往迅速恶化，暴露出传统防治手段的三大工程死穴：
- 附加应力超载诱发壁座环向剪切错动，动水冲刷导致壁后空洞化：
随着周边采区工作面推进，采动引起的深部地层沉降与地下水位急剧升降，会在井壁外表面形成极强的垂向负摩阻力（向下拖拽应力）。当上覆几百米井壁的自重应力、负摩阻力与下部基岩反力叠加超过壁座混凝土轴心抗压极限（通常为40~50MPa）时，壁座结合面率先产生拉剪破坏与环向阶梯状开裂。高承压裂隙水顺着破裂缝隙呈高压喷涌（实测瞬时水压可达4~8MPa），高速动水不断将壁后软弱围岩颗粒与充填水泥冲刷带走，导致井壁背后形成数米乃至数十米长的大范围脱空区。失去围岩围压侧向约束的井筒，受力状态由轴对称受压骤变为单侧偏心弯扭，极易发生灾难性断裂倒塌。
- 传统人工吊盘垂球测斜精度粗糙，无法识别井壁微裂隙形变趋势：
长期以来，立井变形检测依赖传统的检修吊盘人工挂垂球、机械卡尺配合水准仪巡检。井筒深度超过600米后，气流扰动导致钢丝绳垂球摆动幅度达数十毫米，测量耗时数天且无法检测非垂直方向的微小鼓凸、椭圆化收敛与细微网状裂隙。往往等到壁面混凝土大面积剥落甚至挤坏提升罐道梁（导轨）卡死提升容器时，工程人员才察觉结构已处于屈服破坏临界点。
- 盲目注浆“堵表面、跑漏浆、挤破壁”，治水与固基严重脱节：
多数抢险注浆队伍缺乏对深井注浆力学机制的精细把控，盲目在破裂处打浅孔采用单一普通硅酸盐水泥注浆。在强动水冲刷下，普通水泥浆液未及初凝即被水流冲稀带走；而为了压住涌水，施工人员盲目调高注浆泵出口压力（甚至超过15MPa），不仅未能充填密实壁后微裂隙，反而因局部极高静水压对已开裂的井壁内侧产生巨大的劈裂外推力，直接挤裂井筒内壁内衬，导致次生崩塌灾害。
为打破上述治理被动局面，深部立井井筒维护必须与矿井全局的矿井水害超前探测与防治技术体系紧密联动，并将井下排水排险与煤矿采空区系统治理与覆岩隔离注浆工程全景专题中的地应力调控方法融会贯通，实现从“被动修补”到“全息监测与刚柔协同充填固基”的根本性转变。
二、井筒壁座高压劈裂注浆固结与应力重构原理
根治壁座破裂恶性涌水，核心在于改变传统“头痛医头、单孔死堵”的粗放模式，推行“浅层化学止水截流 + 深层超细水泥劈裂充填加固 + 壁座基岩应力卸载转移”的三级时空协同充填机制。
1. 刚柔双液阶梯注浆与壁后密实咬合机理
- 浅层柔性化学截水屏障：在井壁裂缝浅表面0.3~0.8米范围内，布设环向梅花形注浆孔，注入疏水性改性聚氨酯或环氧树脂化学浆液。该材料遇水膨胀率达300%~500%，初凝时间在30~90秒内可精确调控，在高水压裂缝内迅速聚合固化，瞬间封堵微细渗水通道，为深层水泥基高压注浆构筑一道坚实的防漏止水保护壳。
- 深层超细水泥-硅溶胶复合劈裂充填：在化学帷幕外侧1.5~4.5米的围岩深处，采用超细快硬硫铝酸盐水泥复合微米级改性水玻璃（速凝比1:0.3~1:0.5）。超细水泥比表面积高达 $800\sim 1000\, ext{m}^2/ ext{kg}$，平均颗粒粒径 $d_{95} \le 15\mu ext{m}$，能够渗透进入开度小于0.1mm的基岩微细裂隙。在高压（注浆终压设定为静水压力的1.5~2.0倍）作用下，浆液呈树枝状劈裂延伸，不仅彻底填充壁后冲刷空洞，更与围岩节理紧密咬合固结，形成包围井筒的厚层“人造坚硬岩石环靴”，将壁座受到的集中剪切载荷均匀分散转移至深部完整岩体中。
2. 井筒壁座加固与激光扫描核心参数控制红线表
| 施工分区与监控模块 | 装备型号与传感器参数 | 浆液配比/监测物理量 | 质量控制与精度指标 | 预警触发与停注红线 |
|---|---|---|---|---|
| 浅层止水化学注浆 | 2ZBQ-20/15 防爆双液风动注浆泵 |
疏水聚氨酯双组分 1:1 体积比 | 遇水膨胀率 $\ge 350\%$，粘结强度 $>2.5 ext{MPa}$ | 单孔注浆压力突破 $6.0 ext{MPa}$ 立即降档 |
| 深层壁后加固注浆 | BQS-80/16M 矿用防爆高压注浆泵 |
超细水泥水灰比 0.6:1~0.8:1，硅酸钠掺量 3%~5% | 结石率 $100\%$，28天抗压强度 $\ge 35 ext{MPa}$ | 注浆终压达 $1.8 imes P_{water}$ 且稳压 15min |
| 防爆3D激光雷达扫描 | FARO Focus Premium M 矿用本安型 |
扫描速率 200万点/秒，测距误差 $\pm 1.0 ext{mm}@25 ext{m}$ | 井筒全息点云密度 $\ge 5 ext{mm} imes 5 ext{mm}$，反射强度16位 | 单次检测井壁环向径向位移差 $>2.5 ext{mm}$ |
| 光纤光栅应变监测 | FBG-ST50 金属铠装埋入式应变传感器 |
波长范围 1510~1590nm，分辨率 $0.5\mu arepsilon$ | 测量量程 $\pm 3000\mu arepsilon$，耐压能力 $\ge 20 ext{MPa}$ | 微应变日变化率 $>50\mu arepsilon/ ext{d}$ 触发三级告警 |
| 泄压降水孔群控制 | ZDY-3200L 履带式全液压钻机 |
泄水孔孔径 $\Phi 89 ext{mm}$，孔深 15~25m | 单孔出水阻力降低系数 $>40\%$，排水水质清澈 | 单孔涌水量突增 $>20 ext{m}^3/ ext{h}$ 且含泥砂 |
三、现场作业全流程实操与吊盘施工工艺拆解

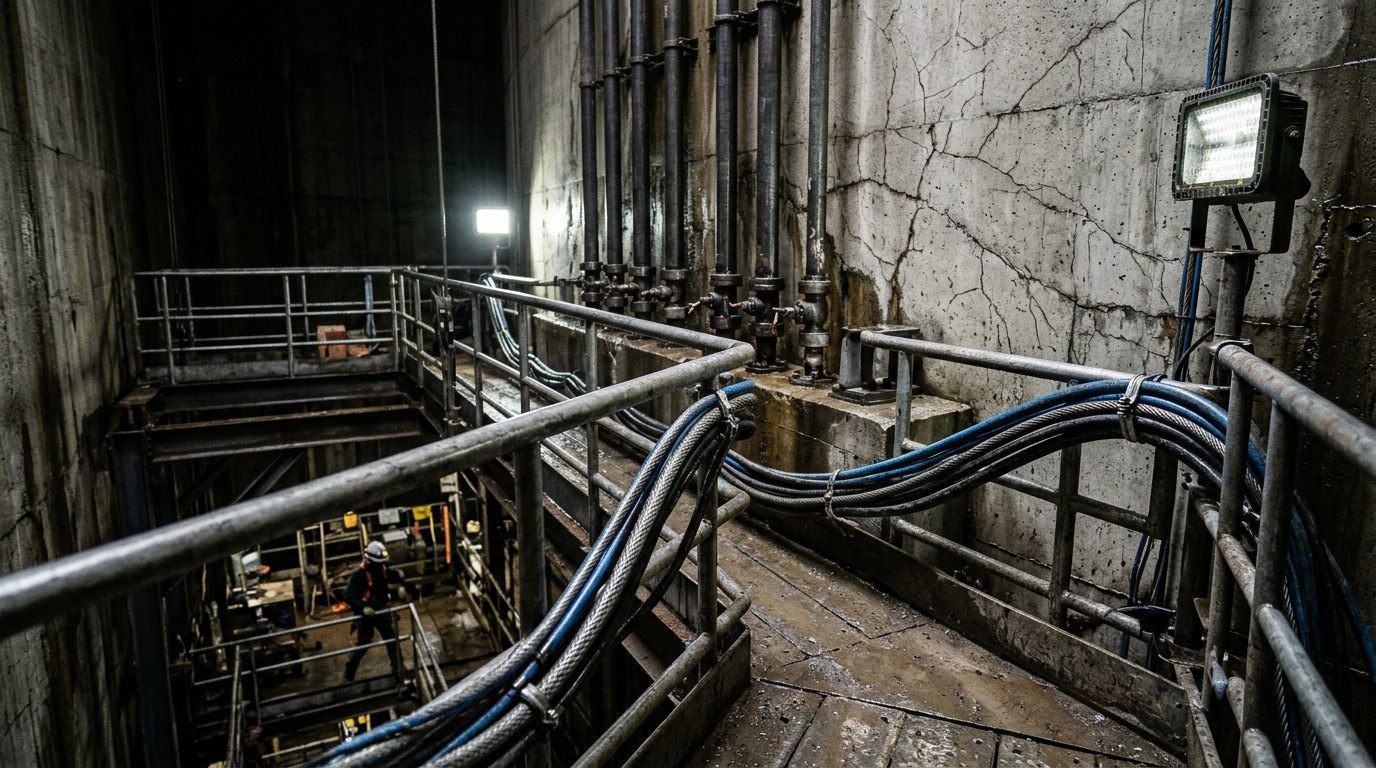

立井井筒治理属于高危高空交叉作业，必须依托主立井检修吊盘进行模块化流水作业，严格划分为“三维实景扫描初检—注浆钻孔布设—刚柔协同封堵—激光雷达复测闭环”四大关键步骤。

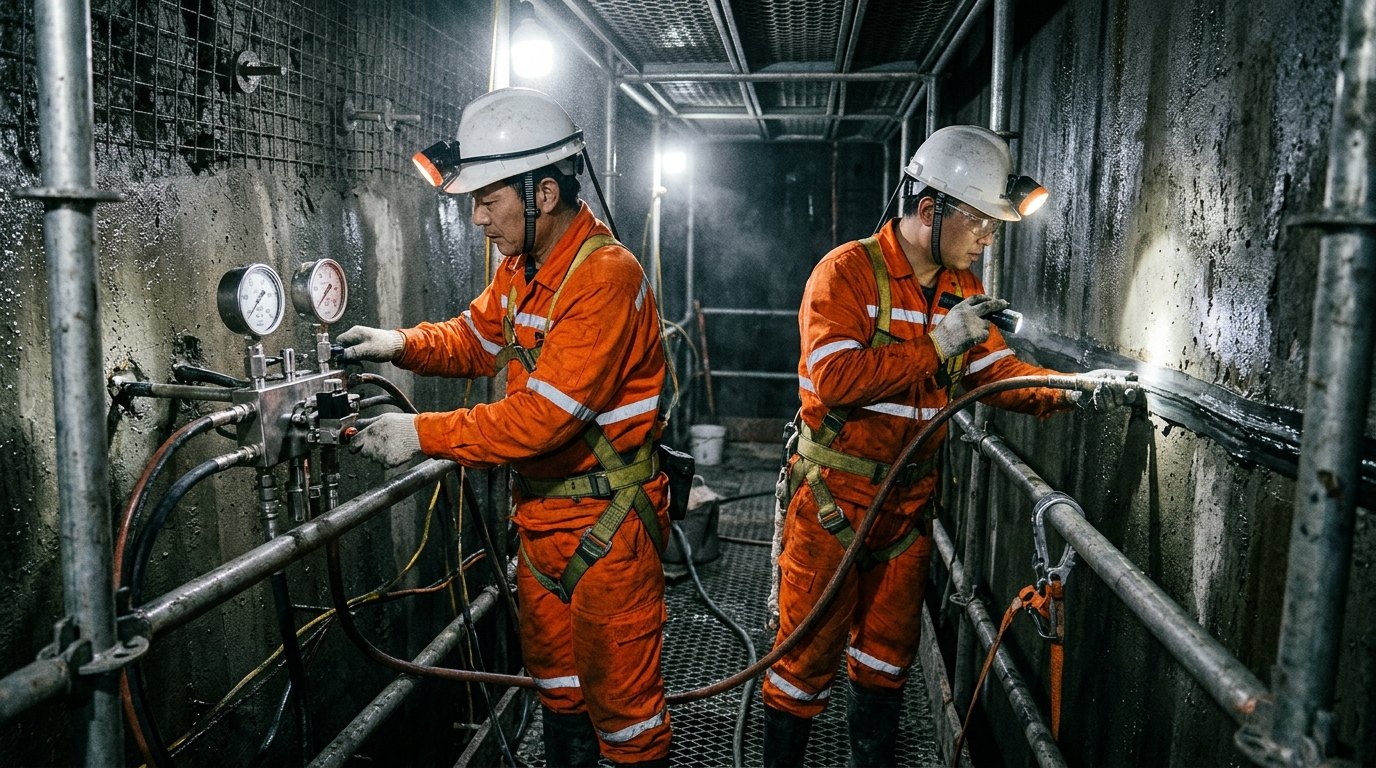

1. 吊盘作业环境锁定与安全防护
- 提升与闭锁保障：吊盘升降由专用稳车集中电控联动，下层盘设置防护密封橡胶裙边，严防杂物坠井；吊盘与提升绞车、信号室建立声光互锁与防爆无线对讲系统。作业前将主罐笼停靠于井口并打上安全销座。
- 动水引流与泄压减阻：在壁座最大破裂处下方0.5米处，首先施工2个 $\Phi 75 ext{mm}$ 导流泄水孔，打入打孔引水钢管并安装高压防爆球阀，将井壁内部强承压动水主动引流至井底水窝，彻底消除作业面动水冲刷压力，为注浆化学封孔创造“无压施工环境”。
2. 精细布孔与分序注浆控制
- 环向交错梅花孔阵列：以壁座破裂带为中心，沿井壁圆周按上下三排布置注浆孔。上排为浅层化学封闭孔（孔深0.8米，仰角 $15^\circ$），中排为壁后空洞充填孔（孔深2.2米，水平垂直壁面），下排为基岩深层固结孔（孔深4.5米，俯角 $25^\circ$）。孔间距严格控制在0.8~1.2米，遇有主裂缝时两翼对称加密。
- 跳孔分序注浆原则：严格执行“隔孔分序、单孔定量、低压慢注、高压稳压”工艺。先注I序孔充填大空隙，初凝4小时后再钻注II序孔劈裂补密。注浆过程中，吊盘上配备双液混合阀门，随时根据孔口返浆浓度调整水灰比与凝胶时间，防止浆液串入邻孔或下涌至井底提升设备。
在深部治水过程中，还需密切结合神木煤矿老空水与顶板水害“三区”精准划分及超前探放治理工程案例中关于高承压水导升高度的实测经验，确保注浆帷幕与区域防水煤柱形成完整隔水屏障。
四、核心成套装备选型与现场注浆异常突发故障处置五步法
深井高压注浆具有高能量传递特性，施工装备必须兼顾高扬程、大排量与本质安全防爆要求，同时建立快速可靠的突发应急排障流程。
1. 核心成套装备选型与管路配置

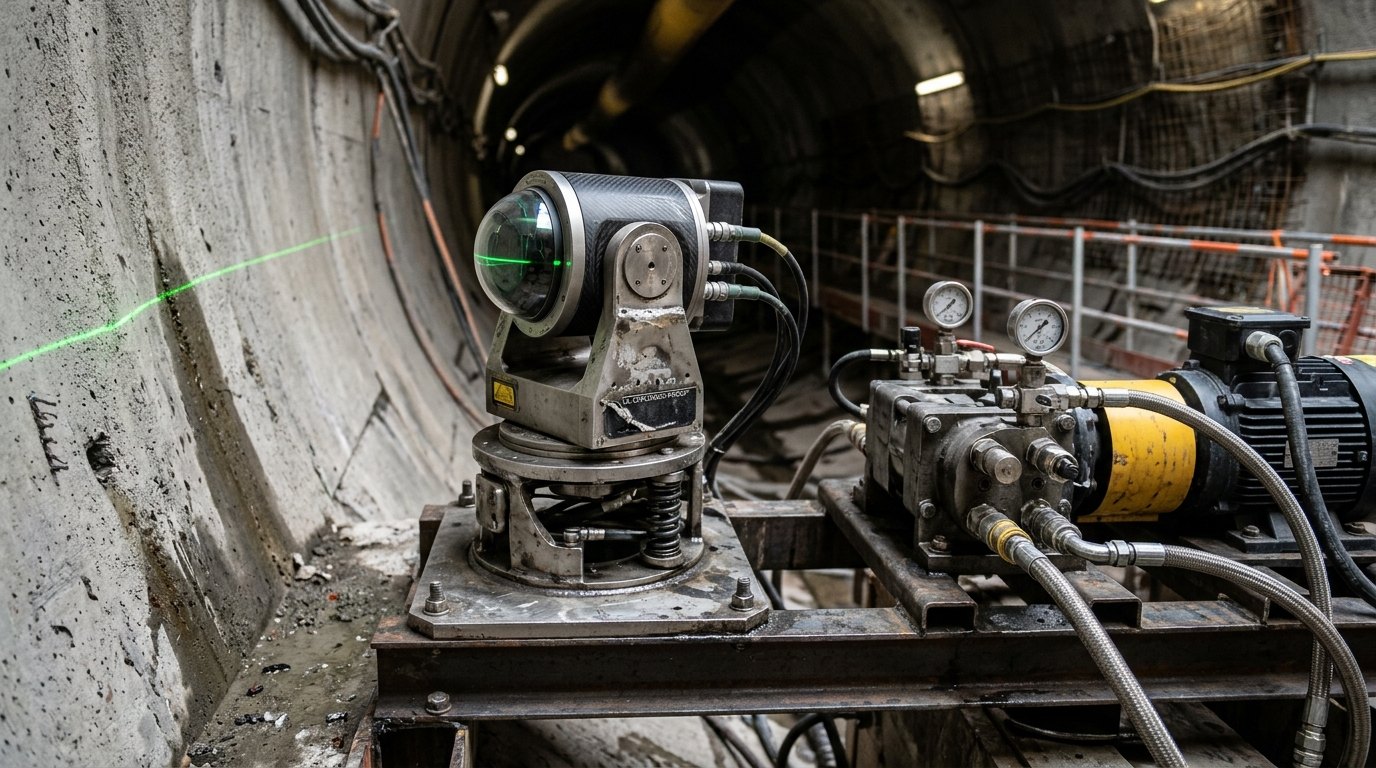

- 注浆主泵机组：选用
BQS-80/16M卧式双缸柱塞双液注浆泵，额定工作压力 $16 ext{MPa}$，最大排量 $80 ext{L/min}$，配套防爆电机功率 $18.5 ext{kW}$。液压端采用特种高铬合金耐磨耐蚀缸套，确保连续泵送微米级超细水泥颗粒不磨损抱死。 - 高压输浆管网与止浆塞：由地面或吊盘上层制浆站引出的高压管线选用四层钢丝缠绕高压橡胶胶管（耐压 $\ge 32 ext{MPa}$），孔口注浆管连接机械-液压双膨胀自锁式止浆封孔塞（Rubber Packer），封孔深度不小于1.2米，确保在10MPa高压注浆时不滑脱、不爆塞。
2. 现场注浆异常突发故障应急处置五步法
- 第一步：注浆孔口周边井壁突然开裂冒浆（压力瞬间跌落至 <1.5MPa）应急处置：当班司泵工必须在5秒内紧急按下停泵按钮，立刻开启泄浆回流球阀；吊盘操作人员迅速将快硬水玻璃原液（配合速凝剂）通过专用手压枪注入冒浆裂隙外缘，用特种堵漏夹板打入钢丝网木楔强行封死缝口，稳压静置15分钟待其初凝硬化后再行低压复注。
- 第二步：双液混合管路初凝死锁憋压（高压表指针突破18MPa红线）应急处置司泵工立即关闭B液（水玻璃）进浆阀，将A液快速切换至大流量清水冲洗回路，开启高压泄压防爆安全阀；严禁用锤击敲打高压胶管，必须保持高压水反冲清洗3分钟，直至排出澄清无结块残液后方可拆检混合器。
- 第三步：高压浆液顺井壁接缝窜入罐道梁固定螺栓孔应急处置立即停止原孔注浆并接入清水管反冲洗螺栓孔，防止水泥浆固化卡死罐道梁预埋可调节螺栓；在窜浆孔与螺栓孔之间紧急加钻一个直径 $\Phi 42 ext{mm}$ 的隔离引流孔，引流降低层间静水压并改注改性环氧树脂柔性自流平材料。
- 第四步：壁后高压动水将注入水泥浆液瞬间冲稀反吐喷射应急处置绝不可盲目加大水灰比，应立刻调小A液流量，同时将水玻璃B液掺量由3%强行提升至8%~10%，将浆液凝结时间压缩至15~25秒内，实施“脉冲式注浆”（开泵注浆20秒、停泵间歇30秒），利用高稠度速凝结石在孔底层层堆积形成人工骨料堆，强行封死动水流道。
- 第五步：吊盘升降信号失灵或卷扬机超温报警应急处置吊盘作业指挥长必须立刻吹响紧急撤离哨，所有人停止机械操作并挂好防坠安全带闭锁扣；开启井下本安对讲机直通地面调度室，严禁在故障未排查下强行点动试车；启用备用独立副绞车下放应急安全梯笼，按先人员后设备的顺序平稳撤离至井筒安全马头门平台。
四、实验室固化力学试验与激光雷达三维点云监测对账
加固效果不能靠肉眼和主观推断，必须依托实验室标准化岩体力学测试数据与现场高频激光雷达（LiDAR）数字化点云模型进行严密对账。
1. 实验室不同注浆材料固结体力学特性测试对账

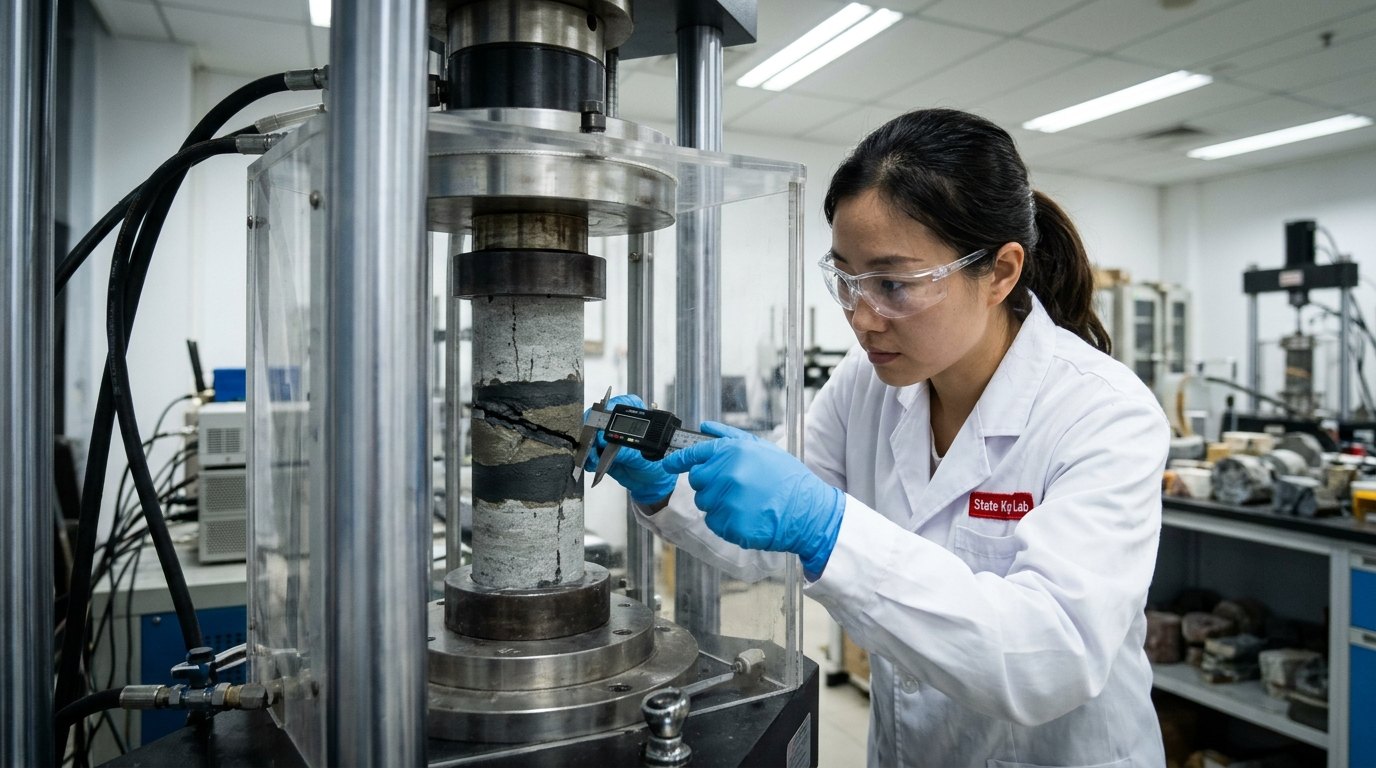

在实验室采用三轴伺服刚性试验机（MTS-815），对现场取出的破裂基岩试件采用不同注浆配比进行封堵重组，测试其在不同龄期下的单轴抗压强度（UCS）、劈裂抗拉强度与水力渗透系数。
| 试件组号与注浆配比编号 | 浆液类型与添加剂配比 | 初凝时间 ($20^\circ ext{C}$) | 7天抗压强度 ($ ext{MPa}$) | 28天抗压强度 ($ ext{MPa}$) | 结石体渗透系数 ($ ext{cm/s}$) | 破裂面抗剪强度指标 ($c/ arphi$) |
|---|---|---|---|---|---|---|
| Group-A (传统基准组) | 普通硅酸盐PO 42.5 (水灰比 1.0) | 180 min | 8.5 | 18.2 | $2.4 imes 10^{-5}$ | $1.2 ext{MPa} / 26^\circ$ |
| Group-B (微细水泥组) | 超细水泥MC 600 (水灰比 0.7) | 95 min | 16.4 | 28.5 | $4.8 imes 10^{-7}$ | $2.8 ext{MPa} / 34^\circ$ |
| Group-C (刚柔改性组) | 超细水泥 + 3% 硅溶胶 + 1.5% 减水剂 | 45 min | 21.8 | 36.4 | $1.2 imes 10^{-8}$ | $4.5 ext{MPa} / 41^\circ$ |
| Group-D (极速抢险组) | 改性聚氨酯化学双液 (1:1 体积比) | 45 s | 12.2 (2小时) | 15.6 | $<1.0 imes 10^{-9}$ | $3.1 ext{MPa} / 28^\circ$ |
测试数据无可辩驳地证明，Group-C复合配比的超细水泥基复合浆液渗透能力强，28天抗压强度较传统注浆提升100%，渗透系数降低3个数量级，展现出卓越的深部抗动水侵蚀与承载围压性能。
2. 激光雷达三维全息扫描数据差分反演
在注浆前后，利用防爆3D激光雷达对壁座破裂段（垂深680~740米区间）进行连续全圆周全息扫描。通过点云配准算法（Iterative Closest Point, ICP）对注浆前、注浆后7天、30天的三维模型进行高精度布尔差分运算：
- 径向收敛控制：注浆前壁座最大破裂处椭圆化形变位移达 $18.4 ext{mm}$；注浆完成30天后，点云差分位移变化率收敛至 $<0.05 ext{mm/月}$，整体壁后空洞回填饱满度达 $98.2\%$。
- 正射投影裂隙全息图谱：三维点云正射展开图清晰呈现原有的3条主裂缝均已被水泥-化学复合结石体完全充盈咬合，壁面无任何湿渍与明水渗漏。
六、脱敏矿井工程实测效果与全周期投入产出经济账本
本套加固与扫描技术在华北某年产 500 万吨深井矿井（主立井井深 920 米，净直径 7.5 米）成功落地应用。该矿井此前因壁座破裂涌水达 $38.5 ext{m}^3/ ext{h}$，造成提升系统被迫降速50%运行，井壁面临偏心失稳重大危机。
1. 传统方案与新工艺全生命周期技术经济对账表
| 核心考核指标与财务科目 | 传统抢险方案（普通水泥+人工挂线） | 本套刚柔协同注浆+激光雷达监测方案 | 工程效益与优化差值 |
|---|---|---|---|
| 井筒停产检修工期 | 42 天（多次复注、反复漏水） | 9 天（吊盘模块化作业，一次成功） | 工期缩短 33 天（压减 78.5%） |
| 残余涌水量控制 | $12.5\sim 18.0 ext{m}^3/ ext{h}$（长期渗漏） | $\le 0.4 ext{m}^3/ ext{h}$（几乎完全干燥） | 涌水封堵率达 98.9% |
| 井壁年排水耗电量 | 16.2 万度/年（水泵常开） | 0.8 万度/年（消除常态排水） | 年节省电费支出 12.3 万元 |
| 直接工程实施造价 | 280 万元（材料浪费大、返工频繁） | 195 万元（精细设计、材料利用率极高） | 直接节约施工成本 85 万元 |
| 挽回原煤停产损失 | 停产导致煤炭减产损失约 6,600 万元 | 避免长期停产，仅影响极少检修进尺 | 保障原煤直接产值超 5,000 万元 |
| 提升设备使用寿命 | 罐道梁与钢丝绳严重腐蚀，2年必须更换 | 井筒环境干燥，构件寿命延长至8年以上 | 延长主装备寿命周期 300% |
通过综合核算，本套工艺不仅在9天内彻底化解了矿井咽喉主立井停产报废的重大系统性风险，而且与后方的煤矿中央水泵房无人值守多级离心泵电动真空引水与避峰填谷智能排控指南协同运作，消除了井底水窝长期泥砂淤积风险，实现了全生命周期的本质安全与高效经济回报。
七、常见问题解答 FAQ
答： 这是立井注浆施工中极易发生灾难性次生事故的核心关口。控制的关键在于建立“动水压力基准联动制”。首先在破裂带施工透水测压孔，实测壁后真实静水压力 $P_w$。注浆初期采用浅层柔性化学浆液封闭时，压力设定为 $P_w + (0.5\sim 1.0) ext{MPa}$；进入深层超细水泥加固阶段，注浆压力按阶梯式缓慢提升，终压上限严禁超过 $1.8 imes P_w$ 且绝对值控制在井壁内衬抗拉极限强度（经折减通常不超过8MPa）。同时，在井壁内表面关键应力集中区安装光纤光栅应变计，设定微应变告警阈值为 $300\mu arepsilon$。一旦系统监测到内衬产生向内的受拉微裂纹前兆，泵站伺服阀立即自动泄压停泵，杜绝“挤破井壁”。
答： 传统可见光视觉摄影在井下水雾环境确实极易失效，但现代工业级防爆3D激光雷达采用高功率近红外（通常为1550nm波长）脉冲飞行时间（ToF）技术。该波段具有较强的水汽穿透能力。更为关键的是系统内置的多重回波技术（Multi-Echo Technology）：激光发射后穿透雾滴时产生的微弱第一回波会被算法自动滤除，仅保留井壁混凝土硬质表面反射的最强末次脉冲回波。再配合点云滤波算法（统计异常值去除SOR）及吊盘上的双轴倾角补偿仪（精度0.001°），可在全黑、高湿环境下输出毫米级绝对精度的三维井壁实景模型。
答： 当壁座裂缝存在高压水流喷涌时，动水冲刷具有巨大的拖曳力。如果直接注入水泥浆，即使是超细水泥，在未初凝前其胶凝颗粒也会迅速被流动的高速水流带走冲稀，不仅根本无法在裂隙中沉降结石，反而会顺着出水缝白白流淌造成昂贵材料的严重浪费，甚至堵塞井底水仓。先注入初凝仅需几十秒、遇水强力发泡膨胀的聚氨酯材料，就如同在漏水大坝前先用快干膨胀海绵塞住涌水通道，使后方水流暂时平息停滞，从而为后续注入高强度的超细水泥浆提供极其理想的“静水固化环境”。
八、技术决策与现场落地行动清单
- 组织矿井机电运输科与地测防治水科，利用周末检修天窗期安排防爆激光雷达全息扫描，获取全井筒基准点云数据；
- 重点排查壁座上下各50米过渡段的井壁径向收敛度、裂缝开度与渗水点坐标，建立单井全息数字化档案。
- 地面注浆实验室必须针对矿井实际地层取水水质，完成不同水灰比（0.6~0.8）超细水泥浆液初凝、终凝及结石率试验；
- 井筒注浆管路与孔口封孔塞入井前，必须在地面打压台进行1.5倍工作压力（不低于20MPa）耐压与稳压试验，杜绝破裂伤人。

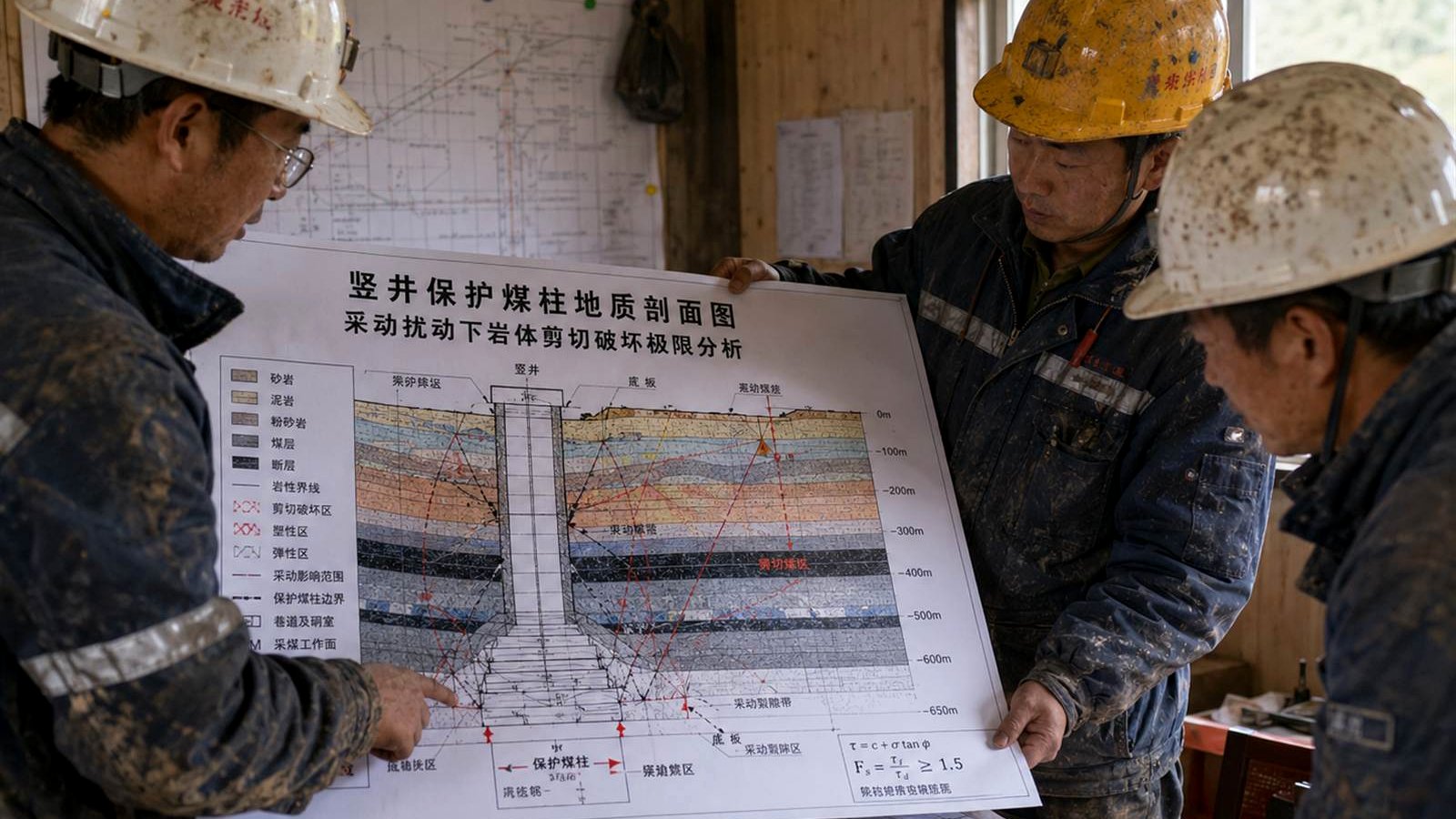

- 组织矿总工程师、机电副矿长及行业专家，联合审查壁座破裂段注浆设计、动水导流方案及吊盘施工安全技术措施；
- 联系张洁贞专家团队，调取深井立井壁后注浆加固成套装备选型清单与三维点云变形反演算法包，定制矿井一井一策终极实施方案。
