关键层找错，后面的钻孔、制浆、泵送和监测都会偏。真正有效的方案，应先用地质资料和力学参数判别主关键层、亚关键层，再结合导水裂隙带和含水层确定可注层位。
不要只问“孔打多深”，应追问目标层位是哪一层关键层、为什么会形成离层、是否在导水裂隙带以上、含水层关系是否清楚、实测数据如何校核。
一句话回答： 关键层是覆岩中控制地表沉陷的"承重梁"，找准关键层才能找到离层空间，找到离层空间才能把矸石浆体注到正确的位置，实现"压下托上"的减沉效果。关键层找错了，要么注不进去，要么白注，要么出安全事故。
适用读者： 总工程师、地质科长、技术科长、岩层控制研究人员、项目可行性评估负责人
作者： 张洁贞｜中矿天智信息科技（徐州）有限公司｜中国矿业大学技术合作支持
一、为什么这篇文章单独讲关键层？
在上一篇《煤矸石覆岩隔离注浆充填是什么》中，我们介绍了覆岩隔离注浆的整体原理和流程。很多矿长和总工看完之后问的第一个问题是：
"关键层到底怎么找？我矿上的覆岩条件能不能做？"
这个问题问到了覆岩隔离注浆技术的命门。
因为这项技术的核心逻辑不是"往地下灌浆"，而是"往正确的位置灌浆"——这个正确的位置，就是关键层底面的离层空间。
关键层判别准不准，直接决定三件事：
- 能不能注进去：层位选错，没有离层空间，浆体无处可去；
- 注了有没有用：层位太低，压不住地表沉陷；层位太高，浆体扩散不到位；
- 安不安全：层位落在导水裂隙带内，浆体可能灌入工作面，造成重大安全事故。
所以，关键层判别是覆岩隔离注浆项目最重要的前置工作，没有之一。
二、什么是关键层？先把概念讲透
1. 从"一碗千层糕"说起
煤层上方的覆岩不是一块整石头，而是像千层糕一样，由许多层不同材质、不同厚度的岩层叠在一起。这些岩层有软有硬、有薄有厚：
- 软岩层（泥岩、页岩、粉砂岩等）：强度低，采煤后容易弯曲、垮落；
- 硬岩层（砂岩、石灰岩、砂砾岩等）：强度高、刚度大，能像梁一样承受上方岩层的重量。
当工作面采煤推进后，这些岩层不是"齐刷刷"一起塌的，而是软的先垮，硬的后断——甚至有些特别厚、特别硬的岩层，在很大面积内都不会破断。
2. 关键层的学术定义
关键层（Key Stratum）是由中国矿业大学钱鸣高院士团队提出的岩层控制核心概念：
在覆岩中，对其上方直至地表的全部或局部岩层的运动起控制作用的岩层，称为关键层。
通俗理解：关键层就是覆岩里的"承重梁"。它撑得住，上面的岩层就跟着稳；它断了，上面的岩层就跟着塌。

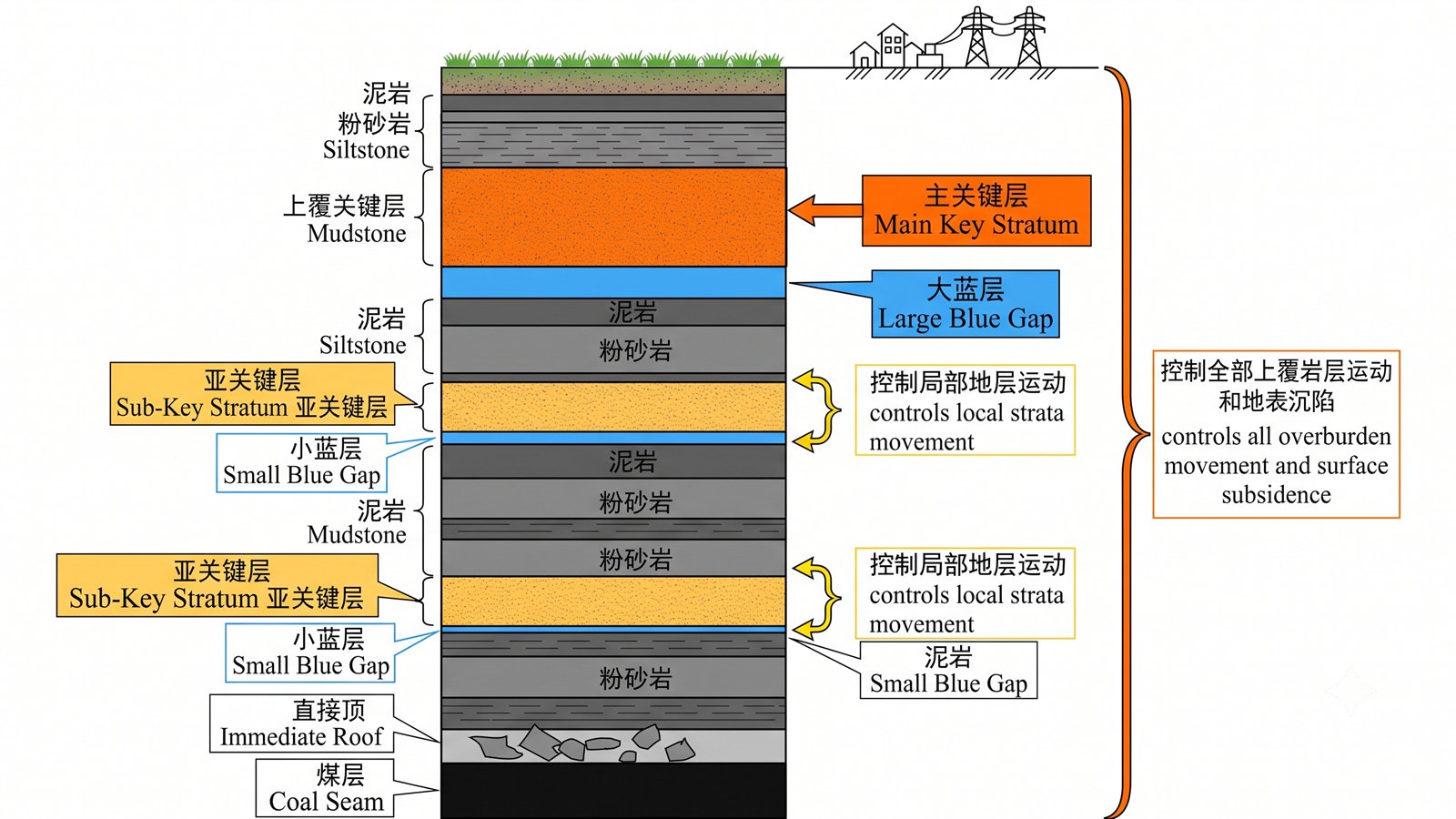

3. 两种关键层：主关键层和亚关键层
| 类型 | 定义 | 控制范围 | 与地表沉陷的关系 |
|---|---|---|---|
| 主关键层 | 控制覆岩中所有岩层运动直至地表沉陷的那一层厚硬岩层 | 全覆岩 | 主关键层破断 → 地表出现大幅沉陷 |
| 亚关键层 | 在局部范围内控制其上方若干岩层运动的厚硬岩层 | 局部覆岩 | 亚关键层破断 → 局部岩层运动加剧，但地表沉陷取决于主关键层 |
简单类比：
把覆岩想象成一栋 20 层的楼：
- 主关键层 = 整栋楼最关键的那根承重梁（比如第 15 层的转换梁），它要是断了，上面 5 层全塌；
- 亚关键层 = 中间的次要承重结构（比如第 8 层、第 12 层的楼板），它断了影响局部几层，但只要最上面的转换梁还在，大楼整体不倒。
在覆岩隔离注浆中：
- 如果目标是控制地表沉陷，核心是保护主关键层不破断；
- 如果覆岩中有多层亚关键层，可以选择在亚关键层底面的离层空间进行注浆，逐层减缓岩层运动；
- 具体注哪一层，取决于关键层位置、导水裂隙带高度和含水层分布。

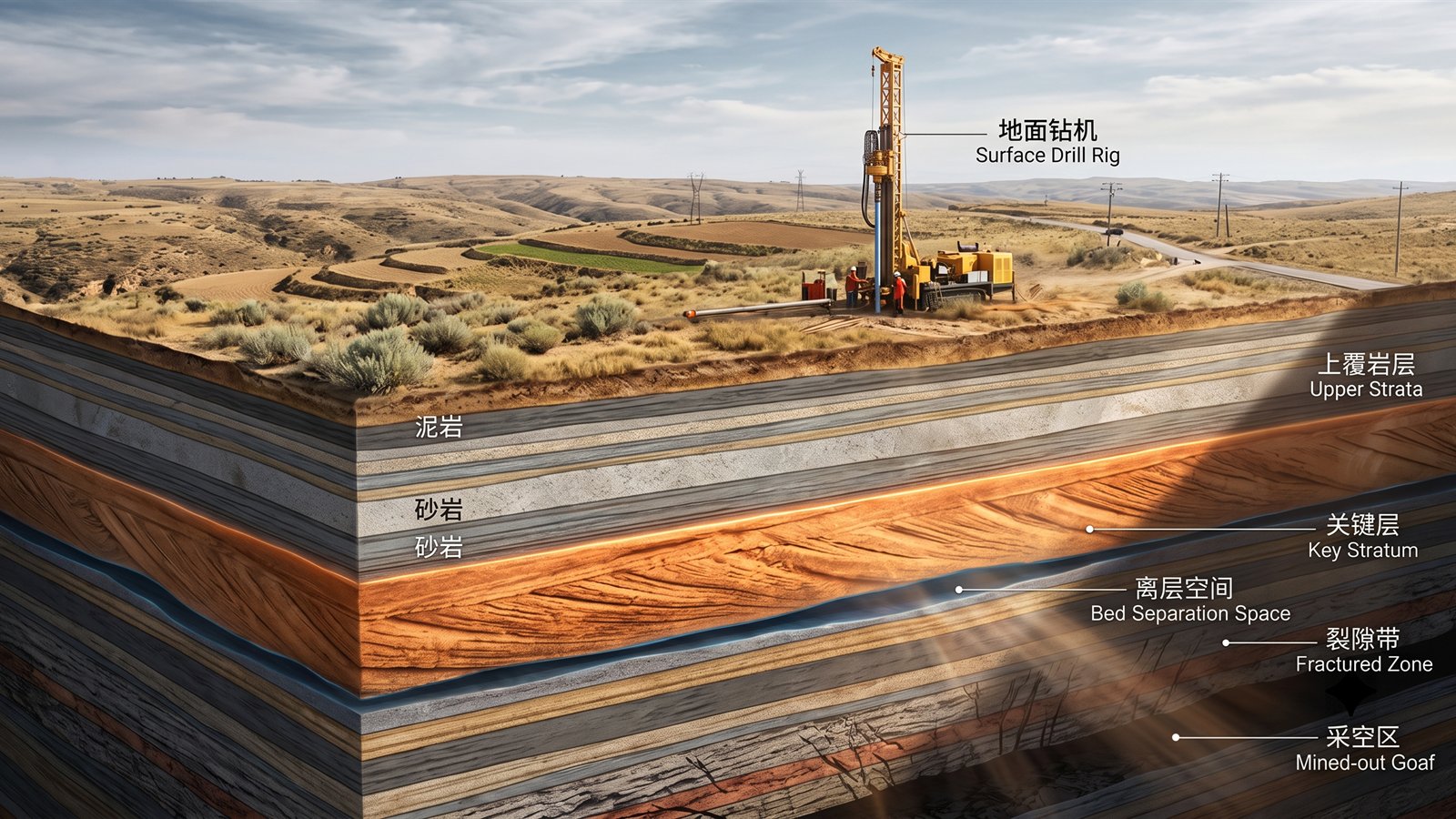

三、离层空间是怎么形成的？
理解了关键层，就容易理解离层空间了。
1. 离层的成因
工作面采煤后，采空区上方的岩层在自重作用下开始运动。由于各层岩石的刚度（弹性模量）和厚度不同，下沉速度不一样：
- 紧邻采空区的软岩层先垮落或弯曲下沉，速度快；
- 上方的关键层（硬岩）下沉慢，因为它刚度大、跨度没达到破断极限。
这就产生了一个时间差和空间差——关键层底面和下方已垮落或弯曲岩层的顶面之间，出现了一个水平展布的空腔。
这个空腔就是离层空间（Bed Separation Space）。
2. 离层的特征
| 特征 | 说明 |
|---|---|
| 位置 | 关键层（主关键层或亚关键层）底面 |
| 形态 | 水平展布的扁平空腔，中间厚、边缘薄 |
| 发育过程 | 随工作面推进动态发育：工作面前方→开始张开→工作面后方→逐渐闭合或被充填 |
| 存在时间 | 不是永久存在，如果不注浆，关键层最终会破断，离层空间消失 |
| 大小 | 取决于采高、关键层刚度、工作面推进速度、覆岩结构 |
3. 为什么离层空间是注浆的最佳位置？
- 天然空腔：不需要人工创造空间，采煤后自然形成；
- 位置精准：就在关键层底面，注浆后直接支撑关键层；
- 体积可观：大型矿井的离层空间体积可达数十万立方米，能消纳大量矸石浆体；
- 注浆时机可控：通过压水试验和离层监测，可以判断离层何时打开、何时注浆最有效。
关键提醒： 离层空间是动态的。工作面推进过程中，离层在前方张开，在后方可能逐渐闭合。所以注浆必须跟着工作面推进的节奏走，这就是"注采协同"的核心含义。
四、关键层怎么找？判别方法详解
这是总工最关心的实操问题。关键层判别有一套成熟的方法论，核心步骤如下：
第一步：收集覆岩资料
需要以下基础数据：
- 钻孔柱状图：工作面附近或采区内的地质钻孔资料，包含每层岩石的岩性、厚度
- 岩石力学参数：各层岩石的抗压强度、抗拉强度、弹性模量、容重
- 综合柱状图：将多个钻孔资料综合为采区覆岩的典型柱状剖面
第二步：初步筛选候选层
在覆岩柱状图中，标出所有明显比相邻岩层更厚、更硬的岩层。这些是关键层的候选者。
经验规律：
- 厚度：通常比相邻岩层厚 2 倍以上
- 强度：抗压强度通常 ＞40 MPa，弹性模量明显高于上下相邻层
- 岩性：常见砂岩、石灰岩、砂砾岩、粗砂岩等
第三步：关键层判别计算
使用关键层理论的两个判别条件：
条件一：刚度条件（挠度判别）
关键层的挠度（弯曲下沉量）必须小于其上方各岩层的自然挠度。也就是说，关键层要"托得住"上面的岩层，而不是被上面的岩层"压着走"。
条件二：强度条件（破断判别）
在给定跨度（工作面推进距离）下，关键层承受的载荷不超过其极限承载能力。
实际操作中，这两个条件通过专用软件或公式计算。中国矿业大学已开发了关键层判别软件，输入覆岩柱状图和岩石力学参数，即可自动识别主关键层和亚关键层的位置。
第四步：结合导水裂隙带验证
找到关键层后，还必须确认它与导水裂隙带的关系：
| 关键层位置 | 能否作为注浆层位 | 原因 |
|---|---|---|
| 在导水裂隙带以内 | ❌ 不能 | 浆体会沿裂隙流入井下，造成安全事故 |
| 在导水裂隙带顶界附近 | ⚠️ 需慎重评估 | 需确认隔离岩柱厚度是否足够 |
| 在导水裂隙带以上且有足够隔离岩柱 | ✅ 可以 | 安全、有效 |
第五步：考虑含水层位置
注浆层位还要避开重要含水层，或者确保注浆不会导通含水层：
- 注浆层位在含水层以下 → 需确认不会上行导通
- 注浆层位在含水层以上 → 需确认含水层已有足够的隔水保护
- 注浆层位与含水层重合或紧邻 → 一般不选该层位

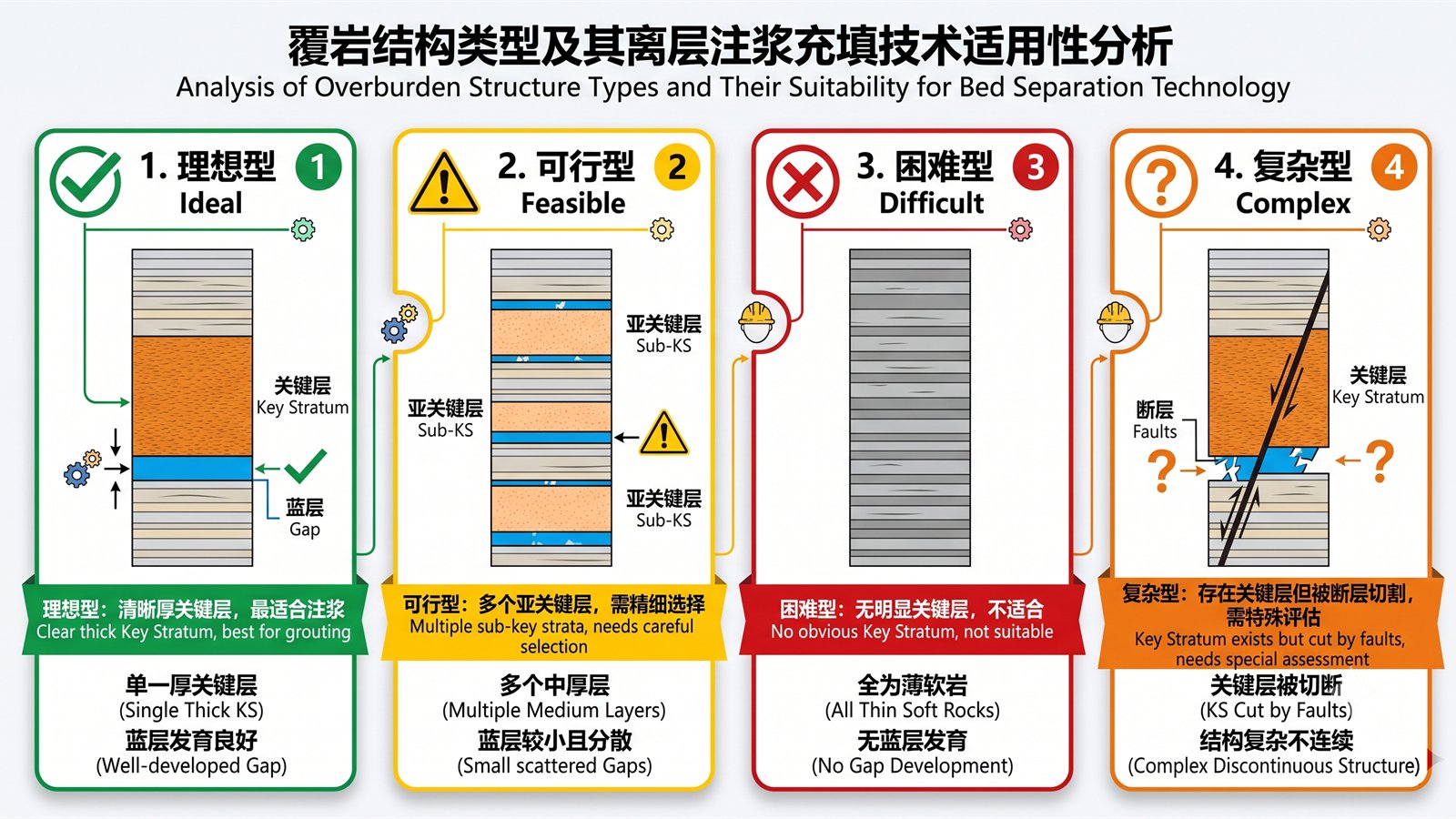

五、不同覆岩结构对注浆效果的影响
不是所有覆岩结构都适合做覆岩隔离注浆。总工在评估项目时，需要对号入座：
1. 理想型：覆岩中有明显的厚硬关键层
特征：
- 覆岩中有 1～3 层厚度显著大于其他岩层的砂岩或石灰岩
- 关键层位于导水裂隙带以上
- 关键层下方有足够的离层发育空间
评估： ✅ 最适合做覆岩隔离注浆，效果最好。
2. 可行型：覆岩中有多层中等厚度的硬岩层
特征：
- 没有特别突出的单层厚硬岩层
- 但有多层中等厚度的亚关键层，间距合理
评估： ⚠️ 可以做，但需要精细判别哪些层是有效的亚关键层，可能需要多层位注浆。
3. 困难型：覆岩以软岩为主，无明显关键层
特征：
- 覆岩主要是泥岩、页岩、粉砂岩等软弱岩层
- 没有厚度和强度显著突出的岩层
- 各层刚度差异小
评估： ❌ 不适合覆岩隔离注浆。因为没有关键层就没有明显的离层空间，浆体无处注入，也起不到"压下托上"的效果。
4. 复杂型：关键层存在但受构造影响
特征：
- 有关键层，但采区内断层、陷落柱等地质构造发育
- 关键层可能被构造切割，连续性差
评估： ⚠️ 需专项评估。构造可能导致跑浆风险，也可能影响离层的正常发育。

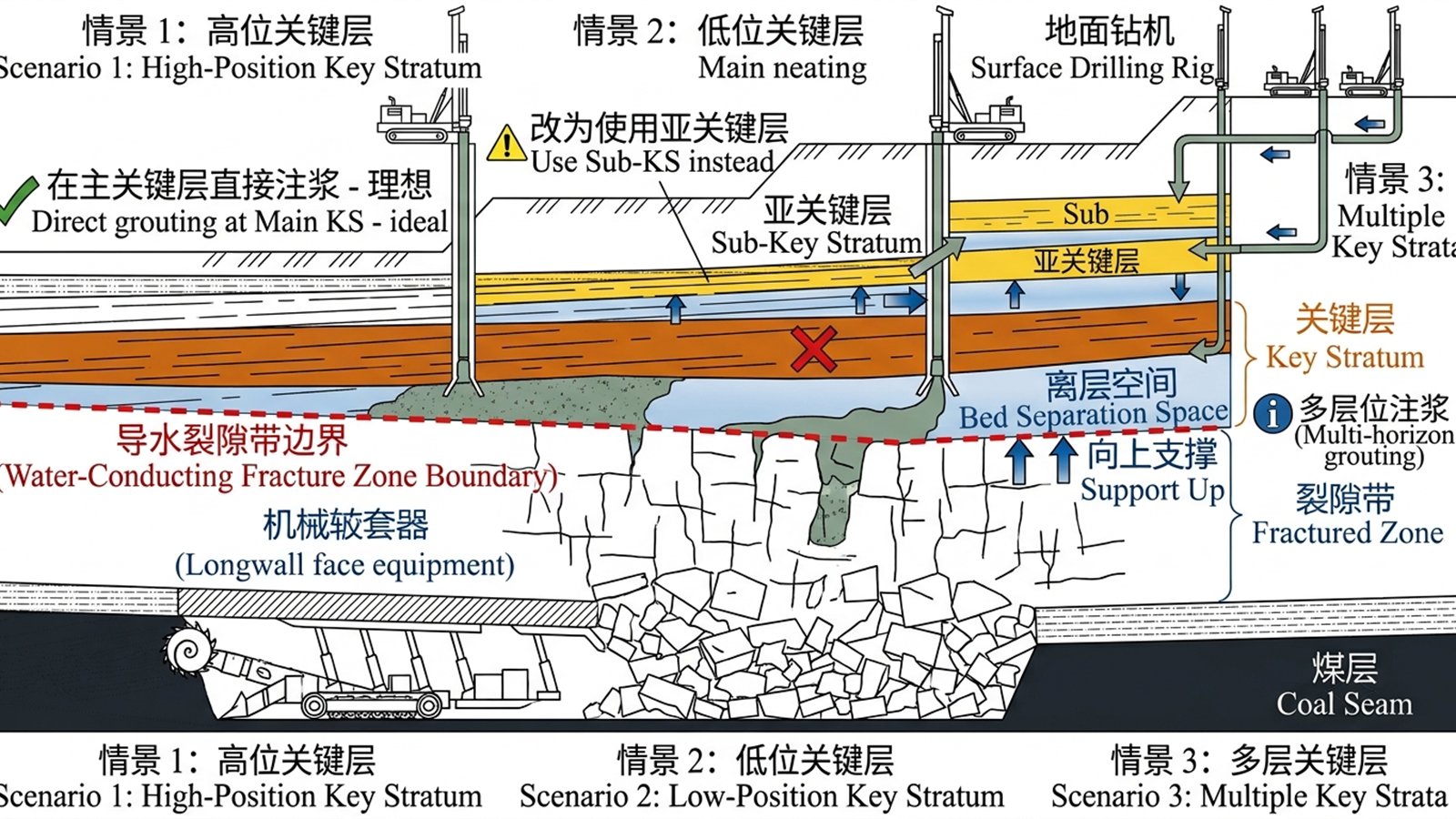

六、关键层位置与注浆策略的关系
关键层在覆岩中的位置不同，注浆策略也不同：
情景一：主关键层距煤层较远（高位关键层）
- 主关键层位于导水裂隙带以上较高位置
- 离层空间充分发育
- 策略： 直接在主关键层底面离层空间注浆，一层注浆即可有效控制地表沉陷
情景二：主关键层距煤层较近（低位关键层）
- 主关键层可能位于导水裂隙带内或附近
- 直接在主关键层底面注浆可能不安全
- 策略： 选择上方的亚关键层作为注浆层位，或多层位联合注浆
情景三：覆岩中有多层亚关键层
- 主关键层、亚关键层分布在不同高度
- 每层关键层底面都可能发育离层
- 策略： 根据减沉目标和安全条件，选择一层或多层注浆，自上而下依次评估
总结规律： 注浆层位的选择不是"越高越好"也不是"越低越好"，而是在安全条件约束下，选择对地表减沉控制最有效的关键层底面离层空间。
七、实际项目中关键层判别常见的问题
问题 1：钻孔资料不够怎么办？
采区内钻孔数量少、分布不均，覆岩柱状图代表性不强。
建议：
- 优先收集最靠近工作面的钻孔资料
- 结合区域地质报告和邻近矿井资料做类比
- 必要时补打勘探孔或利用三维地震资料辅助判断
问题 2：岩石力学参数没有实测值怎么办？
很多矿井的地质报告只有岩性描述，缺少强度、弹性模量等定量参数。
建议：
- 采用经验公式根据岩性估算（如砂岩抗压强度 40～80 MPa，泥岩 10～30 MPa）
- 委托实验室对岩芯样品进行力学测试
- 参考同区域、同煤系地层的已有参数
问题 3：关键层判别结果和实际观测不一致怎么办？
理论计算的关键层位置与地表沉降观测、微震监测等实际数据存在偏差。
建议：
- 关键层判别是初步设计依据，实际注浆过程中必须结合离层监测和压水试验动态验证
- 如果实际离层发育位置与判别结果有偏差，需要调整注浆层位
问题 4：覆岩中关键层太多，选哪个注？
有些矿井覆岩中有 3～5 层亚关键层加 1 层主关键层。
建议：
- 首选满足安全条件（导水裂隙带以上 + 隔离岩柱足够）的最低位有效关键层
- 该层注浆效率最高，因为离层空间最先发育、体积最大
- 如果单层注浆减沉效果不够，再考虑多层位注浆
八、关键层判别需要准备的资料清单
| 序号 | 资料名称 | 用途 | 重要程度 |
|---|---|---|---|
| 1 | 采区钻孔柱状图 | 覆岩分层识别 | ⭐⭐⭐ |
| 2 | 岩石力学参数（强度、弹性模量） | 关键层判别计算 | ⭐⭐⭐ |
| 3 | 综合柱状图 | 代表性覆岩剖面 | ⭐⭐⭐ |
| 4 | 导水裂隙带实测或预计高度 | 确定安全注浆层位 | ⭐⭐⭐ |
| 5 | 含水层位置及水文地质资料 | 含水层保护评估 | ⭐⭐⭐ |
| 6 | 煤层采高及采煤方法 | 覆岩运动程度判断 | ⭐⭐ |
| 7 | 工作面尺寸（推进长度、面宽） | 关键层破断跨度计算 | ⭐⭐ |
| 8 | 邻近矿井覆岩运动观测数据 | 类比验证 | ⭐⭐ |
| 9 | 三维地震勘探资料 | 构造和岩性辅助判别 | ⭐ |
| 10 | 地表沉降观测历史数据 | 覆岩运动规律反演 | ⭐ |
九、常见问题 FAQ
Q1：覆岩隔离注浆一定要有关键层才能做吗？
是的。覆岩隔离注浆的技术基础就是关键层理论。没有明显关键层的覆岩，不会形成有效的离层空间，浆体无法注入，技术无法实施。
Q2：主关键层和亚关键层，注浆应该注哪个？
不一定注主关键层。注浆层位的选择取决于安全条件（导水裂隙带位置、含水层位置）和减沉效果。实际项目中，很多是在亚关键层底面注浆。
Q3：关键层判别需要找专业团队吗？
建议找有关键层理论研究基础的专业团队。中国矿业大学是该理论的原创单位，有成熟的判别软件和工程经验。不建议矿方自行用经验"估"一个关键层位置来设计注浆方案。
Q4：关键层在导水裂隙带以内怎么办？
如果唯一的关键层在导水裂隙带以内，说明该矿井的覆岩条件可能不适合做覆岩隔离注浆。需要评估上方是否还有亚关键层可用，或者考虑其他充填技术路线（如井下膏体充填、原矸+高水材料充填）。
Q5：离层空间有多大？够注多少矸石？
离层空间的体积取决于采高、覆岩结构和工作面面积。大型矿井（年产 300 万～500 万吨）的单个工作面上方离层体积可达数十万立方米，对应的矸石消纳量非常可观（年消纳可达 150 万～300 万吨以上）。
Q6：怎么知道离层空间已经打开了？
两种方法：一是通过离层监测仪实时监测覆岩各层的位移变化；二是通过注浆钻孔做压水试验，当水压急剧下降时，说明钻孔已与离层空间连通，离层已经打开。
Q7：关键层判别结果能用一辈子吗？
关键层本身是地质条件决定的，不会变。但不同工作面的覆岩条件可能有差异，所以每个新工作面都应重新核查关键层条件，不能简单照搬前一个工作面的结论。
参考依据
- 钱鸣高等，《岩层控制的关键层理论》，中国矿业大学出版社
- 《煤矸石覆岩隔离注浆充填技术规范（征求意见稿）》——中国煤炭加工利用协会团体标准
- 许家林等，覆岩隔离注浆充填关键层判别与层位选择方法研究
- 大海则煤矿百万吨级覆岩隔离注浆充填工程实践
关于作者
张洁贞，中矿天智信息科技（徐州）有限公司，煤矿绿色充填与智能化解决方案顾问，长期服务陕西榆林、神木、府谷以及山西、内蒙古煤矿客户，关注煤矸石治理、覆岩隔离注浆充填、绿色矿山创建与矿山智能化项目落地。技术方案设计依托中国矿业大学科研团队支持。
