这不是简单“往地下灌浆”，而是围绕关键层底面离层空间建立的绿色开采系统工程。层位选对、浆体稳定、注采匹配、监测闭环，才有可能同时实现矸石处置和地表减沉。
立项前应重点核查关键层、导水裂隙带、含水层、制浆能力、矸石来源、工作面接续和沉降保护对象，不能只看设备报价和年消纳量。
一句话回答： 煤矸石覆岩隔离注浆充填，是将煤矸石破碎、研磨、制浆后，通过地面钻孔注入采煤后形成的覆岩离层空间，在不影响井下正常生产的前提下，实现煤矸石规模化处置，同时控制地表沉陷、保护含水层，达成"矸石不出井、地表不塌陷、水源不破坏"的绿色开采目标。
适用读者： 矿长、总工程师、安环负责人、技术科长、绿色矿山创建负责人
作者： 张洁贞｜中矿天智信息科技（徐州）有限公司｜中国矿业大学技术合作支持
一、矿长为什么要关注这项技术？
如果你是榆林、神木、陕北或山西的煤矿负责人，这几个场景你大概率正在面对：
- 矸石山越堆越大，征地费用、环保治理、自燃风险让成本不断增加；
- 环保督察和绿色矿山验收，对煤矸石综合利用率有明确要求；
- "三下"压煤（建筑物下、铁路下、水体下）资源量大，想采但怕地表沉陷；
- 保水开采，陕北矿区水资源珍贵，采煤不能破坏含水层；
- 政策方向已经很明确：国家发改委 2024 年关于煤炭清洁高效利用的意见提出，要因地制宜推广绿色开采技术，支持煤矸石规模化、无害化、高值化利用。
煤矸石覆岩隔离注浆充填，就是应对这些问题的核心技术路线之一。它不是实验室概念，而是已经在陕北多个大型矿井落地实施的成熟工程方案。
二、技术原理：为什么往"上面"注浆就能控制地表沉陷？
要理解覆岩隔离注浆，必须先理解三个核心概念：
1. 关键层
煤层上方的岩层不是均匀的，其中有一些厚度大、强度高的岩层，它们像"承重梁"一样支撑着上方所有岩层。这些岩层在岩层控制理论中被称为关键层。
- 主关键层：控制地表沉陷的最重要的一层厚硬岩层；
- 亚关键层：局部范围内对岩层运动有控制作用的较厚硬岩层。
关键层不破断，地表就不会出现大幅沉陷。
2. 离层空间
当工作面采煤推进后，采空区上方的岩层会逐层垮落或弯曲下沉。但垮落速度不一样——软岩先垮，硬岩（关键层）后断。这就导致在关键层的底面与下方已垮落岩层之间，产生了一个空腔，叫做离层空间。
这个离层空间就是注浆的目标层位。

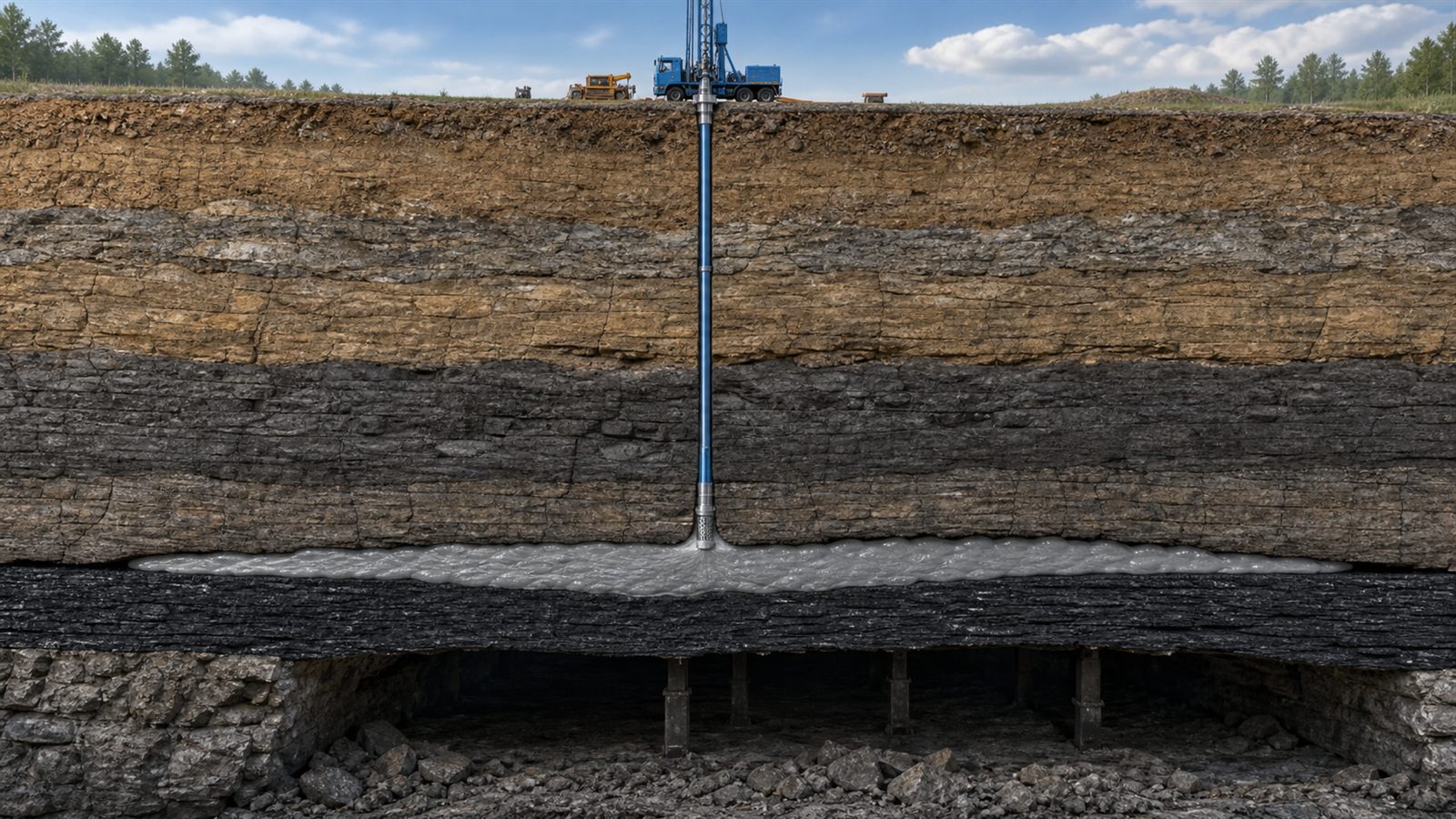

3. "压下托上"原理
将煤矸石浆体注入离层空间后，浆体在离层空间内扩散、沉淀、固结，形成一个压实承载体。这个承载体起到"压下托上"的作用：
- 向下：压实下方已垮落的碎胀岩层，减少其空隙；
- 向上：支撑上方的关键层，延缓或阻止关键层破断。
关键层不破断或延缓破断 → 上方岩层保持整体性 → 地表沉陷大幅减小 → 含水层结构得以保护。
简单类比： 想象一栋楼的承重梁下面出现了裂缝（离层），你在裂缝里灌入混凝土（矸石浆体），把承重梁重新撑住，上面的楼层就不会塌。覆岩隔离注浆干的就是这件事，只不过"楼"是地面，"承重梁"是关键层，"混凝土"是煤矸石浆体。

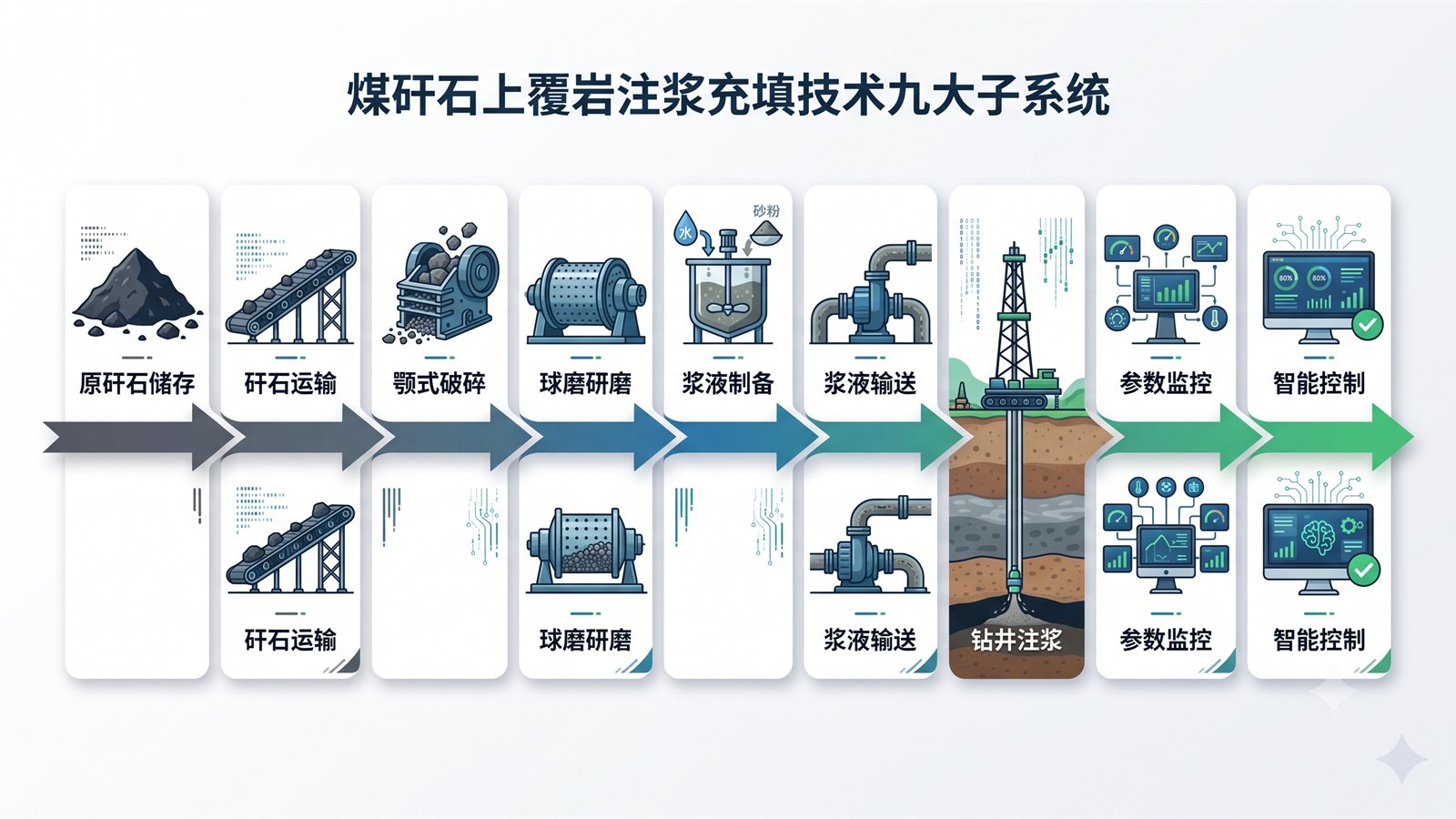

三、系统组成：从矸石堆到注入地下，全流程怎么运转？
覆岩隔离注浆充填是一个地面作业为主的系统工程，不占用井下空间，不影响采煤生产。完整系统由 9 大子系统组成：
| 序号 | 子系统 | 功能 | 关键参数 |
|---|---|---|---|
| 1 | 储存系统 | 煤矸石堆场管理，保证连续供料 | 堆场面积、防雨防尘、自燃监测 |
| 2 | 运输系统 | 矸石从堆场运至制浆站 | 皮带/车辆运输，距离与运量匹配 |
| 3 | 破碎系统 | 大块矸石粗碎、中碎 | 出料粒度根据研磨系统要求确定 |
| 4 | 研磨系统 | 进一步细磨，达到制浆要求 | ＜0.2mm 颗粒占比≥80% |
| 5 | 制浆系统 | 矸石粉 + 水按比例配制浆体 | 浆体密度 1.1～1.5 t/m³ |
| 6 | 输浆系统 | 泵送浆体至注浆钻孔 | 管道材质、压力、距离、流量 |
| 7 | 注浆系统 | 通过地面钻孔将浆体注入离层空间 | 注浆压力、注浆量、注浆时机 |

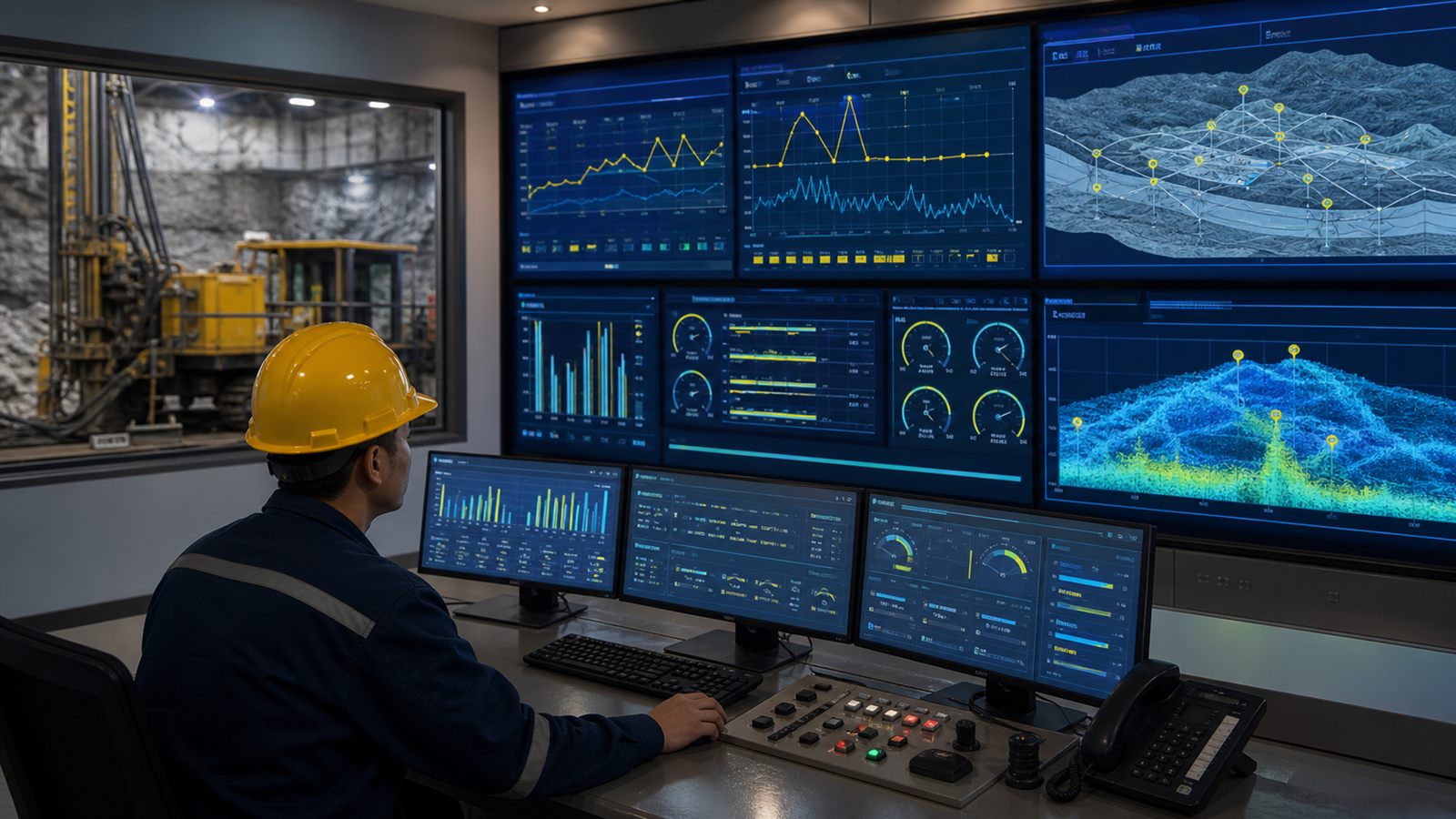

| 8 | 监测系统 | 全过程安全与效果监控 | 注浆泵工况、管路压力、浆体流量、覆岩离层量、地表沉降 |
| 9 | 智能化控制系统 | 注采匹配实时调控 | 数据采集与分析、预警报警、远程控制 |
工艺流程简图
煤矸石堆场 → 破碎 → 研磨 → 制浆 → 泵送 → 注浆钻孔 → 离层空间
↑ ↓
矸石来源 覆岩支撑 → 地表减沉
（洗选矸石/ ↓
掘进矸石/ 含水层保护
露天剥离物） ↓
绿色矿山达标核心优势：全程地面作业，不影响井下正常采煤生产。

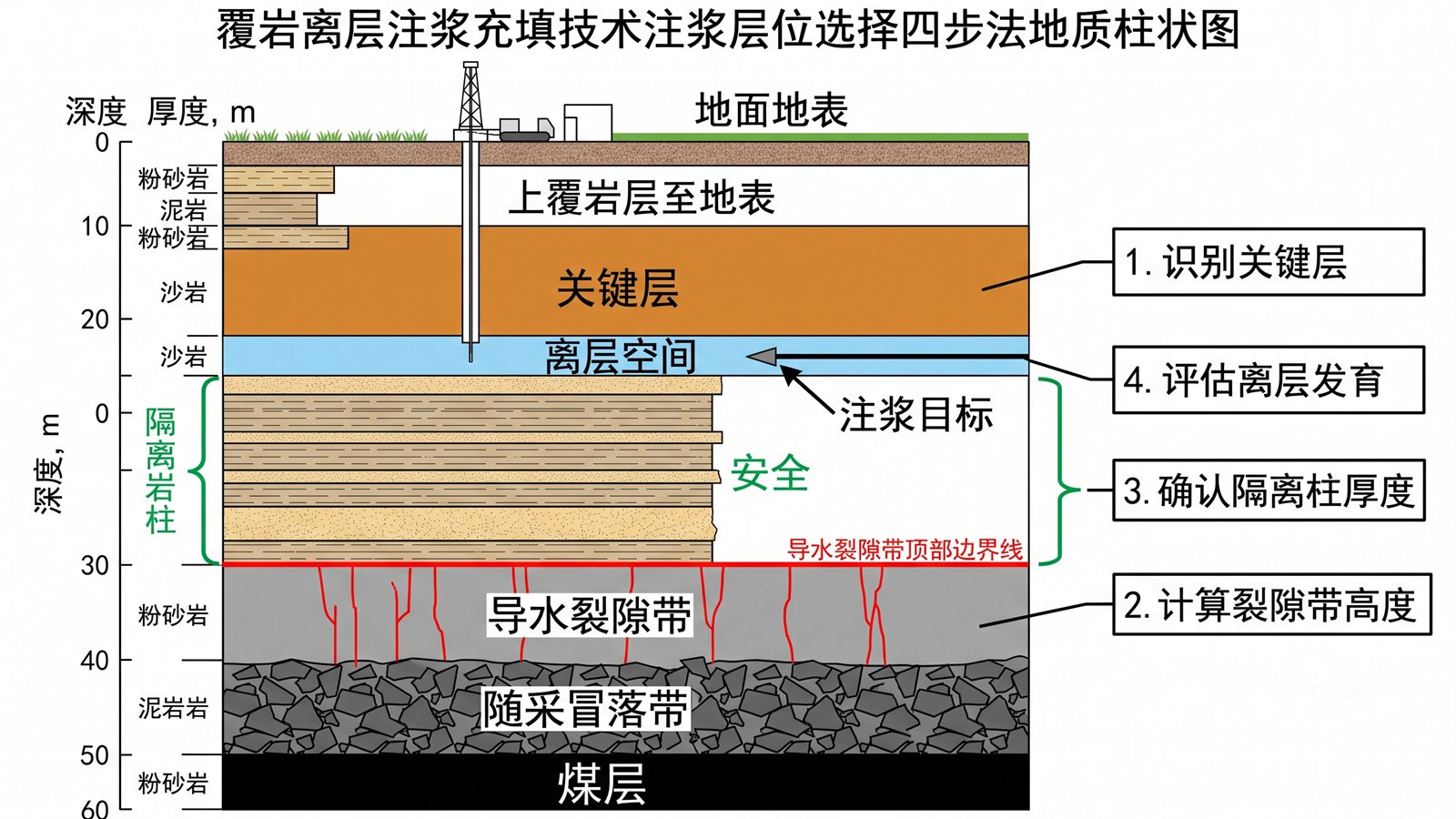

四、注浆层位怎么选？这是技术成败的关键
注浆层位的选择，直接决定充填效果和安全性。选错了，要么注不进去，要么跑浆，要么无法控制地表沉陷。
确定注浆层位的四步法
第一步：判断关键层位置
通过地质勘探资料、钻孔柱状图，识别覆岩中的主关键层和亚关键层。关键层通常是厚度大、强度高（抗压强度高、弹性模量大）的砂岩、石灰岩等。
第二步：计算导水裂隙带高度
导水裂隙带是采空区上方岩层破裂后形成的可导水通道。注浆层位必须在导水裂隙带以上，否则浆体会沿裂隙流入工作面，造成安全事故。
第三步：确认隔离岩柱厚度
注浆层位与导水裂隙带顶界之间，必须保留足够厚度的完整岩层（隔离岩柱），防止注浆压力导通裂隙带。
第四步：判断离层发育条件
注浆层位的关键层底面是否会产生足够的离层空间，取决于：
- 关键层与下方岩层的刚度差异
- 工作面推进速度
- 采高与采宽
实际操作中，注浆时机也很关键——当压水试验测得水压急剧变小时，说明离层空间已经打开，此时注浆效果最好。
五、哪些矿井适合做覆岩隔离注浆充填？
不是所有矿井都适合。 在评估项目可行性之前，矿长和总工需要重点核查以下条件：
适用条件清单
| 维度 | 适用条件 | 说明 |
|---|---|---|
| 煤层条件 | 中厚及以上煤层 | 采高越大，离层空间越充分 |
| 覆岩条件 | 有明确的关键层结构 | 无明显关键层的均质覆岩，离层不明显 |
| 水文条件 | 关键层与含水层关系清晰 | 注浆不能导通含水层 |
| 地质构造 | 无大面积断层、陷落柱等复杂构造 | 构造复杂区域跑浆风险大 |
| 矸石来源 | 有稳定的煤矸石来源 | 年产矸石量需匹配注浆消纳能力 |
| 地面条件 | 有制浆站建设用地 | 需考虑运输距离和环保要求 |
| 开采计划 | 采掘接续计划明确 | 注浆需与工作面推进速度匹配 |
典型应用场景
- 矸石规模化处置：年产矸石量大，地面堆存压力大的矿井
- 地表沉陷控制：村庄、铁路、公路、水库等地面设施下的"三下"压煤开采
- 保水开采：陕北、鄂尔多斯等水资源敏感区，需要保护含水层完整性
- 防冲减震：深部开采中利用注浆体改善覆岩应力状态
- 绿色矿山创建：环保督察和绿色矿山验收中，煤矸石综合利用率不达标的矿井
不适用或需慎重评估的情况
- 覆岩中没有明显关键层结构
- 断层、陷落柱密集，跑浆风险难以控制
- 含水层与注浆目标层位距离太近
- 煤层极薄，采高不足导致离层空间太小
- 矸石来源不稳定或矸石性质不满足制浆要求
六、关键技术参数速查表
| 参数项 | 典型值/要求 | 说明 |
|---|---|---|
| 浆体密度 | 1.1～1.5 t/m³ | 根据输送距离和注浆层位调整 |
| 颗粒级配 | ＜0.2mm 颗粒占比≥80% | 保证浆体流动性和管道可泵性 |
| 注浆层位 | 关键层底面离层空间 | 必须在导水裂隙带以上 |
| 注浆时机 | 压水试验水压急剧变小时 | 表明离层空间已打开 |
| 地表下沉控制 | 下沉系数可降至 0.1 左右 | 相比自然垮落（通常 0.6～0.8）大幅降低 |
| 年消纳能力 | 单项目 150 万～300 万吨以上 | 具体取决于矿井规模和覆岩条件 |
| 系统作业方式 | 地面作业为主 | 不占用井下空间，不影响采煤 |
七、风险清单：这些坑必须提前防
覆岩隔离注浆不是"往地下灌浆就行"的简单工程。以下风险点是项目成败的关键：
1. 跑浆
什么是跑浆？ 浆体没有留在目标离层空间内，而是沿断层、陷落柱、原有钻孔等通道扩散到非目标区域，甚至流入工作面。
防控措施：
- 查明采区内断层、陷落柱的空间展布
- 对不良钻孔进行封堵处理
- 采用柔性囊袋隔离技术
- 设置浆体流量和压力监测报警
2. 堵管
原因： 浆体级配不达标（颗粒太粗）、管路弯头设计不合理、泵送流速太慢。
防控措施：
- 严格控制研磨出料粒度（＜0.2mm 占比≥80%）
- 优化管路走向，减少急弯
- 保持合理泵送速度和流量
3. 接顶不足
什么意思？ 注浆量不够，浆体没有充满离层空间、没有与关键层底面充分接触，形成不了有效支撑。
防控措施：
- 精确计算离层体积
- 实时监测注浆量与离层发育量
- 通过多个注浆孔实现空间覆盖
4. 含水层导通
风险： 注浆压力过高或层位选择不当，可能打通含水层，导致矿井涌水或污染水源。
防控措施：
- 准确掌握含水层位置和特性
- 控制注浆压力上限
- 监测注浆区域地下水位变化
- 浆液 pH 值控制
5. 注采不匹配
问题： 注浆速度与工作面推进速度不协调——注太快可能挤压工作面，注太慢支撑效果不好。
防控措施：
- 建立注采协同机制
- 智能化控制系统实时调节
- 提前编制注浆计划与采掘接续计划对接
八、项目前期需要准备哪些资料？
如果你所在的矿井准备评估覆岩隔离注浆的可行性，以下基础资料是技术方案设计的必要输入：
- 矿井地质报告（含综合柱状图）
- 采掘工程平面图（标注已采、在采、待采区域）
- 钻孔柱状图（特别是工作面附近的钻孔）
- 关键层判别分析（岩性、厚度、强度参数）
- 导水裂隙带发育高度预计
- 含水层分布及矿井涌水量数据
- 煤矸石来源、产量及理化性质（成分、粒度、含水率）
- 地表建构筑物分布图
- 矿区地形测量资料
- 采掘接续计划（未来 3～5 年）
提示： 资料越完整，方案设计越精准，项目启动越快。如果你不确定哪些资料已具备，可联系我们获取完整的《煤矸石充填项目前期资料清单》。
九、覆岩隔离注浆和其他充填方式有什么区别？
矿长经常问：膏体充填、覆岩注浆、原矸充填、高水材料充填，到底怎么选？
| 对比维度 | 覆岩隔离注浆充填 | 膏体充填 | 原矸 + 高水材料复合充填 |
|---|---|---|---|
| 作业位置 | 地面 | 井下 | 井下 |
| 是否影响采煤 | 基本不影响 | 影响，需改造工作面 | 影响，需改造工作面 |
| 矸石处理量 | 大（年消纳 150 万～300 万吨） | 中等 | 中等至大 |
| 技术复杂度 | 中等（地面制浆 + 钻孔注浆） | 高（井下管路复杂） | 中等（井下分选 + 充填） |
| 投资规模 | 中等 | 较高 | 中等 |
| 地表减沉效果 | 好（下沉系数可降至 0.1） | 好 | 好 |
| 主要优势 | 不占井下空间，不影响产能 | 充填效果最佳 | 矸石就地处置，无需出井 |
| 主要限制 | 需要明确关键层和离层空间 | 井下改造大，影响产能 | 需要井下分选和充填系统 |
选择建议： 覆岩隔离注浆最适合"矸石量大、不想影响产能、地面条件允许建制浆站"的矿井；原矸 + 高水材料复合充填适合"矸石在井下产生、想就地消化"的场景；膏体充填适合对充填效果要求最高、且愿意承担井下改造成本的项目。具体选择需结合矿井地质、水文、生产规模、经济测算做专项评估。
十、常见问题 FAQ
Q1：覆岩隔离注浆适合所有煤矿吗？
不适合。必须有明确的关键层结构和可利用的离层空间，同时覆岩中不能有导通含水层的重大风险。无关键层的均质覆岩、断层密集区域通常不适合。
Q2：注浆层位怎么确定？
通过地质勘探数据，识别关键层位置，计算导水裂隙带高度，确认隔离岩柱厚度，最终确定在关键层底面离层空间进行注浆。注浆时机以压水试验水压变化为判据。
Q3：注浆会不会污染地下水？
规范操作下风险可控。关键是注浆层位要在含水层以下，且保留足够的隔离岩柱。同时需控制浆液 pH 值，建立地下水监测体系。
Q4：注浆会不会影响工作面正常回采？
覆岩隔离注浆在地面作业，不占用井下空间，正常情况下不影响工作面回采。但需建立注采协同机制，确保注浆速度与工作面推进速度匹配。
Q5：和膏体充填相比哪个更便宜？
覆岩隔离注浆的投资和运营成本通常低于膏体充填，因为不需要大规模改造井下工作面和运输系统。但具体成本取决于矿井条件、矸石性质、运距等因素，需做专项经济测算。
Q6：一个项目大概需要多长时间从评估到投产？
从前期资料收集、可行性评估、方案设计、设备采购安装到试运行，通常需要 6～12 个月，取决于矿井地质资料完备程度和审批流程。
Q7：如何判断我的矿适不适合做这个项目？
建议先对照本文第五部分的适用条件清单做初步自查，然后联系专业团队进行覆岩关键层判别和可行性分析。准备好第八部分列出的基础资料，可以大幅加快评估进度。
参考依据
- 《煤矸石覆岩隔离注浆充填技术规范（征求意见稿）》——中国煤炭加工利用协会团体标准
- 国家发改委《关于煤炭清洁高效利用的意见》（2024）
- 中国矿业大学关键层理论及覆岩隔离注浆技术研究成果
- 大海则煤矿百万吨级煤矸石覆岩隔离注浆充填试验成果
关于作者
张洁贞，中矿天智信息科技（徐州）有限公司，煤矿绿色充填与智能化解决方案顾问，长期服务陕西榆林、神木、府谷以及山西、内蒙古煤矿客户，关注煤矸石治理、覆岩隔离注浆充填、绿色矿山创建与矿山智能化项目落地。技术方案设计依托中国矿业大学科研团队支持。
