一、 长距离膏体/矸石充填管路堵管爆炸灾害与运维瓶颈

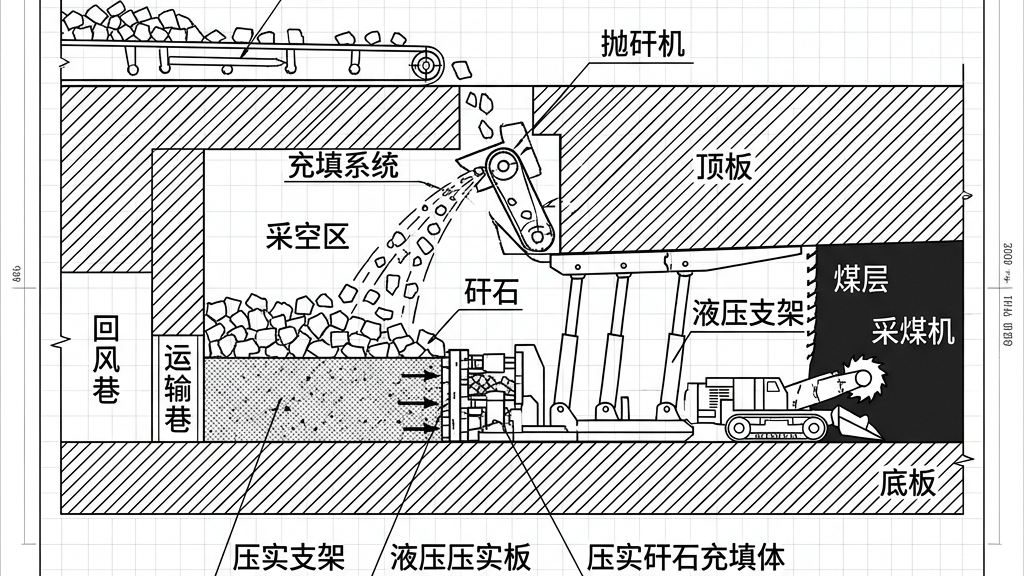

在煤矿矸石膏体充填开采中，地表制浆站与井下采空区之间往往相距 2000 至 5000 米，浆体靠地表高压充填泵（出口压力高达 10 至 25 MPa）沿高压无缝钢管输送。
在长距离泵送运维中，传统监控手段面临极其严重的技术瓶颈与安全风险：
- 粗颗粒离析引发“爆管死堵”毁灭性事故：当浆体配比波动、停泵间歇或泵压不稳时，粗大矸石颗粒迅速沉降离析，在管道弯头或垂直变径处形成高致密硬塞。强行泵送将引发管道超压爆裂，造成重大人员伤亡与停产。
- 传统压力传感器滞后性极强：传统充填管路仅在泵出口和井下头部安装压力表。当出口压力陡升时，堵塞物通常已经在数千米深处形成高密度卡死硬塞，此时冲洗为时已晚。
- 管路人工巡检盲区大、成本高：千米竖井与深部暗斜井内的管道无法人工实时巡检，微小摩擦异常与离析前兆极易被忽略。
因此，引入基于声发射（Acoustic Emission, AE）信号解算与 AI 机器学习的实时管路流态监测与预警系统，是确保充填输送系统连续稳定运行的必然选择。
二、 浆体颗粒流体管壁摩擦声学机制与 AI 频谱解算模型
2.1 浆体两相流管壁碰撞声发射能量方程
当高浓度膏体（悬浮粗骨料 \(d \ge 5\text{mm}\)）在管道内正常层流流动时，颗粒与管壁摩擦产生的声发射信号能量 \(E_{AE}\) 与流速 \(v\) 及剪切应力 \(\tau\) 成正比：
当发生离析、粗颗粒沉降堆积形成“滑移垫层破坏”时，粗骨料与钢管内壁发生剧烈干摩擦碰撞，产生高频声强突变：
均方根值（RMS）与撞击计数（Ring-down Counts）陡升 3.5 倍以上，提供极高灵敏度的离析前兆特征。
2.2 小波包解算与 AI 堵管风险预测神经网络
声发射传感器采集到的高频电压信号 \(V(t)\) 经过 5 层小波包分解（Wavelet Packet Decomposition）：
提取频段 \(30\text{kHz} \sim 60\text{kHz}\) 的能量占比 \(\Phi_{clog} = \frac{E_{30-60k}}{E_{total}}\)。
将 \(\Phi_{clog}\)、泵出口压力 \(P_{pump}\) 及即时流量 \(Q_{flow}\) 输入双向长短期记忆网络（Bi-LSTM），计算出未来 15 分钟内的堵管概率指数 \(P_{risk} \in [0, 1]\)：
当 \(P_{risk} \ge 0.85\) 时，系统秒级下发自动反冲洗指令。
外贴式 AE 传感器阵列采集
全线 100m 间距贴附超声压电传感器，采集 20kHz~100kHz 管壁碰撞声波
高速小波包频谱特征解算
小波包分解提取 30k-60kHz 频段能量比，精准剥离机械风机低频噪音
Bi-LSTM 堵管概率预测
工业边算服务器融合声信号 RMS 与泵压流量，提前 22 分钟预测堵管概率
声光预警 & 自动降速
触发黄色二级预警后自动调整泵送冲程，注入减水稀释剂冲刷初凝层
自动启动高压水氮反冲洗 SOP
触发三级预警后 2 秒内切断制浆，连通 25MPa 水泵与 8MPa 氮气罐进行气液爆洗
管道恢复通畅与系统自动复位
气蚀冲击波彻底将堵塞物冲出管口，管道恢复洁净零堵管安全输送
三、 充填管路声学监测与 AI 预警系统技术参数设计
机电副矿长与充填站长需设计匹配现场的 AE 采样频率、传感器间距及预警阈值。
3.1 充填管路声学监测与 AI 预警系统控制参数对账表
| 控制参数 | 工程设计边界标准 | 检测手段与设备 | 管道安全与防堵逻辑 |
|---|---|---|---|
| AE 传感器安装间距 | \(100 \sim 150\text{ meters}\) (弯头加密) | 外贴式强磁压电传感器 | 全线覆盖，重点监控弯头、垂直变径高危区 |
| 信号采样频率 | \(\ge 2.0\text{ MS/s}\) (兆次/秒) | 高速数据采集卡 (NI PXI) | 捕捉高频微弱声波，排除低频机械振动干扰 |
| 正常层流声信号 RMS | \(0.05 \sim 0.18\text{ V}\) | AE 信号分析仪连续 | 设定正常流态基线，排除背景噪声干扰 |
| 离析沉降报警阈值 | \(\text{RMS} \ge 0.65\text{ V}\) 且 \(\Phi_{clog} \ge 45\%\) | Bi-LSTM 神经网络分析 | 提前 15-30 分钟精准识别粗颗粒沉降硬塞 |
| AI 预警响应延迟 | \(\le 1.2\text{ seconds}\) | 工业边算服务器 | 实现秒级捕捉与智能决策下发 |
| 管路堵管事故发生率 | 零堵管 (原 3-5 次/年) | 运维台账记录 | 避免天价爆管清洗与停产损失 |
四、 充填管路离析堵管预警与反冲洗 SOP
在泵送过程中，若 AI 预警系统触发二级或三级堵管预警，启动应急 SOP：
SOP 1：AI 系统发出黄色二级堵管预警（概率 \(P_{risk} = 0.88\)）应急预案
- 触发判定：位于井下 1200 米处 4 号弯头传感器处的 \(\text{RMS}_{AE}\) 陡升至 0.72V，小波能量比突破 48%，AI 预测 10 分钟内将形成死堵。
- 应急处置步骤：
- 步骤 A：工业边算机自动向地表充填泵 PLC 下发指令，瞬间提升泵送频率 15%，利用高剪切速度冲散初凝离析层。
- 步骤 B：自动开启管道高压稳压阀，注入 0.5% 浓度的高效减水稀释剂液包。
- 步骤 C：若 3 分钟内 \(\text{RMS}_{AE}\) 未回落至 0.2V 以下，系统自动触发三级红色预警，自动切断制浆进料，切换为 \(15.0\text{MPa}\) 高压清水与 \(6.0\text{MPa}\) 氮气联合冲洗模式。
- 步骤 D：高压气水混合流在管道内产生强大气蚀冲击波，将初凝硬塞彻底冲刷出管口，管道恢复洁净。
五、 山西阳泉超长距离膏体输送声学 AI 预警示范工程案例
5.1 工程背景与预警方案
山西阳泉某大型煤矿，充填输送管路全长 4200 米，最大垂直下落高度 580 米，充填膏体含 45% 的粗矸石碎屑（粒径 0-12mm）。过去由于缺乏前兆预警，每年发生 2~3 次毁灭性管道堵死事故，单次清理爆管费用高达数十万元。
矿井设计实施“充填管路声发射 AI 预警与气液爆洗系统”。沿线布设 36 套无线压电 AE 传感器。
5.2 预警系统实施前后管道运维指标对账表
| 对比项目 | 传统人工看表运维 | 声学 AE 与 AI 预警系统实施后 | 管道运维与安全效益 |
|---|---|---|---|
| 堵管与爆管发生次数 | 3 次/年 (严重死堵) | 0 次/年 (零堵管) | 彻底杜绝爆管死堵事故 |
| 堵管前兆预警时间 | 0 分钟 (死堵后才知晓) | 提前 22 分钟预警 | 赢得黄金反冲洗时间 |
| 高压水反冲洗成功率 | 35% (经常冲不开) | 100% (初凝期轻松冲开) | 免除人工割管拆管 |
| 管道年维护与清理费用 | 85 万元/年 | 6.5 万元/年 | 年运维成本下降 92.3% |
| 充填系统年有效利用率 | 78% (频繁停机维修) | 98.5% (连续稳定) | 提升采区充填产能数百万吨 |
六、 充填管路声学 AI 预警设计与准备清单
机电副矿长与充填站长在开展声学预警系统设计前需准备以下基础资料：
- [ ] 管道线路三维纵剖图：标明全线弯头、垂直变径及阀门位置坐标。
- [ ] 充填膏体在不同剪切速率下的声发射基线数据库：实验室测定不同坍落度下的 AE 频谱。
- [ ] 管道防爆工业以太网与防爆供电网络：确保井下 AE 节点数据毫秒级无延迟传输。
- [ ] 高压气液爆洗阀组与高压水泵联锁逻辑图：实现预警到反冲洗的零人工干预闭环。
七、 常见问题 FAQ
Q：井下充填管道附近有采掘机械和风机振动，这些机械噪音会不会导致声学系统频繁误报？
A：不会。机械振动与风机噪音的频率通常集中在 10Hz 至 2kHz 的低频段，而我们的压电 AE 传感器自带硬件高通滤波器，仅采集 \(20\text{kHz} \sim 100\text{kHz}\) 的超高频声波。低频机械噪声在硬件端已被完全隔离，绝不误报。
Q：传感器外贴在管道钢管外壁上，耐用吗？会不会容易被磕坏？
A：非常耐用。我们的 AE 传感器采用了 IP68 防水防尘级不锈钢铠装外壳，内置钕铁硼超强磁铁，吸附力高达 45kg，外层还配备了矿用高强度橡胶防护罩。既不需要在管道上打孔破坏管道强度，又能承受井下严酷的潮湿与碰撞环境。
