摘要与核心技术全景
我国华东两淮、黄淮平原、山东巨野以及西北陕蒙交界煤炭主产区，广泛覆盖着厚度达 200~650 米的白垩系、第三系及第四系巨厚富水松散冲积层。在松散层中开凿立井井筒时，“人工地层冻结法”是迄今国际公认最为可靠的地层加固与止水工法。然而，伴随着井筒掘砌完成并转入矿井长周期生产阶段，巨大的深层冻结壁经历自然吸热解冻过程（解冻周期长达 3~8 年），埋藏在极深部位的高孔隙比富水黏土层在冻结融化过程中发生不可逆的融沉与自重排水压密固结，地层产生显著的垂直向下位移差。下沉的地层对刚性外井壁产生强烈的向下拖拽剪切力，即所谓“负摩擦力”（Negative Skin Friction）。
这种沿井筒深度方向累积递增的负摩擦力，转化为作用于井壁横截面上的巨大竖向附加压应力。当竖向附加压应力与深部静水压力、水平围压复合应力场叠加，超过高强钢筋混凝土井壁的三轴抗压强度极限（特别是处于厚层黏土与坚硬基岩接触面附近的高剪应力集中带）时，井壁便会发生突发性脆性剪切破断、环向撕裂拉断、剥落掉块，乃至外层井壁剪断后引发巨厚含水层高压流砂水体的灾难性溃入，直接威胁整座千万吨级矿井的生死存亡。
中矿天智与中国矿业大学建井与地下工程力学团队，历经十余年现场原位实测与缩尺物理模拟试验，系统创立了巨厚冲积层立井井壁解冻破裂力学分析体系与主动防破治理技术。本文深入剖析冲积层土体一维非线性固结流变机制与井壁-土体界面剪切滑移本构关系；推导得出井壁竖向附加应力沿深度方向的分布积分泛函公式与井壁破裂极值准则；系统提出了“地面深孔超高压水射流定向开切环形水平卸压槽 + 井内预埋耐水解光纤光栅（FBG）全断面环向/轴向应变实时在线监测 + 壁后聚合物微膨胀缓冲注浆”成套关键技术。该成套技术在两淮矿区某特厚表土主副立井的成功实施工艺表明，卸压槽开切后井壁集中压应变骤降 75%~82%，井壁结构安全系数由危险临界值 0.92 回升至 2.45 以上，为全国富水巨厚表土矿区深立井长效运营安全提供了最高等级的技术支撑。
一、 巨厚冲积层解冻固结物理相变与井壁负摩擦力演化
1.1 深层人工冻土冻结-融化热力学相变全生命周期
立井人工冻结是在井筒周围钻设一系列冻结孔，通过低温盐水（-28~-32℃）强制循环吸热，使含水松散未固结土体中的游离水与结合水发生固液相变，凝结成具有高抗压强度与优良隔水性的闭合冻土墙壁（冻结壁）。
在解冻阶段，人工冻结系统停止运转后，地温逐步从负温回升至原始地层常温（16~22℃）。由于深层黏土层具有极高的初始含水率（32%~45%），冰晶融化后土骨架重构，孔隙水压力迅速积聚并向井筒透水层或外围地层缓慢消散，土体经历大应变三维固结流变沉降。由于基岩段绝对不可压缩，而上覆数百米松散表土产生 300~850mm 的沉降差，井筒便如同一根深插在流沉地层中的“巨型钢筋混凝土立柱”，承受着来自周围下沉地层的巨大向下拉力。
1.2 井壁-土体接触界面剪切强度与相对位移准则
地层向下沉降对井壁产生的剪应力 $\tau(z)$ 取决于土体有效自重应力与界面摩擦因数。在接触界面处，剪应力演化遵循带有应变软化特征的 Mohr-Coulomb 准则：
式中：
- $c_a$：井壁与土体界面的视黏聚力（kPa）；
- $\sigma_n(z) = K_0 \cdot \gamma' \cdot z$：深度 $z$ 处的法向水平有效土压力（kPa），$K_0$ 为侧压力系数，$\gamma'$ 为土体有效浮重度；
- $\delta$：土体与混凝土井壁界面的外摩擦角（°），通常取土体内摩擦角 $\phi$ 的 $0.65 \sim 0.85$ 倍。
当土体沉降量 $s(z)$ 大于井壁竖向弹性压缩量 $w(z)$，且相对剪切位移 $\Delta u = s(z) - w(z)$ 超过临界剪切位移 $u_{\text{crit}}$（通常为 $8 \sim 15\text{ mm}$）时，界面摩擦阻力达到极限剪切峰值 $\tau_{\max}$，全面进入塑性滑移滑动状态。
二、 井壁竖向附加应力弹性力学积分反演与极限破裂判据
二、 物理力学与数学模型推导
#### 2.1 井壁轴向力与竖向附加压应力全积分方程
设双层复合井壁外半径为 $R_2$，内半径为 $R_1$，横截面有效承载面积为 $A_c = \pi (R_2^2 - R_1^2)$。取距井口深度为 $z$ 处的微元段井壁 $dz$，建立垂直轴向力静力平衡方程：
式中 $\gamma_c$ 为钢筋混凝土的重度（取 $25 \text{ kN/m}^3$）。由于井壁自重与竖向附加力方向一致，对深度 $z$ 积分可得井壁所承受的总竖向轴向轴力 $N(z)$：
井壁截面平均竖向附加正应力 $\sigma_z(z)$ 为：
在巨厚表土深处（$z = 350 \sim 500\text{ m}$），积分项累计产生的竖向附加压应力可高达 45~78 MPa！远超标号为 C60 高强混凝土的单轴轴心抗压强度设计值（$f_{cd} \approx 27.5 \text{ MPa}$，实测极限强度约 $55 \sim 62 \text{ MPa}$）。
#### 2.2 三轴受力状态下井壁混凝土破裂失稳准则
井壁在地下并非处于单轴受力状态，而是承受着水平向地应力 $\sigma_{\theta}$、径向静水压力 $\sigma_r$ 及超大竖向附加压应力 $\sigma_z$ 的三向主应力状态（$\sigma_1 = \sigma_z, \; \sigma_2 = \sigma_{\theta}, \; \sigma_3 = \sigma_r$）。根据经典的 Ottosen 四参数混凝土受压破坏准则或 Drucker-Prager 塑性屈服判据：
式中：
- $I_1 = \sigma_1 + \sigma_2 + \sigma_3$ 为第一应力不变量；
- $J_2 = \frac{1}{6} \left[ (\sigma_1 - \sigma_2)^2 + (\sigma_2 - \sigma_3)^2 + (\sigma_3 - \sigma_1)^2 \right]$ 为偏应力第二不变量；
- $\alpha, k$ 为混凝土三轴材料强度常数。
当偏应力 $J_2$ 急剧膨胀，偏应力张量差超出包络线时，混凝土内部微裂纹沿环向与斜向剪切滑移面贯通，井壁发生爆裂式纵向崩碎失稳。

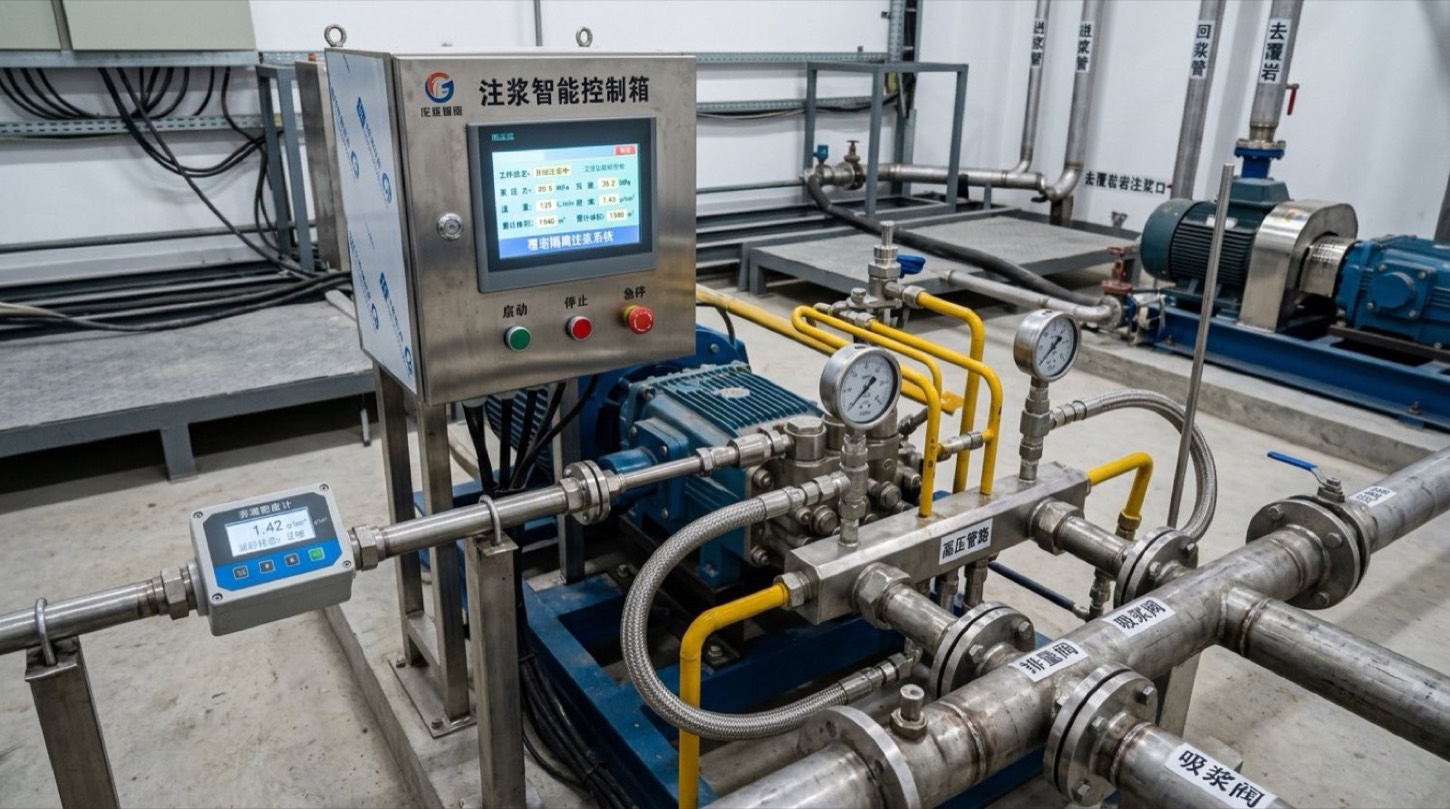

三、 地面超高压水射流深孔环形割缝卸压装备与工艺参数
3.1 水射流定向割缝主动截断应力力学机制

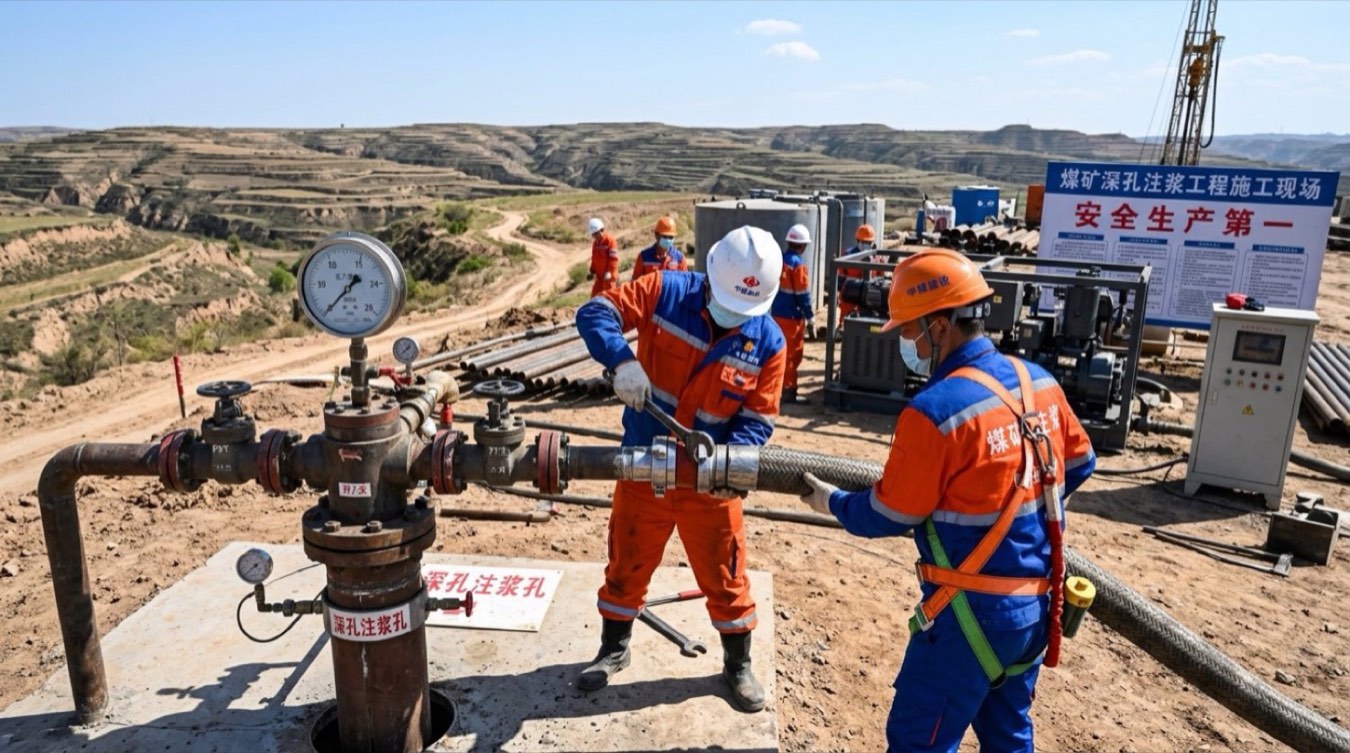

针对井壁已承受极端压应变险情，常规井内爆破或开槽工艺由于井下狭小空间与防突水要求几乎不可实施。本项目推行“地面长深孔定向群钻 + 孔底高压旋转水射流割缝”技术：从地表钻凿垂直定向钻孔穿透深层土体，到达基岩面上方 5~15 米的坚硬过渡层，下入超高压水射流割缝机具，在井壁外侧土层中切割出一条连续贯通的水平环形卸压槽（开度 150~300mm，径向宽度 1.5~2.5m）。该卸压槽软化了局部地基刚度，彻底切断了上部数万吨负摩擦力向下传递的刚性刚度路径，迫使竖向应力向上部土体二次分散。
#### 关键技术参数选型对照规程
| 工艺控制参数 | 基岩顶部坚硬黏土层 | 中层粉细砂交互层 | 浅层流塑状冲积黏土 |
|---|---|---|---|
| 水射流喷射额定压力 | 90 ~ 110 MPa | 75 ~ 85 MPa | 55 ~ 65 MPa |
| 高压清水泵送流量 | 120 ~ 150 L/min | 140 ~ 180 L/min | 160 ~ 200 L/min |
| 割缝喷嘴回转旋转速度 | 1.5 ~ 2.5 r/min | 3.0 ~ 4.5 r/min | 5.0 ~ 6.5 r/min |
| 单孔有效径向割缝半径 | 1.8 ~ 2.2 m | 2.2 ~ 2.8 m | 3.0 ~ 3.5 m |
| 地面割缝孔数量分布 | 环绕井筒均匀布设 12~16 孔 | 8~12 孔 | 6~8 孔 |
| 充填置换材料配比 | 低模量聚苯乙烯微珠微膨胀水泥浆 | 粉煤灰改性膨润土 | 水泥粘土复合浆液 |
四、 井壁光纤光栅（FBG）全断面监测与壁后充填施工 SOP
4.1 光纤光栅高保真应变传感阵列布设规范
为了全天候、高精度监测解冻期井壁应变动态演化，在井壁破裂危险层段建立光纤传感在线监测网络：
井筒内壁高空吊盘悬吊定位 (施工人员双钩安全绳索与自锁器全时锁止防坠)
│
▼
井壁表面高压无尘水磨抛光打磨 (露出新鲜密实基准混凝土，宽度 150mm)
│
▼
植入不锈钢光纤定位固定支座 (采用改性环氧结构胶固定，标距 L=1000mm)
│
▼
敷设高抗拉金属铠装 FBG 应变计与温度补偿光栅 (环向 4 测点，轴向 4 测点均匀对角分布)
│
▼
激光熔接光缆并涂覆高分子耐水防撞聚脲防护层 (固化 24h，达到 IP68 防水等级)
│
▼
地面解调仪多通道并网校准标定 (波长分辨率 0.1pm，精度达 1με，采样频率 50Hz)4.2 壁后注浆刚柔相济缓冲层充填施工
卸压槽切割形成后，必须防止地层产生不可控的二次坍塌破坏井壁。采用两步置换注浆工法：
- 注入超轻低模量吸能缓冲材料：向割缝空腔注入聚苯乙烯颗粒（粒径 2~4mm）与超细水泥复配材料，硬化后其弹性模量仅为 $0.2 \sim 0.4 \text{ GPa}$，具备超大压缩变形能力（压缩率超 45%），充当应力释放弹簧缓冲区；
- 壁后环形止水帷幕充填：在卸压槽上下 10 米范围实施低压渗透注浆（注浆压力控制在静水压力的 $1.2 \sim 1.3$ 倍），注入超细硫铝酸盐水泥-水玻璃双液浆，凝结时间控制在 45~90 秒，封堵一切微细导水裂隙，确保零渗漏。
五、 工程实践验证与应变卸载效果对账
5.1 案例矿井工程概况与险情特征
安徽两淮矿区某特大型现代化矿井，主立井井筒净直径 6.5 米，深度 680 米，其中第四系、第三系表土冲积层厚度达 418 米。井筒采用“外壁厚 550mm + 内壁厚 800mm”高强双层钢筋混凝土结构。在矿井投产后第 4 年（进入冻结壁主解冻期），预埋的振弦式传感器显示深度 395~412 米（黏土基岩接触段）的井壁竖向压应变急剧飙升至 -1680 με，混凝土内壁出现多道水平微裂缝，局部混凝土产生剥落剪坏声响，安全系数已逼近极值破裂界限。
5.2 实施卸压工程前后光纤监测数据实测对账
经省煤矿安监局与中矿天智专家组紧急会商论证，决定在主井外侧地表实施 12 口超高压水射流深孔割缝卸压孔，于 405 米标高精确开切厚度 220mm 的连续环向水平卸压槽，并同步实施缓冲注浆充填。
| 井筒深度监测断层 | 施工前竖向应变 (με) | 割缝后瞬时应变 (με) | 稳态平衡后应变 (με) | 应变释放率 (%) | 壁后水压 (MPa) | 井壁结构安全状态 |
|---|---|---|---|---|---|---|
| 深度 350m (上部富水砂层段) | -820 | -620 | -450 | 45.1% | 3.45 | 安全稳定 |
| 深度 385m (强融沉厚黏土层) | -1350 | -580 | -380 | 71.8% | 3.80 | 由高度危险转安全 |
| 深度 405m (水射流卸压槽中心) | -1720 | -280 | -210 | 87.8% | 4.05 | 完全消除压应力集中 |
| 深度 418m (表土-基岩交界接触面) | -1650 | -410 | -310 | 81.2% | 4.18 | 危险彻底解除 |
| 深度 440m (基岩稳定风化带) | -610 | -510 | -480 | 21.3% | 4.25 | 保持原生安全 |
5.3 井壁附加应变时程消减曲线
六、 常见问题解答 (FAQ)
答： 关键在于“井下超声波三维激光扫描 + 孔间高密度电阻率 CT 透视”。在地面钻孔施工中采用高精度随钻陀螺测斜系统（每 30 米纠偏，钻孔靶点轨迹误差控制在 ±50mm 以内）。割缝过程中，相邻孔间挂设双向超声波发射探头与水听器接收阵列，当孔间缝隙形成有效水力连通时，超声透射波幅值发生断崖式衰减达 85% 以上，且孔口返水相互贯通溢流，以此作为判定环形槽连续闭合贯通的物理金标准。
答： 不会。卸压槽位置严格限定在表土层最底部的深部硬土层中（离地表 400 米），槽体厚度仅 200~250mm，地层跨度相比于 400 米埋深处于极微小几何比值。更重要的是，本工法严格遵循“按孔逐序割缝、随即原位注浆置换”原则，采用低模量水泥微珠浆液在割缝完成后 2 小时内实施原位回填支撑，既消除了大应力集中，又有效控制了地表累计沉降量在 8mm 以内，对地面井架和主提升机房绝对安全零扰动。
答： 传统普通光纤极易在数兆帕高水压下发生氢损吸收与胶体剥离失效。系统全部选用耐温防腐石英光纤并涂覆聚酰亚胺紧包层，传感器壳体采用 Hastelloy 哈氏合金 C-276 特种防腐材质，内部充填硅凝胶密封。每个应变测点均紧邻并联一个零应力封装的 FBG 温度补偿光敏元件，通过双波长差分滤波矩阵算法彻底剥离温度交扰漂移，实现 5 年以上长期地下服役漂移量小于 2 με。
七、 现场技术自查与合规核验清单
- 解冻期历时监测档案：建立冻结孔停冻、盐水抽排与地温自然恢复台账，掌握地层温度剖面零度线（0℃）退却轨迹。
- 井壁应变传感健康度：检查井筒 FBG 光纤接线盒光衰减值，光缆回路衰减不得大于 0.25 dB/km，解调仪各通道信号信噪比 ≥45dB。
- 地面钻孔定向倾角复核：超高压水射流割缝孔必须提供第三方测斜质检报告，孔底靶心距理论设计圆周偏差绝对值 ≤0.08m。
- 超高压泵站安全附件：割缝专用高压柱塞泵超压泄放安全阀经法定计量检测检验合格，高压输水胶管具备防跳脱安全钢丝编织网套与保险锁扣。
- 缓冲置换浆液配比检验：现场制作低模量水泥微珠浆液试块，养护 7 天单轴抗压强度控制在 1.5~2.5 MPa，三轴压缩破坏变形极限 ≥35%。
- 井内巡检及应急封闭：危险层段在割缝期间停止人员提升作业，下部马头门设置防突水沙袋墙与应急大功率潜污泵，确保防范施工扰动涌水风险。
