适用读者： 煤矿矿长、总工程师、地测副总、生产副总、地测科长、充填工程主管

作者： 张洁贞｜中矿天智信息科技（徐州）有限公司高级销售经理｜中国矿业大学矿山开采沉陷与保水采煤科研团队技术合作支持

一、行业痛点与法规红线：水体压煤呆滞与溃水溃砂特大灾难隐患

在我国陕西神木、榆林（红碱淖、窟野河水系）、山东济宁（南四湖）、安徽淮南（淮河水系）以及河北等矿区，大量优质煤炭资源赋存在地表大型水库、河流、湖泊或松散巨厚富水含水层（如第四系风积沙孔隙水、白垩系下统砂岩水）下方。

水体下压煤开采面临“生态保护与突水淹井”的双重严峻红线：

  1. 垮落裂隙贯通水体诱发溃水溃砂特大事故：若采用常规全部垮落法开采，导水裂隙带发育高度极大（可达采高的 $18 \sim 28$ 倍），极易直接向上刺穿主关键层及黏土防渗层，将地表数亿立方米水体和泥砂瞬间倒灌入井下，造成毁灭性淹井；
  2. 数千万吨优质煤炭资源被迫呆滞：为防水害，传统做法不得不留设极为庞大的防隔水防水煤柱，造成高达 $50\% \sim 70\%$ 的优质原煤被永久弃采，严重缩短矿井服务年限；
  3. 国家安监“三下”采煤法定审批与实测红线：国家能源局《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》与《煤矿防治水细则》明确规定：在各类水体下开采急倾斜或特厚煤层时，必须编制《水体下采煤可行性论证报告》，经省级煤炭行业主管部门审查批准，并采用充填开采或覆岩离层注浆等受控减沉保水技术，实测确保防隔水保护层厚度满足安全倍数要求。
水体下压煤开采（水库 / 河流 / 巨厚含水层下）
  ├── 常规全部垮落法：导水裂隙带刺破主关键层与黏土隔水层 → 溃水溃砂淹井
  └── 传统大煤柱法：留设巨幅防水煤柱 → 造成数千万吨优质资源永久呆滞
        ↓ 实施“覆岩主关键层离层注浆充填保水采煤”成套工程
地面深孔高精度定向钻进至主关键层下伏离层区（充填压力 10~15 MPa）
  ├── 高压注入粉煤灰-煤矸石膏体浆，充填并支撑主关键层悬臂
  └── 抑制导水裂隙向上异常扩展，地表下沉率控制在 <0.15
实现地表水体零泄漏、含水层水位零下降、安全解放千万吨压煤

因此，开展正规的水体下安全采煤可行性论证与覆岩离层注浆充填工程，是煤矿企业合规释放压煤产能、守牢防溃水安全红线的核心科技路径。

二、关键层弯曲破断与渗流力学模型：覆岩三带控制与防隔水煤柱方程

覆岩离层注浆保水采煤的核心是通过向关键层下伏离层空隙高压充填，利用固化结石体为关键层提供持续均布反力支撑，阻止其发生破断失稳。

1. 主关键层极限破断跨距与离层支撑力学方程

主关键层（厚度 $h_{key}$，抗拉强度 $\sigma_{tensile}$）受上覆水体与覆岩自重荷载 $q_{load}$ 作用，其固支梁极限破断跨距 $L_{break}$ 为：

$$L_{break} = h_{key} \cdot \sqrt{\frac{2 \sigma_{tensile}}{q_{load}}}$$

当在主关键层下方注入高压离层充填浆液（充填支撑反力 $P_{grout} = 10 \sim 15\text{ MPa}$）后，关键层所承受的有效向下弯曲荷载大幅降低为 $(q_{load} - P_{grout})$，极限跨距成倍扩大，从而使关键层在工作面全生命周期内保持连续弹性弯曲状态，不发生周期性断裂步距。

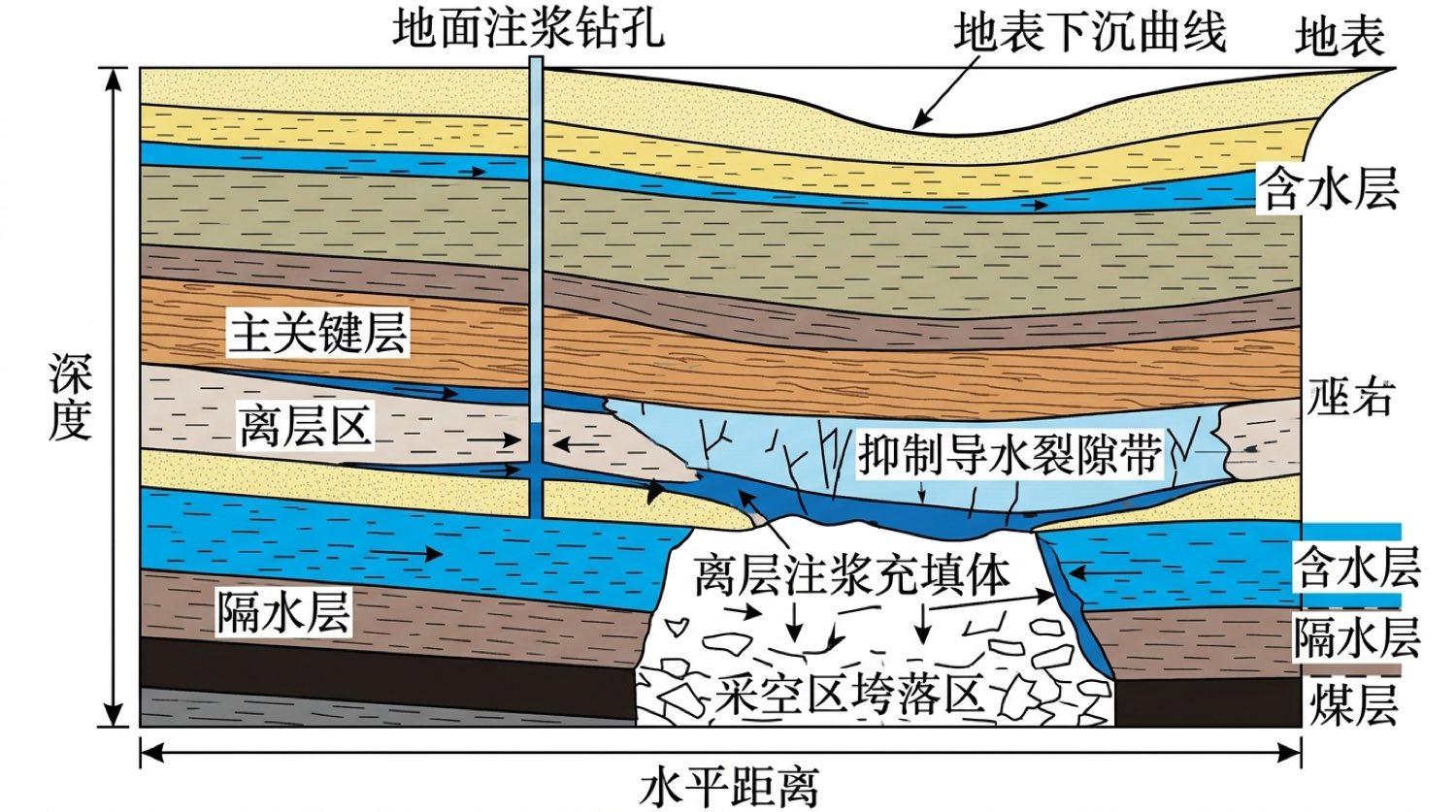

水体下覆岩离层充填与保水采煤力学模型图
图2：水体下采煤地质剖面、主关键层下伏离层注浆充填体支撑机理与地表下沉盆地控制曲线图

2. 水体下安全防隔水保护层厚度 ($H_p$) 计算方程

依据《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》，水体下安全采煤的开采上限（安全防隔水层总厚度 $H_{safety}$）必须满足：

$$H_{safety} \ge H_{crack} + H_p$$
$$H_p = A_{factor} \cdot \sum M + K_{safe}$$

式中：$H_{crack}$ 为实测导水裂隙带最大高度（$\text{m}$）；$H_p$ 为水体下必须保留的致密隔水保护层厚度（$\text{m}$）；$\sum M$ 为累计采厚（$\text{m}$）；$A_{factor}$ 为保护层比例系数（通常取 $3.0 \sim 5.0$）；$K_{safe}$ 为安全富裕量（$10 \sim 20\text{ m}$）。

三、水体下采煤可行性论证与离层注浆工艺参数表

中矿天智与中国矿业大学开采沉陷团队确立的标准工程参数体系：

关键工程指标与参数 水库及大型湖泊下采煤 常年性地表河流下采煤 巨厚松散富水含水层下采煤 法定控制要求与力学意义
水体安全设防等级 Ⅰ 级水体（特级设防） Ⅱ 级水体（重点设防） Ⅰ/Ⅱ 级水体 绝对杜绝导水裂隙穿透水体底界
实测导水裂隙比 ($\eta$) $\le 12 \sim 15$ 倍（离层注浆受控） $\le 15 \sim 18$ 倍 $\le 12 \sim 16$ 倍 远低于全部垮落法实测裂采比（$20 \sim 28$ 倍）
隔水保护层厚度 ($H_p$) $\ge (4.0 \sim 6.0) M$（且 $\ge 35\text{m}$） $\ge (3.0 \sim 4.5) M$（且 $\ge 25\text{m}$） $\ge (4.0 \sim 5.0) M$ 确保主防渗层（红土/致密泥岩）完好无裂隙
离层注浆泵送压力 $12 \sim 16\text{ MPa}$ $10 \sim 14\text{ MPa}$ $10 \sim 15\text{ MPa}$ 保持持续向上顶托反力，压实覆岩离层隙
充填结石率与结石强度 结石率 $\ge 95\%$，28d 强度 $\ge 5\text{ MPa}$ 结石率 $\ge 90\%$，强度 $\ge 4\text{ MPa}$ 结石率 $\ge 92\%$，强度 $\ge 4.5\text{ MPa}$ 充填体在长期水浸下不软化崩解
地表最大水平拉伸变形 $\varepsilon \le 2.0\text{ mm/m}$（无地表裂缝） $\varepsilon \le 3.0\text{ mm/m}$ $\varepsilon \le 2.5\text{ mm/m}$ 确保水库大坝与河堤防渗体结构绝对安全

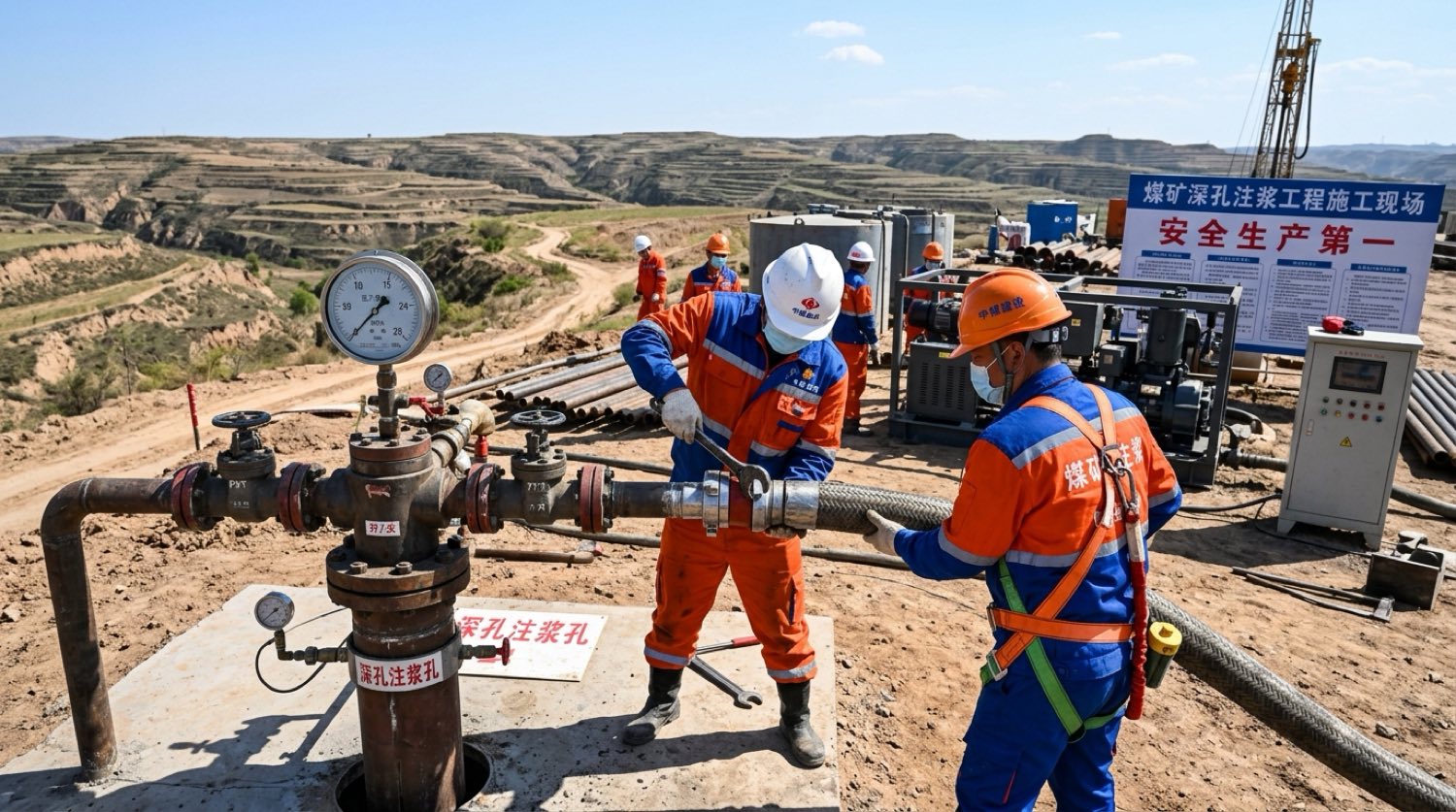

地面深孔离层注浆充填工程施工现场
图3：地质工程技术人员在水体岸边地面注浆站操作高压注浆管路与井口智能压力遥测系统

四、核心充填与地表变形监测装备配置

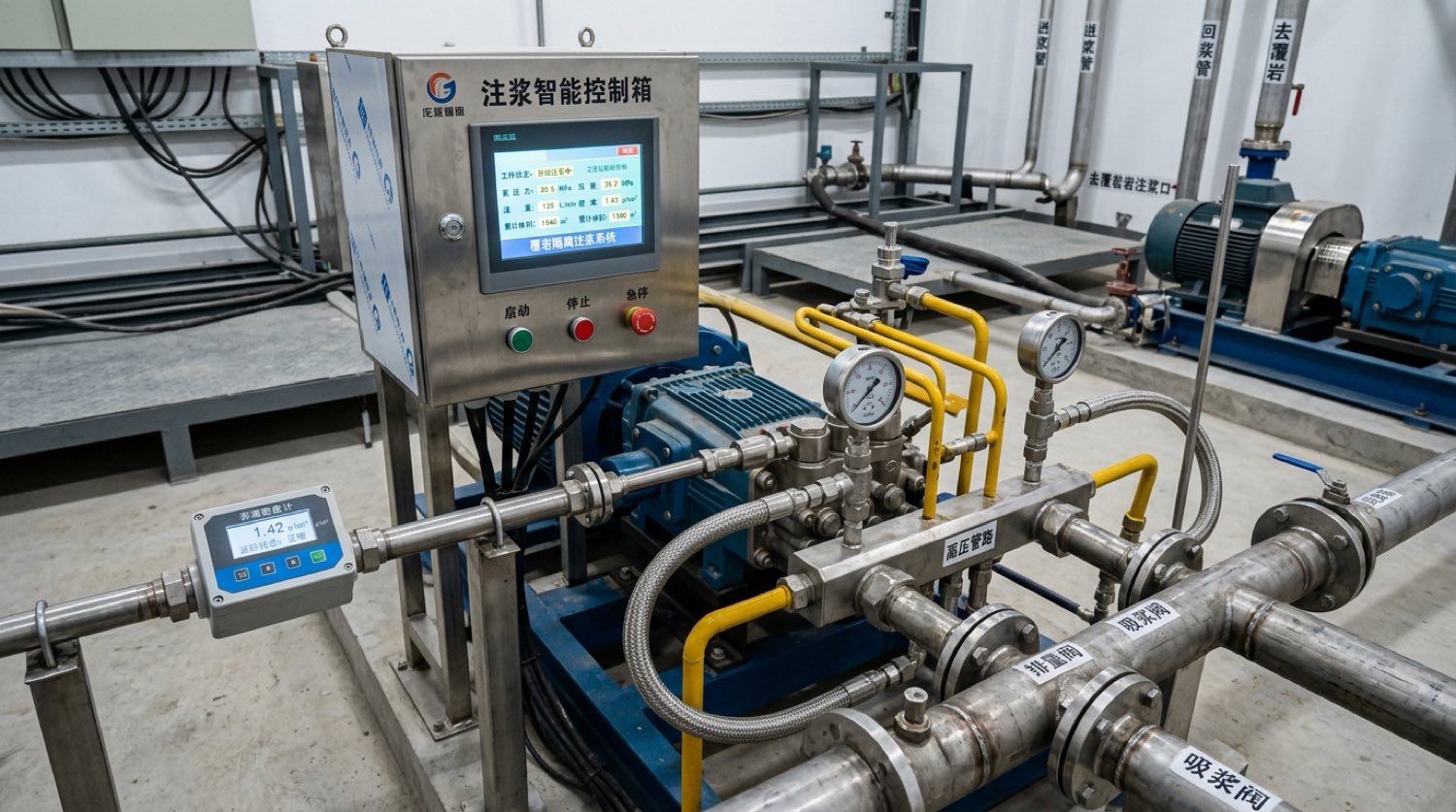

地面高压充填隔膜泵站与GNSS遥测终端特写
图4：地面高压隔膜注浆泵组、智能混浆称重机与地表 GNSS 毫米级位移自动遥测站特写
设备系统名称 规格型号 核心功能与指标 精度与认证标准
地面大排量高压隔膜注浆泵 HGY-120/16 型矿用隔膜泵 连续远距离高压输送大浓度粉煤灰浆 排量 $120\text{ m}^3/\text{h}$，最高泵压 $16.0\text{ MPa}$
全自动智能制浆混配系统 ZP-200 电脑自动配料站 水泥、粉煤灰、添加剂毫米级精准计量混配 配比精度 $\pm 0.5\%$，制浆能力 $200\text{ m}^3/\text{h}$
地表 GNSS 连续形变监测站 北斗/GNSS 毫米级基准站 24 小时实时遥测地表三维坐标与水平变形 水平精度 $\pm 1.0\text{ mm}$，垂直精度 $\pm 2.0\text{ mm}$
水库水位水压遥测传感器 矿用水压渗压在线遥测计 实时监测水库底板及防渗层孔隙水压力 量程 $0 \sim 5.0\text{ MPa}$，耐水浸防爆认证

五、工程案例复盘与实战对账：陕北某大型水库下采煤可行性论证与离层注浆项目

以下结合陕北神木矿区某年产 500 万吨大型矿井在某国家级中型水库（蓄水量 1800 万立方米）水体下 2201 综采工作面安全开采可行性论证与离层注浆充填工程进行深度对账。

省专家组与总工程师在水体下采煤评审会
图5：中国矿业大学院士团队、水利厅专家与煤矿总工程师在水体下采煤安全论证评审会现场

1. 工程概况与地质水文条件

  • 水体条件：工作面上方为水库核心蓄水区，平均水深 18m，最大蓄水量 1800 万 $\text{m}^3$；
  • 采煤参数：主采 2-2 煤层，平均厚度 5.2m，煤层埋深 280m，基岩厚度 195m，第四系松散红土防渗层厚度 35m；
  • 传统困局：按规程全部垮落法计算，导水裂隙带高度将达 145m，直接击穿上覆红土隔水层，安监局与水利局严禁全部垮落开采，导致 450 万吨优质原煤被锁死。

2. 离层注浆充填方案与实施对账（工程总额：125.0 万元）

神木某矿水库下 2201 工作面安全采煤论证与离层充填工程（合同总额：1,250,000 元）
  ├── 水体下采煤可行性论证报告编制、覆岩裂隙数值模拟与省级专家评审：350,000 元
  ├── 地面 4 组深孔离层注浆钻井施工（深度 180m，下设高压石油套管）：450,000 元
  └── 注入粉煤灰膏体浆 8.5 万 m³、地表北斗 GNSS 监测、导水裂隙带实测与 CMA 报告：450,000 元

3. 保水开采成效与综合经济效益

  1. 导水裂隙带受到完全压制：双端堵水器实测导水裂隙带最大高度仅为 $62.5\text{ m}$（裂采比由 24.5 骤降至 12.0），距离水库底界保留了超过 $132.5\text{m}$ 的致密隔水保护层；
  2. 水库水体零渗漏：工作面推过水库全周期，水库水位保持正常，井下工作面涌水量稳定在 $<15\text{ m}^3/\text{h}$（正常滴水水平），地表最大倾斜仅 $1.8\text{ mm/m}$；
  3. 安全释放千万吨压煤：成功解放水库下压煤 450 万吨，增加销售收入超 31.5 亿元，全票通过省能源局与水利厅联合竣工验收。

六、矿长与总工水体下采煤迎检自查清单

总工程师在组织水体下采煤专项验收与安监迎检时，必须核验以下 6 项核心合法合规要点：

  • 省级煤炭行业主管部门批准的水体下采煤批复文件：包含发改委、能源局与水利部门联合行政许可批文。
  • 法定 CMA《水体下采煤安全可行性论证报告》原件：中国矿业大学安全生产检验中心出具的正式论证报告与专家签字意见表。
  • 防隔水安全煤岩柱设计与审批图件：标明开采上限标高、防隔水保护层厚度（$\ge 35\text{m}$）的工程审批蓝图。
  • 地面离层注浆充填运行与注浆量台账：每日各孔注浆压力（$\text{MPa}$）、水灰比、粉煤灰消耗量及累积充填方量记录。
  • 地表与水体连续水文监测日报表：水库水位标高、降雨量、井下排水流量及地表北斗 GNSS 沉降位移监测数据。
  • 水体下采煤应急撤人与防溃水应急预案：井下涌水量突增时自动声光报警与人员撤离逃生路线专项预案。

    • 七、常见问题深度解答 (FAQ)

    Q1：水体下采煤与普通建筑物下采煤在控制标准上有什么本质区别？

    答： 建筑物下采煤主要控制地表倾斜、曲率和水平拉伸变形（防止房屋开裂沉陷），只要地表变形在允许变形级别（如 Ⅰ 级变形）即可；而水体下采煤属于“地下渗流与防突水一票否决”，首要控制指标是导水裂隙带绝对不能沟通水体底界的有效隔水层。哪怕地表无明显变形，只要出现一条微小的贯通纵向裂隙，高压水体就会沿裂隙迅速冲刷扩径成灾难性突水通道。

    Q2：覆岩离层注浆充填为什么能够把导水裂隙带压制在很低的高度？

    答： 导水裂隙带向上异常扩展的根本原因是基本顶和主关键层失去下伏支撑后发生断裂旋转破坏。离层注浆技术在主关键层刚刚发生微小离层、尚未断裂的临界时刻，利用地面深孔将高压浆液强行注入离层空间，充填体迅速硬化形成高刚度支撑塞，阻止了主关键层的破断沉降，从而将上覆岩层的剧烈破坏强行截断在关键层以下，使裂隙带发育高度缩减 $40\% \sim 60\%$。

    Q3：编制水体下采煤可行性论证报告通常需要多长时间？

    答： 收集水文地质资料与建立三维地质模型需 5~7 天，覆岩移动数值模拟、安全煤柱核算与论证报告编制需 7~10 天，组织省级行业知名专家组现场评审需 3~5 天，全流程通常在 20~30 个工作日 内完成并取得正式批复。

    参考依据与标准规范

    1. 建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程（国家能源局）
    2. 煤矿防治水细则（2018版），国家煤矿安全监察局
    3. 煤矿安全规程（2025版），国家矿山安全监察局
    4. GB 50451-2008《煤矿水文地质勘探规范》
    5. 矿安〔2026〕81号《国家矿山安全监察局关于进一步加强煤矿重大灾害精准治理与安全风险辨识评估的指导意见》
    6. GB/T 35056-2018《煤矿充填开采技术规范》

    关于作者与中矿天智服务承接

    张洁贞，中矿天智信息科技（徐州）有限公司高级销售经理，长期服务陕北榆林、神木、府谷，山西及内蒙古各大煤矿企业。

    可行性论证与工程技术深度依托 中国矿业大学矿山开采沉陷与保水采煤科研团队，具备国家法定资质认证。

    承接业务范围：

    • 水体下、建筑物下、铁路下（“三下”）压煤安全开采可行性论证与省级评审总包；
    • 覆岩离层注浆充填保水采煤与减沉工程成套设计、施工总承包；
    • 导水裂隙带高度实测（双端微孔注水法）与防隔水安全煤柱核算；
    • 矿井瓦斯等级鉴定、通风阻力测定与重大灾害综合风险评估。

    矿方下一步行动指引

    📋 获取《水体下采煤可行性论证资料收集清单与大纲模板》

    📊 获取《水体下防隔水安全煤岩柱厚度计算书与覆岩三带核算表》

    💬 咨询张洁贞——添加微信：zhangjiezhen176，电话：+86 139 3815 5869，一对一沟通论证方案与专家评审排期。

    本文首发于 zhangjiezhen.cn，转载请注明出处。

    声明：文中技术参数与案例数据已依法进行脱敏处理，具体矿井水体下采煤工程需结合水体赋存与顶板岩性专项论证。
