一、行业痛点与生产制约：上隅角瓦斯频繁超限与采煤机停产危机

在综采与综放工作面开采过程中，上隅角（回风侧工作面与采空区交界处）是全工作面瓦斯运移与汇聚的“咽喉地带”。

在陕西铜川、韩城、澄合，山西阳泉、晋城，以及贵州、内蒙古高瓦斯矿区，上隅角瓦斯治理普遍面临三大严峻痛点：

  1. 涡流盲区导致瓦斯持续高浓度积聚：受采煤工作面“U”型通风风流拓扑限制，新鲜风流在上隅角发生剧烈拐弯，形成大范围风速近乎为零的停滞涡流区，采空区深部高浓度瓦斯（浓度 $10\% \sim 50\%$）在风流抽吸下源源不断涌出并滞留，极易突破 $1.0\%$ 报警断电线；
  2. 常规插管与小直径高位钻孔抽采寿命短：普通小口径高位钻孔（$\Phi 75 \sim 94\text{mm}$）受采动剧烈剪切极易发生钻孔折断、塌孔堵塞，抽采寿命仅维持数天，无法形成长效抽采屏障；
  3. 采煤机频繁断电停产造成巨额经济损失：安监传感器一旦检测到上隅角瓦斯浓度 $\ge 1.0\%$（或回风流 $\ge 0.8\%$），系统自动切断工作面电源，导致综采面日均停产数小时，月度原煤减产数万吨。
采空区上覆岩层破断形成“垮落带 + 裂隙带”
  ↓ 采空区大量瓦斯受热浮力与负压抽吸向回风侧运移
上隅角涡流区风速接近于零 → 瓦斯滞留积聚（浓度经常突破 1.0%~2.5%）
  ↓ 采煤机频繁超限断电停产，甚至引发瓦斯爆燃重大隐患
实施顶板高位大直径定向长钻孔抽采成套技术
  ├── 在回风顺槽顶板精准施工定向钻孔（孔径 Φ153~200mm，孔深 400~600m）
  ├── 钻孔精准沿裂隙带上部“瓦斯富集富集区”延伸
  └── 施加 25~45 kPa 高负压强力截抽采空区卸压瓦斯
实现上隅角瓦斯浓度长期压降至 ≤0.4% 安全受控区

因此，推广应用顶板高位大直径定向长钻孔抽采技术，在采空区瓦斯涌入工作面之前实施源头“空中拦截”，是解决上隅角瓦斯顽疾的核心工程举措。

二、多孔介质浮力渗流力学与布孔模型：裂隙带高度与高位钻孔轨迹方程

采空区瓦斯的运移受采空区漏风流场、瓦斯自身密度浮力（甲烷比重 0.554）以及顶板裂隙渗透率场共同控制。

1. 采空区上覆岩层瓦斯富集区（裂隙带）层位判定方程

依据关键层破断理论，采空区瓦斯高浓度富集区位于垮落带上方、弯曲下沉带下方的裂隙带中下部。高位定向钻孔的最佳终孔垂直高度 $H_{borehole}$ 计算模型为：

$$(3.5 \sim 5.0) M \le H_{borehole} \le (0.6 \sim 0.8) H_{crack}$$

式中：$M$ 为工作面实际开采采厚（$\text{m}$）；$H_{crack}$ 为导水裂隙带最大发育高度（$\text{m}$）。

钻孔终孔点在倾向方向上，距回风顺槽煤壁的最佳水平内错距离 $D_{inner}$ 经验方程为：

$$D_{inner} = (0.15 \sim 0.25) L_{face}$$

式中 $L_{face}$ 为工作面倾向长度（$\text{m}$）。将钻孔布置在此区域内，能够最大化捕捉沿裂隙带向上爬升的高浓度纯瓦斯，且能有效避开回风侧高漏风区，防止抽入大量新鲜空气导致抽采浓度下降。

上隅角瓦斯积聚与高位定向钻孔抽采模型图
图2：采空区瓦斯浮力渗流运移、高位大直径定向钻孔空间轨迹与负压截抽流场模型图

2. 高位钻孔瓦斯抽采纯量与负压匹配动力学方程

钻孔瓦斯抽采纯量 $Q_{pure}$ 遵循管道孔板气体流量方程：

$$Q_{pure} = C_{coeff} \cdot K_{drain} \cdot A_{pipe} \cdot \sqrt{\frac{2 \Delta P_{suction}}{\rho_{gas}}} \cdot C_{CH4}$$

式中：$A_{pipe}$ 为钻孔及抽采支管流通截面积；$\Delta P_{suction}$ 为孔口施加的抽采负压（$\text{kPa}$）；$C_{CH4}$ 为抽采气体中的甲烷体积分数（$\%$）；$K_{drain}$ 为裂隙导气系数。

三、高位定向钻孔设计与施工工艺参数表

中矿天智与中国矿业大学抽采团队优化确立的标准高位定向钻孔参数体系：

关键设计参数 综采大采高工作面 (采高 4.5~6.5m) 综采放顶煤工作面 (采高 7.0~12.0m) 中厚煤层工作面 (采高 2.5~4.0m) 工程设计与控制要求
钻孔终孔直径 $\Phi 153\text{mm} \sim \Phi 193\text{mm}$ $\Phi 193\text{mm} \sim \Phi 216\text{mm}$ $\Phi 120\text{mm} \sim \Phi 153\text{mm}$ 大口径保证高导流截面，降低流通阻力
钻孔主孔深度 $450 \sim 650\text{m}$ $500 \sim 750\text{m}$ $350 \sim 500\text{m}$ 单钻场覆盖数百米推进范围，减少频繁打钻
终孔垂直高度 ($H_{bh}$) $22 \sim 35\text{ m}$（顶板上方） $35 \sim 55\text{ m}$（顶板上方） $12 \sim 20\text{ m}$（顶板上方） 确保全断面处于裂隙带瓦斯富集层内
倾向内错距离 ($D_{in}$) $18 \sim 35\text{ m}$ $25 \sim 45\text{ m}$ $12 \sim 22\text{ m}$ 避开强漏风带，保证抽采瓦斯浓度 $\ge 30\%$
抽采管路负压 $25 \sim 45\text{ kPa}$ $30 \sim 50\text{ kPa}$ $20 \sim 35\text{ kPa}$ 强力克服裂隙阻力，形成负压拦截漏斗
单孔抽采纯量 $3.5 \sim 8.0\text{ m}^3/\text{min}$ $5.0 \sim 12.0\text{ m}^3/\text{min}$ $1.5 \sim 4.0\text{ m}^3/\text{min}$ 占全工作面瓦斯总涌出量的 $50\% \sim 75\%$

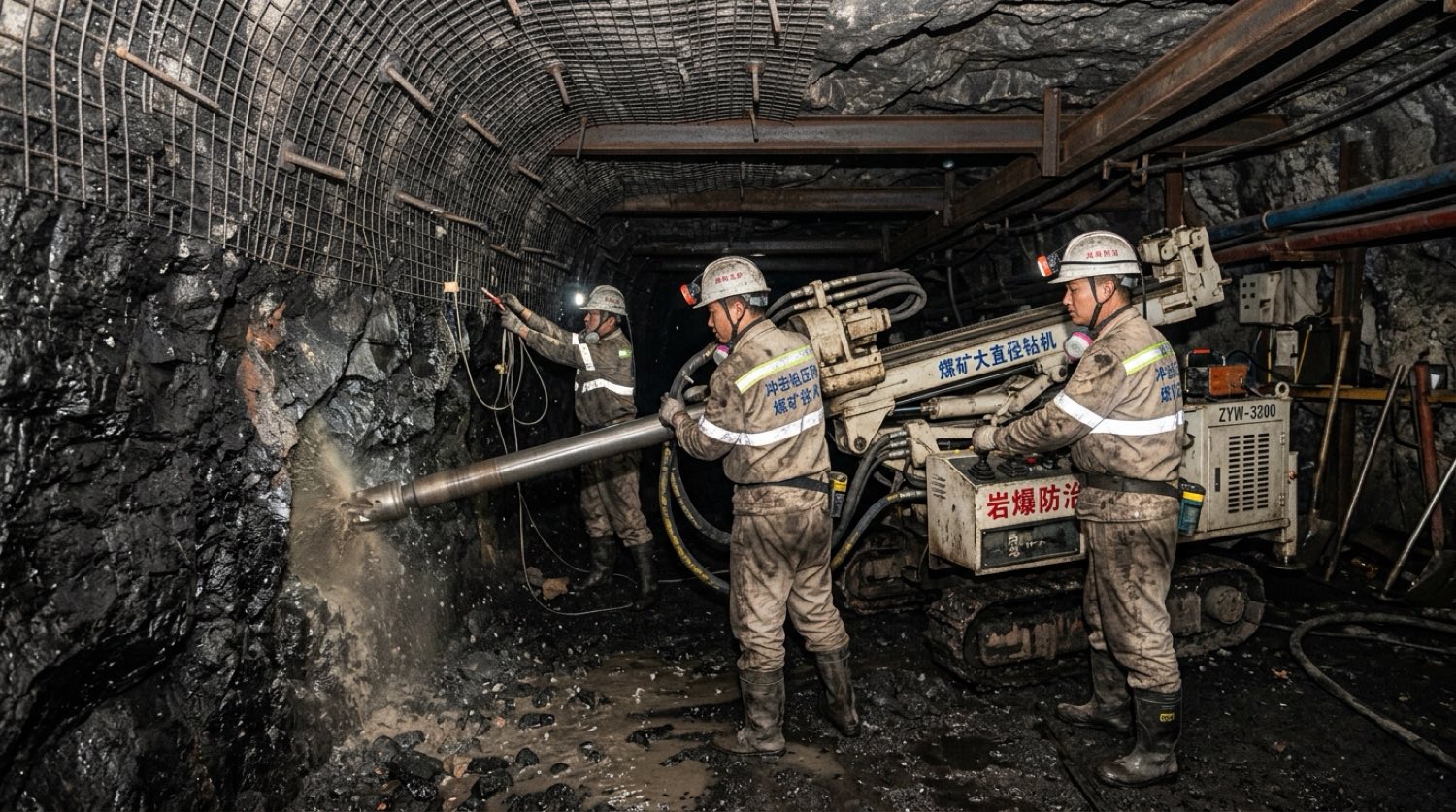

井下顺槽高位大直径定向钻机施工现场
图3：抽采工程技术人员在回风顺槽专用钻场操作履带式千米定向钻机施工顶板高位大直径钻孔

四、主要施工装备与仪器系统配置

千米定向钻机与泥浆脉冲随钻测量系统特写
图4：井下全液压千米定向钻机主机、泥浆脉冲随钻测量（MWD）仪器与高压抽采流量计量箱特写
设备系统名称 规格型号 核心功能与技术指标 精度与安全认证
全液压履带式定向钻机 ZDY-6000LD 千米定向钻机 顶板坚硬岩层深孔精准定向定向钻进 最大输出扭矩 $6000\text{ N}\cdot\text{m}$，钻进深度 $\ge 800\text{ m}$
随钻泥浆脉冲测量系统 (MWD) YHD1-1000 矿用本安随钻测量仪 实时测量钻头倾角、方位角与工具面角 倾角测量误差 $\pm 0.1^\circ$，方位角误差 $\pm 0.5^\circ$
大直径高位扩孔钻头 $\Phi 193\text{mm}$ PDC 复合片扩孔钻头 高效切削坚硬细砂岩与砂质泥岩顶板 复合片耐磨寿命 $\ge 500\text{ m}$，排渣水槽通畅
孔口多参数抽采计量仪 CJZ-100 瓦斯多参数测定仪 实时在线监测单孔抽采纯量、浓度、负压与温度 本安防爆型，配备无线数据上传与自动报表导出

五、工程案例复盘与实战对账：铜川某大型高瓦斯矿井上隅角治理项目

以下结合铜川矿区某年产 300 万吨高瓦斯矿井 4106 综采工作面上隅角瓦斯治理技术服务进行深度对账。

总工程师与防突专家组在方案评审会
图5：中国矿业大学科研专家团队与煤矿总工程师在矿区调度室审定高位钻孔抽采方案与瓦斯曲线

1. 工程背景与瓦斯隐患

  • 开采条件：主采 4-2 煤层，平均采厚 5.8m，工作面走向长 2000m，倾向长 240m，工作面绝对瓦斯涌出量高达 $32.5\text{ m}^3/\text{min}$；
  • 治理前危机：原采用传统埋管抽采（抽采量仅 $3.5\text{ m}^3/\text{min}$），上隅角瓦斯浓度常年在 $0.9\% \sim 1.4\%$ 徘徊，单月发生报警停电 18 次，严重威胁矿井安全并导致原煤月欠产 3.5 万吨。

2. 高位定向钻孔治理方案与对账（工程总额：62.0 万元）

铜川某矿 4106 综采面上隅角高位定向钻孔工程（合同总额：620,000 元）
  ├── 在回风顺槽施工 4 个顶板大直径千米定向钻孔（孔径 Φ193mm，单孔深 550m，总进尺 2200m）：380,000 元
  ├── 钻孔下设 Φ108mm 筛管护壁与高压注浆封孔（封孔长度 25m）：120,000 元
  └── 抽采管网负压调优、上隅角导风均压设施改造与 CMA 达标评判报告：120,000 元

3. 治理成效与经济效益

  1. 抽采纯量大幅跃升：高位定向钻孔接入地面系统后，单孔瓦斯抽采纯量达到 $8.2\text{ m}^3/\text{min}$（瓦斯浓度 $38\% \sim 55\%$），全工作面瓦斯抽采总量达 $22.8\text{ m}^3/\text{min}$（抽采率高达 70.1%）；
  2. 上隅角瓦斯彻底受控：回采全周期上隅角瓦斯浓度稳定在 $0.28\% \sim 0.42\%$，未发生任何一次超限报警停电；
  3. 释放巨额产能效益：工作面月产量由 16 万吨提升至 25 万吨，多产原煤 9 万吨/月，单月新增销售收入超 5400 万元。

六、矿长与总工上隅角瓦斯迎检自查清单

总工程师在组织通风防突迎检与上隅角安全大检查时，必须核验以下 6 项核心内容：

  • 高位定向钻孔设计与审批图件：包含钻孔空间轨迹、终孔层位高度、倾向内错距及总工程师批准文件。
  • 定向钻孔施工与 MWD 随钻测斜原始数据：各钻孔测斜点深度、倾角、方位角与钻孔竣工验收单。
  • 单孔抽采参数连续监测日报表：抽采队每日各班次测定的高位钻孔负压、瓦斯浓度与混合流量台账。
  • 上隅角风流流向与瓦斯传感器调校记录：上隅角便携式与固定式甲烷传感器（报警点 $1.0\%$）每周标校单。
  • 采空区防漏风封堵与均压设施台账：上隅角挡风帘、软质充填密闭袋完好率 $100\%$。
  • 主通风与抽采系统联动应急预案：抽采泵站停机或管路故障时工作面自动切电与应急处置方案。

    • 七、常见问题深度解答 (FAQ)

    Q1：高位大直径定向长钻孔相比普通高位钻窝钻孔有哪些优势？

    答： ① 轨迹精准可控：采用随钻测量（MWD）与螺杆马达定向钻进，能控制钻孔在坚硬顶板岩层中沿特定层位稳定延伸数百米，误差小于 $\pm 0.5\text{m}$；② 抽采服务周期长：单组钻孔可覆盖 $400 \sim 600\text{m}$ 回采推进范围，替代几十个传统短钻孔，避免频繁搬家打钻；③ 抽采纯量大且浓度高：大口径（$\Phi 193\text{mm}$）导流截面大，且终孔位于瓦斯富集区中心，抽采瓦斯浓度可长期稳定在 $30\% \sim 60\%$。

    Q2：高位钻孔在施工中如何防止被采空区垮落矸石剪切折断？

    答： 必须实施“双重保护结构”：① 优选稳定关键层位：钻孔层位必须设计在基本顶主关键层内部或上部，避开易垮落的直接顶软弱岩层；② 全孔下设高强度开孔筛管：钻孔完成后全段下放抗扭抗剪的不锈钢或高强玻璃钢筛管，即便周边岩体发生微小错动，筛管仍能保持内部流通通道通畅，保障抽采不中断。

    Q3：高位定向钻孔抽采工程施工周期需要多长时间？

    答： 钻机就位后，施工一个深度 500m、终孔口径 $\Phi 193\text{mm}$ 的高位定向钻孔通常需 4~6 天；一个采区布置 3~4 个钻孔的总工期约为 15~20 天，可提前于工作面回采完成施工并无缝并网抽采。

    参考依据与标准规范

    1. AQ 1026-2006《煤矿瓦斯抽采基本指标》
    2. 煤矿安全规程（2025版），国家矿山安全监察局
    3. 防治煤与瓦斯突出细则（2019版），国家煤矿安全监察局
    4. AQ 1027-2006《煤矿瓦斯抽放规范》
    5. 矿安〔2026〕81号《国家矿山安全监察局关于进一步加强煤矿重大灾害精准治理与安全风险辨识评估的指导意见》
    6. GB 50215-2015《煤炭工业矿井设计规范》
