一、 工程交付核心哲学与证据链思维
在传统的煤矿采空区注浆工程中，“重施工量、轻证据链；重阶段报验、轻全过程追溯”的粗放模式长期存在。许多矿井在工程竣工时，面对几十本厚重的纸质资料，却无法回答几个最核心的技术审计问题：
- 注浆量去向不明：累计注入了几万立方米浆液，究竟有多少有效充填在离层裂隙空隙内，有多少通过底板微裂隙无益漏失进深部采空区甚至采煤工作面？
- 地质揭露与设计偏差失控：当钻孔揭露的主关键层层位与原勘探报告偏差超过 $8 ext{ m}$ 时，现场技术负责人何时调整了造斜段设计？计算依据与会审签字在哪里？
- 异常与变更割裂：发生井下跑浆或压力突降时，应急停注与注浆配比转换记录是否具备时间戳？是否有监理见证与数值模型重算依据？
张洁贞专家团队提出的现代化全过程技术交付证据链（Technical Delivery Evidence Chain），核心是将静态的“成果报告”转化为具备强因果逻辑、强时空对齐、多方签认的动态工程证据网：
采空区技术交付三大底层公理
- 公理一（输入确定性）：未经跨孔物探或验证钻孔校准的区域地质资料，不得作为关键层离层注浆施工图设计的唯一定量依据。
- 公理二（过程不可篡改）：制浆称重传感器、高压电磁流量计、压力变送器数据必须每秒采样、不可回溯修改并同步云端，禁止任何形式的人工手工抄表后补。
- 公理三（验收双指标闭环）：工程终验必须同时满足“井下充填量及密实度合格”与“地表/上覆保护对象实测变形在容许红线以内”的双重独立验证。
二、 全生命周期十大交付阶段与 48 项标准化成果清单
覆盖覆岩隔离注浆工程从项目预研到终验移交的完整闭环。共划分为 10 个阶段，形成 48 项标准成果物，确保工程每个节点有据可查、有字可依。

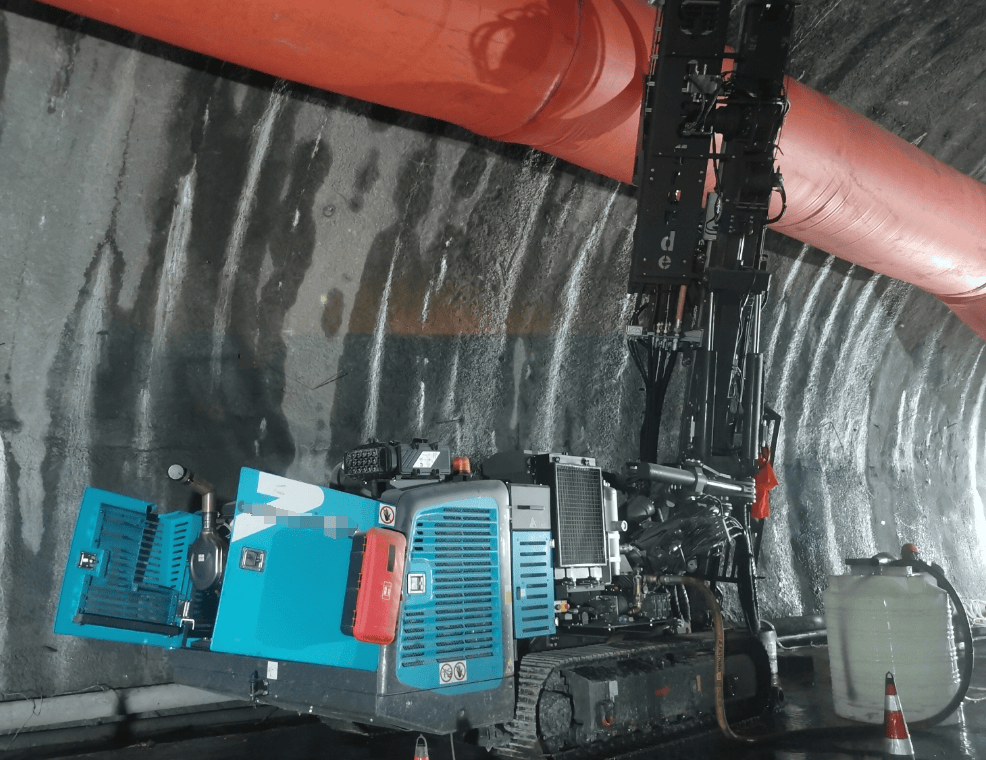

| 阶段编号 | 阶段名称 | 标准化交付成果清单 (48项) | 编制/签认层级 | 介质形态 | 归档年限 |
|---|---|---|---|---|---|
| P-01 | 项目启动与目标定义 | 01. 项目立项任务书与红线图 02. 保护对象现状抗变形能力评估报告 03. 业主既有地质采矿资料交接清单 04. 跨专业接口协议备忘录 05. 联合启动会审会议纪要 |
矿长 / 总工程师 / 项目经理 | 纸质盖章 + PDF | 永久 |
| P-02 | 综合勘察与原始证据 | 06. 三维地震资料二次精细解释报告 07. 瞬变电磁/音频电透富水异常分区图 08. 地面水文及裂隙专项钻孔柱状图 09. 岩心全取样及RQD统计台账 10. 井下全段超前探测原始物探数据包 |
地测防治水科长 / 勘察总工 | 数字原始包 + 纸质图件 | 永久 |
| P-03 | 关键层判识与反演 | 11. 覆岩关键层层位识别判定书 12. 离层动态演化与裂隙破断跨距计算书 13. 采动应力场与渗流场数值模拟分析报告 14. 允许注浆压力极限区间论证报告 15. 地质力学风险源辩识与分级管控台账 |
注册岩土工程师 / 专家组组长 | 计算书原件 + 仿真模型 | 永久 |
| P-04 | 工程设计与方案评审 | 16. 覆岩隔离注浆初步设计说明书 17. 注浆地面集群定向钻孔施工图 18. 地面制浆站工艺及管网布置图 19. 高压注浆控制系统电气及自控原理图 20. 天空地井立体监测网设计方案 21. 行业专家组评审论证意见书及修改对照单 |
甲级设计院总工 / 审批专家 | 蓝图 + CAD + 签章评审表 | 永久 |
| P-05 | 材料研发与试验标定 | 22. 工业固废原材物化及浸出毒性检测报告 23. 浆液水固比-黏度-流变特性标定曲线表 24. 结石体 3d/7d/28d 单轴抗压强度试验报表 25. 浆液初凝/终凝时间与泌水率试验单 26. 管道高压长距离输送阻力损失验证报告 |
中心实验室主任 / 质检工程师 | 试验原始单 + CMA报告 | 30年 |
| P-06 | 钻孔与注浆工程施工 | 27. 钻孔开孔、造斜、靶区轨迹测斜验收单 28. 套管下设、固井水泥返高及声幅测井曲线 29. 注浆管网打压试压合格记录单 30. “一孔一档”注浆施工全周期日志 31. 流量、压力、浆液密度连续监控历史曲线 32. 隐蔽工程联合验收签字单 |
施工项目经理 / 注册监理工程师 | 施工日志 + SCADA导库 | 永久 |
| P-07 | 多源协同立体监测 | 33. 高分辨率 InSAR 地表沉降干涉形变图 34. 地面走向/倾向精密水准日观测成果表 35. 钻孔光纤分布式应变与沉降反演曲线 36. 井下微震破断能量释放频次预警日报 37. 区域含水层水位与水质化验监测台账 |
监测项目负责人 / 矿安全科 | 日/周报 + 监测数据库 | 30年 |
| P-08 | 异常事件处置与设计变更 | 38. 施工异常（跑浆/堵管/压力突增）处置工单 39. 地质条件偏离及补充反演计算单 40. 工程设计变更申请单与技术经济评估 41. 变更联合会审纪要与设计院签发图纸 |
四方联合责任人（业主/设/施/监） | 变更全过程卷宗 | 永久 |
| P-09 | 工程竣工总结与终验 | 42. 全套竣工图纸（钻孔/管网/站房） 43. 注浆工程累计完成工程量及充填率核算单 44. 地表建构筑物保护效果第三方终验评估报告 45. 工业固废消纳量核算与环保合规证明 46. 竣工联合验收意见书（五方盖章） |
矿业集团领导 / 验收专家委员会 | 纸质全宗 + 电子光盘 | 永久 |
| P-10 | 运维移交与长期服务 | 47. 地表长效基准点移交书与巡查维保手册 48. 采空区残余变形衰减预测曲线与处置预案 |
施工交付方 / 矿山运营维保科 | 移交册 + 操作规程 | 30年 |
三、 七道技术风险门禁（Risk Gates）量化控制准则
风险门禁（Risk Gates）是防止质量隐患击穿工程防线的“单向棘轮机制”。任何一道门禁未达到量化指标前，坚决严禁进入下一工序，坚决杜绝“边干边看、出了问题事后推诿”的技术扯皮现象。
| 门禁编号 | 门禁名称 | 放行必须满足的量化充要条件 | 一票否决阻断指标 | 签认放行层级 |
|---|---|---|---|---|
| RG-01 | 勘察资料门 | 勘探钻孔网格间距 $le 150 ext{ m}$；主采煤层及顶板岩石力学测试覆盖完整；瓦斯及水文地质类型划分明确。 | 工作面走向内存在落差大于煤厚 $1/3$ 的未探明隐伏断层；含水层富水性未做抽水试验。 | 矿地质副总 / 勘察院总工 |
| RG-02 | 关键层力学门 | 导水裂隙带实测顶界至主关键层底部保护间距 $Delta h ge 15 ext{ m}$；关键层极限破断跨距 $L_c ge 45 ext{ m}$。 | 关键层抗拉强度 $sigma_t < 1.2 ext{ MPa}$；有效隔水厚度 $h_{eff} < rac{P_{crit}}{sigma_t}$。 | 设计院专业负责人 / 外部力学专家 |
| RG-03 | 浆液配比准入门 | 浆液析水率 $le 5%$；28d 固结体单轴抗压强度 $UCS ge 2.5 ext{ MPa}$；重金属毒性浸出满足 GB 5085.3 规范。 | 浆液初凝时间 $< 2 ext{ h}$（极易发生管路堵塞）或 $> 24 ext{ h}$（流失无法结石）。 | 中心化验室主任 / 监理总工 |
| RG-04 | 定向钻井成孔门 | 靶区着陆点偏差 $le 0.5 ext{ m}$；定向段钻孔光滑度良好；一开/二开套管固井声幅测井优良率 $ge 90%$。 | 套管承压试压小于设计注浆压力 1.5 倍（保压30分钟压降 $> 0.2 ext{ MPa}$）；发生严重漏固或断管。 | 钻探项目经理 / 监理工程师 |
| RG-05 | 工作面联调启喷门 | 工作面推进度越过注浆靶点垂直投影滞后距离达 $35 sim 50 ext{ m}$（离层发育峰值区）；井下无线/光纤遥测在线率 $100%$。 | 井下采煤支架工作阻力异常骤增或顶板出现初次来压大面积悬顶暴跌征兆；微震超前预警超标。 | 采煤副矿长 / 注浆技术总监 |
| RG-06 | 单孔动态停注门 | 注浆压力稳定达到临界破裂压力设计上限 $P_{crit} = lambda cdot gamma cdot H$；单孔累计进浆量达到采空区体积比 $25% sim 35%$。 | 注浆压力突然归零且流量暴增（发生击穿跑浆进入采场）；地表精密水准监测隆起量超过 $+5 ext{ mm}$。 | 注浆值班工程师 / 监测组长 |
| RG-07 | 终验减沉考核门 | 地表建筑物倾斜变形 $i le 2.0 ext{ mm/m}$；水平变形 $ arepsilon le 1.5 ext{ mm/m}$；建筑物裂缝等级处于 I 级以内。 | 地表核心结构设施产生贯穿性结构裂损；矿区深层地下水水质发生指标恶化。 | 项目联合验收委员会 / 矿长 |
四、 全专业 RACI 权责对账矩阵
注浆工程往往涉及建设单位（矿方）、工程设计院、高压注浆施工方、独立第三方监理、立体监测单位及专家顾问（张洁贞团队）等 6 大专业主体。通过 RACI 责任分配模型（Responsible 负责、Accountable 批准、Consulted 咨询、Informed 知会），彻底终结职责真空与互相扯皮。
| 工程全周期核心活动 | 矿方业主 | 设计院 | 施工总包 | 独立监理 | 专业监测方 | 技术顾问 |
|---|---|---|---|---|---|---|
| 1. 地质资料移交与开工前置审批 | A (主责) | C (咨询) | I (知会) | C (审查) | I (知会) | C (复核) |
| 2. 关键层判识与注浆施工图设计 | I (知会) | R (编制) | C (工艺会审) | C (图纸会审) | C (测点布设) | A (技术审查) |
| 3. 固废利用配比与管输阻力试验 | I (知会) | C (指标确认) | R (实施) | A (见证签认) | I (知会) | C (配比优化) |
| 4. 地面定向钻孔施工与固井验收 | I (知会) | I (知会) | R (施工) | A (旁站验收) | I (知会) | C (测斜复核) |
| 5. 采动协同注浆过程控制（调压调流） | C (进度协调) | C (工况咨询) | R (泵注操作) | A (过程监控) | R (预警推送) | C (动态调优) |
| 6. 突发井下跑浆/地表开裂应急阻断 | A (指挥决策) | C (方案提供) | R (立即停注) | R (现场核实) | R (高频快测) | C (机理反演) |
| 7. 施工设计重大变更会审签批 | A (最终批复) | R (修改出图) | C (可行性论证) | C (监理核准) | C (模型输入) | C (专家签字) |
| 8. 竣工减沉评估与全套档案移交 | A (签收终验) | C (竣工总结) | R (全套移交) | A (监理审查) | R (终测报告) | C (总结归档) |
五、 施工异常处置与工程变更管理闭环
采空区地下结构具有不可视性与非均质性，施工过程中发生地质条件偏离是工程常态。关键在于**将“随意变更”收口为“标准化闭环审批”**。以下为四类常见重大异常的标准应急与变更响应标准规程：
第一响应（3分钟内）：泵站操作手立即按下紧急停泵按钮，切换旁路回流阀，解除主管路压力，并第一时间致电井下调度室汇报；
现场查验（15分钟内）：井下采煤跟班副矿长、安检员排查综采面支架后方、回风巷及胶带顺槽瓦斯与出水出浆点，核定是否存在浆液泄漏；
技术处置闭环：若确认发生跑浆，注入惰性速凝水玻璃复合浆液（双液比例 $1:0.05 sim 1:0.1$）封堵漏失通道，并在压力恢复前严禁重启高掺比大流量粉煤灰浆液注入。
机理分析：表明钻孔落靶点处于关键层尚未充分张开的“压实区”或造斜孔段发生局部泥岩水化坍塌缩径；
处置程序：首先启动清水高压洗孔试压，脉冲式波动洗涤靶区；若持续无法吃浆，由设计方调用工作面最新推采进度进行两带位置重算，签发“补充射孔压裂”或“造斜段侧钻分支孔”变更设计指令。
- 现场取证：施工方与监理方出具异常工况原始曲线、测斜记录及地质编录单（附现场影像证据）；
- 力学反演：技术顾问团队针对新地质边界输入 FLAC3D 模型重算，论证变更可行性与安全系数；
- 联席会审：矿方总工牵头组织设计、监理、施工四方联审，形成《工程设计变更纪要》；
- 指令下达：原设计院正式出具带有出图章的《工程变更通知单》与补充施工图；
- 档案归链：变更前后全部计算书、审批单及施工记录一并编入该孔《一孔一档卷宗》，永久归档。
六、 数字化交付与全生命周期运维档案移交
采空区隔离注浆的防护效益并非在竣工当日即告终止。随着采动应力重新平衡及上覆基岩长期蠕变，地表残余沉降通常可持续 $12 sim 36$ 个月。数字化移交是保障运营期防灾的生命线：
“一孔一码”全息工程数字化台账
将地面集群定向钻孔的测斜数据、固井声幅、每米注入量、浆液水固比及历次压力极值全部打包上传至专有工程档案库。在地面井口铭牌嵌设不锈钢抗腐蚀二维码，扫码即查该孔全生命周期地质穿越历史与隐蔽工程签字单。
移交后地表形变长效观测与巡查规程
向矿方地测部门正式移交永久基准点观测网。规范要求：竣工第 1 年每月实施 1 次精密水准复测；第 2 年每季度 1 次；第 3 年每半年 1 次。如遇地表累计下沉速率急剧超过 $0.2 ext{ mm/d}$，系统自动触发黄/橙/红三级响应预警。
数字孪生模型与地下充填空间三维底座
交付基于倾斜摄影与地下注浆量反演的 BIM+GIS 三维采空区数字孪生资产包。为矿井未来相邻工作面开采、地面规划新建重大基础设施提供第一手三维地下力学支承与空区密实度底图。
七、 常见技术交付扯皮陷阱与避坑指南 (FAQ)
1. 开工前地表裂缝基线台账（P-01 阶段成果）：核对该开裂部位在注浆前是否已存在未被记录的旧裂缝；
2. 施工过程注入量与充填率核算（P-06、P-09 成果）：若施工方注浆压力、流量完全符合设计图纸要求且经监理连续旁站签认，则施工行为合规；
3. 关键层破断参数反演（P-03 成果）：排查是否因采面超速推采导致注浆滞后超出了离层闭合极限，或由于矿方未按方案协调停采引起。无闭环证据链即无法准确划清责任。
根据交付规范，每批次（如每 200 吨）进场粉煤灰必须由施工方和监理见证抽样送检，出具快检水固比及筛余率单据。未抽检即行下料进罐的，责任归施工总包；若抽检合格但试验配比给出的流变黏度余量不足（未考虑管道 1500m 沿程剪切稠化），则责任归材料试验编制方。
合规补救路径：调取当时 SCADA 控制系统秒级时间戳电子数据日志、进出料地磅磅单流水记录及泵站无死角视频监控存档。由项目技术负责人出具《夜间隐蔽工程电子数据自证核实报告》，交由监理工程师与矿方代表对比校验电子签名锁定。
