一、 特厚煤层综放开采覆岩运动特征与地表沉降难题
特厚煤层（采高 $8 \sim 15\text{m}$）采用综合机械化放顶煤开采时，由于采空区空间巨大，引发的覆岩破坏呈现出极度剧烈的特征：

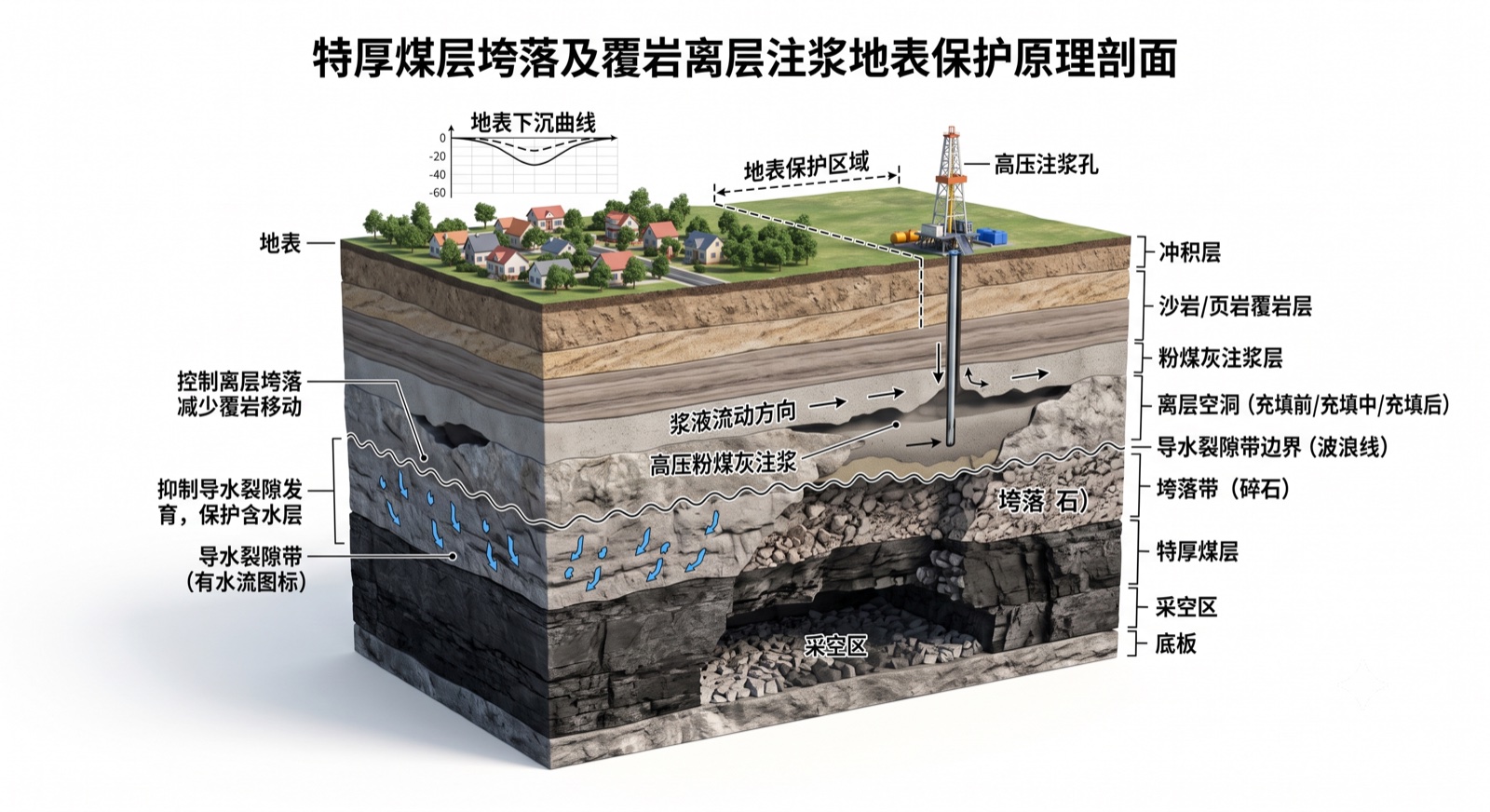

- 导水裂隙带与离层带无序发育：采空区上方上覆岩层跨落带高度大（高达 $4 \sim 6$ 倍采高），主关键层下方发生大范围离层剥离。若离层空间未得到及时支撑，关键层将发生破断失稳，导致地表产生巨大下沉盆地。
- 地表建构筑物毁灭性破坏：在传统全部跨落法开采下，地表倾斜、曲率及水平变形远超《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》的级（Ⅰ级）安全许可限值，导致地面村庄、高压铁塔、高速公路发生严重开裂断裂。
- 搬迁成本高昂与企地矛盾：传统村庄搬迁费用动辄数亿元，且涉及复杂的征地与企地关系，严重制约矿井资源回收与采掘接续。
---
二、 覆岩离层注浆减沉力学模型与概率积分法定量解算
为了实现地表无害化沉降控制，必须建立严谨的覆岩关键层板壳结构力学模型，并通过概率积分法定量预测注浆前后的地表变形参数。
1. 离层带位置与注浆压力解算模型
主关键层下方离层带的最大张开高度 $\Delta h$ 可由弹性地基梁理论推导：
$$\Delta h = M - \sum h_1 (K_p - 1) - \frac{q_1 L^4}{384 E_1 I_1}$$
式中：
- $M$：煤层开采累计厚度（$\text{m}$）；
- $\sum h_1$：垮落带及下伏岩层累计厚度（$\text{m}$）；
- $K_p$：垮落岩石残余碎胀系数（取 $1.03 \sim 1.05$）；
- $E_1 I_1$：主关键层抗弯刚度（$\text{N·m}^2$）。
地面注浆钻孔出口最小有效注浆压力 $P_{grout}$ 必须满足打穿并充满离层带的条件：
$$P_{grout} \ge \gamma_{rock} \cdot H_{key} + P_{margin}$$
式中 $H_{key}$ 为关键层深度（$\text{m}$），$\gamma_{rock}$ 为上覆岩层平均容重（$\text{kN/m}^3$），$P_{margin}$ 为超增压力余量（取 $1.5 \sim 2.5\text{ MPa}$）。
---
2. 概率积分法地表变形定量算例
某矿 1102 综放工作面开采特厚煤层，采厚 $M = 9.5\text{ m}$，埋深 $H = 480\text{ m}$。注浆前后地表下沉与倾斜变形计算对比参数如下表所示：
| 概率积分法预测参数 | 符号与单位 | 常规跨落法（未注浆） | 离层注浆减沉控制 | 国家Ⅰ级安全限值 |
|---|---|---|---|---|
| 下沉系数 | \(q\) | \(0.75\) | \(0.16\) | -- |
| 主要影响角正切 | \(\tan\beta\) | \(2.1\) | \(2.0\) | -- |
| 最大地表下沉值 | \(W_{max}\) | \(7125\text{ mm}\) | \(1520\text{ mm}\) | -- |
| 最大地表倾斜值 | \(i_{max}\) | \(28.4\text{ mm/m}\) | \(2.8\text{ mm/m}\) | \(\le 3.0\text{ mm/m}\) |
| 最大曲率变形值 | \(K_{max}\) | \(0.82\text{ mm/m}^2\) | \(0.08\text{ mm/m}^2\) | \(\le 0.20\text{ mm/m}^2\) |
| 最大水平拉伸变形 | \(\varepsilon_{max}\) | \(14.2\text{ mm/m}\) | \(1.8\text{ mm/m}\) | \(\le 2.0\text{ mm/m}\) |
解算结论： 定量解算表明，实施高压离层注浆后，地表下沉系数由 $0.75$ 大幅压降至 $0.16$，地表倾斜 $i_{max} = 2.8\text{ mm/m} \le 3.0\text{ mm/m}$、水平拉伸变形 $\varepsilon_{max} = 1.8\text{ mm/m} \le 2.0\text{ mm/m}$，全指标控制在国家Ⅰ级保护建筑物安全允许变形限值以内，地表村庄无需拆迁即可安全采煤。
---

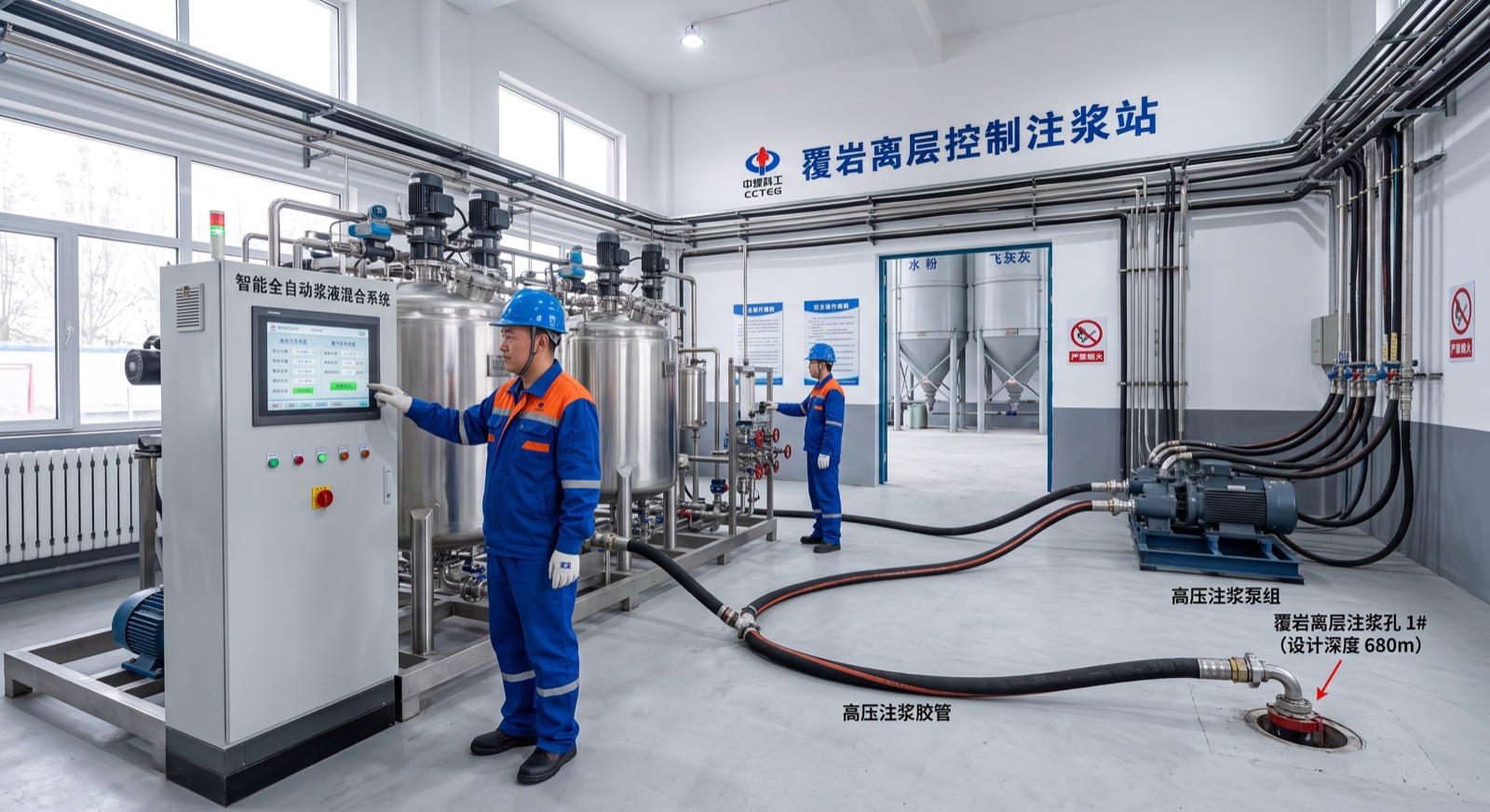

三、 地面高压高速注浆工艺与井下多点位移监测
---
为了确保离层充填密实、结固率高，系统采用了地面制浆高压泵送与井下离层带多点位移自适应联锁技术：
- 粉煤灰-水泥高固结浆体配比：采用电厂粉煤灰与水泥协同胶结，水固比控制在 $0.7 \sim 0.85$，添加 $0.2\%$ 悬浮稳定剂，确保 $24\text{h}$ 析水率 $< 2.0\%$。
- 地面定向钻孔群布设：沿工作面推进方向布设 $3 \sim 5$ 组分支定向注浆钻孔，精准直达主关键层下方离层带最高点。
---

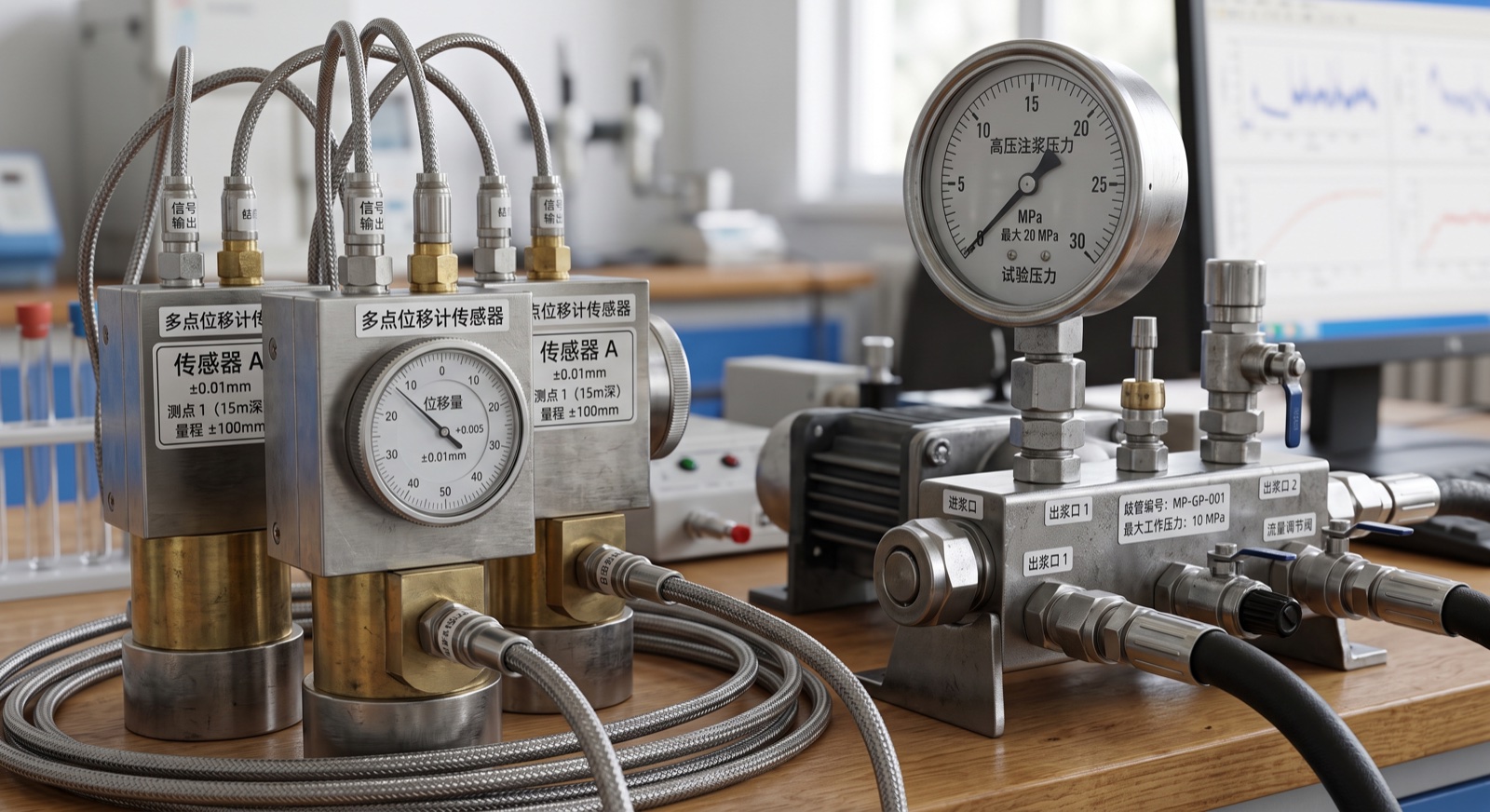

- 井下离层下沉多点位移计遥测：在关键层下方安装无线多点位移传感器，当解算出离层张开速度达到 $15\text{ mm/d}$ 时，系统自动向地面泵站下达升压注浆指令（泵送流量提升至 $180\text{ m}^3\text{/h}$）。
---
四、 工程现场效益与台账对比
| 评估指标 | 常规跨落法搬迁开采 | 离层注浆减沉控制 | 效益提升 |
|---|---|---|---|
| 村庄搬迁补偿费用 | $2.8\text{ 亿元}$ | $0.35\text{ 亿元}$（注浆工程费） | 节省成本 $2.45\text{ 亿元}$ |
| 地表建筑物最大倾斜 | $28.4\text{ mm/m}$（毁坏） | $2.8\text{ mm/m}$（完好） | 变形压降 $90.1\%$ |
| 工作面推进速度 | $4.2\text{ m/d}$（停采搬迁） | $6.5\text{ m/d}$（连续开采） | 开采效率提升 $54.7\%$ |
| 资源回收率 | $62\%$（留设压煤柱） | $93\%$（全回收） | 增采原煤 $180\text{ 万吨}$ |
---
