煤矿特厚煤层超大采高综采工作面液压支架电液控自适应跟机推溜移架与抗倾倒实操指南

当综采工作面采高从常规的3.5~4.5米跨越至6.0~8.8米甚至接近9米极限时，煤层开采空间巨大，原煤单刀产出量成倍增长。然而，支架高度的激增导致支架与周围煤岩系统的物理力学响应发生质的突变，暴露出三大致命力学死穴：

1. 超高空间尺度导致支架重心失稳极易倾倒咬架：以7.0~8.8米超大采高两柱掩护式或四柱支撑掩护式液压支架为例，单架工作阻力高达 $20000 \sim 26000\text{kN}$，整机自重达到75~110吨。支架重心高度由常规的2.2米大幅上移至4.5米以上。在工作面坡度略有起伏或推进方向稍微偏斜时，重力倾覆力矩呈几何级数放大；一旦某架支架发生5度倾斜，极易产生“多架骨牌式连锁倾倒倒架”，将输送机电缆槽拉断、相邻支架顶梁严重咬死交叠，处理一次至少瘫痪停产一周以上。
2. 煤壁巨型高悬臂片帮诱发冒顶压死支架：工作面煤壁高达7~8米，在回采超前支承压力（可达原岩应力2.5~3.2倍）剪切挤压下，煤壁浅部发生严重剪切破坏，极易顺着滑移线向前大面积倾泻式塌落，形成深度达1.5~2.5米的巨大片帮空洞。煤壁一旦片帮，液压支架挑梁前方顶板失去支撑发生大面积空顶漏顶，上位坚硬岩层像巨大跳板断裂直接砸在支架前梁上，导致立柱被动承载剧烈压酥爆缸。
3. 传统人工手柄操作时空滞后拖垮跟机节奏：在采煤机以每分钟10~15米高速截割时，每过1分钟就需要连续完成推溜、降架、移架、升架、打护帮板等一系列繁琐动作。人工手柄操作不仅劳动强度极大，且工人在粉尘飞扬、高压煤炮频发环境下难以看清支架位姿，往往出现“采煤机跑出几十米、后方支架还没跟上”的危险空顶敞跑现象，极易引发冒顶埋机惨案。

管好超大采高综采面，绝不能靠人工拿手柄去硬抗，而必须采取“高速总线电液控制全自动成组跟机 + 动态初撑力智能补压保承载 + 空间姿态传感器多轴防倒主动干预”的现代化数字液压控制防线。关于综采面三机协同与智能截割技术，亦可参阅综采工作面采煤机惯性导航记忆截割实操指南及采煤机与转载点智能喷雾降尘技术规范。

超大采高液压支架在工作面排列成一堵长达200~350米的“钢铁钢铁长城”，其控制核心在于让每一台支架能够自适应感知采煤机位置、顶板压力及自身倾角，实现成组协同动作。

如图1所示，整套电液控制系统在综采面构建起毫秒级响应的网络协同闭环：

• 采煤机红外无线精准定位与动态动作窗：采煤机机身前后安装双向防爆红外发射机，沿线每台液压支架前梁下安装红外接收传感器。系统实时捕捉滚筒截割的绝对物理架号，并在采煤机前后动态划分出“超前收护帮板区”、“滚筒截割过渡区”、“滞后降架移架升架区”以及“滞后15~20架顺序推溜区”，动作窗口随采煤机牵引速度自动伸缩。
• 成组自适应降柱-拉架-升柱-打帮时序控制：当进入移架窗时，支架电液主控器驱动大流量先导电磁阀输出液压油。采用“微降快拉”策略，降架高度精确控制在150~200mm（既避免顶板大面积下沉，又防止顶梁摩擦刮扯锚网）；推移千斤顶以全流量快速拉架到位；随后双立柱快速升起并达到设计初撑力；护帮板千斤顶分级展开，紧紧贴合煤壁表面，整套循环在6~8秒内一气呵成。
• 双向姿态倾角传感器与底调防倒反拉力平衡：每台支架的顶梁、掩护梁及底座上均安装三轴MEMS动态倾角传感器，实时监测支架前倾角、横向侧倾角及顶底梁相对扭曲角。当相邻两架支架横向夹角超过2.5度时，系统自动判定存在倾倒危险，立即驱动底座两侧的液压底调千斤顶与防倒反拉千斤顶主动发力纠偏，将倾斜支架强行拉回铅垂位姿，彻底杜绝连锁倒架。

在超大采高环境下，液压支架的稳定可靠依赖于严格的现场安装标定与施工操作规程。

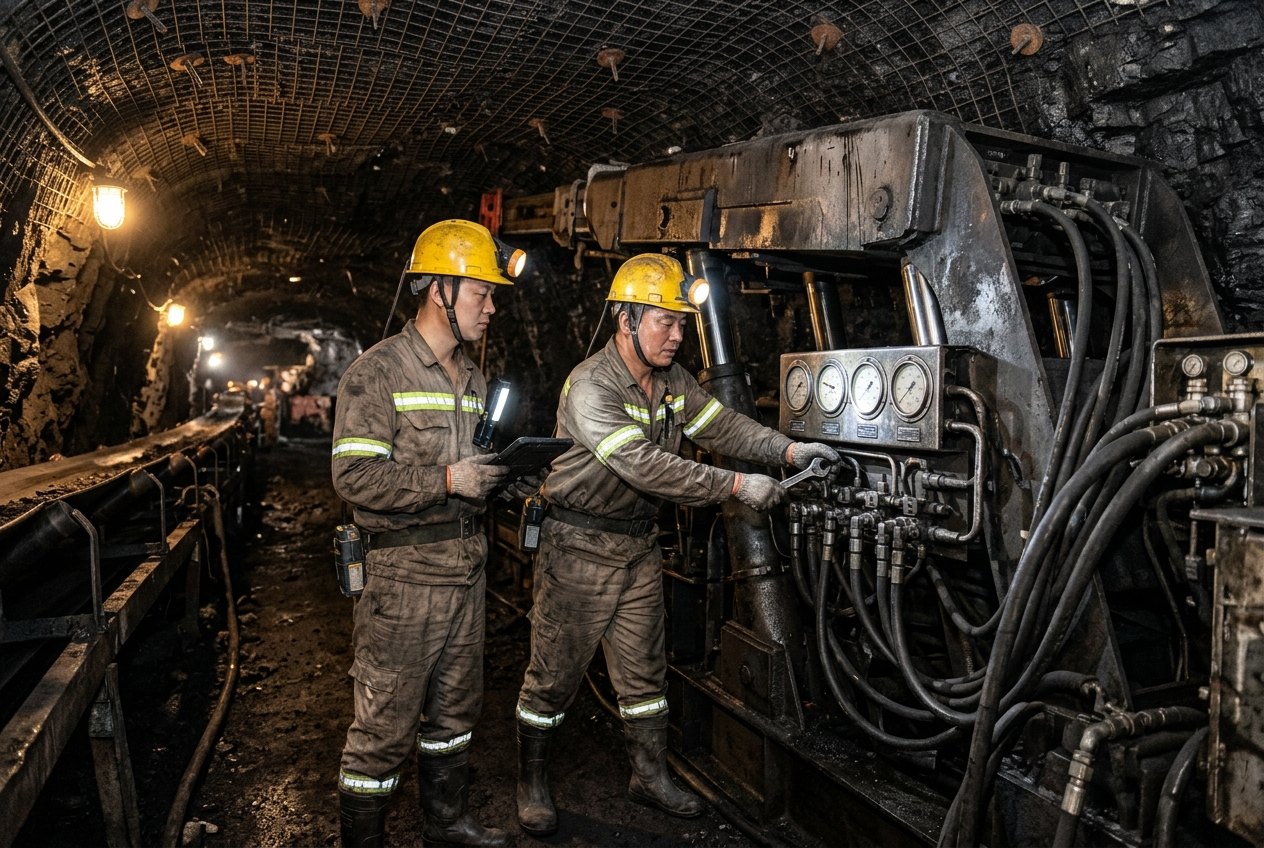

如图2所示，现场按标准作业循环实施自动化采煤与支护协同作业：

1. 工作面超大流量集中供液系统保压标定：采用地面或采区联巷大型乳化液泵站，配备3台 $BRW-630/37.5$ 型五柱塞高压泵（两用一备），集中供液压力设定在31.5~33.0MPa，总供液流量突破1200L/min。工作面主供液管道采用DN65超高压无缝高压胶管，回液管采用DN75大通径管路，保证多架同时移架时末端供液压力跌落不超过15%。
2. 采煤机割煤前超前分级收回护帮板：当采煤机距离本架前方3架（约4.5~5.0米）时，电液控系统发出预警声光提示，本架一级护帮板首先向上旋转收拢至水平，二级护帮板折叠收入挑梁滑槽内，为滚筒通过让出割煤空间；待滚筒刚一通过本架煤壁，后方0.5米处的护帮板立即以微动压力重新探出，以2~3MPa柔性预压力顶贴煤壁，防止端面发生大块片帮崩碎。
3. 邻架差动快速拉架与推移千斤顶推溜找直：采煤机后滚筒通过后5~7架，支架执行自动移架程序。控制器先驱动侧护板千斤顶微收50mm消除两帮摩擦挤压阻力；立柱快速微降，推移千斤顶以大流量强力收缩，驱动重达百吨的支架整体向前滑移一个截深（865mm）；支架到位后立柱立即升起并打至设计初撑力，随后侧护板重新伸出撑紧邻架。
4. 全工作面刮板输送机S型弯曲段曲线推溜找直：在采煤机后方15~20架范围，移架动作完全到位且立柱锁死后，推移千斤顶执行程序推溜。系统控制12~16台支架呈平滑的S型曲线依次向前推移刮板机槽，严禁单架突进造成溜槽哑铃销剪切破坏，保证整条工作面刮板输送机直线度偏差全长控制在 $\le 50\text{mm}$ 之内。

超大采高支架工作阻力大、管路通径粗，系统在承受剧烈顶板来压时，电液阀组抗污染能力与大流量安全阀排液能力是防范爆缸的核心。

装备选型必须具备顶尖的高压大流量与抗冲击指标：

• 大通径先导电磁控制阀组：选用矿用本安型高压先导电磁阀总成，主进液阀通径 $\ge DN25$，公称流量高达 $600 \sim 1000\text{L/min}$，响应动作时间 $\le 30\text{ms}$；内部采用特种硬质合金密封副，对乳化液杂质颗粒敏感度大幅降低，抗污染等级达到NAS 8级以上。
• 超大流量立柱过载防冲安全阀：每根双伸缩立柱主缸底均配置2组公称通径DN32的超大流量大通径安全阀，溢流起跳压力设定在42MPa，额定溢流排液流量突破 $1200\text{L/min}$，在遭遇采空区顶板大面积断裂强动载冲击波瞬间，安全阀能在3毫秒内瞬间全开卸荷，彻底吸收冲击能量，消除胀缸断缸风险。

在超大采高综采工作面推进过程中，一旦遭遇局部底板松软或顶板剧烈来压诱发支架倾斜咬架，跟班机电副队长与检修班长必须严格遵循以下应急处置五步法果断排障：

• 第一步：个别支架侧倾超标（倾角传感器报警横向偏斜 $>3.5^\circ$）应急处置
  集控台立即暂停采煤机牵引，将该区域支架控制模式从自动切换为“单架本安手动干预模式”；严禁盲目降架，防止重力倾覆力矩进一步增大导致失稳倾倒。
• 第二步：启动底座调架千斤顶与防倒反拉机构主动平衡复位应急处置
  检修工进入倾斜支架后方安全脚手板，操作底调液压手柄，先向倾斜反方向打起底座挑角千斤顶垫平底板；随后启动相邻正常支架上的防倒拉杆千斤顶，施加200kN反向抗倾拉力，平稳将支架顶梁拉回正中水平位置。
• 第三步：支架间侧护板严重咬死咬架无法伸缩应急处置
  将相咬的两台支架立柱压力同时微降至5MPa低压保持状态；驱动推移千斤顶微动前后抽动差动位移50mm，利用滑动摩擦间隙震开咬死钢板；对磨损变形处加注耐高压特种润滑脂后重新升架。
• 第四步：立柱智能补压系统频繁报漏或初撑力不足应急处置
  巡检工使用便携式超声探伤与流量计排查双向液压锁与机械截止阀，若发现双向液压锁阀芯密封圈挤出破损，立刻更换预装备用阀块；同时冲洗供液滤网，启动备用变频增压泵恢复31.5MPa主管压力。
• 第五步：工作面煤壁大面积深部片帮冒顶空顶应急处置
  人员立刻退至支架挑梁下方安全空间；将前方支架伸缩挑梁全部打出至极限，护帮板翻转贴紧暴露煤壁；若顶板掉渣空顶超过0.5米，立即在顶梁上方铺设高强防撕裂金属菱形网与轻质马丽散聚氨酯树脂袋充填挤实，待围岩稳定后再恢复割煤。

超大采高支架在支撑8米高煤层覆岩时，顶板的压力变化与支架立柱初撑力的保持状态息息相关。初撑力不仅是衡量支架主动支撑围岩的关键指标，更是防止顶板早期离层下沉的决定性防线。

如图4所示，中国矿大机械与液压实验室通过对7.5米超大采高支架整机多轴力学台架测试与井下300个工作循环连续监测，得出了清晰的力学演化规律：

1. 初撑力不足诱发顶板离层恶性循环：当立柱初撑力仅达到额定值的50%（约12MPa）时，顶板直接顶在移架后10分钟内产生快速离层，下沉速率高达 $12\text{mm/h}$，破碎岩层将巨大下坠动载压在支架前梁上，导致支架端面冒顶率高达32%；而推行电液控“主动循环智能补压”后，系统每隔3分钟自动巡检立柱下腔压力，低于24MPa时微阀自动开启补液0.5秒补至26MPa，顶板初期离层率直降88%，端面完好率保持在95%以上。
2. 重心投影轨迹与抗倾倒安全度校验：实验测定表明，两柱掩护式支架在采高从5.0米升至8.0米时，受煤壁反推力影响，顶梁载荷中心向后回转偏移达420mm。底座接触比压在后部出现严重应力集中峰值（达到4.2MPa），容易造成底板被局部压穿压酥而下沉倾斜。通过底调机构与四连杆机构的刚性优化，使整机在极限采高下重心垂直投影始终落在底座长度的中间黄金35%~65%核心区域，消除了倾倒动能。

以某大型智能化标杆煤矿7.5米超大采高综采工作面为例，工作面长度320米，推进长度3500米，原煤储量达1650万吨，共布置175架工作阻力21000kN超重型液压支架。全套应用智能电液控与自动化跟机系统前后，全矿技术经济指标形成了显著的飞跃。

如表所示，虽然成套电液控制系统与高压大流量泵站的一次性采购投入数千万元，但在大幅提升原煤日产量、减少工作面人员伤亡风险及消除停产恶性事故损失方面，经济账本极其令人震撼：
