一、深部下组煤为什么不敢采？底板高承压奥灰水“顶穿隔水层”的突水机理
在我国华北、黄淮及晋陕蒙接壤带的众多主力矿区，随着上部浅层优质煤层逐渐枯竭，开采重心纷纷转向太原组、山西组下部的深部下组煤（如太原组8号、9号、11号及15号煤层）。然而，在这些煤层底板下方仅15~45米处，就潜伏着被称为“煤矿第一水老虎”的奥陶系灰岩巨厚岩溶裂隙承压含水层（简称奥灰水）。
下组煤带压开采面临三重极其凶险的物理力学挑战：
- 水头压力极高而有效隔水层极薄：进入-500米至-950米开采深度后，底板奥灰含水层静水压力普遍高达 $5.0\sim10.5 ext{MPa}$（相当于每平方米底板岩石下方顶着500~1050吨的向上水推力），而煤层底板至奥灰顶界面之间的本溪组铝土质泥岩隔水层厚度往往只有18~32米。
- 采动底板破坏带直接削薄隔水屏障：综采工作面回采推进时，采空区底板在支承压力卸载与水平剪切应力作用下会产生深达12~22米的“采动导水破坏带”。原本30米厚的底板隔水层被上方的采动破坏带砍掉一半，下方又承受着数兆帕奥灰高压水的劈裂楔入，极易突破《煤矿防治水细则》规定的突水系数临界值（构造发育区 $T_s \le 0.06 ext{MPa/m}$，完整底板区 $T_s \le 0.10 ext{MPa/m}$）。
- 隐伏导水陷落柱与小断层防不胜防：华北型煤田奥灰岩溶发育极不均一，一旦工作面内部存在未被探明的隐伏导水岩溶陷落柱或落差仅3~5米的张性断层，高压奥灰水就会顺着构造破碎带以每秒数十立方米的流量瞬间冲溃底板，在几小时内造成工作面乃至全矿井淹井。
传统“井下打钻局部注浆”受制于巷道掘进后才施工、钻孔有效覆盖半径小、井下空间无法布置超高压大排量注浆泵组等先天局限，始终处于“头痛医头、边掘边治”的被动防线。唯有在地面未采先治，采用地面定向钻孔超前区域注浆改造，给煤层底板下方铺设一层30~50米厚的“人工钢筋混凝土水平防渗帷幕”，才能从源头上根除奥灰水害。关于井上下联合防治水与覆岩注浆的更多系统架构，可参阅覆岩隔离注浆与保水开采全景专题及导水裂隙带高度动态实测与离层阻隔实战指南。
二、地面“一主多支”羽毛状水平定向钻孔靶向布网与MWD随钻受控轨迹
地面超前区域治理的核心工程利器，是将石油天然气领域的水平定向钻井技术引入煤矿防治水，在煤层底板以下特定层位（通常选在奥灰顶界面以下20~35米风化壳富水带，或底板大青、奥灰之间的薄层太原组灰岩）施工水平段长度达800~1500米的顺层羽毛状钻孔群。
如图1所示，地面区域治理钻孔设计彻底改变了过去“地面打百口直孔像扎针、孔间盲区漏网之鱼多”的弊端，严格遵循三大空间几何控制准则：
- 单井场簇式主孔与羽毛状多分支全覆盖：在地面仅需征用1~2个紧凑钻井场，利用ZDY15000LD或ZJ40/2250DB型车载电驱动水源钻机施工1个直导孔（一开、二开下套管固井封隔上部第四系松散层与基岩风化带）。随后在距离目标奥灰层位上方150~220米处下入螺杆马达造斜钻具，以 $2.5^\circ\sim3.5^\circ/30 ext{m}$ 的造斜率平滑着陆进入奥灰顶界面下25米黄金层位；在一个主孔内通过“侧钻开窗”技术向两侧依次施工8~14个平行或羽毛状水平分支孔，分支孔间距精准控制在40~60米，单井组即可100%严密覆盖整个采区（面积达 $0.8\sim1.5 ext{km}^2$）。
- MWD无线随钻测量与自然伽马（GR）地质导向：钻头后方紧连无磁钻铤与泥浆脉冲无线随钻测量系统（MWD）及随钻自然伽马探管。钻进过程中，每钻进3~9米即向地面司钻台实时回传井斜角、方位角、工具面向角及地层自然伽马值；一旦发现伽马值异常跳高（指示钻头逼近铝土质泥岩底板隔水层）或钻压骤降、泥浆全漏失（指示钻遇大型奥灰溶洞裂隙），司钻工程师立即微调螺杆工具面角，将水平孔轨迹始终锁死在目标层位 $\pm 0.8 ext{m}$ 的靶道走廊内。
- 跨断层与陷落柱靶向穿心加密：针对三维地震圈定的断层破碎带或疑似陷落柱靶区，设计加密分支孔以垂直于断层走向的角度“穿心横切”构造带，确保每一条导水张裂隙都被水平钻孔正面截断。
| 钻井工程阶段 | 井身结构与钻头直径 | 下入套管规格与固井工艺 | 核心工程目的与安全质量红线 |
|---|---|---|---|
| 一开表层直井段 | $\Phi311.2 ext{mm}$ 三牙轮钻头（深 $50\sim120 ext{m}$） | 下入 $\Phi244.5 ext{mm}$ 表层套管，全孔返浆固井 | 彻底封隔地表黄土层、流沙层与浅部潜水层，安装孔口防喷器底座 |
| 二开技术造斜段 | $\Phi215.9 ext{mm}$ PDC定向钻头（着陆入靶点） | 下入 $\Phi177.8 ext{mm}$ J55高抗挤技术套管，G级油井水泥固井 | 封隔煤系地层全部上部含水层与待采煤层，耐压检验 $\ge 18 ext{MPa}$ 不压漏 |
| 三开水平分支注浆段 | $\Phi152.4 ext{mm}$ 螺杆定向钻具（单支水平长 $600\sim1200 ext{m}$） | 裸眼分段钻进、分段止水高压注浆、扫孔复钻接力 | 轨迹始终位于奥灰顶界面下 $20\sim35 ext{m}$，分支间距 $50 ext{m}$，靶道偏差 $\le \pm 0.8 ext{m}$ |
三、分序分段下行式高压劈裂注浆改造与浆液流变动态调控
水平分支钻孔揭露奥灰岩溶裂隙后，如何把数万吨水泥与粉煤灰浆液均匀压入微细裂隙并顶替掉高压岩溶水，决定着区域改造的成败。

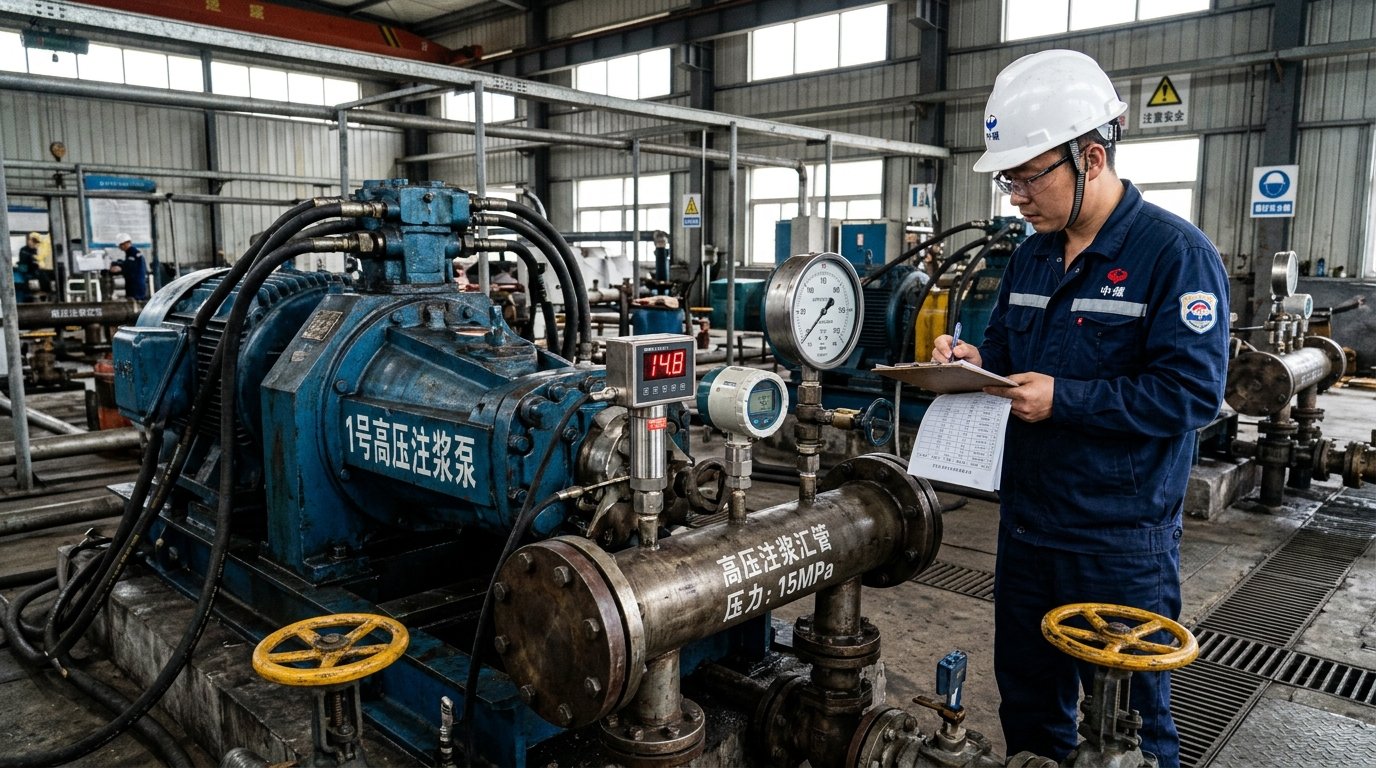

如图2所示，地面注浆站配备全自动高速射流制浆系统与3NB-1300/20型大排量超高压三缸往复式泥浆注浆泵组（额定最高工作压力20MPa，单台最大排量 $40\sim80 ext{m}^3/ ext{h}$），现场严格执行“下行式分段钻注结合 + 先稀后浓、先低压充填后高压劈裂”工艺：
- 下行式120米分段钻注铁律：在三开水平段钻进中，绝不能一次性把1000米水平孔打到底再笼统注浆（否则浆液只会顺着孔口附近一条大裂隙跑光，远端800米裂隙根本吃不到浆）。正确做法是每水平钻进100~120米，或者一旦遭遇钻井液全漏失（漏失量 $>15 ext{m}^3/ ext{h}$），立即提钻進行本段高压注浆；待本段注浆达到设计终压稳压合格、候凝24~36小时后，再下钻扫孔穿透水泥塞，继续向前钻进下一段120米，如此步步为营直至水平分支终孔。
- 三级浆液比重与黏度动态切换：
- 第一阶段（裂隙冲刷与远端渗透期）：注入水灰比 $1.5:1$（比重 $1.38 ext{g/cm}^3$）的稀水泥单液浆，利用其低黏度、高流动性钻入钻孔周边的微细张裂隙深处；
- 第二阶段（岩溶空腔大流量充填期）：当单孔吃浆量突破 $200 ext{m}^3$ 且孔口压力不起升时，说明钻遇大型溶洞或宽大断层带，立即切换为“水泥+二级粉煤灰”复合浆液（灰粉比 $3:7\sim4:6$，比重 $1.52\sim1.60 ext{g/cm}^3$），大幅降低吨浆材料成本并依靠粉煤灰球形微珠效应维持高泵送性；
- 第三阶段（高压劈裂挤密与锁口终孔期）：当孔口压力升至设计终压的 $70\%$ 时，切换为比重 $1.65\sim1.72 ext{g/cm}^3$ 的高浓纯水泥微膨胀浆液，利用高于奥灰静水压力 $2.0\sim2.5 ext{倍}$（孔口终压通常达 $10.0\sim15.0 ext{MPa}$）的超高压能量，将原生闭合微裂隙强行劈裂张开并压入高强水泥结石，对软弱泥质充填物产生强烈脱水压密效应。关于大流量制浆与管路防堵控制的更多工程经验，可参考榆林煤矸石浆液泵送管路阻力与防堵指南。
四、现场施工异常险情应急处置五步法与智能压流联锁
在深部高承压奥灰层开展超高压定向钻注作业，经常遭遇大型溶洞无底洞式漏失、高压涌水反喷、卡钻埋钻及邻近井下巷道跑浆等突发险情，现场必须严格落实工程应急处置五步法：
如图3所示，司钻班长与注浆总控室必须按以下五步规程果断处置突发状况：
- 第一步：钻遇极大型岩溶陷落柱“万吨吃浆不起压”应急处置：若单段连续注浆超过 $1500 ext{m}^3$ 孔口压力仍为零（甚至呈负压吸入状态），严禁无休止盲目灌注稀浆！应立即改为“间歇式双液速凝骨料投送法”：先通过孔口投砂漏斗随浓水泥浆同步投入粒径 $1\sim3 ext{mm}$ 的石英海砂与聚丙烯抗分散纤维，同时在孔口管汇并入体积比 $3\%\sim5\%$ 的水玻璃（硅酸钠）双液速凝剂，使浆液进入溶洞后在3~5分钟内迅速堆积成高强骨料坝体截断地下径流通道，待孔口起压后再恢复常规单液高压劈裂注浆。
- 第二步：钻遇高水头奥灰导水断层“孔口井涌反喷”应急处置：当深部奥灰承压水位高于地表井口标高（自流井区）或气水混合上窜引发井口泥浆猛烈外溢时，司钻必须在30秒内液控关闭井口FZ28-21型液压双闸板防喷器（半封闸板抱紧钻杆），通过节流压井管汇憋压平衡地层水压，随后立即配制比重 $1.45 ext{g/cm}^3$ 的重晶石加重泥浆或速凝高强水泥浆实施“反循环顶水压井注浆”，绝不允许高压奥灰水冲毁井场。
- 第三步：水平段断层破碎带“掉块卡钻与抱死”应急处置：在穿过断层泥与破碎角砾岩带时若发生钻具扭矩暴增、提下钻卡死，绝对禁止强行猛提拔断钻杆！应第一时间启动钻机顶部驱动液压震击器配合注入高效有机硅解卡润滑剂浸泡2小时；若仍无法解卡，则在卡点上方第一根无磁钻杆扣位实施“爆炸松扣或倒扣退钻”，随后下入水泥浆固封卡死残段，在卡点后方30米处重新侧钻开窗绕障通过。
- 第四步：地面超高压注浆引发邻近井下已掘巷道“底板冒浆或煤壁渗浆”应急处置：地面注浆期间，井下邻近采区必须安排专人每2小时巡视底板与巷帮。一旦发现井下巷道锚杆孔或底板裂隙冒出白色水泥浆，井下巡检员立即通过调度电话通知地面注浆站停泵降压，由地面改为掺入 $2\%$ 水玻璃的浓浆低排量间歇点注（注15分钟、停30分钟），待井下冒浆通道自凝封死后，再逐级恢复地面升压。
- 第五步：冬季严寒矿区地面高压注浆管路“冰堵与憋泵”预防处置：在陕北、内蒙、山西冬季 $-20^\circ ext{C}$ 施工时，所有地面输浆管汇与流量计外部必须包裹电伴热带与岩棉保温层，制浆池使用锅炉蒸汽预热温水（水温 $20\sim30^\circ ext{C}$）制浆；每次停泵间歇必须用压缩空气配合海绵清管球在3分钟内吹扫排空室外管线，杜绝管路冻结憋爆高压法兰。
五、注浆改造前后岩心力学测试、物探视电阻率与钻孔压水检验
地面超前区域注浆绝不能“注完算完、糊涂交账”，每一处治理工作面在掘进和回采前，必须经过严格的物探、钻探取芯与井下验证钻孔三重刚性验收。
如图4所示，当全工作面所有水平分支孔完成注浆后，矿方在相邻两个原分支孔正中间（最薄弱地带）专门施工2~3个“地面及井下效果检验取芯孔”。取出的灰色奥陶系灰岩岩心中，原本张开度 $2\sim15 ext{mm}$ 的溶蚀裂隙与方解石脉空隙被灰白色高密度水泥结石体100%严密嵌满咬合。实验室测试与现场物探对比数据如下：
| 检验评价维度与核心指标 | 区域超前注浆改造前（原始状态） | 地面定向钻孔区域高压注浆改造后 | 《煤矿防治水细则》验收合格标准 |
|---|---|---|---|
| 奥灰顶界面30m改造层段钻孔单位涌水量 $q$ | $1.85 \sim 4.60 ext{ L/(s}\cdot ext{m)}$（强富水~极强富水） | $0.002 \sim 0.015 ext{ L/(s}\cdot ext{m)}$（极弱富水/等效隔水） | 必须降为弱富水以下（$q < 0.1 ext{ L/(s}\cdot ext{m)}$） |
| 岩体渗透系数 $K$ 与透水率（吕荣值 $Lu$） | $K = 3.8 imes10^{-4} ext{ cm/s}$，透水率 $42 ext{ Lu}$ | $K = 1.4 imes10^{-7} ext{ cm/s}$，透水率 $0.45 ext{ Lu}$ | 防渗帷幕标准透水率必须 $< 1.0 ext{ Lu}$，抗渗提升1000倍 |
| 有效隔水层计算厚度 $M_{eff}$ 与突水系数 $T_s$ | 原始泥岩隔水层仅 $24 ext{m}$，$T_s = 0.27 ext{ MPa/m}$（极度危险） | 叠加30m奥灰改造层后 $M_{eff} = 54 ext{m}$，$T_s = 0.048 ext{ MPa/m}$ | 构造发育区 $T_s \le 0.06 ext{ MPa/m}$，彻底达标解除红线 |
ho_s$** | 存在5处明显低阻富水异常区（$
ho_s < 12\ \Omega\cdot ext{m}$） | 全域视电阻率均匀升至 **$
ho_s > 65\ \Omega\cdot ext{m}$**，低阻区100%消失 | 物探低阻富水异常区消除率必须达到 $100\%$ |
六、深部6.5MPa高承压水矿井区域治水工程账本与安全回采复盘
以冀中与豫北某深部主力矿井2908下组煤工作面（开采太原组九煤，埋深-680米，底板承受6.5MPa奥灰高压水，工作面内发育1个长轴85米的隐伏岩溶陷落柱X3及两条贯穿断层，压覆优质焦煤185万吨）为例。在实施地面1主10分支（累计水平钻进进尺9,850米，注浆水泥及粉煤灰干料4.2万吨）超前区域治理后，工作面实现了滴水不漏的安全高效推采。
如图5所示，在完成地面注浆改造后，矿方还在工作面回采期间同步部署了底板微震实时监测网（可参考煤矿冲击地压与深部底板微震多参量联合监测预警指南及煤矿主排水智能调峰填谷与水锤监测指南），实测回采期间底板微破裂深度被严格锁定在煤层底板以下16.5米以内，距离下方奥灰高压水顶界面始终保持着37.5米厚的高强注浆固结安全岩帽。全项目综合投入产出账本如下：
- 解放呆滞煤量直接产值：彻底解放原本因突水系数超标及陷落柱威胁而被列为“禁采区”的185万吨主焦煤，按吨煤售价1,150元、吨煤净利380元核算，直接创造采煤净利润 7.03亿元；
- 治理工程直接投资对账：地面定向钻井工程费（9850米进尺）约2,650万元 + 4.2万吨水泥粉煤灰制浆注浆费约2,520万元 + 物探检验与微震监测费330万元，治理总投入 5,500万元（折合吨煤治水成本仅 29.7元/吨）；
- 矿井长期排水电费节省：邻近未做地面区域治理的老采区，因底板淋水与疏水降压常年维持 $650 ext{m}^3/ ext{h}$ 的井下涌水量，每年仅主排水电费就高达2,100万元；而2908工作面实施超前源头封堵后，回采期工作面总涌水量不足 $8 ext{m}^3/ ext{h}$，仅排水电费一年即净省 1,850万元，同时彻底保护了区域地下奥灰岩溶水资源。
七、常见问题解答 FAQ
答： 这取决于矿区的具体地质水文结构，行业内分为两种经典模式：一是以邯邢、焦作、淮北为代表的“奥灰顶界面下风化壳改造模式”（当本溪组泥岩较薄且无中间薄层灰岩时，水平孔布置在奥灰顶界面以下20~35米的岩溶裂隙发育带，将该段强含水层注浆改造成30米厚的人工隔水层，直接加厚底板）；二是以两淮、鲁西南为代表的“太原组薄层灰岩（如大青、三灰）改造模式”（当煤层与奥灰之间存在直接充水的薄层灰岩时，水平孔精准穿行于薄层灰岩内部，既切断奥灰向上越流补给的垂向通道，又消除薄层灰岩自身静储量）。绝不能把水平孔打在紧贴煤层底板0~12米的采动导水破坏带泥岩内，否则不仅泥岩吃浆量极小难以扩散，且回采时容易压断注浆结石体。
答： 只要严格遵循“层位深度控制 + 固井封隔 + 压力梯度监控”三原则，完全不会破坏上方煤层：第一，三开水平注浆段位于煤层底板下方45~65米深处，上方隔着致密的铝土质泥岩与砂岩；第二，二开 $\Phi177.8 ext{mm}$ 技术套管已经将上部煤层段完全固井封死；第三，注浆高压主要消耗在克服6~8MPa的奥灰静水压力和劈裂深部灰岩裂隙上，浆液在灰岩高渗透通道内优先顺层水平扩展（水平扩散半径可达35~50米），向上垂直爬升高度一般不超过15~20米，正好在触及本溪组泥岩底界时自然止步，起到“托底加固”而非“穿顶破坏”的作用。
答： 针对大型导水岩溶陷落柱，严禁只在单一平面打1条孔穿过！必须采取“立体三层靶向封堵法（塞帽+腰斩+断根）”：第一层在奥灰顶界面以下30米处施工2~3个分支孔穿过陷落柱根部，实施高压帷幕注浆“斩断奥灰水源补给根部”；第二层在煤层底板下方20~25米的本溪组层位施工2个分支孔横穿柱体中部，构筑高强钢筋混凝土式“止水塞腰部”；第三层针对陷落柱进入煤层顶底板的边缘破碎带加密补注纯水泥浆。三层立体封堵完成后，必须专门施工1个穿柱斜孔从顶到底连续取芯并做15MPa高压压水试验，确认透水率 $<0.5 ext{Lu}$ 后方可允许工作面安全直接推过陷落柱。
八、技术决策与现场落地行动清单
为全面落实《煤矿防治水细则》“预测预报、有疑必探、先探后掘、先治后采”十六字方针，受底板奥灰水威胁矿井应立即推进以下三项工作：
📋 行动清单 1：全面复核采区底板突水系数等值线图与隐伏构造清册
- 组织地测防治水科对未来3~5年接续采区的奥灰静水压力、本溪组有效隔水层厚度进行逐块段复算；
- 凡突水系数 $T_s > 0.06 ext{MPa/m}$ 或三维地震提示存在疑似陷落柱、断层交汇区的块段，一律划入地面超前区域治理红线台账。
📊 行动清单 2：科学规划地面钻井场位置与“一井多用”分支孔网设计
- 结合矿区地表地形、农田林地红线与采区边界，超前12~18个月选定地面中心钻井场，确保在顺槽掘进前完成全部钻注工程；
- 推行水泥+电厂粉煤灰复合制浆工艺，在保障结石体28天抗压强度 $\ge 12 ext{MPa}$ 的前提下将吨浆材料成本降低 $30\%\sim38\%$。
💬 行动清单 3：建立“物探+钻探取芯+微震监测”三保险刚性验收闭环
- 严格执行未完成井下验证钻孔、未取得专家组安全回采评价报告严禁掘进的一票否决制度；
