煤矿导水裂隙带高度动态实测与保水采煤覆岩离层阻隔工程实战指南

一句话回答： 针对黄河流域中上游陕北榆林、神府及鄂尔多斯等生态极其脆弱的富煤地区，在特厚煤层大采高综采过程中面临的“采后顶板覆岩塌落剧烈、导水裂隙带向上裂穿红土隔水层、上伏侏罗系及白垩系主力含水层被抽干漏失，甚至诱发恶性突水溃砂灾害”等严峻生态与开采冲突，煤炭企业必须彻底告别长年套用《三下规程》静态经验公式盲目估算裂高的高风险做法。必须确立以“井上下钻孔双端封堵注水测漏法结合微震三维破裂云图动态实测导水裂隙发育顶点”为精准科学判据，依托“覆岩主关键层稳定性判定与亚关键层下位离层超高浓度粉煤灰/矸石微膨胀注浆充填阻水”，构建地下水流场“扰而不漏、离而不穿”的保水采煤本质安全屏障。

---

一、黄河流域煤炭基地的生态红线：保水开采从“选修课”升级为“必修课”

黄土高原与毛乌素沙地交汇区是中国最重要的能源金三角，探明煤炭储量占全国的三分之一以上。然而，该区域水资源极度匮乏，年降雨量仅350毫米至450毫米，而地表年蒸发量高达2000毫米以上。地表极其脆弱的植被生长完全依赖地表向下数十米范围内的风积沙潜水含水层与萨拉乌苏组含水层。

1.1 传统经验估算导致的重大工程误判

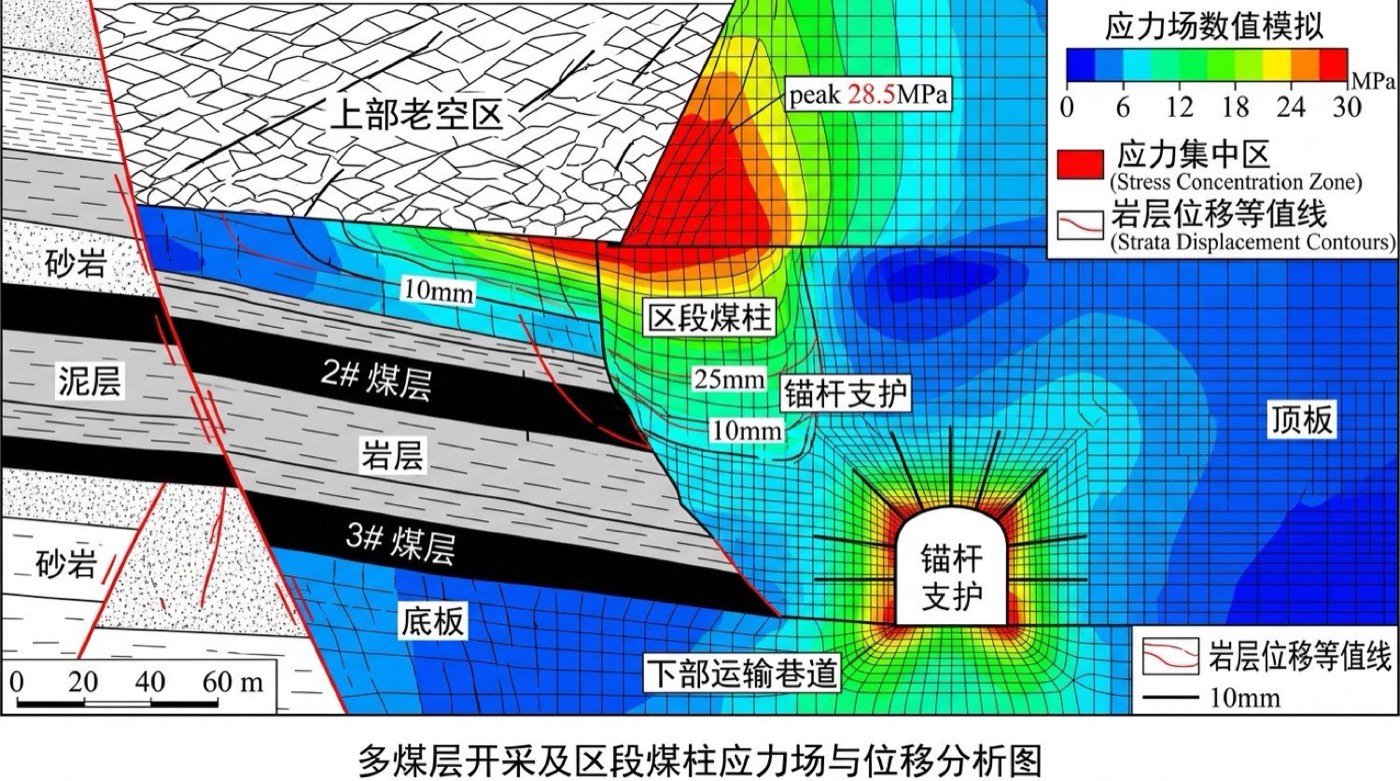

在煤矿开采设计中，覆岩破断通常自下而上形成经典的“上三带”：垮落带、导水裂隙带与弯曲下沉带。一旦导水裂隙带的最高顶点穿透了中间的粘土隔水层，直通上覆含水层，就会像拔掉浴缸塞子一样，导致宝贵的地下水沿着纵横交错的裂缝疯狂漏入井下采空区：

1. 经验公式“严重失灵”引发突水：老版规范中的“裂采比”（导水裂隙带高度与采高的比值）公式，大多基于华东、华北中小采高（采高小于3米）的中硬岩层统计数据得出，计算出的裂采比通常仅为15至20倍。而在陕北神府矿区浅埋深、特厚煤层（采高达6米至8米）、基岩薄且风化严重的特殊地质条件下，实际测定的裂采比经常暴增至28倍至35倍！很多矿井盲目套用老公式认为“裂隙带到不了含水层”，结果放炮割煤数天后便发生上万立方米顶板特大涌水，混杂大量流砂冲垮工作面；
2. 地表地下水位断崖式下降：由于未能有效阻断导水裂隙，周边数平方公里范围内的地下水位在数月内剧烈下降数十米，泉眼干涸、地表林草大面积枯黄枯死，面临极其严厉的中央生态环境保护督察通报与高额生态环境索赔；
3. 绿色矿山达标“一票否决”：新版绿色矿山与水土保持核验标准明确将“地下水含水层保护与矿井涌水减量化”列为刚性硬指标，缺乏导水裂隙实测与保水措施的矿井无法通过产能核增与安全质量标准化考核。

地质总工常感慨：“在陕北采煤，采的是乌金，守的是清泉。裂隙带多往上窜十米，水流干了，绿洲就变成沙漠，这笔生态账我们谁也赔不起。”

---

二、导水裂隙带高度动态实测：从经验估算走向原位高精度测试

要想防住水，首先必须精准探明“裂隙最高究竟爬到了哪一层”。原位现场实测是终结一切争议与侥幸的黄金标准。

2.1 地面钻孔双端封堵注水测漏法（经典黄金判据）

地面垂直勘探钻孔双端封堵测漏法，是行业公认测试精度最高、数据最无可辩驳的工程实测手段：

1. 测试原理与双端封堵器结构：

• 在采煤工作面回采前后，分别在工作面正上方地表施工观测钻孔，全孔下入带刻度钻杆；
• 探头核心由上下两个长度1.0米的高承压橡胶充气胶囊膨胀塞组成，两塞之间留设固定长度为2.5米的测试隔离腔；

1. 自上而下逐段分级测漏实操：

• 通过高压氮气管路向上下两端胶囊注入高压气体，使橡胶塞横向剧烈膨胀紧紧贴死钻孔裸眼孔壁，彻底隔离出独立的测试密封段；
• 利用高压水泵向中间隔离腔内注入恒压洁净水（维持恒定水压0.2兆帕至0.3兆帕），高精度电磁流量计连续记录5分钟内的稳定漏水量；

1. 导水裂隙带顶点的突变拐点识别：

• 在未破坏的弯曲下沉带完整岩层段，钻孔漏水量极小（单位长度注入漏水率通常小于0.05升/分·米）；
• 当测试段下移进入导水裂隙带最顶部的微裂隙边缘时，漏水速率呈现阶梯式突增（漏水率骤增至0.5升至2.0升/分·米以上）；
• 一旦深入到破裂严重的裂隙带核心区，注入的高压水在数秒内漏失一空甚至无法建立起稳定水压。流量计漏失率曲线发生拐点突变的最高标高，即为该工作面导水裂隙带顶部的真实物理边界。

2.2 钻孔全景高清超声光学电视成像窥视

在注水测漏的同时，向孔内下入矿用防爆多功能智能数字全景钻孔窥视仪：

• 探头集成360度环形鱼眼镜头与超声波测厚扫描传感器，实时生成整个钻孔内壁的展开全景彩色真彩色图谱；
• 能够清晰放大肉眼可见的微小张开裂隙（精确识别0.1毫米以上的离层裂隙、水平错动裂隙与竖向剪切张拉裂隙）；
• 结合超声波反射回波时间差，精确计算出岩石深部隐伏裂隙的深度、走向与倾角，与注水测漏数据相互印证，彻底消除单一手段的测量误差。

---

三、覆岩“关键层”结构破断力学判据与保水开采分区

导水裂隙的垂直向上扩展并非匀速上升，而是受到覆岩中厚坚硬岩层（主关键层与亚关键层）的强力控制。

3.1 钱鸣高院士“关键层”理论在保水采煤中的核心应用

中国矿业大学钱鸣高院士团队提出的覆岩关键层理论揭示：

• 如果采煤工作面上覆岩层中存在一层厚度大、强度高、连续性好的硬砂岩或红土层（主关键层），只要该关键层在采动影响下不发生破断，其控制的上方所有软弱土层和含水层就只会产生整体均匀的微弯曲下沉，而绝不会产生贯通性的拉张裂缝；
• 此时，导水裂隙带的高度被硬生生阻挡截断在该关键层的底板下方，含水层的水一滴也漏不下来，实现天然保水；
• 只有当工作面推进长度超过了主关键层的极限断裂跨距，硬岩层失稳发生破断“砌体梁”结构坍塌，贯通性裂隙才会瞬间冲破防线直达含水层。

3.2 保水开采三维工程地质适宜性分区模型

技术团队必须在开采前绘制全矿井“保水采煤适宜性评价等值线图”：

1. 天然安全保水区：有效基岩隔水层厚度远大于实测最大导水裂隙带高度（安全隔水系数大于3.0），可采取全厚度快速综合机械化开采；
2. 可控工程保水区：隔水层厚度处于临界边界（安全隔水系数在1.2至2.0之间），单独自然开采必然漏水，但通过覆岩离层注浆或充填置换减沉工程，能够保住关键层完整性；
3. 极度脆弱禁采/限采区：松散流砂层直接覆盖在薄基岩上，裂隙带必定全贯通，严禁大采高全垮落开采，必须采用条带充填或保水房柱开采。

---

四、覆岩离层注浆阻水减沉：给地层骨折处打入“高压骨水泥”

对于处于“可控工程保水区”的厚煤层矿井，最经济成熟的技术路径正是地面钻孔覆岩高位离层注浆技术。

4.1 离层空间的瞬态萌生与“时空窗口”捕捉

当工作面割煤推进后，下部软弱岩层率先垮落，而上部坚硬主关键层由于抗弯刚度大发生滞后弯曲，在硬岩层底板与软岩层顶板之间瞬间张开一个高度为0.5米至1.5米、平面延伸数百米的扁平“透镜体空腔”（称为离层空间）：

• 这个离层空间存在的时间极其短暂（通常仅随工作面推进维持15天至30天）；
• 必须抢在硬关键层失去支撑发生整体脆性破断之前，将高浓度浆液强力压入这个空腔中。

4.2 高浓度微膨胀粉煤灰-煤矸石浆体压注工艺

地面注浆站通过定向大口径钻孔，向离层空腔实施超高浓度连续压注：

1. 浆液材料配方精选：以电厂粉煤灰或洗选磨细煤矸石粉为主料（固相质量浓度达到72%至78%），复配3%水泥熟料与0.5%微膨胀减水剂，要求浆液具备超强的自流平扩散性与微膨胀特性；
2. 梯级升压充填饱满度控制：

• 初期自流充填阶段：浆液顺钻孔自重高速灌入，孔口压力保持微负压或微正压（小于0.5兆帕）；
• 中期承压扩散阶段：离层腔体逐渐被浆体充满，孔口泵送压力逐步升至2.5兆帕至4.0兆帕，浆液强力向四周微细裂隙深部劈裂充填；
• 终期封孔保压阶段：孔口压力突增至基岩静水压力的1.2倍至1.5倍（通常达到6.0兆帕至8.0兆帕）并恒压保持30分钟以上，判定离层充盈度达到95%以上，立即终结注浆。

注进去的高浓度浆体脱水结晶硬化后，形成一块厚达1米以上、抗压强度大于10兆帕的高强度人造岩石结晶隔水垫层。这块人造垫层犹如一剂微膨胀的“骨水泥”，紧紧托举住了上方的主关键层，阻止其发生破断失稳，同时彻底阻断了一切向上贯通的导水裂缝通道。

---

五、保水采煤顶板离层注浆浆液配比流变特性与微膨胀固结试验

离层注浆不是盲目往地下灌泥浆，必须确保浆液在千米管道中流得动、在离层空隙中铺得平、在硬化后不干缩漏水。

5.1 固相高浓度浆体的流变特性与长距离管道摩阻控制

制浆车间采用电厂脱硫粉煤灰、超细洗选煤矸石粉与高标号普通硅酸盐水泥复配成高浓度非牛顿流体：

• 流变参数窗口标定：实验室采用旋转黏度计与流变仪测定，控制浆液塑性黏度在 18 至 28 毫帕·秒之间，屈服应力控制在 6 至 12 帕。这种状态下的浆体呈现出优异的“剪切变稀”假塑性流体特征，高压泵送时阻力极低，犹如流动性极佳的牙膏，一旦停止流动又能迅速保持悬浮，杜绝大颗粒粗砂快速沉降堵管；
• 自流平扩散试验：现场采用截锥坍落度筒测试，新鲜浆液自流扩散度必须稳定在 220 毫米至 260 毫米之间，确保浆液顺钻孔倾泻入离层薄腔后，依靠自身重力能够像水库自流平一样铺展开来，横向扩散半径突破 150 米以上。

5.2 微膨胀结石率与抗渗固结体微观晶体结构测试

常规水泥浆凝固脱水时会发生 1.5% 至 3% 的体积干缩，若在离层空腔顶部留下缝隙，隔水防线将功亏一篑。技术团队在配方中复配 0.5% 硫铝酸钙类微膨胀剂：

• 微膨胀性能实测：固结体在水养护 14 天龄期内的限制膨胀率稳定在万分之五至万分之八，浆液在离层空腔中发生自应力微膨胀，紧紧咬合咬实上覆坚硬砂岩底面，彻底消除离层接触缝；
• 结石率与泌水率指标：高浓度浆体静置 2 小时后的结石率达到 98.5% 以上，析水率（泌水率）严格控制在 1.5% 以内，杜绝空腔积水形成渗流通道；
• 岩石力学与渗透率检测：经钻孔对固结体取芯测试，固结人造岩层 28 天单轴抗压强度达到 12.8 兆帕，抗剪强度达到 3.6 兆帕，三轴渗透系数低于每秒 10 的负 9 次方厘米，完全达到致密不透水岩层标准。

---

六、地下水动态遥测管网与含水层渗漏自愈合评估

保水采煤工程的效果，最终由地下水流场的真实水位和水质数据说了算。

6.1 覆盖矿区全域的北斗/5G地下水在线遥测井群

矿企在工作面推进影响边界内外，布设梯级地下水观测孔网：

• 目标层分层封孔监测：分别在第四系风积沙潜水层、侏罗系直罗组中粗砂岩强含水层、风化基岩弱含水层内下设高精度数字压力水位计与水温变送器；
• 遥测数据秒级直连：搭载太阳能供电板与北斗短报文/5G通信天线，每隔1小时自动上传一组水位标高、水温及水质电导率数据，在三维数字地图上动态绘制出地下水漏斗曲面等值线。

6.2 粘土隔水层受潮微膨胀“自愈合（Self-Healing）”机理验证

长期的实测研究发现，很多覆岩在注浆阻水保护后，水流并没有持续漏失：

• 这是因为中间层赋存的白垩系、侏罗系中厚泥岩及红土层富含伊利石、蒙脱石黏土矿物；
• 只要导水裂隙带没有将其彻底拉扯撕裂，在地下水微量浸润与深部侧向地应力重新压实作用下，黏土矿物会吸水发生体积膨胀（自由膨胀率达30%至60%），将微裂缝自动挤压闭合封堵；
• 观测井数据显示，在经历初期微幅扰动后，地下水位在采后3至6个月内平稳回升至原始水位的95%以上，生态水循环系统完全实现自愈。

---

七、典型矿区工程落地案例剖析与生态经济全维对账

7.1 项目工程地质背景与初期严峻危机

陕北榆林神府矿区某年产1500万吨超大型现代化绿色标杆矿井，主采2号煤层，煤层平均赋存厚度6.5米，煤层顶板埋深仅140米至180米，属于极其典型的超浅埋深特厚煤层开采。

基岩上方覆盖有厚度20米至35米的第四系萨拉乌苏组强潜水含水层，是周边数十万亩红柳沙棘林带与居民生活水源的唯一补给源。

首采工作面初期曾遭遇惨痛险情：

• 采用常规大采高一次采全厚垮落开采，由于基岩薄且采高达6.5米，顶板剧烈大面积塌陷；
• 导水裂隙带直接裂透地表，萨拉乌苏组含水层水夹杂着大量泥砂顺着裂缝疯狂灌入采空区，涌水量瞬间飙升至每小时2600立方米，导致全工作面被流砂淤埋停产22天；
• 地表形成深达4米至6米的巨大沉陷台阶裂缝，周边地下水位瞬间干涸下降逾18米，面临沉重的行政处罚与生态复垦压力。

7.2 导水裂隙实测与主关键层离层注浆保水方案实施

新任总工程师联合煤炭科学研究院与中国矿业大学科研团队，果断实施保水技术体系重塑：

1. 原位钻孔动态实测标定：地表施工4处垂直测漏钻孔，运用双端封堵注水法与全景电视窥视，精准查明在6.5米大采高工况下，未受控的导水裂隙带极限高度高达162.5米（实测真实裂采比达到惊人的25.0倍）；
2. 确定关键层控制位态：查明在煤层上方78米处存在一层厚度达18.5米的中粒坚硬砂岩（主关键层），只要保住该硬砂岩不发生弯折断裂，裂隙带高度就能死死压制在78米以下；
3. 地面覆岩离层超高浓度注浆工程：在工作面回采前方沿走向每隔150米布置一口注浆孔，直接穿透至主关键层下伏离层带，注浆浓度控制在76%，累计注入粉煤灰与磨细洗矸浆体48万立方米；
4. 全天候地下水遥测网保障：地表外围建立12口水位水质长期监测井，北斗实时回传水文参数。

7.3 改造前后生态、安全与综合财务账本对比

工程实施并在后续三个千万吨级工作面全面推广后，水务局、自然资源局与矿财务部联合出具了详细的评估审计账本：

---

八、保水采煤与导水裂隙监测标准化自查清单（Checklist）

• 每循环交接·工作面实测涌水量与水质电导率排查——在顺槽排水水仓记录24小时涌水量读数，检测水质悬浮物与氯离子含量，防范顶板微量裂隙突发异常渗流；
• 每日排查·地面离层注浆孔口泵压与充盈量对账——核对当日注浆累计方量与干粉消耗，确认孔口终压达到设计要求标定静水压力的1.2倍以上；
• 每日排查·北斗地下水遥测井群动水位波动分析——在水务监控云端平台核对潜水含水层水位标高，当单日水位降深异常超过0.3米时，立即启动地质加密复核；
• 每旬专项·井下微震三维破裂云图破裂顶点拟合——调取微震空间定位事件，分析微震能量释放最高聚集带的垂直标高，确保岩石破裂带顶界与主关键层保持足够安全岩柱厚度；
• 每月标定·地表钻孔全景电视窥视与注水复测——在回采推过观测孔后，下入双端封堵测试仪复核裂隙带最终稳定闭合状态，形成采后地质鉴定归档资料；
• 每季复核·保水采煤适宜性等值线图动态修正——结合采掘采掘工程平面图实际推进边界与揭露断层走向，及时更新全矿井防水安全煤岩柱设计参数。

---

九、常见问题答疑（FAQ）

---

十、行动指引与专家支持清单

煤矿导水裂隙带实测与保水采煤覆岩离层阻隔，是一项涵盖水文地质勘查、岩层控制动力学、流体流变学及生态水资源平衡的跨学科重大工程。

• 阶段一：矿井水文地质与覆岩关键层精细化排查——采集全套钻孔岩心，测定力学参数，建立三维岩层赋存空间模型，明确主关键层位态与安全隔水系数；
• 阶段二：首采工作面导水裂隙带原位动态实测——实施地表双端堵水测漏孔施工与钻孔全景窥视，取得具有法定资质机构签章的实测裂采比专项权威报告；
• 阶段三：主关键层离层注浆阻隔保水工程设计——确定地面制浆站选址、大口径定向注浆井群布设、注浆压力控制曲线与材料配比优化；
• 阶段四：水资源在线遥测与绿色矿山保水采煤验收——建立全域地下水水位水质动态监测网，形成完整的保水采煤技术评价卷宗与水务合规验收闭环。
