一、为什么巷道里每隔30米都挂着顶板离层仪，还是会发生垮棚冒顶事故？
顶板事故（片帮、局部掉顶与大面积推垮型冒顶）长期占我国煤矿安全事故起数的 $30\%$ 以上。尤其是在泥岩、炭质页岩与薄层砂岩互层的复合顶板巷道、跨度超过 $7.5 ext{m}$ 的综采切眼与交岔点，以及受邻近工作面采动支承压力剧烈叠加影响的动压回采顺槽中，看似风平浪静的锚网喷支护顶板，有时会在短短十几分钟内伴随着几声沉闷的锚索崩断巨响，轰然垮落几十米长、数百吨重的顶板矸石。
很多矿长在事故复盘时百思不得其解：“巷道里明明按规程每隔30~50米就安设了机械式顶板离层指示仪，安全员每天也填报了巡检记录，为什么冒顶前一点征兆都没报出来？”深入解剖一线现场，传统顶板监测存在三大致命漏洞：
- 机械拉绳游标卡尺“卡死失灵”与人工仰头估读造假：传统机械牌板式顶板离层仪靠两根细钢丝绳拉动塑料刻度尺，在井下高湿、煤尘与喷浆水泥污染下，孔口导管极易生锈卡死，顶板明明已经下沉分离了 $60 ext{mm}$，塑料尺却纹丝不动；且巷道高达3.8~4.5米，巡检工在昏暗矿灯下站在地面仰头瞄一眼，5mm以内的加速突变根本看不出来，甚至出现“坐在井口抄昨天数据”的假台账。
- 只看离层位移、不看锚杆锚索“真实受力”，分不清是“正常让压”还是“端锚拔出失效”：顶板离层量小，并不代表一定安全；离层量大，有时是恒阻锚索正在发挥正常的让压支护功能。更凶险的是“隐蔽脱锚与假预紧”——当钻孔内淋水或煤泥污染导致树脂锚固剂失效时，锚索随顶板整层同步往下掉（浅部与深部相对离层读数几乎为零！），或者锚索载荷已经飙升至 $480 ext{kN}$ 濒临拉断破断极限（$520 ext{kN}$），单一离层仪对此完全是个“睁眼瞎”。
- 报警滞后于加速蠕变第三阶段：岩石力学蠕变规律表明，顶板从稳定变形进入加速破裂垮落往往只发生在冒顶前的最后2~8小时。传统人工一天一测（甚至三天一测）的离散采样，永远赶不上采动裂隙扩展的速度。
唯有将“双基点高精度数字顶板离层监测 + 锚杆/锚索载荷光纤光栅实时感知 + 孔内裂隙窥视 + 靶向补强注浆”融为一体，才能真正给巷道顶板装上24小时不眨眼的“重症监护仪”。有关深部软岩巷道恒阻支护与冲击地压应力联合监测，可参阅深部高地应力软岩巷道恒阻大变形锚索协同注浆支护指南及煤矿冲击地压“微震-地音-应力”多参量联合监测预警指南。
二、浅部与深部“双基点离层”力学判据及光纤光栅（FBG）锚杆索测力机理
要读懂顶板离层仪传回的数据，首先必须搞清楚“浅部基点”与“深部基点”分别锚固在顶板哪一层，以及它们各自代表的支护失效模式。

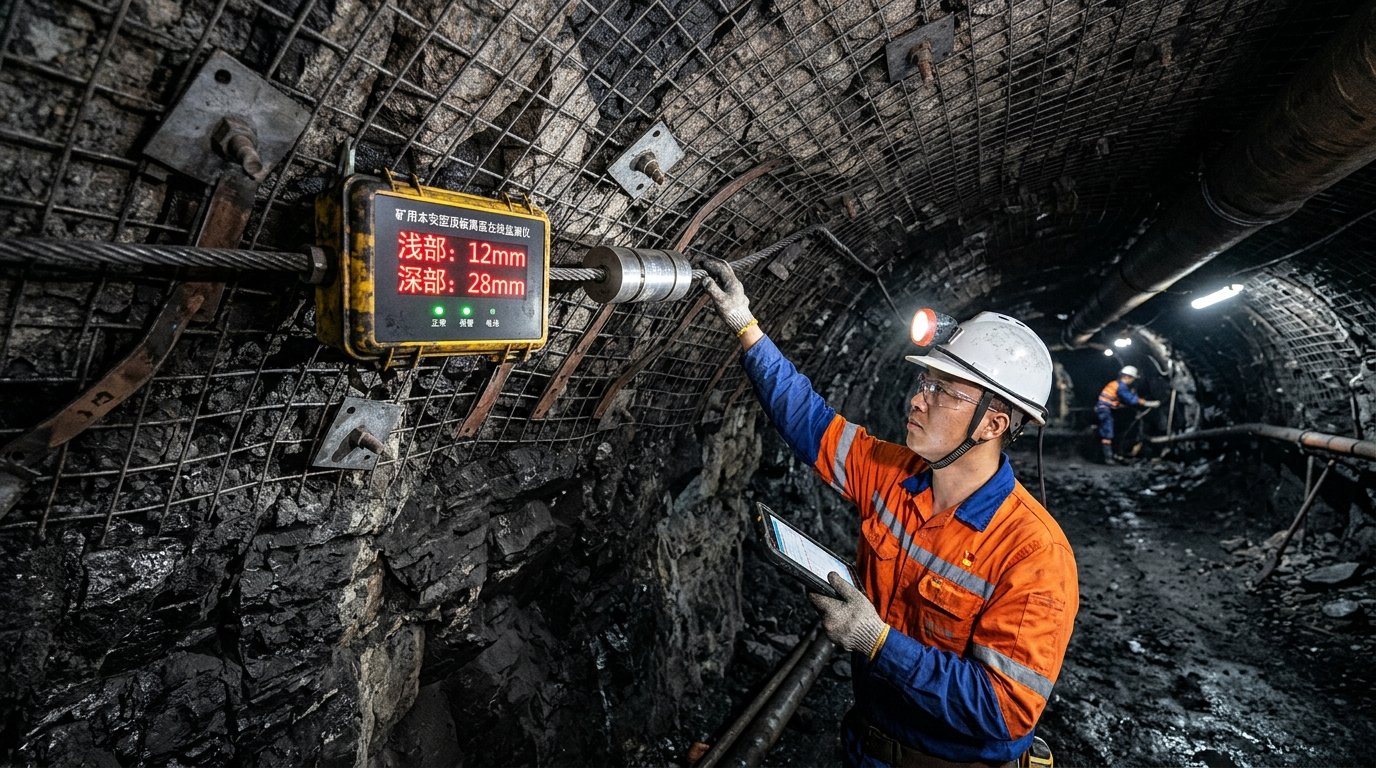

如图1所示，在一条采用“$\Phi22 imes2400 ext{mm}$ 螺纹钢锚杆 + $\Phi21.8 imes7300 ext{mm}$ 预应力钢绞线锚索”联合支护的回采顺槽中，高精度数字顶板离层仪在 $\Phi28\sim32 ext{mm}$ 垂直钻孔内设置两个独立的不锈钢弹簧爪锚固基点：
- 浅部基点（安装深度 $L_1 = 2.4\sim2.6 ext{m}$，恰好位于顶板锚杆锚固端头位置）：
- 它专门测量“巷道顶板表面至锚杆锚固区顶界”之间的浅部离层量 $\Delta S_{ ext{浅}}$。
- 力学诊断意义：如果 $\Delta S_{ ext{浅}}$ 持续增大（例如突破 $20\sim30 ext{mm}$），说明2.4米锚杆控制范围内的复合直接顶内部发生了层间剥离张开，锚杆预紧力不足或锚杆间距过大，未能将浅部薄层泥岩挤压组合成坚固的“组合梁”，随时面临局部漏顶掉块风险！
- 深部基点（安装深度 $L_2 = 7.5\sim8.5 ext{m}$，深入锚索锚固端头上方稳定老顶基岩内）：
- 它测量顶板表面至深部稳定基岩的总离层量 $\Delta S_{ ext{总}}$；用总离层减去浅部离层，即得到“锚杆锚固区外至锚索锚固端头”之间的深部离层量 $\Delta S_{ ext{深}} = \Delta S_{ ext{总}} - \Delta S_{ ext{浅}}$。
- 力学诊断意义：如果 $\Delta S_{ ext{浅}}$ 很小（说明2.4米浅部煤岩已经被锚杆紧紧锁成一个整体），但 $\Delta S_{ ext{深}}$ 却突然大幅增加（突破 $35\sim50 ext{mm}$），这是极其危险的“大面积整体推垮型冒顶前兆”！它意味着整个2.4米厚的锚杆锚固组合梁正在与上方5~7米处的老顶发生整体脱离下沉，若锚索长度不够（未锚入稳定岩层）或锚索被剪断拉断，整条巷道2.4米厚的顶板就会像一块完整的巨石一样轰然整体塌落！
- 光纤光栅（FBG）无源本安锚杆/锚索载荷监测：在距离离层仪 $0.5 ext{m}$ 的成组顶板锚杆托盘与锚索锚具下方，安装矿用本质安全型光纤光栅液压/应变式锚索测力计。光纤光栅完全依靠激光波长漂移（$\Delta\lambda_B$）解算载荷，井下孔口与托盘处零供电、零电子元器件、绝对抗强电磁干扰与雷击潮湿，实时监测锚杆工作阻力（正常 $80\sim160 ext{kN}$）与锚索工作阻力（正常 $180\sim380 ext{kN}$）。
| 监测参量与传感器类型 | 标准安装层位与布设密度 | 测量量程与分辨精度 | 核心捕捉的顶板失稳故障特征 |
|---|---|---|---|
| 浅部基点离层位移 $\Delta S_{ ext{浅}}$ | 锚杆锚固端头（孔深 $2.4\sim2.6 ext{m}$）；顺槽每 $30\sim50 ext{m}$ 1台 | 量程 $0\sim200 ext{mm}$，精度 $\pm 0.1 ext{mm}$ | 捕捉锚杆锚固区内复合顶板分层剥离、组合梁失效与局部掉顶风险 |
| 深部基点离层位移 $\Delta S_{ ext{深}}$ | 锚索端头上方稳定基岩（孔深 $7.5\sim9.0 ext{m}$）；交岔点每处必装 | 量程 $0\sim400 ext{mm}$，精度 $\pm 0.1 ext{mm}$ | 捕捉锚杆组合梁整体与上位老顶脱离、悬吊失效引发的大面积垮冒 |
| FBG光纤光栅锚索测力计 $F_{ ext{索}}$ | 安装于顶板主承载锚索托盘与锁具之间；每组2~3台 | 量程 $0\sim600 ext{kN}$，精度 $\pm 0.5 ext{kN}$ | 捕捉初锚预紧力不足（$<150 ext{kN}$）、锚固滑移卸荷掉压或过载（$>450 ext{kN}$）崩断风险 |
| 高清钻孔电视窥视仪（检孔） | 离层预警超限点旁侧 $0.5 ext{m}$ 施工 $\Phi28 ext{mm}$ 窥视孔 | $360^\circ$ 全景ミリ级成像，孔深 $10 ext{m}$ | 直观查明孔内离层裂隙张开高度、破碎带层位、淋水点及煤岩交界面错动 |
三、“红黄蓝”三级声光原位预警判据与超前动压区加密布防实操
现代数字顶板离层仪彻底摒弃了过去“只有地面电脑看得到、井下迎头工人浑然不知”的脱节设计，每一台安装在巷道顶板上的监测分站外壳均自带高亮度红、黄、蓝三色360度可视LED呼吸灯环与85分贝语音报警器，让井下经过该区段的每一位矿工抬头一眼就能看清头顶围岩的安全状态。

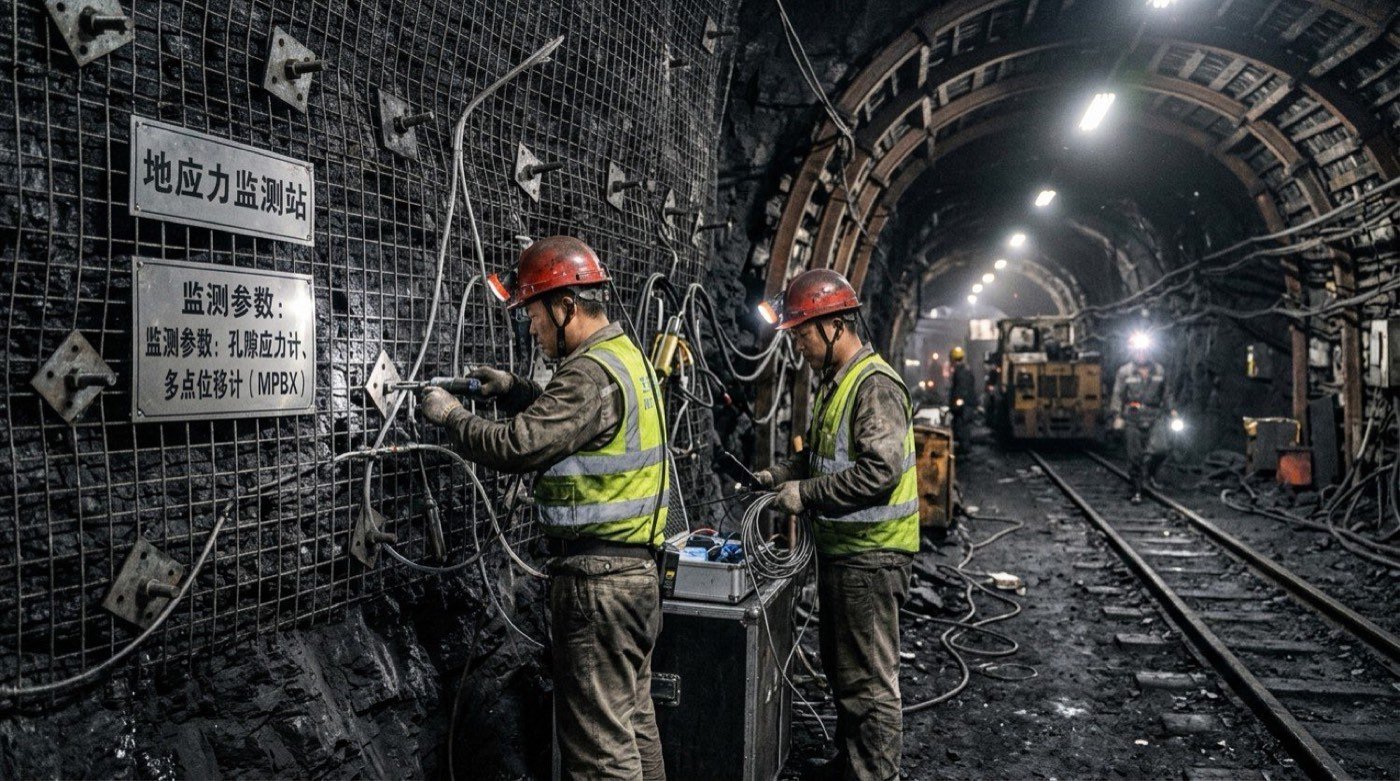

如图2所示，系统绝不单纯以“累计离层量达到多少毫米”作为唯一死板标准，而是采用“累计离层幅值 $\Delta S$ + 离层变化速率 $v_s\ ( ext{mm/d})$ + 锚索载荷波动 $\Delta F$”三维耦合三级预警准则（以中硬复合顶板回采顺槽为例）：
| 预警等级與顶板灯环颜色 | 浅部/深部累计离层量阈值 | 离层突变速率 $v_s$ 与锚索应力耦合判据 | 井下现场强制执行的管控与支护补强措施 |
|---|---|---|---|
| 蓝色安全态（蓝灯常亮） | $\Delta S_{ ext{浅}} < 15 ext{mm}$ 且 $\Delta S_{ ext{总}} < 30 ext{mm}$ | 日离层速率 $v_s < 1.5 ext{mm/d}$，曲线收敛平稳；锚索载荷稳定在 $180\sim350 ext{kN}$ | 常态化掘进与回采；系统每10分钟自动无线回传1组数据，每周巡检校准1次 |
| 黄色注意态（黄灯闪烁+滴滴提示） | $15 ext{mm} \le \Delta S_{ ext{浅}} < 30 ext{mm}$ 或 $30 ext{mm} \le \Delta S_{ ext{总}} < 55 ext{mm}$ | 日离层速率 $1.5 \le v_s < 5.0 ext{mm/d}$；或锚索载荷突破 $380 ext{kN}$ / 突然掉压 $>30 ext{kN}$ | 采样频率自动加密至 1分钟/次；防冲支护工程师2小时内下井开展钻孔窥视；在该区段前后20米加密补打一排 $\Phi21.8 imes8300 ext{mm}$ 高强锚索并二次紧固螺母 |
| 红色高危态（红灯爆闪+语音刺耳警报） | $\Delta S_{ ext{浅}} \ge 30 ext{mm}$ 或 $\Delta S_{ ext{总}} \ge 55 ext{mm}$ | 日离层速率 $v_s \ge 5.0 ext{mm/d}$（或2小时内突增 $>3 ext{mm}$）；锚索载荷逼近 $460 ext{kN}$ 极限或断索归零 | 现场语音高喊“顶板剧烈离层，立即撤人！”；3分钟内撤出预警点前后50米全部作业人员并设置警戒网；待围岩趋缓后由远及近架设“门式液压支架/U型钢棚+中空注浆锚索”抢险加固 |
在实际布防中，必须严格遵守一条黄金经验：不能只在掘进迎头装完就算，更要在回采工作面超前300米动压影响区实施动态追踪。当综采工作面推进逼近顺槽某台离层仪前方120米时，系统自动将该表计切入“超前采动压重点监护模式”，一旦发现超前支承压力导致顶板离层速率突破 $4 ext{mm/d}$，立即联动超前液压迈步支架增大初撑力托顶。
四、核心监测补强装备特写与井下顶板异常险情应急处置五步法
当井下顶板离层仪亮起黄灯或红灯、或者锚索测力计发现异常卸载/过载时，现场跟班队长与支护班长必须杜绝侥幸心理，严格执行采动巷道顶板险情应急处置五步法：

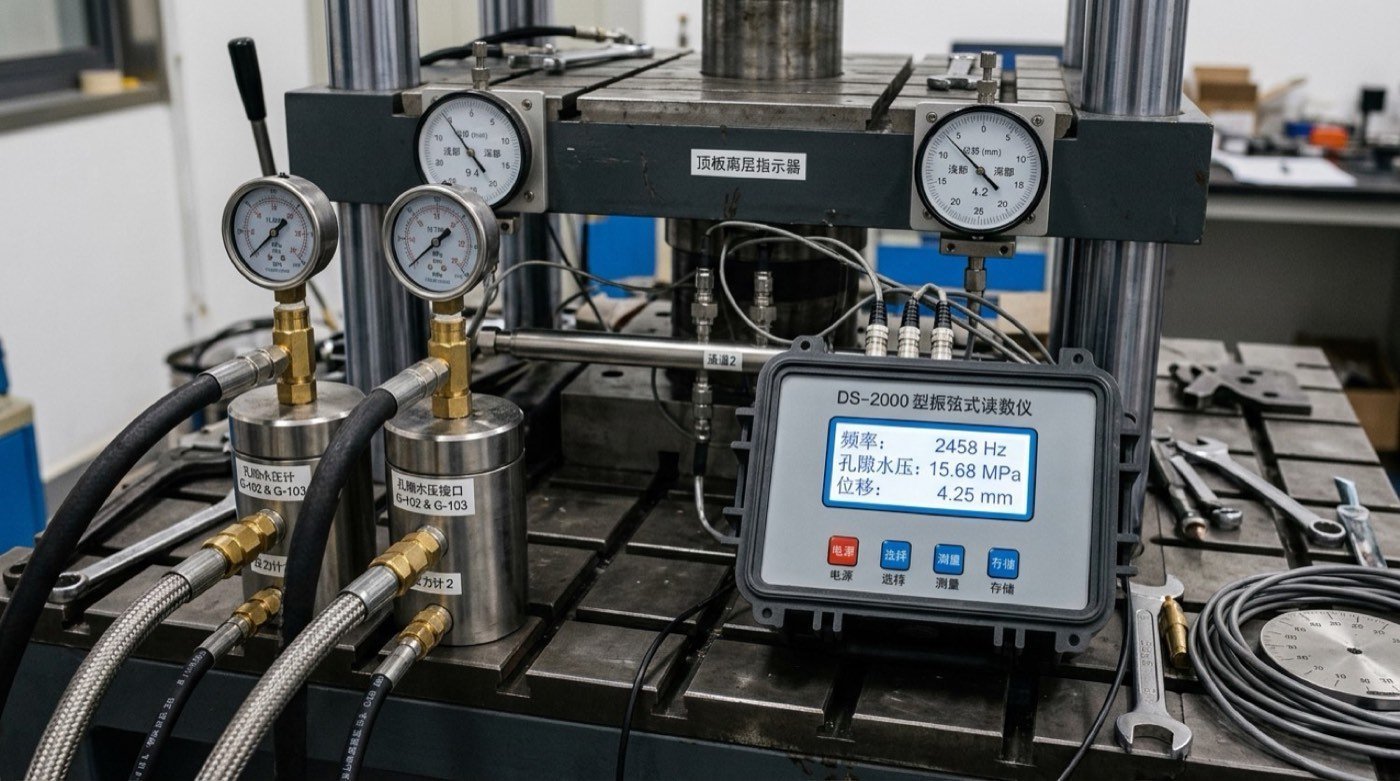

如图3所示，针对现场最典型的五类顶板预警与支护失效工况，必须按以下五步规程闭环处置：
- 第一步：深部离层速率突增（$v_s > 6 ext{mm/d}$）触发“红色声光撤人报警”应急处置：跟班瓦检员或班长一旦听到离层仪发出红色爆闪声光报警，第一动作绝对不是拿扳手去顶板下紧螺丝，而是立即吹哨指令该区段前后50米内所有人员在60秒内撤至后方安全支护区，并在两端挂设“顶板活动严禁入内”红牌闭锁！严禁任何人在顶板加速离层蠕变期冒险进入危险区下作业。
- 第二步：利用高清钻孔窥视仪“精准靶向定位离层裂隙层位”：待顶板微震与下沉速率趋于平缓后，技术人员在安全掩护下，利用长杆将 $\Phi25 ext{mm}$ 矿用本安型高清钻孔窥视探头推入旁侧检测孔。若窥视图像显示在孔深 $3.8\sim4.2 ext{m}$ 煤线与砂质泥岩交界处出现了宽达 $18 ext{mm}$ 的环状张开离层空隙，且 $2.4 ext{m}$ 锚杆端头完全悬在空隙下方，说明原锚杆已丧失悬吊基点，必须采用长度 $\ge 7.5 ext{m}$ 的长锚索穿透该离层界限锚入上方完整中粒砂岩。
- 第三步：针对复合破碎泥岩离层区实施“中空注浆锚索+超细水泥/高水化学浆”胶结重构：对于已发生明显层间张开与揉皱破碎的复合顶板，单纯补打普通钢绞线锚索往往“锚不住、挂不牢”。必须施工 $\Phi28 ext{mm}$ 钻孔安装$\Phi22 imes6300 ext{mm}$ 预应力中空注浆锚索——先利用端部树脂药卷实现150kN高预紧力初锚托顶，随后通过锚索中空芯管以 $3.5\sim5.0 ext{MPa}$ 压力压注超细水泥浆或高水改性速凝浆液（浆液顺着离层缝隙横向扩散半径达 $1.8\sim2.5 ext{m}$），将原本分离脱落的多层软弱泥岩重新粘结固化成一块厚达5米的“人工胶结岩石梁”（有关覆岩裂隙注浆胶结参数可参考覆岩隔离注浆与保水开采全景专题）。
- 第四步：锚索测力计“初锚后24小时内预紧力掉压 $>35\%$”的端锚滑移治理：若FBG光纤测力计显示新打锚索张拉时达到 $220 ext{kN}$，但不到24小时就跌落至 $130 ext{kN}$ 以下，说明孔底钻孔有积水煤泥导致树脂锚固剂“溜滑脱锚”或托盘下方浮矸压酥。必须立即将锚索锚固方式由“1支K2335+1支Z2360”升级为“1支超快+2支中速加长树脂锚固（锚固长度 $\ge 1.8 ext{m}$）”，并在钻进终孔后强制用高压风吹净孔底岩粉，张拉后4小时执行二次补拉锁紧。
- 第五步：锚索载荷突破 $460 ext{kN}$ 极限的“防断索崩人防护网与恒阻让压升级”：在深部高应力巷道中，若测力计显示单根 $\Phi21.8 ext{mm}$ 十九股高强钢绞线锚索载荷已超过 $460 ext{kN}$（接近 $520\sim550 ext{kN}$ 破断极限），极易发生锁具崩裂彈射伤人！必须在所有高应力锚索外露端套挂“高强防崩射钢丝防护套袋/防射缓冲垫圈”，并在该区段补打自带让压管的恒阻大变形锚索分担载荷，消除脆性断索风险。
五、实验室锚索拉拔锚固失效测试与巷道离层蠕变三阶段曲线实测
顶板从稳态变形走向冒顶垮落，在监测曲线上有着极其清晰的物理指纹。实验室拉拔力学试验与井下连续监测共同揭示了“离层速率拐点”与“锚索载荷突变”之间的内在耦合铁律。

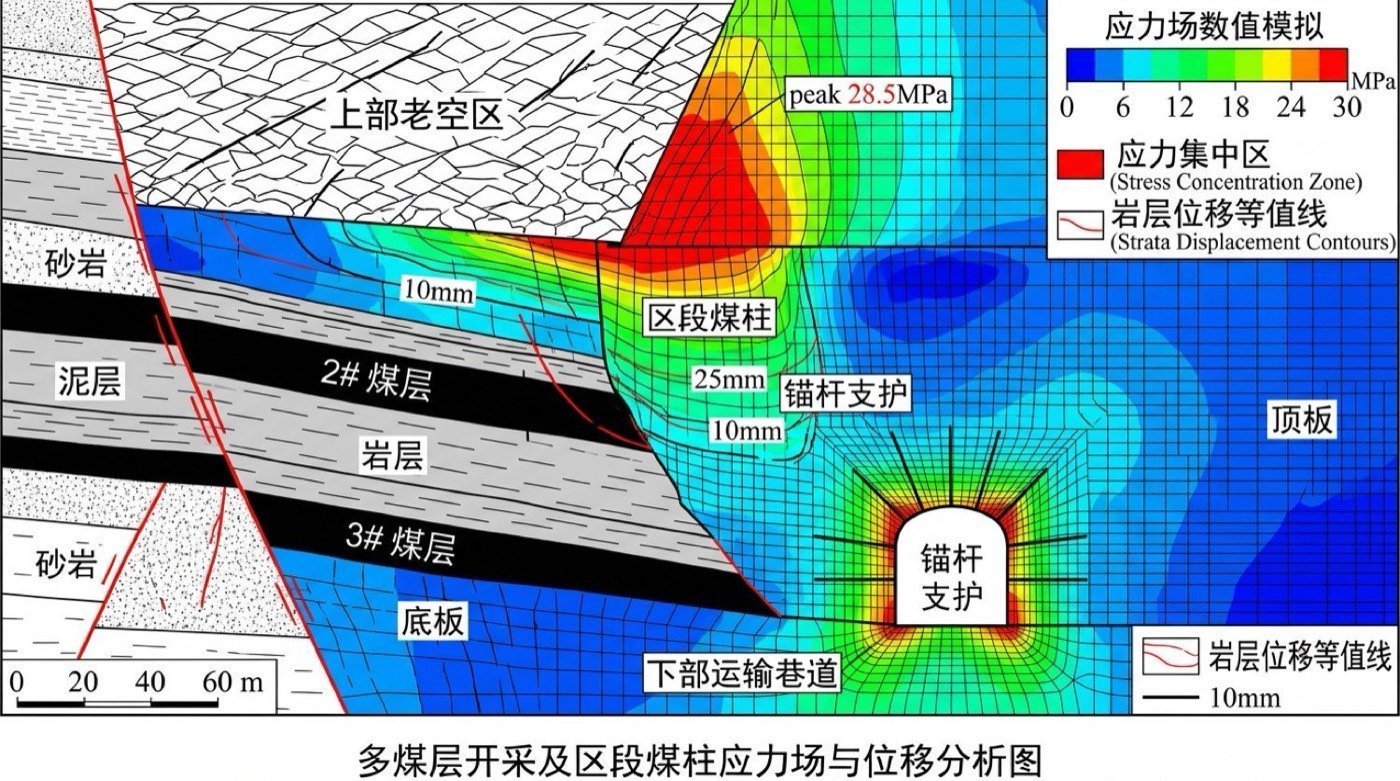

如图4所示，通过对井下某复合顶板回采顺槽K0+680处一次成功预警并拦截的“隐蔽深部离层险情”全过程72小时在线监测数据进行复盘，可以清晰看到双基点离层与锚索测力计是如何提前26小时吹响救命警报的：
| 监测时间节点（相对险情发生时刻） | 浅部离层量 $\Delta S_{ ext{浅}}$（0~2.4m） | 深部离层量 $\Delta S_{ ext{深}}$（2.4~8.0m） | 离层扩展速率 $v_s$ | 邻近锚索载荷 $F_{ ext{索}}$ 变化特征 | 系统触发状态与现场闭环处置过程 |
|---|---|---|---|---|---|
| T - 72h（掘进后常态稳定期） | $6.2 ext{ mm}$ | $4.5 ext{ mm}$ | $0.3 ext{ mm/d}$ | $215 ext{ kN}$（预紧力保持良好） | 蓝色正常态；顶板锚杆组合梁与深部基岩浑然一体 |
| T - 36h（遇隐伏小断层淋水渗入） | $8.5 ext{ mm}$ | $19.8 ext{ mm}$ | 升至 $2.8 ext{ mm/d}$ | 升至 $342 ext{ kN}$（开始承受离层悬吊死载） | 自动触发黄色预警；钻孔窥视发现孔深4.1m泥岩软化张开 $14 ext{mm}$ |
| T - 26h（深部复合岩层加速剥离） | $11.2 ext{ mm}$（浅部变化极小，极具迷惑性！） | 暴增至 $42.6 ext{ mm}$ | 飙升至 $8.4 ext{ mm/d}$ | 1#锚索突破 $455 ext{ kN}$，2#锚索端锚滑移掉至 $95 ext{ kN}$ | 自动触发红色声光急停报警！当班工长1分钟内撤出迎头14名掘进工 |
| T - 20h 至 T - 4h（靶向抢险补强期） | $12.0 ext{ mm}$ | 峰值达 $48.5 ext{ mm}$ | 逐步回落至 $1.2 ext{ mm/d}$ | 补打6根 $\Phi22 imes8300 ext{mm}$ 中空注浆锚索分担后，原锚索回稳至 $310 ext{ kN}$ | 注入 $4.2 ext{t}$ 超细水泥速凝浆充填4.1m离层空腔，架设4架U型钢棚托顶 |
| T + 24h（注浆固结后长期复测） | $12.1 ext{ mm}$ | 锁定在 $48.8 ext{ mm}$ | $0.05 ext{ mm/d}$（彻底收敛） | 全组锚索载荷均匀稳定在 $260\sim295 ext{ kN}$ | 钻孔二次窥视证实4.1m裂隙已被水泥结石100%填满，成功避免一起40米长重大冒顶事故 |
这组实战数据给所有煤矿总工程师敲响了警钟：在 T-26h 最危险的时刻，由于2.4米锚杆把浅部直接顶锁得很紧，浅部离层量仅增加了不到3毫米，巷道表面既没有明显掉渣、钢带也没有弯曲，肉眼看去一切正常！如果不是8米深部基点数字离层仪捕捉到了 $42.6 ext{mm}$ 的深部脱离、且FBG测力计捕捉到了2#锚索滑移掉压，迎头14名掘进工人根本不可能察觉头顶4.1米深处已经裂开了一条致命大缝！有关掘进迎头超前断层与富水区的随掘物探配合，可参阅煤矿掘进工作面随掘超前地质探测与隐蔽致灾普查指南。
六、全矿采掘巷道顶板动态监测网升级工程真实账本对账
以皖北及豫西某年产450万吨、主采煤层顶板为典型“软弱复合泥岩+淋水裂隙发育”的深井煤矿为例。该矿在2025年将全矿6个掘进工作面、2个回采工作面顺槽及大跨度交岔点的传统机械牌板离层仪，全面升级为“GUD300本安无线数字双基点离层仪 + FBG光纤光栅锚杆索应力监测网 + 中空注浆锚索靶向补强”体系，运行一年后的安全与支护成本真实账本如下：

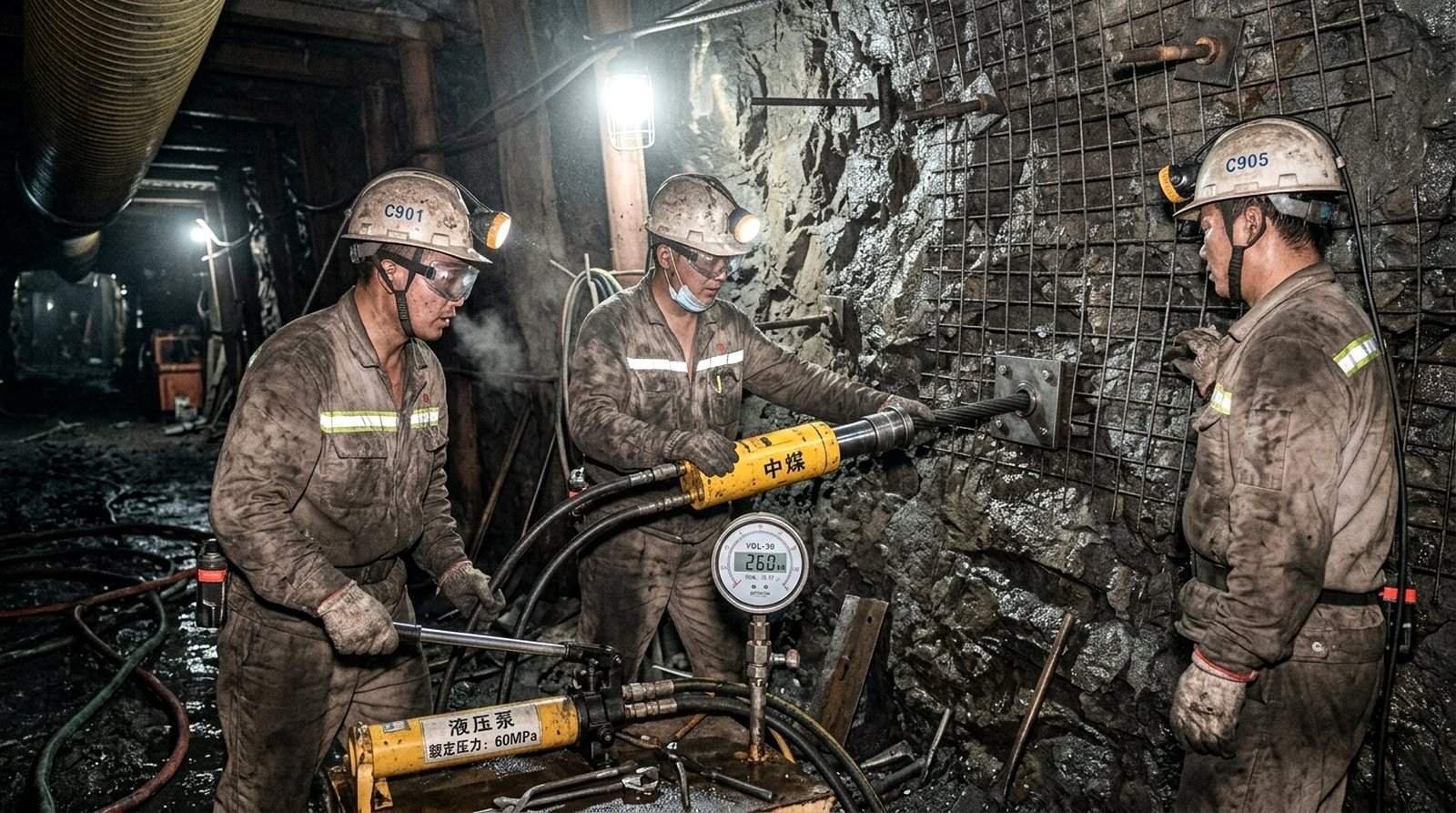

如图5所示，升级前后矿井顶板安全治理与经济效益对比如下：
| 考核维度与工程经济指标 | 升级前（机械拉绳牌板式离层仪+经验加密支护） | 升级后（无线双基点数字离层+FBG应力在线预警） | 年度量化安全与经济效益 |
|---|---|---|---|
| 顶板局部漏冒与深部离层险情预警 | 机械表卡死漏报率 $>40\%$，年均发生局部片冒顶 5起 | 全年精准触发黄色预警 28次、红色撤人预警 3次，冒顶事故0起 | 提前12~36小时靶向注浆补强，实现顶板事故零伤亡、零非计划停头 |
| 支护参数科学优化与锚索钢材节约 | 因心里没底，“全巷道一刀切”盲目加密打8.3m锚索 | 在顶板完整稳定段（占65%里程）科学拉大锚索排距，仅在离层预警段靶向加密 | 全矿年减少冗余盲目锚索1.4万根，年直接节省支护材料费 392万元 |
| 巷道失修翻修率与卧底扩帮费用 | 发现变形时已严重下沉，年均需翻修巷道 850米 | 在离层初期（$<20 ext{mm}$）即实施中空锚索注浆固结，年翻修量降至 60米 | 避免后期架棚挑顶大修，年节省巷道翻修人工与材料费 470万元 |
| 矿压人工巡检抄表用工与数据真实性 | 每天需6名矿压观测工跑遍全矿仰头抄表，数据滞后1天 | 井下LoRa/WiFi6无线自动组网每10分钟直传地面与手机APP，不可篡改 | 节省专职抄表人力，实现全矿顶板24小时“透明数字孪生监护” |
七、常见问题解答 FAQ
答： 现代矿用本安型数字顶板离层仪专为掘进迎头恶劣工况设计，具备“孔内机械传感 + 孔口高强不锈钢防砸护罩”双重抗冲击结构：第一，核心拉线位移光电编码器与弹簧张紧机构深入顶板钻孔内部 $150 ext{mm}$ 保护套管中，外部仅露出直径 $90 ext{mm}$、壁厚 $6 ext{mm}$ 的304不锈钢圆弧防爆灯环壳体，哪怕放炮飞石直接撞击也不会损毁；第二，采用低功耗LoRa扩频无线自组网传输（单台内置锂亚电池可连续工作3年以上），巷道顶板无需拉扯任何信号线缆，彻底杜绝了综掘机二运皮带或单轨吊挂断监测通讯线缆的烦恼。
答： 绝对严禁不看锚索长度盲目统一按6米深安装！ 国家矿山安全监察局专项检查明确规定：顶板离层仪深部基点的安装深度，必须深入巷道最长支护锚索锚固端头上方至少 $0.5\sim1.0 ext{m}$ 的稳定基岩内！ 举例来说：如果某巷道使用的顶板锚索长度为 $7.3 ext{m}$（外露 $0.3 ext{m}$，有效入孔深度 $7.0 ext{m}$），那么离层仪的深部基点就必须安装在孔深 $7.5\sim8.0 ext{m}$ 处；如果把深部基点只装在6米深，一旦7米长的锚索锚固区整体往上发生离层脱落，深部基点会跟着锚固区一起往下掉，导致离层仪测出的深部离层读数为零，酿成极其致命的“假安全漏报”！
答： 这种现象在现场非常典型，主要有两种原因：一是该处锚索安装时初锚预紧力打得太低（例如不足 $80 ext{kN}$）或者托盘没有紧贴岩面，顶板下沉了十几个毫米才刚刚把松弛的锚索拉紧，锚索根本没有发挥主动托顶作用；二是钻孔内存在泥岩淋水导致树脂锚固剂在孔底发生了缓慢的“蠕变拔出滑移（吃劲就滑）”，顶板一边下沉、锚索锚固端一边往下溜。遇到这种情况，绝不能以为锚索受力小就安全，必须立即在旁侧补打采用快中慢双脂加长锚固（或中空注浆固结）的高预紧力锚索（初锚力强制 $\ge 200 ext{kN}$）。
八、技术决策与现场落地行动清单
为彻底消除煤矿采掘巷道“隐蔽离层失察、假预紧脱锚、盲目经验支护”三大顶板管理盲区，建议矿总工程师与生产技术科立即推进以下三项行动：
📋 行动清单 1：开展全矿井在用顶板离层仪“深部基点深度与锚索长度匹配性”专项清查
- 逐条巷道核对现行支护设计中的锚索长度与离层仪安装深度台账，凡深部基点未超过锚索端头 $0.5 ext{m}$ 以上的“短孔假离层仪”一律限期重打补装；
- 淘汰卡死锈蚀的机械拉绳塑料尺离层仪，在复合顶板掘进面、大跨度切眼、交岔点及回采面超前200米动压段全面升级自带三色LED灯环的无线数字离层仪。
📊 行动清单 2：推行“每百米1孔钻孔电视窥视 + 锚杆索光纤应力抽检”动态支护设计
- 掘进巷道每推进100米（或遇断层、淋水、煤厚突变带）强制施工1个10米深顶板窥视孔，绘制全巷道顶板岩性柱状与离层裂隙实测剖面图；
- 按每300米不少于1组的标准同步安装FBG光纤光栅锚杆/锚索测力计，严厉考核掘进班初锚预紧力合格率（锚杆力矩与锚索张拉力100%达标建档）。
💬 行动清单 3：健全“黄灯窥视补索、红灯撤人注浆”的顶板三级预警刚性闭环
- 将全矿无线数字离层仪与锚索应力数据实时接入地面调度大屏与总工程师手机终端，严格落实红色报警60秒现场撤人闭锁铁律；
- 预约张洁贞团队获取《煤矿采动巷道顶板离层与锚杆索应力动态在线监测及中空注浆锚索补强技术规范》，定制本质安全型围岩控制方案。
