煤矿掘进工作面随掘超前地质探测与隐蔽致灾因素动态普查实战指南

针对煤矿智能化快掘面临的“掘探矛盾”突出、隐伏断层陷落柱突水溃砂及瓦斯地质异常频发困局，矿井必须摒弃传统的“逢掘必停、低效短探”老路，构建以掘进机截割震源随掘地震、机载瞬变电磁与千米定向长钻孔随钻测量（MWD）为核心的随掘超前地质探测技术体系，打通透明地质模型动态更新与隐蔽致灾因素毫秒级预警闭环，实现“边掘边探、长掘长探、地质透明”。

---

一、智能化快掘遭遇的“地质盲盒”：掘探矛盾与隐蔽致灾现实困局

全国煤矿智能化建设加速向深部进军，盾构机、连采机和掘锚一体机将掘进月进尺推高到800米至1500米的新高度。机械化掘进速度翻倍的同时，地质探测的“短板效应”却愈发致命。

1.1 “逢掘必停、边探边掘”引发的严重工期内耗

许多高瓦斯与水文地质复杂矿井仍然沿用传统的架设式钻机探放水与单点物探工艺：

• 停掘停产损耗：每推进30米至50米，掘进机就必须全线断电停机，让出迎头空间给探水钻机打设超前探眼，单次探水封孔与打钻耗时达8到16小时，每月停掘探水时间占到有效工时的40%以上；
• 探测死角与虚警干扰：传统的短距离音频电透视或单点瞬变电磁法受掘进机金属机身、锚杆钢筋网以及刮板机大功率电机的电磁杂波严重干扰，反演出的电阻率异常经常出现“假异常”或者遗漏微小含水裂隙；
• 掘探脱节诱发严重突发灾害：掘进机在“盲人摸象”状态下一头撞上落差小于煤厚的小断层或陷落柱，高压老空水与高浓度瓦斯瞬间溃入迎头，轻则淹没设备埋死机头，重则导致全矿井淹井亡人。

1.2 国家《隐蔽致灾因素普查规范》对动态超前探测的刚性要求

国家矿山安全监察局发布的煤矿隐蔽致灾因素普查治理规定明确要求，采掘工作面必须查清开采范围内的一切断层、褶曲、陷落柱、老空区积水及瓦斯异常体。

地表物探与采区勘探只能提供百米尺度的静态宏观轮廓，地下千米深处的岩层地质构造处于持续的高地应力演化中，开掘卸压瞬间岩体裂隙如何扩张、隐伏导水通道何时贯通，唯有依靠掘进过程中的实时动态原位连续探测才能真正防范于未然。

---

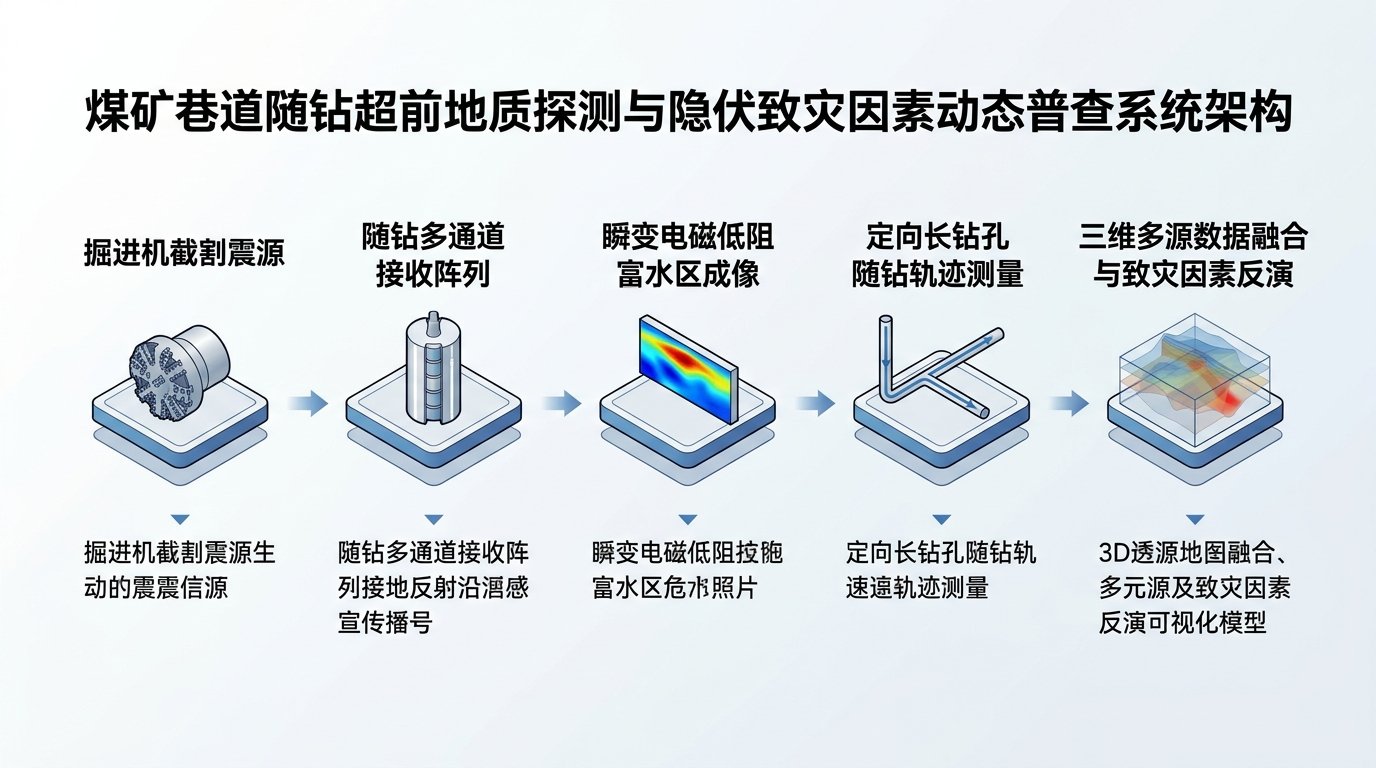

二、随掘超前地质探测技术矩阵：地震、电磁与定向钻探协同架构

煤矿现场攻克“掘探矛盾”的终极出路，是实现“以掘代震、随掘随探、物探引路、钻探定点”。

2.1 掘进机截割滚筒震源随掘地震连续探测机理

传统人工炸药震源或落锤震源在巷道迎头不仅存在严重防爆安全隐患，而且无法实现连续作业。随掘地震探测（Seismic While Drilling, SWD）开创性地将掘进机截割煤岩时的振动作为连续天然震源：

• 连续震源反褶积提取脉冲响应：掘进机截割头高速旋转破煤时产生复杂的连续宽频随机地震波信号（频带覆盖 20Hz 至 250Hz）。技术团队在截割部悬臂基座安装本质安全型三轴压电加速度计作为参考道，在后方巷道两帮沿走向每隔10米安装高灵敏度防爆速度检波器阵列（测量道）；
• 互相关脉冲压缩算法：利用机载边缘计算主机对参考道信号与帮部测量道信号进行实时高速互相关运算，将看似杂乱无章的连续截割噪音压缩为具有清晰直达波和反射波的等效单脉冲雷达记录；
• 逆时偏移与绕射成像：通过三维叠前逆时偏移算法，在掘进机不停机作业的前提下，动态描摹迎头前方100米至150米范围内断层断距大于1米的构造界面。

2.2 机载孔-巷瞬变电磁（TEM）低阻富水体超前成像

地震波对波阻抗差异明显的岩石断裂面极度敏感，但对纯水体或老空积水区的分辨力存在局限。此时必须由瞬变电磁法提供导电性互补信息：

• 小线圈高频窄脉冲多匝发射：在掘进机前支撑架或掘锚机护盾顶板内嵌防爆多匝发射线圈，采用纳秒级快速关断双极性脉冲电流，产生高密度瞬态感应二次涡流场；
• 全空间双轴磁敏探头消隐干扰：接收探头置于迎头无锚网保护区的前探臂内，通过滤波算法剔除掘进机大容量变频电机 50Hz 工频谐波及高次谐波，测定 0.01 毫秒至 10 毫秒衰减区间的感应电动势曲线；
• 富水异常体视电阻率断面映射：当迎头前方50米至80米存在富水破碎带、陷落柱或废弃采空积水区时，二次场感应电动势会出现明显抬升，反演视电阻率由干燥岩层的数百欧姆·米骤降至5欧姆·米以下，系统瞬间亮起蓝紫色低阻水害预警云图。

2.3 千米定向长钻孔随钻测量（MWD）“以钻代探、一孔多用”

物探发现疑似异常后，必须依靠硬核钻探进行毫米级精度的实体触探：

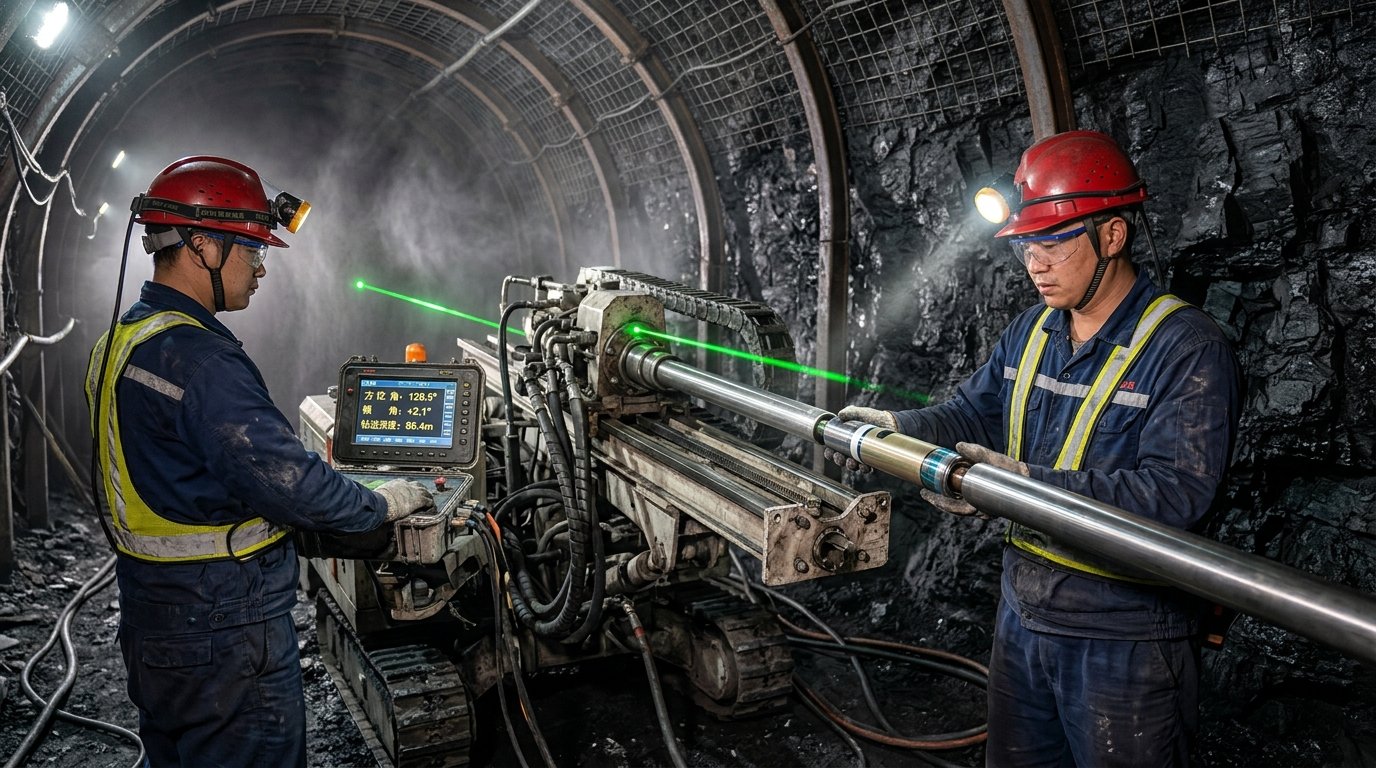

• 定向螺杆马达与泥浆脉冲/电磁随钻测量：采用井下履带式千米全液压定向钻机，钻具前端搭载包含高精度倾角传感器、三轴磁通门磁罗盘及天然伽马探头的 MWD 测控探管；
• 受控三维轨迹空间巡航：钻孔沿煤层走向、顶板或底板特定目标层位水平钻进 300米至 800米，轨迹误差控制在 0.5米以内，如同给巷道掘进前方打通了一条“胃镜探查通道”；
• 探水、疏放与瓦斯抽采一体化：定向长钻孔不仅一次性彻底探清未来几个月掘进进尺全长范围内的隐蔽构造，还能作为超前卸压防突孔和长期排水孔，彻底消除传统短钻孔打打停停的尴尬。

---

三、多源物探与地质数据融合：从“碎片孤岛”到“透明地质双胞胎”

随掘探测采集回来的海量原始数据，如果只是各自孤立的物探曲线或钻孔剖面，一线防冲、防瓦斯和探水技术员很难快速形成统一的空间直觉。

3.1 跨物理场多属性联合反演消除多解性

单一物探方法天生存在物理多解性：低电阻率异常既可能是充水裂隙，也可能是高富水高矿化度的泥岩夹层；波阻抗反射增强既可能是地层岩性接触面，也可能是瓦斯富集破裂带。

地质系统平台采用岩石物理多约束概率拓扑反演算法：

1. 速度-电阻率交叉梯度约束：以随掘地震的反演速度梯度矩阵作为瞬变电磁电阻率反演的构造轮廓约束边界，强行迫使电法异常体与地震波阻抗裂面在空间几何上保持一致；
2. 随钻伽马与钻屑录井标定：当定向钻孔穿透该异常区时，钻头传回的天然伽马曲线与返出钻屑岩性直接作为“绝对真值硬约束”，瞬间修正反演参数，将异常体的定性推断升格为定量厚度与渗透率判定。

3.2 动态三维透明地质模型切片实时刷新

系统基于隐式地质建模算法（BHRBF），将迎头前方的断层、陷落柱边界与煤层顶底板起伏转化为动态连续隐式函数曲面：

• 掘进机每截割一刀向前进尺0.8米，两帮激光雷达扫描出的巷道壁空间点云与机载超前探测最新反演体即时融入大模型；

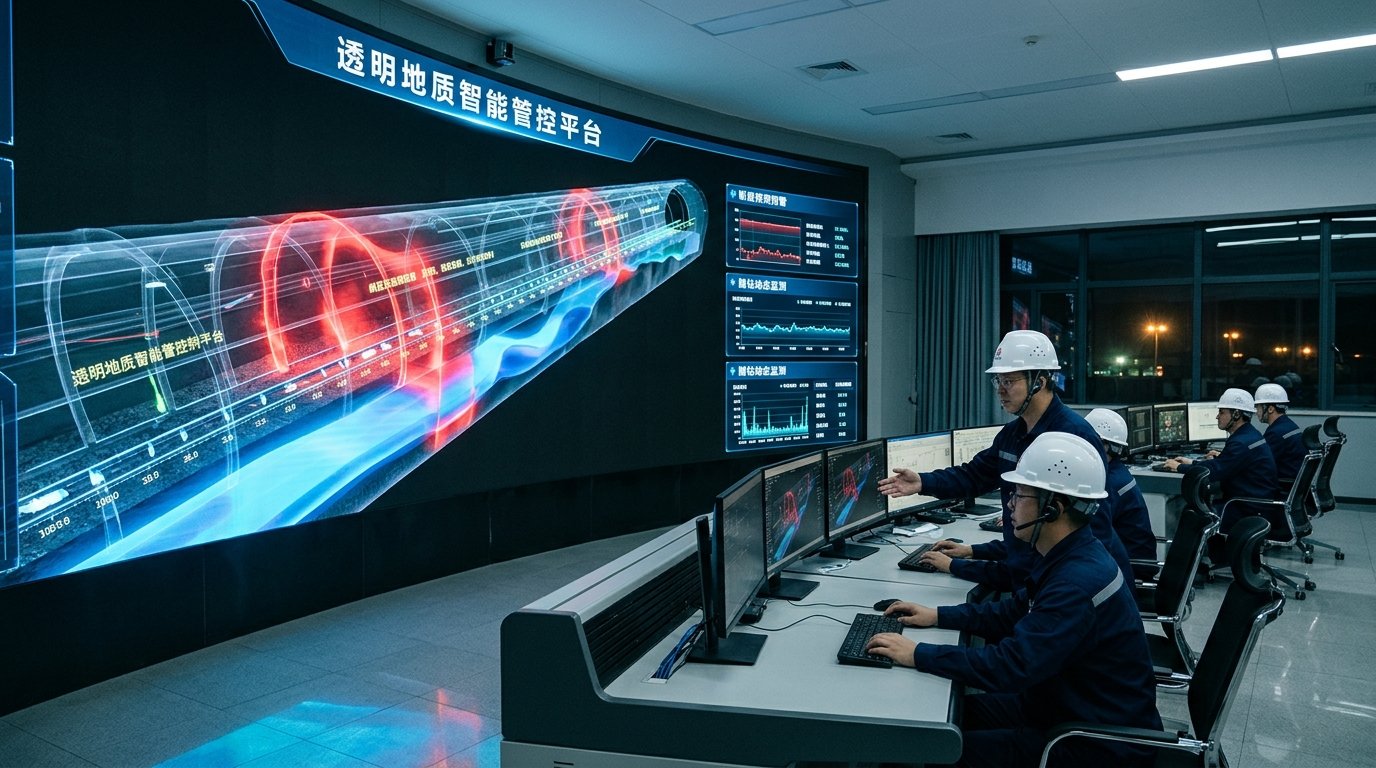

• 迎头司机室防爆触控屏与地面调度中心三维大屏毫秒级同步渲染前方未揭露岩层的三维透明模型，犹如开着“地层全景透视大灯”前行。

---

四、核心装备技术指标与工程安装参数配置矩阵

实现高精度随掘探测，井下仪器装备的硬件防爆规格、采样动态范围及抗振动物理隔离至关重要。

4.1 核心仪器关键技术指标与防爆认证要求

机电队在成套设备选型时，必须严格审核防爆合格证编号与煤安认证（MA）标识，确保关键硬件指标满足一线恶劣工况：

4.2 井下传感器布设物理耦合与屏蔽消噪工艺

一线工程实践表明，80%的探测噪波来源于传感器安装松动或接地电位差：

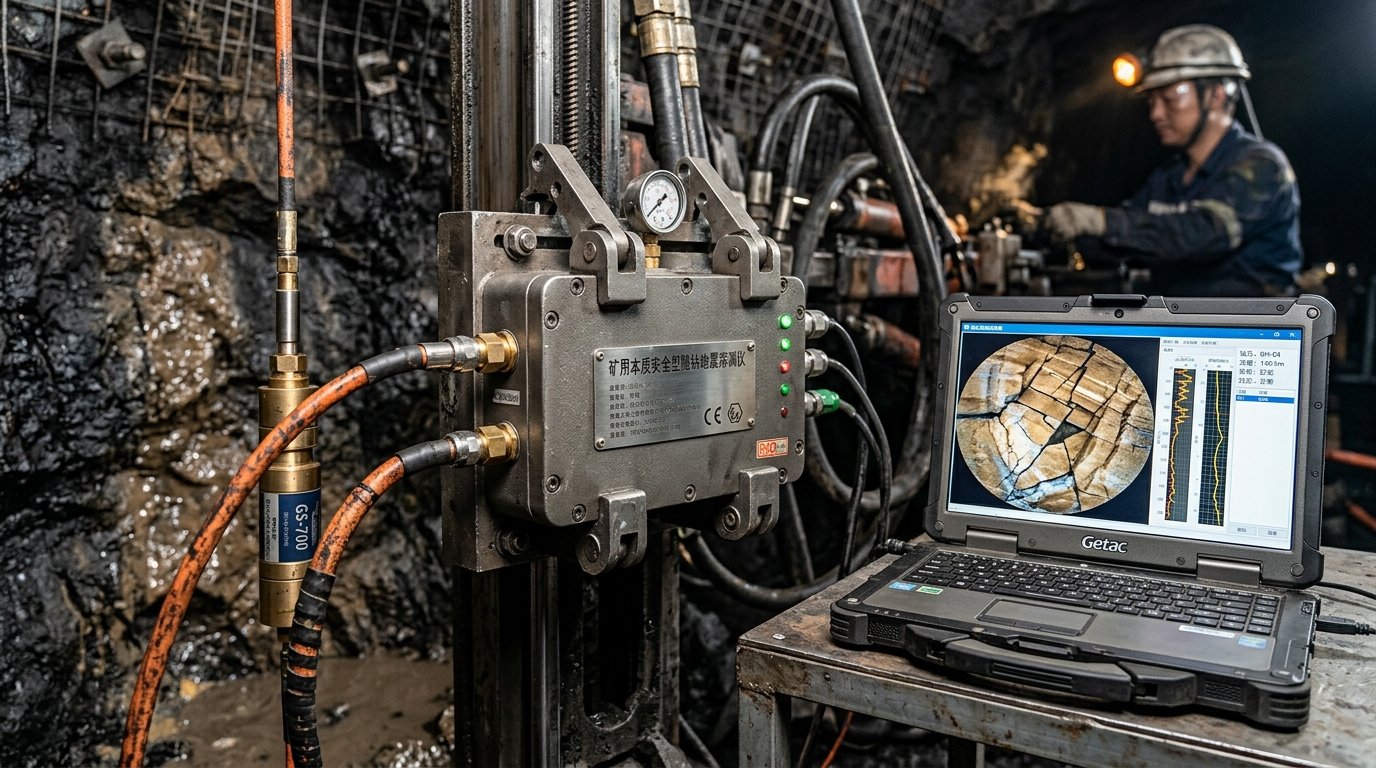

• 检波器刚性耦合工艺：严禁用铁丝随意绑扎检波器。必须在巷道硬基岩帮部钻出直径 42 毫米、深 1.5 米的小孔，将底部带自锁膨胀齿牙的特制金属安装基座打入孔底，再将检波探头以 35 牛·米扭矩旋转锁紧在基座上，确保岩石振动能量无衰减传递；
• 机电金属网物理屏蔽隔离：瞬变电磁发射天线与两帮金属菱形网之间必须保持至少 0.8 米的净空间隔，并在机身与发射架之间加装绝缘工程塑料隔板，将机身涡流反射噪波压制在背景底噪的 5% 以内。

---

五、突发地质异常毫秒级识别与掘进联锁闭锁控制

超前地质探测的终极价值在于救命与避险。一旦探到危险水源或突瓦斯构造，系统必须能抢在掘进机刀盘切入之前自动停机。

5.1 构造突水水害早期特征谱图识别

当掘进面前方靠近富水隐伏溶洞或断层含水层时，仪器信号会呈现三大经典突水预警征兆：

1. 地震波能量衰减系数骤增：地震波穿过破碎富水带时，高频能量迅速被水体粘滞耗散，反射波主频从 120Hz 断崖式跌落至 35Hz 以下，纵横波速度比（Vp/Vs）瞬间攀升至 1.9 以上；
2. 瞬变电磁晚期视电阻率断崖下行：视电阻率等值线云图在迎头正前方 20 米至 40 米处突然闭合收缩成一个高梯度深凹陷低阻漏斗（视电阻率小于 3.0 欧姆·米）；
3. 定向探孔出水水压与水量突增：MWD 定向钻探触及断层带瞬间，孔口回水量从正常的冲洗循环量每小时 5 立方米突然暴增至 40 立方米以上，孔口防喷回压表指针急促抖动。

5.2 掘进机动力电气回路毫秒级硬件安全联锁

为了防止人为侥幸心理或误操作，随掘物探分析主机通过本质安全型干接点继电器与掘进机主接触器回路深度串联：

• 红黄蓝三级自动报警阈值：
• 蓝色关注：前方 60 米发现断距 0.5 米的小断裂，系统在迎头屏幕标注提示，允许掘进机限速推进；
• 黄色警戒：前方 40 米探测到低阻富水异常，截割电机强制降频至 30Hz，采煤机电班长必须到位复核；
• 红色硬切：前方 20 米存在疑似老空水体或导水断层，系统在 50 毫秒内硬切断截割滚筒供电回路，掘进机整机自动闭锁停机，声光警报器响彻全巷道，并毫秒级向矿井调度平台直推断电工单。

---

六、国家及行业智能化示范煤矿验收规范对标要求

对照国家发展改革委、国家能源局发布的《煤矿智能化建设指南》及各省《智能化示范煤矿建设验收管理办法》，随掘地质探测系统在验收评估中占据重要考评权重：

---

七、典型矿区工程落地案例剖析与经济技术效益全维对账

7.1 矿区工程地质背景与昔日“掘探两难”困境

内蒙古鄂尔多斯东胜矿区某年产 1000 万吨大型现代化煤矿，主采 3-1 号煤层，煤层平均厚度 5.2 米，巷道采用掘锚一体机大断面快速掘进。

项目实施前面临的严峻隐患与效益流失：

• 采区临近周边废弃老窑采空区，历史上存在多处越界盗采形成的不明积水盲洞（老空积水面积估算超 15 万平方米，积水量超 30 万立方米）；
• 传统探放水每次打设 5 个超前钻孔，探深 80 米，允许掘进 50 米，超前保留 30 米安全距离。每次停机打钻耗费 14 小时，整条辅运大巷月进尺始终在 350 米低位徘徊，掘锚一体机空载折旧严重；
• 掘进进尺严重滞后导致后续综采工作面无法按期接替，全矿面临长达 3 个月的“抽采与采掘严重失衡”，直接经济损失以千万元计。

7.2 随掘地震+机载TEM+千米长钻一体化方案实施

该矿联合中国矿业大学与煤科总院，在 12301 辅运大巷全面部署成套随掘超前地质勘测与隐蔽致灾普查系统：

1. 安装机载截割震源随掘地震阵列：掘进机截割头安装本质安全型三轴压电参考道传感器，后方 200 米两帮对称布设 16 组全刚性耦合检波器；
2. 机体前部集成高频瞬变电磁探头：每刀割煤间歇期自动发射窄脉冲电磁波，超前扫描迎头前方 80 米低阻水体；
3. 顺槽侧帮施工千米定向长钻孔超前护航：在迎头后方 100 米联络巷内设置定向钻场，沿掘进前方轴线施工 2 口深度达 650 米的高精度水平长钻孔，全程搭载 MWD 实时伽马与水压传感器，一次性锁定全巷道前方水文地质走势。

7.3 改造前后安全、工期与综合财务账本对比

经过连续 8 个月的常态化实操运行，地测科、机电科与财务部联合出具了详细的对账审计报告：

---

八、掘进工作面随掘探测日常标准化自查清单（Checklist）

一线地测技术员、随钻测量操作手与机电维护工在每日每班作业中，必须严格按照以下标准化台账逐项打勾核验：

• 每班班前·检波器刚性耦合状态与接线排查——沿巷道巡视两帮膨胀基座，用手扳动检波探头确保无任何晃动，测量各通道接地电阻严格低于 4 欧姆；
• 每班班前·机载瞬变电磁天线外观与绝缘测试——检查前探臂发射线圈无岩石擦碰破损，使用 500V 兆欧表测定线圈对地绝缘电阻大于 50 兆欧；
• 割煤过程中·参考道振动信号波形幅值核验——在机载工业平板上实时观察截割部振动时域波形，确保参考道信号无削顶失真，主频保持在 40Hz 至 180Hz 正常区间；
• 每进尺20米·反演视电阻率断面与波阻抗云图复核——地测值班员在三维透明平台调取最新计算切片，核对前方 60 米内有无视电阻率低于 10 欧姆·米异常闭合圈；
• 每日打钻·千米定向孔随钻测量（MWD）轨迹偏差校验——调取井下定向长钻孔测斜数据，比对实测三维轨迹与设计轴线偏差，空间偏离超过 1.0 米时立即纠斜；
• 每周专项·掘进机电气联锁跳闸断电功能实测——在设备空载检修期间，人工触发模拟红色超限预警信号，秒表测定掘进机主回路断电停机时间必须小于 100 毫秒。

---

九、常见问题答疑（FAQ）

---

十、行动指引与专家支持清单

煤矿掘进工作面随掘超前地质探测与隐蔽致灾因素动态普查，涉及深部岩体波动动力学、多相介质电磁反演、高精度定向钻探及智能机电控制等多学科交叉工程。

• 阶段一：采掘工作面水文地质与隐蔽致灾基础档案建账——全面调阅采区地质报告、周边老窑开采历史平面图及三维地面地震成果，锁定首要防范致灾源；
• 阶段二：随掘地震与机载瞬变电磁成套装备防爆选型与安装——完成截割头振动传感器、帮部检波阵列与机载工控主机的刚性耦合安装及防爆安全认证核验；
• 阶段三：千米定向长钻孔随钻测量（MWD）航道规划与施工——编制迎头长距离超前探水探构造定向钻孔空间轨迹方案，实现以钻代探、探抽一体化；
• 阶段四：三维透明地质模型动态刷新与毫秒级电气闭锁联调——打通物探数据实时上传与矿井综合调度平台接口，完成超前危险异常自动切电联锁实机实弹测试。
