适用读者： 煤矿矿长、总工程师、地测副总、充填开采科长、防治水科长、绿色矿山项目负责人

作者： 张洁贞｜中矿天智信息科技（徐州）有限公司高级销售经理｜中国矿业大学矿山充填开采与环境保护重点实验室技术合作支持

一、行业痛点与国家战略：保水采煤与建构筑物压煤双重困局

在陕北榆林神木、府谷、内蒙古鄂尔多斯等我国西部主力煤炭基地，煤炭资源赋存与脆弱的生态水环境存在着尖锐的“水-煤矛盾”：

  1. 潜水含水层疏干与生态荒漠化：陕北侏罗纪煤田上覆赋存萨拉乌苏组含水层与白垩系环河华池组砂岩含水层。传统垮落法开采大采高（采高 $5.0 \sim 7.5\text{m}$）导致导水裂隙带直接贯穿地表，造成地下水位断崖式下降、泉眼干涸与植被大面积枯死；
  2. “三下”（建筑物下、水体下、铁路下）压煤规模巨大：井田上方密集分布村庄、高压铁塔、高速公路与河流，传统搬迁开采不仅周期长达数年，且吨煤搬迁补偿款高达数十元至上百元；
  3. 井下常规充填成本高且制约采煤效率：传统井下综采膏体充填虽然充填效果好，但采充相互干扰严重，设备投资大（数亿元），且吨煤充填成本普遍高达 $90 \sim 150\text{ 元/t}$，企业经济负担沉重。
工作面大采高推进 + 上覆岩层剧烈垮落
  ↓ 传统垮落法：导水裂隙带直接刺穿上覆主关键层
地下水体全断面沿裂隙漏失进入采空区（水资源破坏 + 淹井风险）
  ↓ 地表发生大面积非均匀塌陷，村庄房屋拉裂损毁
实施地面采动覆岩隔离注浆充填技术
  ├── 地面施工深层注浆钻孔，精准直达主关键层下方离层带
  ├── 高压注入粉煤灰-煤矸石流态浆体（充填压力 8~15 MPa）
  └── 浆体压实支撑主关键层不破断，实现保水采煤 + 地表减沉率 ≥70%

因此，推广应用采动覆岩隔离注浆充填保水采煤技术，在采煤工作面正常快速推进的同时，通过地面钻孔实现不干扰井下采煤的远距离连续注浆充填，是破解绿色开采难题的战略级解决方案。

二、关键层力学与离层演化模型：主关键层支撑力与减沉率方程

覆岩隔离注浆充填的核心在于利用主关键层（Main Key Stratum）的承载与隔水屏蔽效应。

1. 覆岩主关键层位置判识与挠度变形方程

依据钱鸣高院士“砌体梁”与“关键层理论”，主关键层厚度 $h_k$ 及其极限跨距 $L_{max}$ 决定了离层空间的开启位置与持续时间：

$$L_{max} = h_k \sqrt{\frac{2 R_t}{q_{load}}}$$
$$q_{load} = \frac{E_1 h_1^3 \sum_{i=1}^m \gamma_i h_i}{\sum_{i=1}^m E_i h_i^3}$$

式中：$R_t$ 为关键层岩石抗拉强度（$\text{MPa}$）；$q_{load}$ 为关键层承受的上覆软弱岩层载荷（$\text{MPa}$）；$E_i, h_i, \gamma_i$ 分别为各岩层的弹性模量、厚度与容重。

当采空区冒落后，主关键层与其下方软弱岩层因下沉速度与刚度差异，在主关键层下表面形成宏观动态离层空间（Bed Separation Void）。

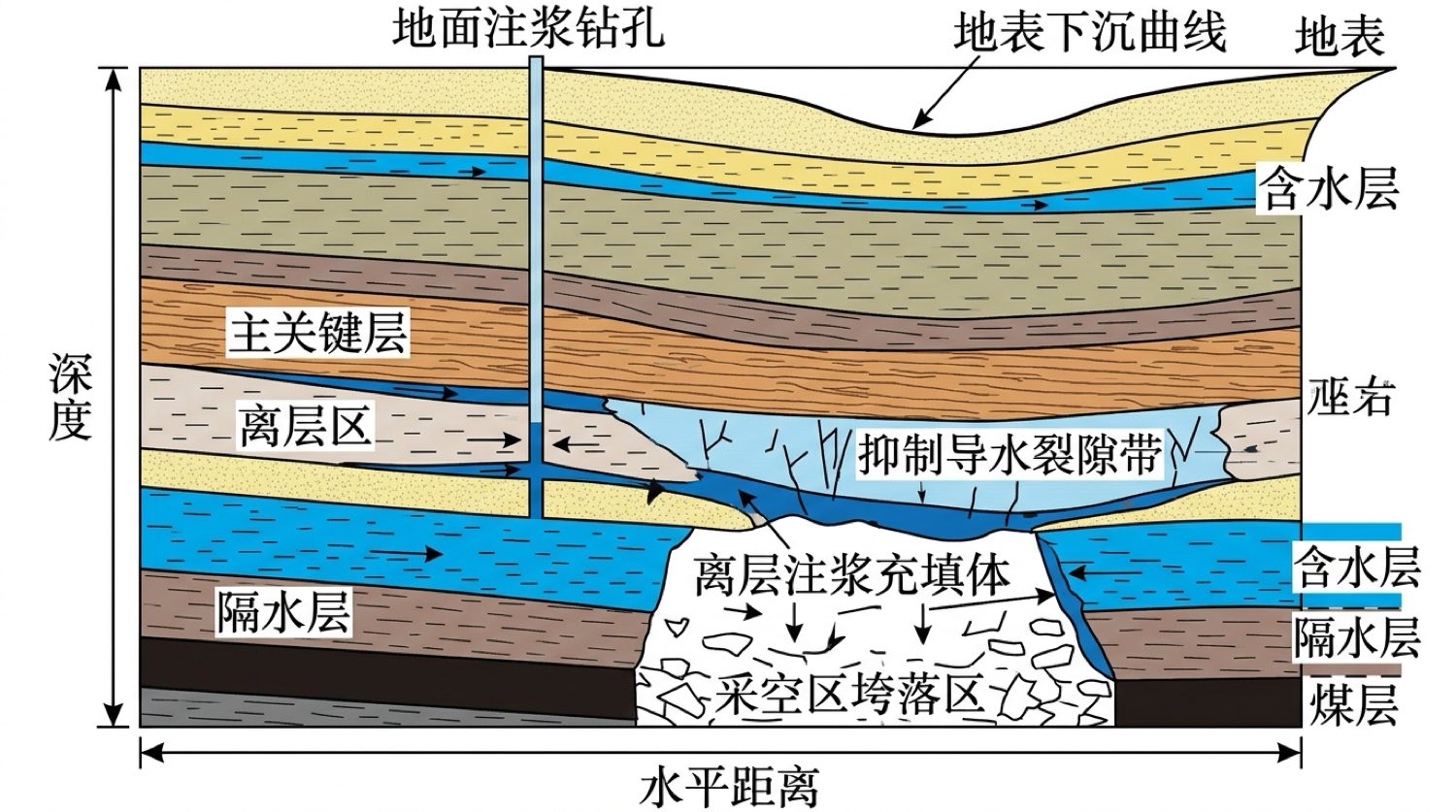

覆岩隔离注浆充填保水采煤力学模型图
图2：采动覆岩隔离注浆充填主关键层力学支撑、离层注浆扩散与导水裂隙带抑制剖面图

2. 注浆充填体支撑力与地表减沉率（$\eta_{subs}$）计算模型

注入离层区的高压流态浆体经脱水压实后形成高刚度结石体，对主关键层提供向上的连续反力支撑 $P_{grout}$：

$$P_{grout} = \gamma_{slurry} \cdot H_{well} + P_{pump\_head} - \Delta P_{loss} \ge \sigma_{critical}$$

地表减沉率 $\eta_{subs}$ 的定量核算方程为：

$$\eta_{subs} = \left( 1 - \frac{W_{max\_grout}}{W_{max\_caving}} \right) \times 100\% = \left( 1 - \frac{M_{mining} \cdot q_{c} \cdot (1 - \eta_{fill})}{M_{mining} \cdot q_{c}} \right) \times 100\% = \eta_{fill} \times 100\%$$

式中：$W_{max\_grout}$ 为注浆充填后地表最大下沉量；$W_{max\_caving}$ 为不注浆时传统垮落法最大下沉量；$\eta_{fill}$ 为离层空间注浆充实饱满度（设计指标通常要求 $\eta_{fill} \ge 70\% \sim 85\%$）。

三、注浆材料物理力学性能与浆液配比参数

覆岩隔离注浆充填材料主要以电厂粉煤灰、洗选煤泥与风积沙为基料，添加少量早强悬浮剂与矿渣微粉复合配制：

关键浆体性能指标 标准粉煤灰单液浆 (远端充填) 煤泥-粉煤灰复合浆 (经济型) 早强胶结强化浆 (关键层下部) 工程控制意义
水固比 ($W/S$) $1.2:1 \sim 1.4:1$ $1.0:1 \sim 1.2:1$ $0.8:1 \sim 1.0:1$ 保证管道长距离低阻自流输送与泵送流动性
浆液密度 ($\rho_{slurry}$) $1.38 \sim 1.45\text{ g/cm}^3$ $1.42 \sim 1.50\text{ g/cm}^3$ $1.52 \sim 1.60\text{ g/cm}^3$ 确保井筒自重静压充沛，降低地面泵送负荷
析水率与脱水收缩率 析水率 $12\% \sim 18\%$ 析水率 $10\% \sim 15\%$ 析水率 $\le 8\%$ 析出水自然经垮落带下渗，结石体密实接顶
结石体 28d 抗压强度 $2.5 \sim 4.5\text{ MPa}$ $3.5 \sim 5.5\text{ MPa}$ $6.0 \sim 8.5\text{ MPa}$ 长期有效支撑主关键层上覆数千米地应力
吨煤注浆消耗成本 $25 \sim 38\text{ 元/t}$ $20 \sim 32\text{ 元/t}$ $35 \sim 48\text{ 元/t}$ 远低于井下膏体充填（$120\text{ 元/t}$），具备极高性价比

四、标准化施工SOP：地面钻孔与井上下协同作业规范

中矿天智与中国矿业大学科研团队建立了标准化的覆岩隔离注浆作业流水线：

SOP 1：地质钻探与关键层精确定位（施工取芯钻孔，测定岩层力学参数，确定主关键层底界埋深）
  ↓
SOP 2：地面深层注浆钻孔施工（钻孔直径 $\Phi 219 \sim 273\text{mm}$，下设石油专用套管并实施全孔固井）
  ↓
SOP 3：地面自动化制浆与储浆系统建设（高精度称重配料、大扭矩高速剪切制浆、密度在线监测）
  ↓
SOP 4：采动动态监测与注浆时机捕捉（井下微震与光纤测距监测工作面推进距钻孔 20~40m 时开启高压注浆）
  ↓
SOP 5：变频多泵并联高压注浆施工（注浆压力 $8.0 \sim 15.0\text{ MPa}$，单孔注浆量 $80 \sim 150\text{ m}^3/\text{h}$）
  ↓
SOP 6：地表水准沉降观测与地下水位监测（布设地表 GPS/水准监测网与水文观测孔，评估保水减沉效果）

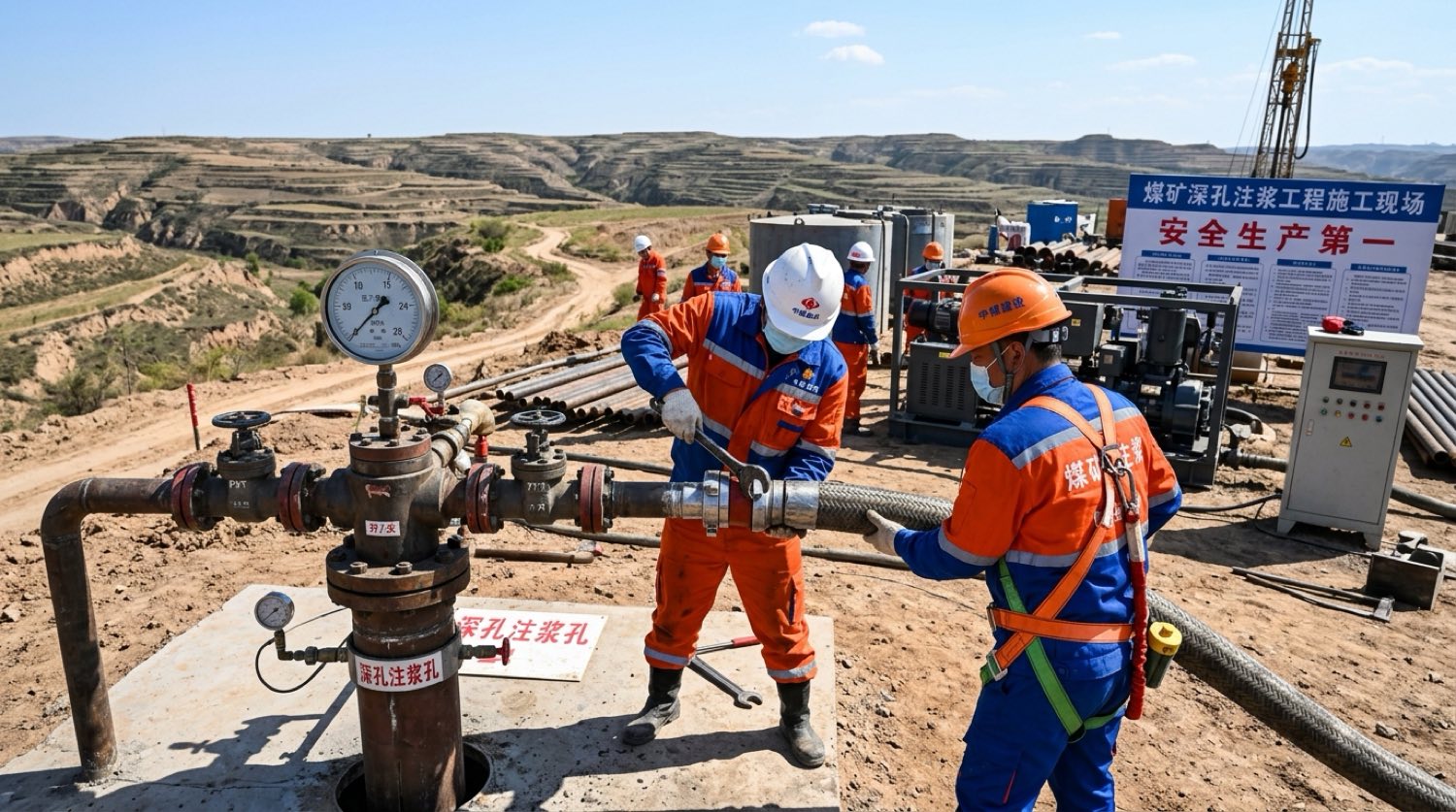

地面深层注浆钻孔高压注浆管路连接现场
图3：注浆工程技术人员在陕北黄土高原矿区地面注浆井口操作高压法兰阀门与压力传感器

核心注浆与制浆装备配置清单

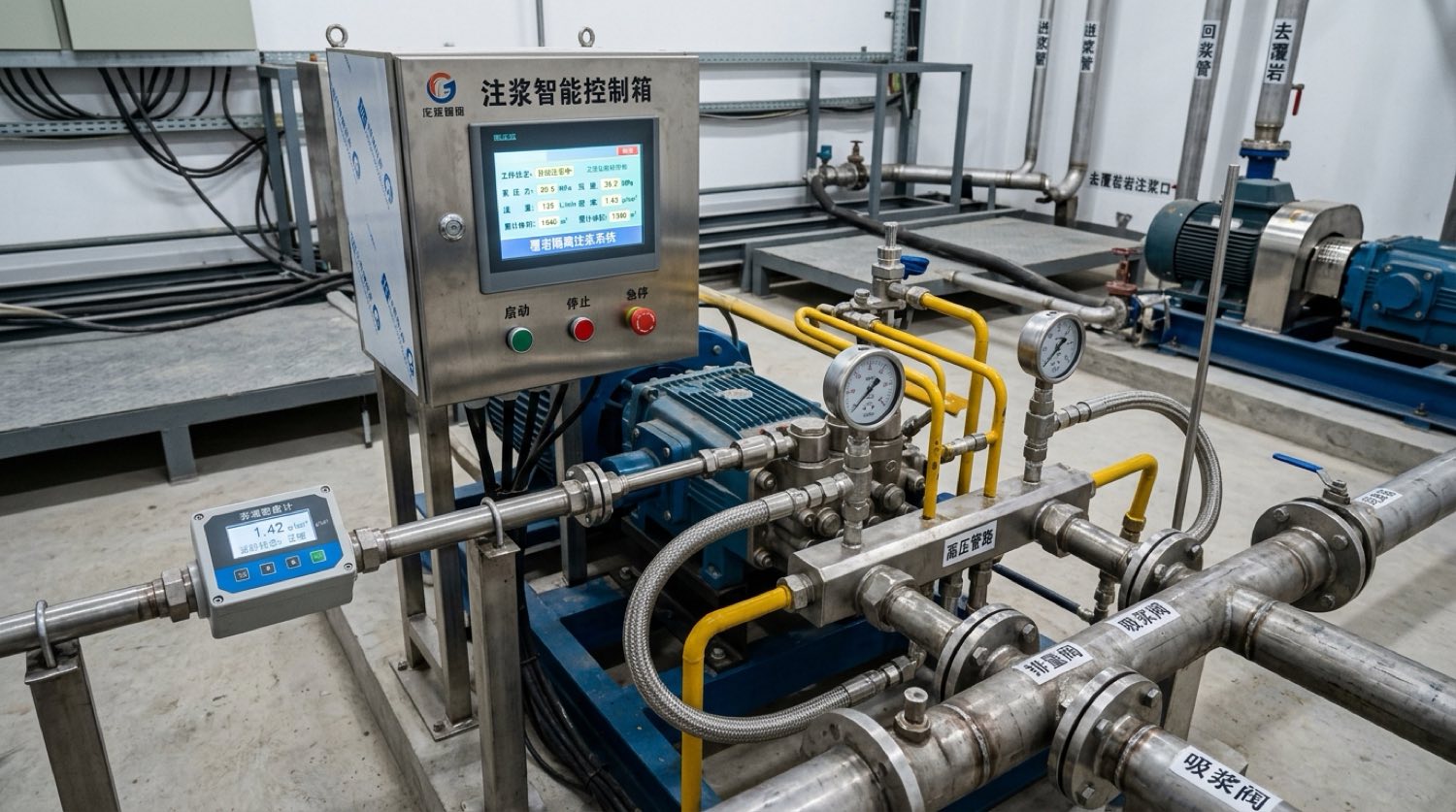

地面高压注浆泵组与控制箱特写
图4：地面高压柱塞注浆泵房、管道高压阀组与浆液密度自动监控箱特写
设备名称 规格型号 核心技术功能 性能指标
地面多级高压注浆泵 3ZB-100/16 矿用柱塞泵 提供持续稳定的大流量高压注浆动力源 最大工作压力 $16.0\text{ MPa}$，排量 $100\text{ m}^3/\text{h}$，功率 $160\text{ kW}$
智能连续高速剪切制浆机 ZJ-120 型涡流制浆机 粉煤灰、水及添加剂在 15s 内微观均化制浆 制浆能力 $120\text{ m}^3/\text{h}$，浆液密度波动误差 $\le \pm 0.01\text{ g/cm}^3$
管道高压浆液密度计 核子/科氏力高压密度仪 实时在线监测高压输送管路内部浆液比重 测量范围 $1.0 \sim 2.0\text{ g/cm}^3$，耐压等级 $\ge 25\text{ MPa}$
孔口高压防喷自控装置 双闸板高压井口防喷装置 防止地下高压水气逆流涌出，实现带压安全注浆 承压等级 $21\text{ MPa}$，配备气动紧急切断阀

五、工程案例复盘与经济效益对账：陕北榆林某大型矿井覆岩注浆项目

以下结合榆林某年产 600 万吨特大型现代矿井（主采 2 号煤层，平均埋深 420m，采高 5.5m）覆岩注浆保水采煤工程进行深度对账。

矿长总工与充填保水专家在减沉方案评审会
图5：中国矿业大学科研团队与煤矿总工程师围坐在会议室审定覆岩隔离注浆减沉与保水报告

1. 工程背景与关键技术难点

  • 地质与生态约束：井田上方赋存萨拉乌苏组第四系潜水含水层（厚度 25m），地表分布有密集防风固沙林及 1 处高压输电走廊；
  • 传统开采隐患：若按垮落法开采，导水裂隙带最大高度计算达 135m，直接切穿白垩系隔水层，潜水含水层将彻底干涸，地表沉陷达 $3800\text{ mm}$；
  • 治理方案：采用“地面 4 个注浆孔连环覆盖 + 主关键层（厚度 38m 中粗砂岩）下方离层高压注浆充填”。

2. 投资造价与综合经济效益对账

榆林某矿覆岩隔离注浆保水采煤项目综合经济效益对账表：
  ├── 地面制浆站与 4 个注浆井建设总投资：2,150 万元
  ├── 工作面累计注入粉煤灰浆体：48 万立方米（消耗电厂粉煤灰 36 万吨）
  ├── 吨煤综合注浆成本：实测仅 28.5 元/吨（远低于常规充填 120 元/吨）
  ├── 安全开采优质原煤：多回收保护煤柱原煤 165 万吨，增加销售收入 11.55 亿元
  ├── 避免高压铁塔搬迁赔偿：节约电力设施搬迁资金 3,500 万元
  └── 生态保水与减沉成效：
        ├── 地表最大下沉量由预计的 3800 mm 降至 680 mm（减沉率高达 82.1%）
        └── 上覆第四系潜水含水层水位仅轻微波动 0.35m，泉眼水质水量保持稳定，实现零溃水开采

六、总工程师覆岩注浆迎检自查清单

总工程师在组织覆岩隔离注浆项目验收与安监环保迎检时，必须核验以下 6 项核心指标：

  • 覆岩隔离注浆保水采煤专项安全技术措施：经集团公司总工程师正式批准并经省级自然资源与安监部门备案的文件。
  • 关键层位置判识与注浆孔柱状图：标明主关键层顶底界面埋深、厚度、岩石力学强度及注浆层位设计图件。
  • 注浆压力与注浆量连续在线监测曲线：地面泵站每日各班次注浆压力（$8 \sim 15\text{ MPa}$）、注浆方量与浆液密度台账。
  • 地表移动变形观测成果报告：地测部门布设的地表走向下沉、倾斜变形（$\le 3.0\text{ mm/m}$）水准观测连续台账。
  • 地下含水层水文观测孔水位监测日报：工作面推进前后潜水含水层与承压水水位动态连续观测单。
  • 粉煤灰固废消纳与环保利用备案：电厂粉煤灰无害化利用环保批复与进场原材料质量化验单。

    • 七、常见问题深度解答 (FAQ)

    Q1：覆岩隔离注浆充填与井下综采膏体充填有什么本质区别？

    答： 区别在于施工空间与采充协同：① 施工空间不同：覆岩隔离注浆充填全部在地面钻孔施工，浆液注入采空区上方的离层带；而井下膏体充填需在井下支架后方直接充入垮落区；② 不影响采煤进度：覆岩注浆采煤与注浆完全空间隔离，综采面可保持 $15 \sim 25\text{ m/d}$ 高速推进，而井下充填采充交替受限严重；③ 成本大幅降低：覆岩注浆吨煤成本仅 $25 \sim 35\text{ 元}$，仅为井下充填（$100 \sim 150\text{ 元}$）的 $1/4$。

    Q2：注浆过程中如何防止浆液突破底板泄漏进采煤工作面？

    答： 必须实施“三重隔绝控制”：① 严格控制注浆时机：注浆孔必须滞后采煤工作面煤壁 $25 \sim 40\text{ m}$ 开启，此时采空区冒落矸石已发生初次压实，形成阻浆垫层；② 控制注浆压力上限：注浆压力严格控制在小于主关键层上覆自重应力的 $1.2$ 倍以内；③ 井下实时巡查与压力联锁：井下设置专职巡浆员，一旦发现工作面后方有渗浆迹象，地面泵站瞬间降压或切换为高稠度速凝浆。

    Q3：覆岩注浆充填能否彻底消除地表沉陷？

    答： 覆岩隔离注浆属于控制性减沉技术（减沉率通常为 $65\% \sim 85\%$），它能将地表集中的大变形破坏转化为平缓、均匀的微小下沉（地表最大倾斜变形控制在 $3.0\text{ mm/m}$ 以内，曲率变形 $\le 0.2 \times 10^{-3}/\text{m}$）。在这一变形范围内，地表建筑物、道路及管道均处于安全弹性极限内，无需进行搬迁即可安全使用。

    参考依据与标准规范

    1. GB 50215-2015《煤炭工业矿井设计规范》
    2. 煤矿安全规程（2025版），国家矿山安全监察局
    3. GB/T 35056-2018《煤矿充填开采技术规范》
    4. 矿安〔2026〕81号《国家矿山安全监察局关于进一步加强煤矿重大灾害精准治理与安全风险辨识评估的指导意见》
    5. 煤矿防治水细则（2018版），国家煤矿安全监察局
    6. GB 50451-2008《煤矿水文地质勘探规范》
