一、采空区密闭墙为何是隐蔽发火与有害气体外溢的“火山口”？
在长壁综采或放顶煤回采结束后，遗留在采空区内的大量碎煤、碳质泥岩以及残留煤柱，长期处于封闭缺氧或微弱漏风的复杂地质环境中。为了隔绝火区、切断漏风通道并阻隔积水，矿井通常会在报废巷道或采区联络道修筑永久性密闭墙（如砖石混凝土闭、高水材料密闭墙或防冲抗爆密闭墙）。
然而，在千米深井开采实际中，密闭墙绝非一劳永逸的安全“铜墙铁壁”，而是极易演化为隐蔽性重大灾害汇聚的“火山口”：
- 漏风压差驱动自燃发火：煤自燃的根本动力在于“漏风供氧”。采空区密闭墙两侧常常存在因通风系统阻力分布不均造成的正负压差。只要密闭墙体存在微细裂隙，或者周边围岩受动压扰动产生开裂，新鲜风流就会在压差驱动下源源不断渗入采空区内部。当氧气浓度在氧化带（氧气浓度大于8%~10%）与遗煤发生氧化蓄热，温度突破临界自燃点（通常为60℃~80℃）后，便会引发剧烈的地下深部隐蔽发火；
- 气压突变引发有毒有害气体井喷外溢：在地面大气强冷空气过境（气压骤升骤降）或主要通风机倒机停风瞬间，采空区内积聚的数万立方米高浓度瓦斯（CH4）、窒息性一氧化碳（CO）和二氧化碳（CO2），会在反向负压抽吸下像喷泉一样穿透密闭裂隙，大量倒灌涌入正常生产的进风大巷或回风系统，瞬间造成工作面瓦斯粉尘超限、人员窒息的恶性灾害；
- 强采动冲击应力对密闭墙体的压剪破坏：相邻综采工作面推进过程中产生的强烈超前支承压力与覆岩破裂动载震动，极易导致密闭墙周边煤帮严重塑性剪切片帮，甚至引发墙体受压崩塌失稳，导致采空区积水溃入大巷。
国家矿山安全监察局《煤矿安全规程》第248条至第260条明确规定：开采容易自燃和自燃煤层的矿井，必须建立采空区密闭墙定期检测与火灾预测预报系统。现代智能化矿山全面推行“多参数在线激光连续监测与自适应动压平衡均压防灭火”全套工业解决方案。
二、激光光谱（TDLAS）多气体在线监测与密闭微压差高精度动态感知
传统的密闭监测主要依靠人工巡检工携带便携式气体检测仪和U型水柱计，每周甚至每旬到密闭墙前插管取样测压。这种离散采样不仅工人劳动强度极高、面临高瓦斯窒息危险，而且无法捕捉因大气压动态波动引起的瞬态漏风反转。

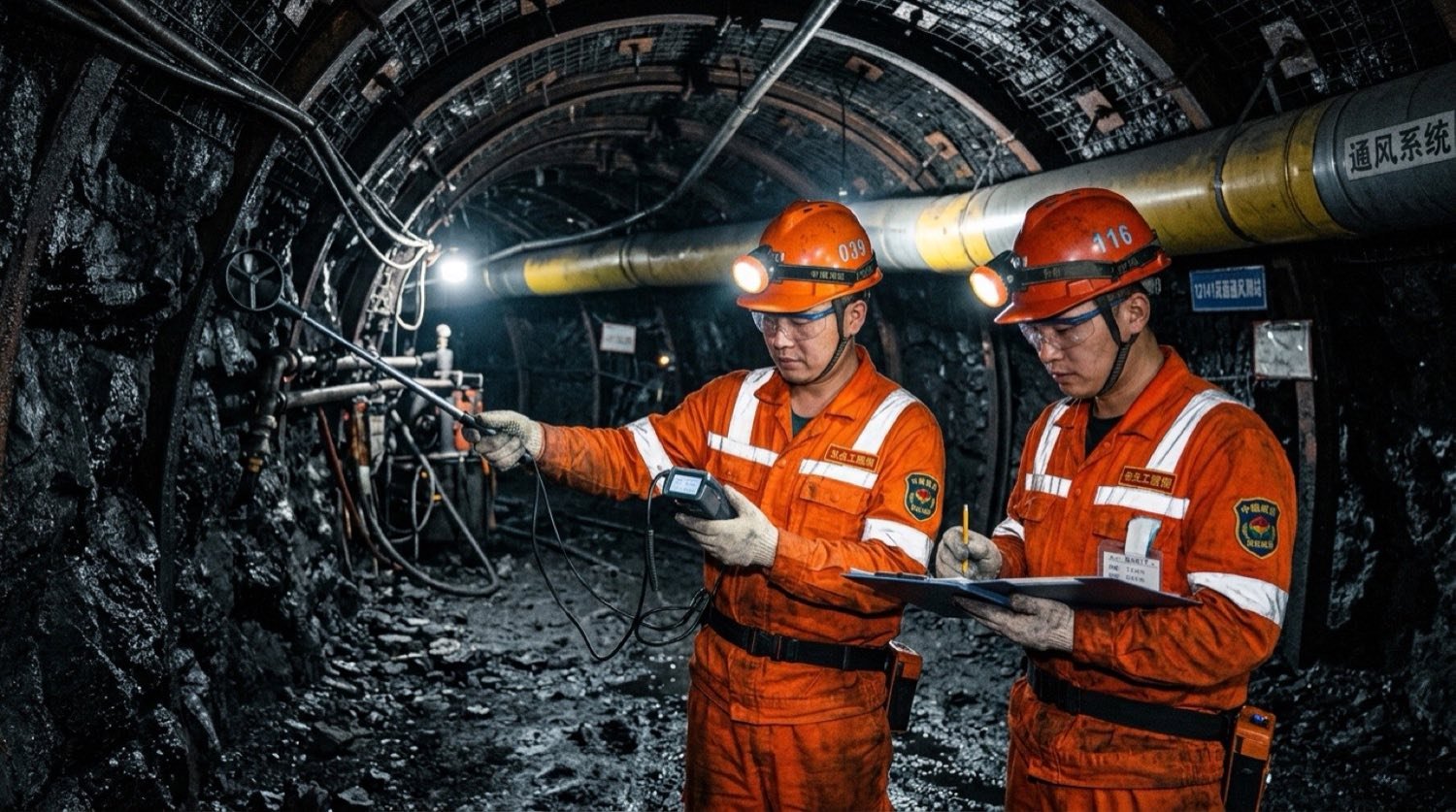

如图1所示，现代智能化密闭监控系统采用了一体化本安防爆型在线监测架构：
- 可调谐半导体激光吸收光谱（TDLAS）气体感知技术：利用不同气体分子在特定近红外波段具有独特吸收窄谱线的物理特性，系统能够不受粉尘、水汽和背景气体的交叉干扰，对密闭观测管内抽取的样气进行毫秒级光学分析，精确测定氧气（O2，精度0.05%）、一氧化碳（CO，精度0.1ppm）、甲烷（CH4，精度0.01%）以及极微量特征自燃指示气体乙烯（C2H4，精度0.5ppm）和乙炔（C2H2，精度0.1ppm）；
- 高灵敏度差压变送器微压差测定：传感器分别取压于密闭墙外部巷道与密闭墙深部采空区，测量量程为-500Pa至+500Pa，分辨率高达0.1Pa。微压差数据以1Hz的高频连续上传至矿井通风监控专网，实时反映墙体两侧漏风动力方向与漏风能量；
- 墙体内部多点温度与应变光纤测定：在密闭墙浇筑时预埋铠装光纤布拉格光栅（FBG）温度与应变应力传感器，对墙体内部水化热、受动压挤压变形量进行三维动态感知，提前捕捉墙体裂缝隐患。
三、采空区遗煤自燃“三带”动态演化与漏风动力学机理通俗大白话解析
采空区的火灾防控之所以复杂，在于其内部空间广大且完全不可见。在采矿工程学中，采空区自工作面切眼向深部通常自然演化为著名的“自燃三带”：
如图2所示，用生动通俗的现场大白话比喻，采空区就像一个巨大的“地下火炉膛”：
- 第一带叫“散热带”（近工作面区）：靠近回采工作面的区域漏风虽然极大、风速很快，但新鲜风流像“强力电风扇”一样把煤氧化产生的微小热量迅速吹散带走，热量根本聚积不起来，所以煤层“想烧也烧不起来”；
- 第二带叫“自燃带”（危险核心区）：在深入采空区数十米至百余米的中部区域，漏风不大不小，恰好维持在0.1~0.24m/min的“黄金临界供氧区间”。此时既有持续微弱的氧气供给（氧气浓度维持在8%~18%），而风速又极其迟缓无法带走热量，煤氧化热量像“温水煮青蛙”一样在松散煤体内部不断积聚保温，只要时间超过煤的自燃发火期（通常为30~60天），煤温就会自发冲破燃点形成地下明火；
- 第三带叫“窒息带”（深部死区）：在远离工作面数百米的极其深部区域，由于顶板完全垮落密实压紧，漏风通道彻底切断，氧气被遗煤消耗殆尽（氧气浓度降至2%~3%以下），火炉膛彻底“缺氧窒息”，煤层“想烧也没有氧气可烧”。
因此，采空区密闭墙与均压防灭火的核心物理靶向，就是通过智能控制密闭墙体两侧的压差，把采空区内部的“自燃带”范围压缩到最小，或者使整个密闭区域迅速跨越自燃带直接进入绝对缺氧的“窒息带”。
| 密闭监控物理指标 | 传统人工定期插管取样模式 | 智能化在线连续监测与均压闭环模式 | 核心安全与技术提升优势 |
|---|---|---|---|
| 监测时效性与频次 | 7~10天人工取样一次，化验分析滞后2天 | 全时域24小时毫秒级激光光谱连续在线监测 | 彻底告别盲区，自燃初期CO异常升高提前7天捕捉 |
| 气体测定灵敏度与精度 | 气相色谱人工注样，易受外界空气漏气污染 | TDLAS激光窄谱吸收，CO分辨率达0.1ppm，无交叉干扰 | 捕捉极微弱氧化发热苗头，零假报与零漏报 |
| 压差调控反应机制 | 人工根据经验搬动砖块或调节木风窗 | 差压传感器实时联动智能均压风机与变频风门自动配压 | 密闭墙两侧压差稳定控制在±5Pa以内，杜绝漏风 |
| 异常工况智能报警联动 | 需人工逐级上报，编制抢险方案耗时数小时 | 系统内嵌四级分级预警模型，自动启动氮气与胶体注浆 | 形成毫秒级“感知-决策-调压-注氮”灭火闭环 |
| 井下现场巡检作业风险 | 工人必须深入废弃盲巷密闭前高危环境巡检 | 地面集控大屏远程透明化监管，实现无人值守 | 避免一线瓦检工遭受采空区有害气体外溢窒息伤害 |
四、智能均压防灭火系统闭环控制：自动调压气闸门与变频均压风机协同
均压防灭火（Pressure Balancing Fire Prevention）是利用空气动力学原理，人为在密闭墙外侧施加一个可精准调节的气压缓冲室，使密闭墙外部巷道与内部采空区之间的风压差趋近于零（$\Delta P \approx 0$），从而在根本物理上消灭漏风驱动力。
如图3所示，智能均压防灭火系统主要由双道自平衡调压气闸门、微型防爆变频均压风机、连通调节风管与智能伺服控制器协同组成：
- 调压气室空间构建：在密闭墙前方5~8米处，增设一道轻型高气密性气闸门，在两道门体之间形成一个相对独立的“密闭均压调节室”；
- 压差闭环自适应微调：
- 当微压差传感器检测到采空区内部气压低于外部巷道气压（$\Delta P > +10\text{Pa}$，存在向采空区内部漏风供氧危险）时，PLC控制器立即启动连通调节风窗的微型伺服推杆，微幅开大泄压风口，或者微量降低均压室内风压，使内外压差迅速回落至0~+3Pa之间；
- 当检测到采空区内部气压高于外部气压（$\Delta P < -15\text{Pa}$，存在瓦斯、CO向外部大巷倒灌外溢危险）时，智能变频均压风机平滑升频运转，向均压室内适度注入微正压新鲜风流，形成“正压空气风幕垫”，将采空区有害气体牢牢封堵在墙体内部；
- 多源惰化联动闭锁：一旦在线监测发现CO浓度超过10ppm或温度超过35℃，均压控制系统在维持压差平衡的同时，自动触发地面大流量注氮机组（注氮纯度大于99.5%）与井下阻化高分子胶体注浆泵站，向采空区深部自燃隐患点靶向压注高浓度氮气与降温凝胶，迅速窒息火区。
五、密闭墙抗冲击动压破坏监测与高强抗爆注浆加固SOP流程
在坚硬顶板大面积来压或冲击地压剧烈扰动下，采空区密闭墙往往承受着数吨乃至数十吨的侧向冲击动载波。普通砖砌密闭墙在瞬间即被推塌，必须建立标准的抗冲击密闭墙加固与破坏预防SOP：
- 步骤一：墙周围岩掏槽与围岩深部注浆锚固：修筑永久密闭墙前，必须使用风镐或水力冲掏在顶底板和两帮开凿深度不小于0.8~1.0米的牢固嵌岩基槽，露出新鲜坚硬基岩。在槽口内施工间距0.8米、深度3.0米的注浆锚杆，向周边松动圈压注超细特种高水自流平水泥基加固材料（水灰比0.6~0.8，单液无水析出），封堵岩壁微裂隙漏风通道。
- 步骤二：双层钢筋网与高抗折自密实混凝土浇筑：墙体内架设直径 $\Phi16\text{mm}$ 的双层双向高强螺纹钢筋骨架，中间设置抗弯曲槽钢横梁；采用强度等级不低于C40的防渗自密实微膨胀高标号混凝土分层分段连续浇筑，墙体总厚度达到1.2~1.5米以上，抗爆动载压力设计突破1.5MPa以上。
- 步骤三：多参数观测预埋管路集成与密封：在密闭墙中上部和底部预先穿插三道加厚无缝不锈钢套管：上部为气体取样与微压差观测管，中部为红外测温与激光光纤保护管，底部为带高压防爆逆止水阀的放水管。所有穿墙钢管外壁焊装止水环，并在管根部用环氧阻燃密封胶严密浇注包胶。
- 步骤四：密闭墙表层防火气密涂层全封闭喷涂：混凝土完全凝固脱模后，对墙体外表面以及周边岩帮各延伸2.0米范围，喷涂厚度不小于50mm的改性高分子纳米阻燃气密喷涂密封胶，彻底消灭微细气孔与收缩毛细缝。
- 步骤五：动压应变连续在线监测与隐患消缺：投运后，实时监控预埋在墙体内部的FBG光纤应变传感器读数。一旦发现墙体局部主应变变化率超过0.2mm/天，或者激光测距显示墙面有微幅鼓胀趋势，立即在墙体外侧打孔实施二次高压化学浆充填补强，确保密闭墙在全生命周期内坚固如初。
六、实验室绝热氧化测定与气体自燃特征色谱标定
为精准确立目标煤层在不同氧化阶段的气体产生规律与特征临界温度，矿井安全防灭火实验室开展了煤样大型绝热程序升温氧化与气相色谱化验测试。
如图4所示，测试煤样取自井下正在回采的3号厚煤层。试验控制干空气以50ml/min恒定流量穿过反应炉煤样罐，系统连续监测升温过程中各气体的释放浓度：
实验标定曲线清晰显示：
- 初期慢速氧化阶段（常温~55℃）：煤体耗氧率缓慢上升，CO产生量极其微弱（小于5ppm），无碳氢烯烃类气体析出；
- 自热加速阶段（55℃~85℃）：CO浓度随温度呈指数级暴增，当温度达到68℃时，乙烯（C2H4）特征气体首次敏锐出现（检测限0.2ppm），该温度被正式标定为该矿井采空区自然发火的“一票否决橙色预警临界温度”；
- 剧烈燃烧阶段（85℃以上）：当温度突破110℃时，极高危险标志气体乙炔（C2H2）大量涌现，CO/CO2比值突破0.15，表明深部已经形成局部高温明火炭化热源。这组精细的实验室物理化学曲线为现场智能监控系统的预警阈值设置提供了不容置疑的科学判据。
七、智能化密闭墙监控与均压防灭火技术经济账本对账
在特厚煤层和易自燃矿井中，密闭墙智能化改造不仅消灭了高昂的防灭火抢险救灾支出，更盘活了受火区威胁的数百万吨优质呆滞煤炭资源。
| 经济与安全技术核算指标 | 传统人工粗放巡查与静态密闭模式 | 智能化多参数监测与动压平衡均压系统 | 经济改善与量化安全效益增量 |
|---|---|---|---|
| 采空区自燃发火隐患发生率 | 年均发生局部氧化异常蓄热发热4~6次 | 压差平衡受控，自燃发火隐患发生率降为0 | 彻底消除封闭大面积火区停产恶性事故，本质安全跨越 |
| 火区封闭停产损失与挽回产值 | 历史上曾因发火被迫封闭整个工作面（停产3个月） | 动态均压与靶向控氧保障，工作面安全平稳推进 | 避免少提原煤超50万吨，按吨煤净利润100元测算，避免间接利润损失5000万元 |
| 注氮气与阻化剂灭火材料消耗 | 无感知盲目全采空区大流量注氮，氮气浪费率达60% | 依据气体激光监测数据实施精准靶向间歇式注氮 | 年节约高纯度制氮电费与阻化剂材料费约185万元 |
| 专职通风瓦检与测漏风人员定员 | 专职密闭巡检瓦检员每班6人，四班三倒共24人 | 地面集控大屏远程实时监测，巡检班减至4人 | 减少高危高强度井下作业人员20人，年节约人工成本320万元 |
| 全套系统设备投资静态回收期 | 传统日常维护与人工取样年消耗约120万元 | 全套在线激光分析仪+均压风窗设备投资约720万元 | 综合年化节约材料、减员与安全防灾效益超5500万元，系统投资回收期仅为0.13年 |
八、矿总工程师审图会商与密闭工程验收管理规范
智能化密闭墙工程竣工投用前，必须由矿井总工程师、通风防灭火副总、安监科长以及属地矿山救护队共同开展严格的工程验收与气密性负压实战验收会审。
如图5所示，现场验收严密把关四大关键检验环节：
- 密闭墙体实体几何强度与掏槽深度验收：核验地质写实记录，实测周边嵌岩基槽掏槽深度全部达到0.8米以上，混凝土抗压试块28天抗压强度实测值达到42.5MPa，墙面平整无贯穿裂缝；
- 正负压气密性打压实测检验：在密闭墙两端构建微气压差，使用发烟管在墙体表面及与围岩接触接茬部位进行全方位发烟检漏，发烟烟迹笔直无任何被吸入或被吹散现象，气密性达标率100%；
- 激光气体多通道在线分析仪示值复核：采用标准浓度标气（含O2 2.0%、CO 50ppm、CH4 1.5%）向在线取样管路通气校准，系统大屏在3秒内迅速响应，气体示值误差严格控制在±1.0%以内；
- 变频自动调压均压系统阶跃扰动响应测试：人为在外部巷道调节风窗制造25Pa的突发压差阶跃扰动，均压风机与电液调节伺服机构在8秒内自动联动平滑动作，均压室内压差在15秒内重新稳定回落至+2.5Pa安全区间，总工现场签字确认通过验收。
九、常见问题解答 FAQ
答： 密闭墙内外宏观压差平衡（$\Delta P = 0$）能够彻底切断因巷道风阻驱动的定向贯穿性漏风流，但在微观物理层面，分子扩散效应（Fickian Diffusion）以及地面昼夜温差引起的大气压微小呼“呼吸膨胀效应”依然极其微弱地存在。此外，如果采空区遗煤在早前回采过程中曾经发生过局部低温微弱氧化，残存包裹在多孔隙煤岩介质中的原生吸附CO气体会缓慢微量释放解吸。此时关键在于观察CO浓度的发展趋势：如果CO值长期稳定在5~8ppm低位且乙烯（C2H4）绝对为零，属于正常的残存吸附释放；如果CO呈现台阶式单调攀升且温度异常升高，则必须立刻实施局部注氮降温与二次注浆密实。
答： 混凝土本身虽然具备极高的抗压强度，但在凝固水化硬化过程中不可避免会产生微细的干燥收缩毛细微裂纹。更为关键的是，混凝土刚性模量极大，而周边的煤岩层属于弹塑性介质。在采动剧烈地应力挤压下，混凝土与围岩之间由于变形模量不匹配，极其容易在“煤岩-混凝土”交接面上产生微米级的剥离剪切空隙。喷涂具备高弹性延伸率（延伸率可达200%以上）的柔性高分子气密涂层，能够在墙体与围岩表面形成一层韧性连续的橡胶状防渗保护膜，即使围岩产生微量形变，保护膜依然完整紧密贴合，彻底阻断漏风通路。
答： 采空区积水是诱发密闭墙失稳破坏的重大物理隐患，水压的静压荷载（每10米水柱产生0.1MPa巨大静水压）往往数倍于风压。因此，智能化密闭墙底部必须严格安装双回路专用防爆自闭式U型水封放水器。放水器内嵌装高精度水位液位传感器与高压逆止阀：平时采空区淋水通过U型水封管平稳自流排出，水封高度始终维持在水柱高度500mm以上隔绝外部空气倒灌；一旦放水孔被煤泥淤堵导致采空区内水位急剧上升超过警戒线，液位计立即向调度中心发出橙色报警，同时联动开启高压辅助反冲洗高压水阀疏通管路，严防密闭墙长期承受超标静水头压载。
十、技术决策与落地行动清单
为构筑采空区隐蔽火水灾害坚固防线，矿井管理层应紧盯以下三项行动清单落地见效：
📋 行动清单 1：开展全矿在役密闭墙全覆盖安全隐患体检排查
- 组织通风与地测防灾专班，对全矿井所有采空区、报废巷道的永久与临时密闭墙开展气密性、掏槽质量与周边裂隙拉网式排查；
- 建立全矿密闭墙“一墙一档”数字化空间档案，标明位置里程、服务年限、墙体厚度与历史气体基线数据。
📊 行动清单 2：部署激光多组分气体在线监测与智能均压闭环调控
- 逐步淘汰落后低频人工取样模式，在高瓦斯、易自燃重点采空区密闭墙全面加装TDLAS激光多参数分析仪与高精度微压差变送器；
- 在漏风压差复杂的关键联络道设立双道自平衡调压气闸室，配置智能变频均压系统，将密闭内外压差刚性锁死在微压差区间。
💬 行动清单 3：健全动压防冲注浆加固工艺与应急联动销号机制
- 对受相邻工作面强烈采动扰动的密闭墙体，提前实施高压膨胀微自流平水泥深孔注浆加固，严防周边松动圈开裂漏风；
- 严格落实密闭异常指标分级预警应急响应SOP，打通从激光预警触发到大流量注氮与阻化凝胶喷注的闭环链路，确保隐患秒级受控。
