一、为什么向采空区灌了几万吨水浆、注了上百万方氮气，火还是灭不掉？
在陕北神府、新疆准东、内蒙鄂尔多斯、山东兖州及东北鹤岗等开采Ⅰ类容易自燃或Ⅱ类自燃厚煤层的矿井中，综采放顶煤（或大采高）工作面采空区遗煤自燃始终是悬在矿长与总工程师头顶的头号灾害。尤其是在工作面遇断层推进缓慢（日进尺 $<2.5 ext{m}$）、末采撤架停采期或老空区相邻煤柱裂隙漏风时，采空区回风隅角一氧化碳（$ ext{CO}$）浓度往往在几天内从正常的 $15 ext{ppm}$ 飙升至 $500\sim1500 ext{ppm}$，甚至检测出煤自燃进入剧烈热解阶段的标志性气体乙烯（$ ext{C}_2 ext{H}_4$）与乙炔（$ ext{C}_2 ext{H}_2$）。
很多矿井在火情冒头时，第一时间拼命往采空区里灌注黄泥浆或水泥粉煤灰浆，同时开足地面制氮机注氮，结果折腾半个月，$ ext{CO}$ 浓度不但没降，反而越烧越旺。究其物理根源，传统单一手段存在两大致命软肋：
- 水浆“走低不走高、顺沟流走”，根本够不着架后高冒区顶板火源：煤自燃蓄热产生的高温火源，往往位于采空区冒落矸石堆的中上部或切眼顶板高冒空洞内（热空气上浮产生“火风压烟囱效应”）。而液态水浆或黄泥浆比重大、流动性强，打钻注进去后全部顺着底板低洼沟槽“拉沟流走”，甚至直接涌出到工作面运输顺槽把皮带巷淹成了泥塘，而上方距离底板3~6米高的冒落矸石缝隙里的火源连一滴浆都没沾上！
- 纯氮气“保不住、散得快、比热容小”，降不下高温岩体余热：气态氮气（$ ext{N}_2$）虽然能稀释氧气，但采空区是一片四处漏风的多孔碎石介质。一旦工作面风压波动，注入的氮气几十分钟就顺着漏风通道飘散殆尽；更要命的是，氮气比热容极小，对于已经升温至 $280\sim450^\circ ext{C}$ 的深部赤热煤块根本起不到吸热冷却作用，只要稍微一停氮、新鲜风流一渗入，高温煤体立刻死灰复燃。
要彻底降伏采空区立体隐蔽火患，必须打出“深部定向埋管注氮控氧（治面） + 粉煤灰氮气三相泡沫立体堆叠爬高（治高点与降温封堵）”的黄金组合拳。有关采空区永久密闭墙均压防灭火与废弃矿井速凝封堵工艺，可参阅煤矿采空区密闭墙智能化监测与动压平衡均压防灭火指南及废弃矿井采空区高水速凝材料嗣后高压注浆封闭防灭火。
二、采空区自燃“三带”动态圈定与“深部注氮+三相泡沫”立体防灭火机理
精准防灭火的第一步，是通过进回风顺槽预埋的JSG-8型矿用激光束管监测系统与分布式测温光纤（DTS），摸清当前工作面采空区内部“散热带、氧化升温带、窒息带”的真实空间边界。
如图1所示，现代立体防灭火系统针对采空区不同深度与高度空间，实施精准靶向打击：
- 空间分区一：采空区后方 $0\sim25 ext{m}$ 散热带（加快推采+上下隅角封堵减少漏风）：该区域距离工作面支架切顶线近，漏风风速大（$>0.24 ext{m/min}$），浮煤氧化产生的热量被风流带走。核心任务是在进、回风上下隅角利用高水速凝袋或聚氨酯无机发泡喷涂构筑L型挡风墙，从源头砍断向采空区深部钻入的漏风压差（通风网路降压控风可参考煤矿全矿井智能通风网络三维动态解算与按需调控指南）。
- 空间分区二：采空区后方 $25\sim85 ext{m}$ 氧化升温高危带（深部迈步式埋管连续注氮惰化）：该区域风速适中、遗煤厚、散热差，氧气浓度在 $8\%\sim18\%$ 之间，是煤自燃发火的温床！通过在进风顺槽每推进30~40米迈步式交替预埋两趟DN108无缝注氮钢管，将纯度 $\ge 97\%$ 的氮气直接注入采空区切顶线后方35~55米的核心氧化带中心，将氧化带宽度从原来的60米强行压缩至20米以内，并迫使氧气浓度降至 $7\%$ 煤自燃临界窒息线以下。
- 空间分区三：高冒区顶板与氧化带已发火高温区（粉煤灰氮气三相泡沫立体堆叠扑灭）：当局部煤体已发生剧烈氧化蓄热（$ ext{CO}>200 ext{ppm}$ 或出现 $ ext{C}_2 ext{H}_4$）时，立即启动井下三相泡沫发生器，将“固相（高浓度电厂粉煤灰或黄泥微粒） + 液相（水与 $0.6\%$ 矿用复合发泡稳泡剂） + 气相（高压氮气）”三者旋流湍流混合，生成发泡倍数达15~25倍的致密三相泡沫注入采空区。三相泡沫具有三大无可比拟的物理神效：
- 向高处立体堆积爬升4~8米：泡沫密度仅为水的 $1/20$，进入采空区后不再顺底板流走，而是像膨胀奶油一样向高冒区顶板空洞和上覆裂隙立体堆积爬升，无死角包裹高位火源；
- 气液固三重绝杀：泡沫中的水分蒸发吸收巨量汽化潜热将火源瞬间冷却至 $40^\circ ext{C}$ 以下；泡沫破裂后释放出包裹在泡内的纯氮气实现局部窒息；而吸附在气泡液膜上的微米级粉煤灰颗粒则均匀覆盖粘附在碎煤表面，脱水后形成一层致密的固体隔氧包衣，永久阻断残煤复燃！
| 防灭火技术手段 | 空间覆盖特性（平面 vs 垂向高度） | 蓄热降温能力 | 漏风通道封堵持久性 | 吨成本与最佳适用工况 |
|---|---|---|---|---|
| 传统黄泥/粉煤灰水浆 | 仅沿底板低洼沟槽流动，垂向爬升 $<0.3 ext{m}$ | 强（液态水比热容大），但接触不到高位火源 | 差（水浆流失，易溃浆冲入工作面） | 成本低；仅适用于底板仰斜封闭老空区底部灌浆 |
| 单一气态PSA注氮 | 平面弥散广，但极易随漏风风流飘散流失 | 极弱（气体比热容极小，无法冷却赤热煤体） | 无封堵能力（停氮后氧气立刻反扑） | 成本极低（约 $0.25 ext{元/m}^3$）；适用于全采空区日常广域抑氧预防 |
| 高分子胶体/水玻璃凝胶 | 可压入局部钻孔裂隙，扩散半径仅 $2\sim4 ext{m}$ | 中等（含水率高），但大空间充填量受限 | 极强（成胶快），但后期失水易干裂 | 成本高昂（$350\sim600 ext{元/m}^3$）；仅适用于巷道高冒孔局部点状封堵 |
| 粉煤灰+氮气三相泡沫 | 平面扩散半径 $25\sim40 ext{m}$，垂向立体堆高 $4\sim8 ext{m}$ | 极强（水蒸发潜热 + 泡沫长期包裹换热） | 强（粉煤灰覆膜成壳，48h不破泡） | 综合性价比极高（折合每方泡沫仅 $6\sim9 ext{元}$）；大空间采空区与高位火源首选 |
三、地面制浆制氮站与井下旋流射流三相泡沫发生器实操工艺
三相泡沫系统之所以能在各大矿务局迅速推广，关键在于它完全复用了矿井现有的地面黄泥/粉煤灰注浆管路与地面PSA制氮管路，只需在井下工作面顺槽串联一台纯机械结构的矿用本安型旋流射流三相泡沫发生器即可瞬间变身。
如图2所示，整套系统在地面与井下的参数匹配与操作流程有着严格定量要求：
- 地面高浓度粉煤灰制浆与发泡剂定量添加：在地面注浆站，将二级电厂粉煤灰与水按水灰质量比 $1.5:1\sim2.0:1$（浆液比重 $1.28\sim1.36 ext{g/cm}^3$，固相质量浓度约 $33\%\sim40\%$）搅拌均匀，经20目振动筛滤除大颗粒炉渣后送入DN150下井输浆管路。为防止发泡剂在长距离下井跌落管路中提前发泡增大管阻，严禁在地面浆池直接倒入发泡剂！必须在井下距离三相泡沫发生器前方15~20米处，利用KDB系列矿用气动定量螺杆计量泵，按浆液体积流量的 $0.5\%\sim0.8\%$ 比例在线精准注入矿用阴离子-非离子复合表面活性发泡稳泡剂。

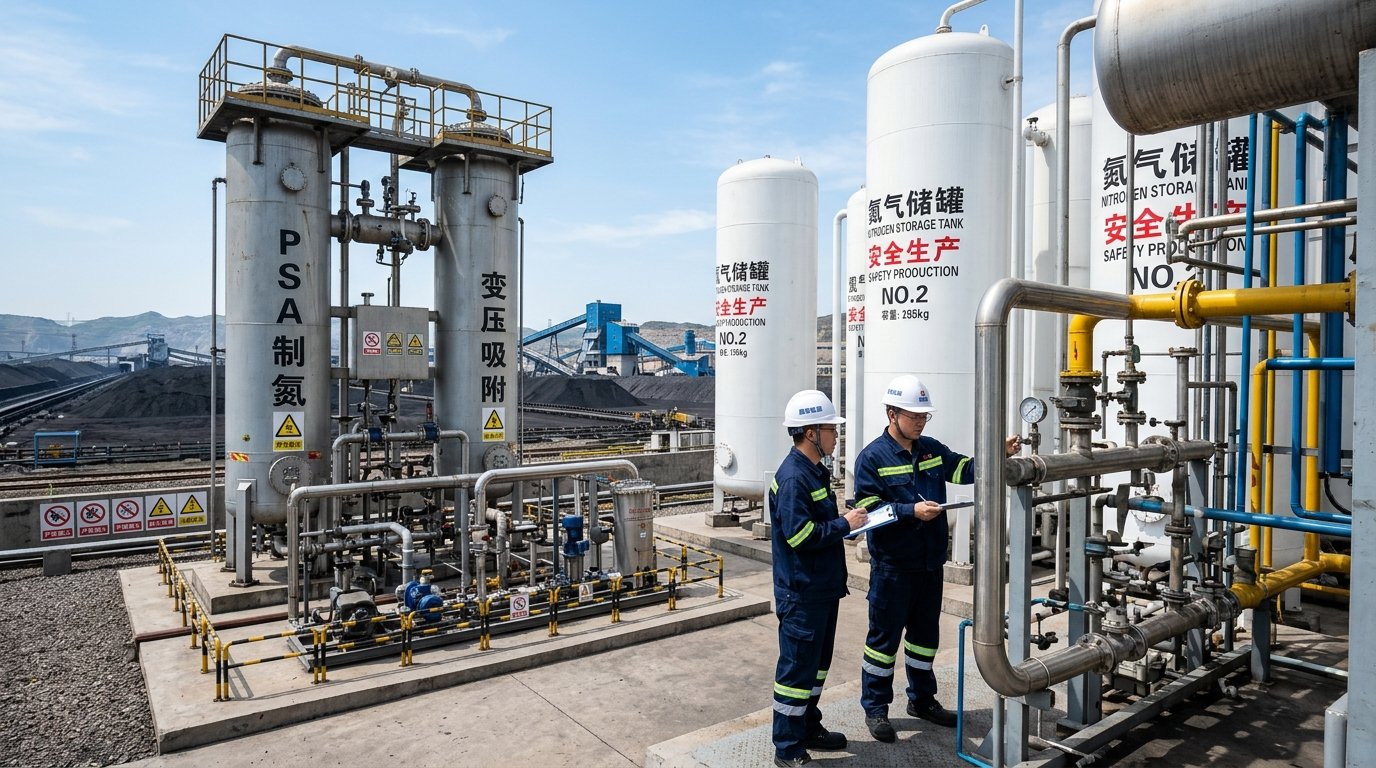

- 地面PSA变压吸附制氮与气液固最佳配比：地面配备2~3台 $1200\sim2000 ext{Nm}^3/ ext{h}$ 碳分子筛变压吸附（PSA）制氮机组，输出氮气纯度强制锁定在 $\ge 97.5\%$（若氮气纯度掉到93%以下，注入采空区反而等于给火区送氧！），井下分支管口供氮压力保持在 $0.5\sim0.7 ext{MPa}$。

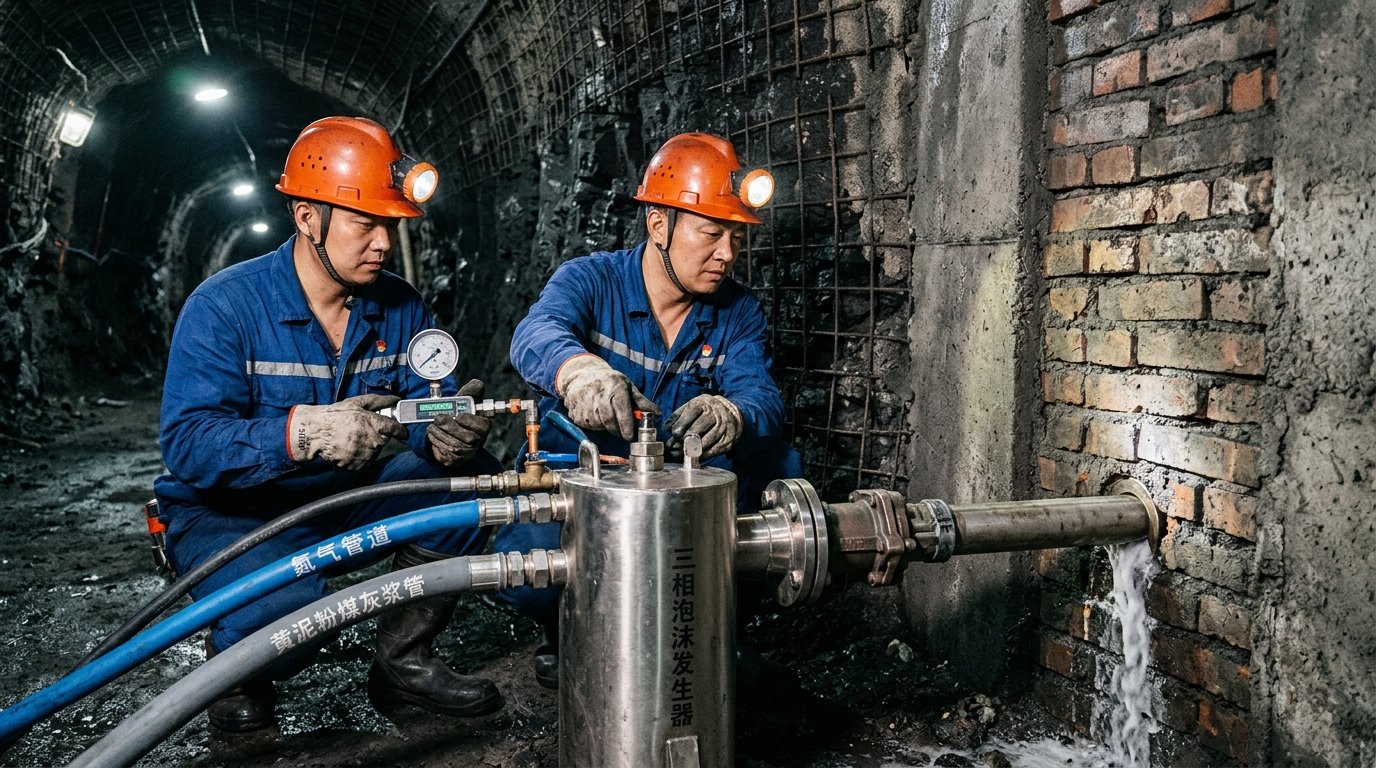

- 旋流射流发泡与采空区迈步式埋管压注：当流量为 $30\sim50 ext{m}^3/ ext{h}$ 的含发泡剂粉煤灰浆液进入不锈钢三相泡沫发生器内部文丘里（Venturi）收缩喷嘴时，流速骤增至 $18 ext{m/s}$ 形成负压卷吸腔，与此同时 $800\sim1200 ext{m}^3/ ext{h}$ 的高压氮气通过环形斜孔切向射入（气液比控制在 $20:1\sim25:1$）。气、液、固三相在内部多级交错网孔切割器中剧烈剪切碰撞，在出口处生成高達 $650\sim1100 ext{m}^3/ ext{h}$、气泡直径均匀（$0.2\sim0.8 ext{mm}$）、挂满粉煤灰颗粒的细腻灰白色奶油状泡沫，通过预埋在采空区后方35~60米的 $\Phi159 ext{mm}$ 筛孔套管源源不断填满整个氧化带！
四、核心防灭火装备配置与井下CO超限/火情突发应急处置五步法
一旦束管监测或回风隅角便携仪发现 $ ext{CO}$ 浓度突破 $24 ext{ppm}$ 规程红线并呈指数级上升，通风防灭火区队必须分秒必争，严格按采空区自燃险情应急处置五步法闭环控火：
如图3所示，面对采空区高温发火险情，严禁盲目乱调风量或贸然扒开隅角，必须严格落实以下五步铁律：
- 第一步：加密束管与气相色谱分析，精准判定火源温度阶段与空间坐标：一旦上隅角 $ ext{CO}$ 超限，通风化验室立即对采空区进、回风两侧6~8路束管样气每小时做一次气相色谱全分析。通过计算链烷比（$ ext{C}_2 ext{H}_6/ ext{CH}_4$）、烯烷比（$ ext{C}_2 ext{H}_4/ ext{C}_2 ext{H}_6$）及格雷哈姆系数（$R_2 = \Delta ext{CO}/\Delta ext{O}_2$），精确反演火源核心温度：若仅有 $ ext{CO}$ 而无 $ ext{C}_2 ext{H}_4$，说明煤温尚处于 $70\sim110^\circ ext{C}$ 加速氧化期；一旦检出 $ ext{C}_2 ext{H}_4$（乙烯），说明局部煤温已突破 $120\sim150^\circ ext{C}$ 裂解门槛；若检出 $ ext{C}_2 ext{H}_2$（乙炔），说明已出现 $>250^\circ ext{C}$ 明火或赤热暗火点！
- 第二步：实施工作面“控风均压+上下隅角无机发泡快速堵漏”：立即将工作面配风量在保障瓦斯不超限的前提下适度下调 $15\%\sim20\%$，或在回风顺槽增设调压风窗减小工作面进回风两端压差（$\Delta P$ 降至 $80 ext{Pa}$ 以内）；同时在上下隅角每隔6米施工一道双层抗静电阻燃风障，中间填满高水速凝材料或无机发泡水泥，切断向采空区供氧的呼吸咽喉。
- 第三步：双路并开“深部大流量纯氮惰化 + 氧化带粉煤灰三相泡沫满贯压注”：将地面PSA制氮机全部并网满负荷开启，向采空区深部60米埋管连续注入 $1500\sim2500 ext{Nm}^3/ ext{h}$ 纯氮气构筑后方抑爆惰化屏障（严防瓦斯积聚区混入火源发生瓦斯爆炸！）；同时向氧化带30~45米埋管连续24小时压注粉煤灰三相泡沫，利用每天上万立方米的致密泡沫将整个采空区冒落空间从底到顶严密塞满。
- 第四步：施工架间高位仰角钻孔“靶向穿刺点杀”支架后方高冒火点：若红外热成像或架间测温发现工作面第45#~75#液压支架后方尾梁上方存在局部高温异常点，防灭火打钻班立即在支架人行道利用气动架柱式钻机，通过支架顶梁缝隙向采空区斜上方（仰角 $25^\circ\sim40^\circ$）施工深6~12米的 $\Phi42 ext{mm}$ 穿刺注浆孔，直接下入带花孔的钢管对准高温核中心注入高浓度三相泡沫与阻化剂（$ ext{MgCl}_2$ 溶液）。
- 第五步：管路防堵冲洗与72小时防复燃巩固观察期验收：每次三相泡沫压注结束停机前，必须先关闭发泡剂计量泵与粉煤灰进浆阀，用高压清水配合压缩氮气连续吹洗发生器与采空区埋管15分钟，防止粉煤灰沉淀堵死发生器内部切割网孔；当上隅角 $ ext{CO}$ 降至 $10 ext{ppm}$ 以下、$ ext{C}_2 ext{H}_4$ 连续72小时检出为零、出水温度低于 $28^\circ ext{C}$ 时，方可判定火患销号转入常态化预防注氮。
五、实验室煤自燃程序升温标志气体测定与三相泡沫稳泡半衰期实验
不同矿区煤层的自燃发火期（最短可僅22天）与特征标志气体临界温度差异极大，同时不同粉煤灰掺量对三相泡沫的发泡倍数和稳泡半衰期有着决定性影响。
如图4所示，实验室针对矿井主采煤层进行了 $30^\circ ext{C}\sim300^\circ ext{C}$ 程序升温氧化测试，并标定了不同水灰比下粉煤灰氮气三相泡沫的物理性能参数：
| 煤自燃演化阶段 | 煤体内部核心温度区间 | 束管监测核心标志气体与浓度判据 | 采空区对应危险等级 | 强制启动的防灭火工程联锁动作 |
|---|---|---|---|---|
| 潜伏物理吸附期 | $< 65^\circ ext{C}$ | $ ext{CO} < 15 ext{ppm}$，无 $ ext{C}_2 ext{H}_6/ ext{C}_2 ext{H}_4$，$ ext{O}_2 > 18\%$ | 蓝色正常态 | 保持日常进风侧埋管预防性间歇注氮（$800 ext{m}^3/ ext{h}$），加快工作面推进度 $\ge 4.8 ext{m/d}$ |
| 自热加速氧化期 | $65^\circ ext{C} \sim 115^\circ ext{C}$ | $ ext{CO}$ 升至 $30\sim150 ext{ppm}$，链烷比突增，出现微量 $ ext{C}_3 ext{H}_8$ | 黄色预警态 | 24小时连续全流量注氮（$\ge 1500 ext{m}^3/ ext{h}$）；上下隅角喷涂高水/无机发泡材料严密堵漏 |
| 裂解剧烈升温期 | $115^\circ ext{C} \sim 210^\circ ext{C}$ | $ ext{CO}$ 突破 $200\sim800 ext{ppm}$，首次稳定检出乙烯 $ ext{C}_2 ext{H}_4$（$0.5\sim20 ext{ppm}$） | 橙色高危态 | 立即启动井下粉煤灰三相泡沫发生器，以 $\ge 800 ext{m}^3/ ext{h}$ 泡沫量连续立体灌注氧化带与架后高冒区 |
| 极速着火燃烧期 | $> 220^\circ ext{C}$ | $ ext{CO} > 1000 ext{ppm}$，检出乙炔 $ ext{C}_2 ext{H}_2$，出现煤焦油味与烟雾 | 红色紧急态 | 立即停产撤人，实施液氮车地面直灌 + 大流量三相泡沫封堵，必要时启动远距离自动防爆密闭墙锁闭工作面 |
实验室发泡配比测试同时明确了现场黄金工艺参数窗口：当粉煤灰浆液水灰质量比控制在 $1.8:1$（浆液比重 $1.32 ext{g/cm}^3$）、复合发泡剂添加浓度为 $0.6\%$、氮气与浆液气液比控制在 $22:1$ 时，生成的粉煤灰三相泡沫发泡倍数达到 21.5倍，泡沫泌水半衰期长达 54小时（普通两相水泡沫不到40分钟就全部破灭流干！），这是由于微米级粉煤灰颗粒紧密排列在气泡液膜界面上形成了刚性“装甲外壳”，极大地延缓了液膜排液破泡速度。
六、特厚易自燃综放工作面末采撤架期隐蔽火患扑灭工程真实账本
以陕甘宁蒙接壤区某年产600万吨矿井8105特厚煤层综放工作面（煤厚11.5米，自然发火期仅28天，工作面长240米）为例。该工作面在推进至距离停采线最后35米进入铺网末采期时，因推进度降至 $1.2 ext{m/d}$，采空区遗煤氧化蓄热，回风上隅角 $ ext{CO}$ 浓度在48小时内从 $18 ext{ppm}$ 暴涨至 $680 ext{ppm}$，束管在65#支架后方32米处检出乙烯（$ ext{C}_2 ext{H}_4$）浓度达 $8.4 ext{ppm}$、氧气浓度 $13.5\%$，面临整套价值2.8亿元的综放液压支架与三机装备被封闭在火区内的灭顶之灾！
矿方果断弃用传统单一注水浆方案，紧急启动“地面2400Nm³/h深部双管强力注氮 + 井下两台三相泡沫发生器满负荷压注粉煤灰氮气三相泡沫 + 架间仰角穿刺孔靶向注泡”立体抢险工程，仅用72小时即彻底扑灭高温火源，保住了2.8亿元综放成套装备安全顺利撤出。
如图5所示，本次抢险治理72小时实战数据与经济效益对账如下：
| 抢险治理时间节点与核心指标 | 抢险前（单一灌注粉煤灰水浆无效期） | 启动“深部注氮+粉煤灰三相泡沫”24h后 | 启动立体防灭火72h后（终期验收） | 治理量化成效与挽回经济损失 |
|---|---|---|---|---|
| 回风上隅角与束管 $ ext{CO}$ 浓度 | $680 ext{ ppm}$（局部束管高达 $1,420 ext{ ppm}$） | 快速回落至 $115 ext{ ppm}$ | 稳定降至 $6 ext{ ppm}$（恢复矿井正常本底值） | $ ext{CO}$ 降幅达 $99.5\%$，彻底消除中毒与爆炸风险 |
| 自燃裂解标志气体乙烯（$ ext{C}_2 ext{H}_4$） | $8.4 ext{ ppm}$（煤体温度已达 $165^\circ ext{C}$） | 降至 $0.8 ext{ ppm}$ | 连续检出为 $0.0 ext{ ppm}$（完全消失） | 高温火源核心温度被冷却至 $26^\circ ext{C}$ 常温 |
| 采空区氧化带氧气（$ ext{O}_2$）浓度 | $13.5\%$（供氧充足、持续剧烈氧化） | 降至 $6.2\%$ | 稳定压制在 $3.8\% \sim 4.5\%$ 深度窒息区 | 彻底斩断煤氧复合链条与瓦斯爆炸三角形 |
| 工作面涌水与底板泥化影响 | 传统注水浆导致工作面日涌水 $180 ext{m}^3$，刮板机拉稀泥 | 改注高倍三相泡沫（含水量减少90%），迎头零积水 | 撤架通道底板干爽坚硬，支架搬运车畅通无阻 | 撤架工期缩短9天，成功保住2.8亿元综放重装安全撤出 |
| 防灭火综合材料直接投入 | 盲目灌浆耗资95万元仍无法控火 | 累计注入粉煤灰 $1,250 ext{t}$、发泡剂 $14 ext{t}$、氮气 $18 ext{万m}^3$ | 抢险材料总费用仅 68万元 | 以68万元极低投入挽回封闭工作面直接损失逾3.5亿元 |
七、常见问题解答 FAQ
答： 绝对不会，这正是三相泡沫相比传统水浆最大的安全优势！因为三相泡沫的发泡倍数高达 20倍，也就是说注入采空区 20立方米体积的致密泡沫，里面实际只含有不到1立方米的粉煤灰浆液（其余19立方米全是细密氮气微泡）。而且这1立方米浆液中的水分绝大部分被干热的冒落矸石和煤粉物理吸附蒸发，剩余的粉煤灰颗粒则直接粘附凝固在岩石表面，因此在工作面低洼顺槽几乎看不到任何游离积水流出，从物理根源上杜绝了传统大水灌浆引发的“采空区积水溃浆冲毁支架”次生灾害。
答： 两者定位截然不同，必须“平战结合”：
- 地面PSA碳分子筛制氮机（日常主力预防与大空间连续惰化）：以空气为原料耗电制氮，每立方米氮气成本仅 $0.22\sim0.28 ext{元}$，适合365天×24小时不间断向采空区深部注氮惰化，或作为三相泡沫的气源；但其制取的是常温气态氮（$20\sim30^\circ ext{C}$）。
- 地面液氮储槽/槽车直灌（急症抢险与极速冰冻降温）：液氮温度低达 $-196^\circ ext{C}$，1立方米液氮汽化后能瞬间膨胀生成约 640立方米 极低温高纯氮气（$99.99\%$），同时吸收高达 $3.8 imes10^5 ext{kJ}$ 的巨额汽化显热。因此，平时用PSA制氮机耦合三相泡沫；一旦发生明火或封闭火区急需在数小时内快速窒息降温，立即并入地面液氮汽化管路实施高强度突击。
答： 必须严格遵循《煤矿防灭火细则》中的“迈步式双管交替埋管法”：在进风顺槽沿底板靠采空区侧铺设两趟 $\Phi108\sim159 ext{mm}$ 厚壁无缝钢管，管端加装防砸十字花管头。当1号管随工作面推采进入采空区后方 25~30米（刚进入氧化升温带前缘）时，正式开启1号管注氮或注三相泡沫；与此同时在顺槽端头切顶线处预埋2号管口。当工作面继续推进30米，此时1号管已深入采空区后方 55~60米（进入深部窒息带边缘），2号管正好到达采空区后方 25~30米，此时立即开启2号管作为主注泡/注氮管，将1号管切换为深部纯氮巩固管；当1号管深入至 80~90米 时将其断管报废，如此每30米迈步循环，确保氧化升温带永远处于氮气与三相泡沫的360度立体笼罩之下。
八、技术决策与现场落地行动清单
为彻底筑牢易自燃厚煤层矿井“零发火、零超限、零封工作面”的安全红线，建议煤矿总工程师与通风防灭火副总立即抓好以下三项行动：
📋 行动清单 1：开展主采煤层自燃标志气体图谱标定与束管气密性大排查
- 采集各采区原煤样本完成实验室程序升温氧化测试，明确本矿煤层出现 $ ext{CO}$ 突增、$ ext{C}_2 ext{H}_4$（乙烯）及 $ ext{C}_2 ext{H}_2$（乙炔）的精准临界温度对账表；
- 全面排查井下束管管路接头漏气导致的“抽入巷道新风稀释样气”假象，建议在回风隅角与重点密闭墙升级井下就地TDLAS激光光谱在线分析分站。
📊 行动清单 2：在现有注浆与注氮管网基础上低成本嫁接“井下三相泡沫系统”
- 无需新建地面管路，直接在综放工作面进风顺槽或采区联巷将现有注浆管与注氮管并入矿用本安型旋流射流三相泡沫发生器；
- 建立地面PSA制氮机出口氧气浓度在线联锁保护（氮气纯度 $<97\%$ 自动声光报警并切换吸附塔），严禁低纯度富氧氮气下井。
💬 行动清单 3：制定初采、过断层慢推期及末采撤架期“重点防灭火专项预案”
- 凡工作面遇构造日推进度低于 $2.0 ext{m}$ 连续超过3天，或进入停采线前40米铺网期，强制提前启动粉煤灰三相泡沫预防性立体满贯压注；
- 预约张洁贞团队获取《易自燃厚煤层采空区深部注氮与粉煤灰三相泡沫防灭火系统设计规范及装备选型手册》，定制矿井一通三防升级方案。
