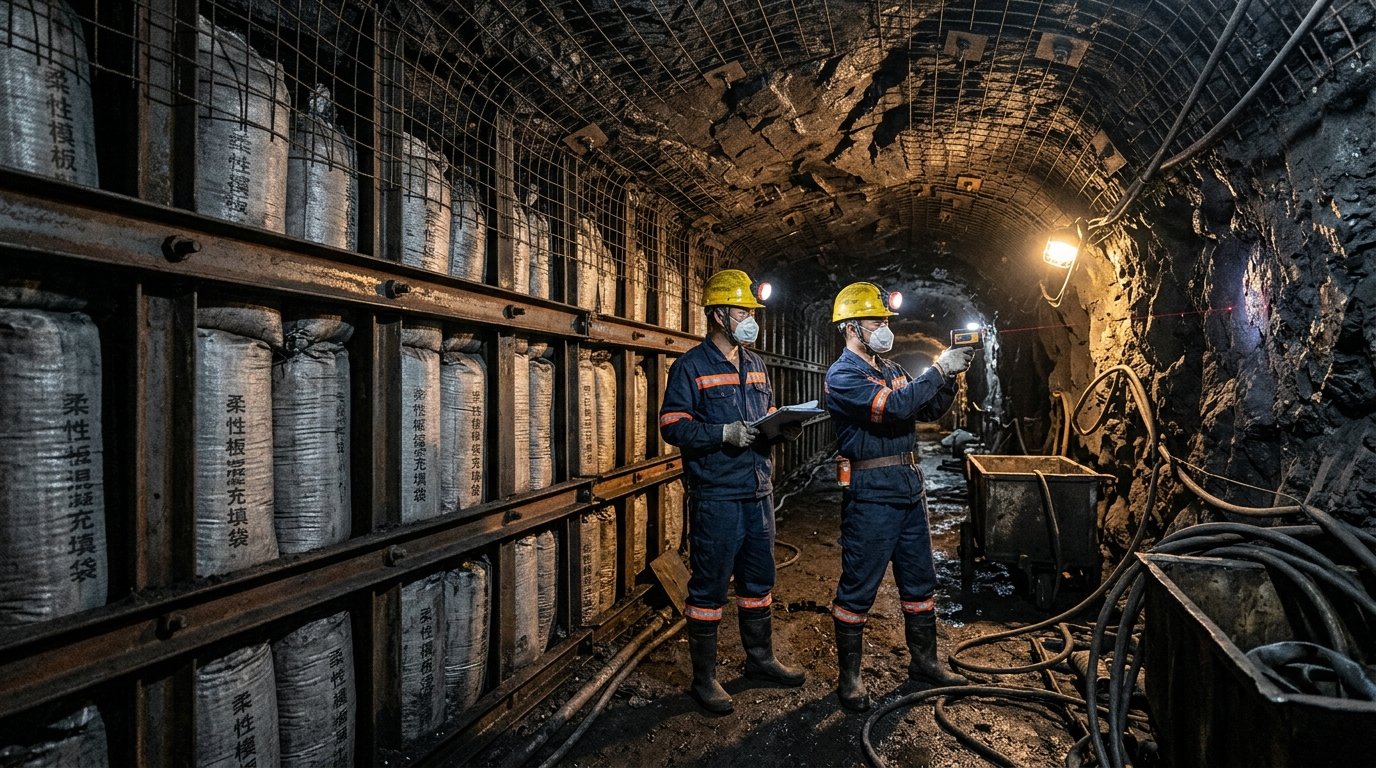

一、区段大煤柱护巷为何走到尽头？侧向长悬臂梁压垮巷道的力学根源
在井工煤矿传统的“一采两巷”长壁开采布局中，上区段工作面回采结束后，为了避开采空区边缘剧烈的侧向支承压力，通常需要在相邻两个工作面之间留设20~35米宽的区段护巷煤柱，再重新掘进一条下区段顺槽。这种延续数十年的做法在进入中深部开采后暴露出三大致命困局：
- 巨量优质煤炭永久呆滞报废：一个走向长度2500米、煤厚3.8米的工作面，一旦留设28米宽的区段煤柱，仅一条煤柱就要永久丢弃近36万吨优质主焦煤或动力煤；若加上自然发火隐患，采空区遗煤还极易在漏风供氧下酿成隐蔽火患。
- 采掘比例失调与万吨掘进率居高不下：为了保住一个综采工作面正常接续，矿井往往需要配备3~4个综掘头昼夜赶工，掘进工人在迎头高粉尘、高风险环境下疲于奔命，稍遇断层构造就会引发“采掘接续断档”。
- 侧向长悬臂梁死载直接压垮支护体：早期不少矿井尝试直接用木垛、单体支柱或普通混凝土砌块搞沿空留巷，结果工作面刚推过50米，采空区上方15~25米厚的坚硬基本顶迟迟不垮落，像一块伸出十几米长的巨型钢筋混凝土悬臂跳板，把成千上万吨的覆岩死重量全部压在巷旁支护墙上，导致墙体劈裂压酥、底板剧烈底鼓1.2米以上，留巷不得不彻底报废重掘。
要让沿空留巷真正扛住深部动压，不能靠“硬顶硬抗”，而必须采取“切顶断臂减负 + 恒阻让压悬吊 + 高水柔模快凝托顶”的三位一体协同控制策略。有关高水速凝材料水化胶结机理与配比体系，可进一步参阅超高水/高水材料充填采煤专题与深部软岩恒阻大变形锚索协同注浆支护指南。
二、“恒阻悬吊+定向切顶+高水柔模护帮”协同控制原理与时间窗口
切顶卸压与高水材料柔模沿空留巷的核心，是利用人工预裂切缝将采空区侧向“长悬臂梁”改造为“短悬臂梁”，同时让垮落矸石碎胀充填采空区承担大部分上位岩层载荷，再由高水材料柔模墙体实现快速气密封堵与早期高强护巷。

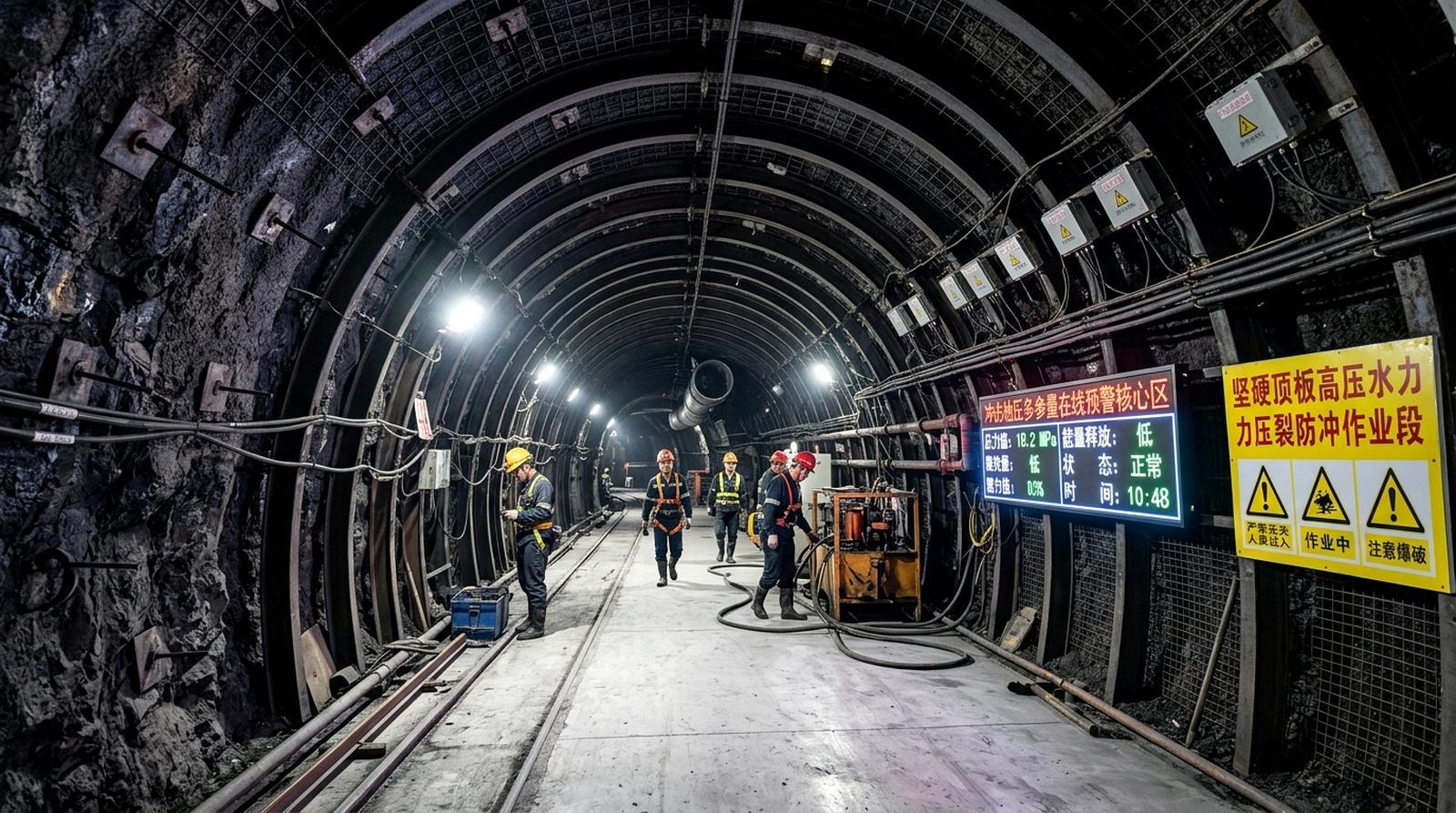

如图1所示，整套工艺在工作面超前区与滞后区构成严密的时空接力闭环：
- 超前60~100米（顶板恒阻强力悬吊区）：在回采顺槽偏向采空区一侧（距离切缝线300~500mm处），超前打设 $\Phi21.8 ext{mm} imes8300 ext{mm}$ 的CRL-350型恒阻大变形锚索，配合W型高强钢带连成整体。恒阻器在顶板承受爆破冲击与回采动压时，能够保持320~350kN的恒定支护阻力并允许最大300mm的结构滑移让压，彻底杜绝普通钢绞线锚索脆性崩断。
- 超前30~50米（双向聚能张拉切顶区）：使用履带式液压定向钻机沿采空区边界线，以偏向采空区侧 $15^\circ$ 的仰角施工预裂切顶孔（孔径 $\Phi48\sim50 ext{mm}$，孔间距500~600mm）。孔内安装特种双向聚能管与二级煤矿许用乳化炸药，起爆瞬间高压爆生气体沿聚能槽方向产生高达3500MPa的集中拉应力刀锋，在相邻炮孔之间拉出一条平整贯穿的预裂结构面，而对留巷侧顶板围岩实现零震损保护。
- 端头滞后2~6米（高水材料柔模快速筑墙区）：工作面端头支架刚一前移，支护班工人在滞后支架尾梁2米的安全掩护空间内，迅速挂设高强抗静电阻燃三维复合纤维柔模袋，并启动远距离双液注浆泵注入A、B双液高水速凝材料。浆液在柔模袋内15~20分钟即完成初凝塑形，2小时单轴抗压强度达到2.5MPa以上，24小时突破6.5MPa，7天稳定在8.5~11.0MPa，第一时间托住切落后的短悬臂顶板并彻底隔绝采空区瓦斯与漏风。
| 工艺控制分区 | 空间位置（相对工作面煤壁） | 核心施工装备与支护材料 | 关键设计控制参数与验收红线 |
|---|---|---|---|
| 超前恒阻补强区 | 工作面超前 $60 \sim 100 ext{m}$ | 气动锚索钻机、CRL-350恒阻大变形锚索、W钢带 | 锚索直径 $\Phi21.8 ext{mm}$，长度 $8.3\sim10.5 ext{m}$；排距 $1.0 ext{m}$；预紧力强制 $\ge 250 ext{kN}$ |
| 超前聚能切顶区 | 工作面超前 $30 \sim 50 ext{m}$ | 履带式液压切顶钻机、PVC双向聚能管、数码电子雷管 | 切顶孔深 $H_{cut} = (2.2\sim2.6) imes M$（$M$为采高）；外偏角 $15^\circ$；孔距 $500 ext{mm}$；窥视裂隙率 $\ge 90\%$ |
| 端头柔模泵送区 | 工作面滞后 $2 \sim 6 ext{m}$ | 远距离双液注浆站、阻燃高强柔模袋、对拉锚栓与槽钢夹板 | 墙体宽度 $1.2\sim1.8 ext{m}$；水灰比 $1.5:1\sim2.0:1$（水体积比 $88\%\sim92\%$）；接顶饱满度 $100\%$ |
| 滞后动压稳定区 | 工作面滞后 $6 \sim 120 ext{m}$ | 门式液压临时加强支架（或三排单体液压支柱+铰接顶梁） | 临时滞后支护长度 $\ge 80 ext{m}$；初撑力 $\ge 180 ext{kN}$；挡矸U型钢间距 $600 ext{mm}$ 防矸石冲刷柔模 |
三、井下远距离高水双液制浆泵送与柔模袋立模接顶实操
高水速凝材料之所以成为井下沿空留巷的“黄金搭档”，在于其分管输送时不凝固、混合后瞬间水化生出巨量针状钙矾石晶体（Ettringite）锁住90%以上自由水的独特物化性质。
如图2所示，为了彻底解决井下回采顺槽长距离材料运输拥堵难题，现场采用“采区联巷集中制浆 + 双趟DN50高压无缝钢管远距离分管泵送 + 迎头静态混合器合流进模”工艺：

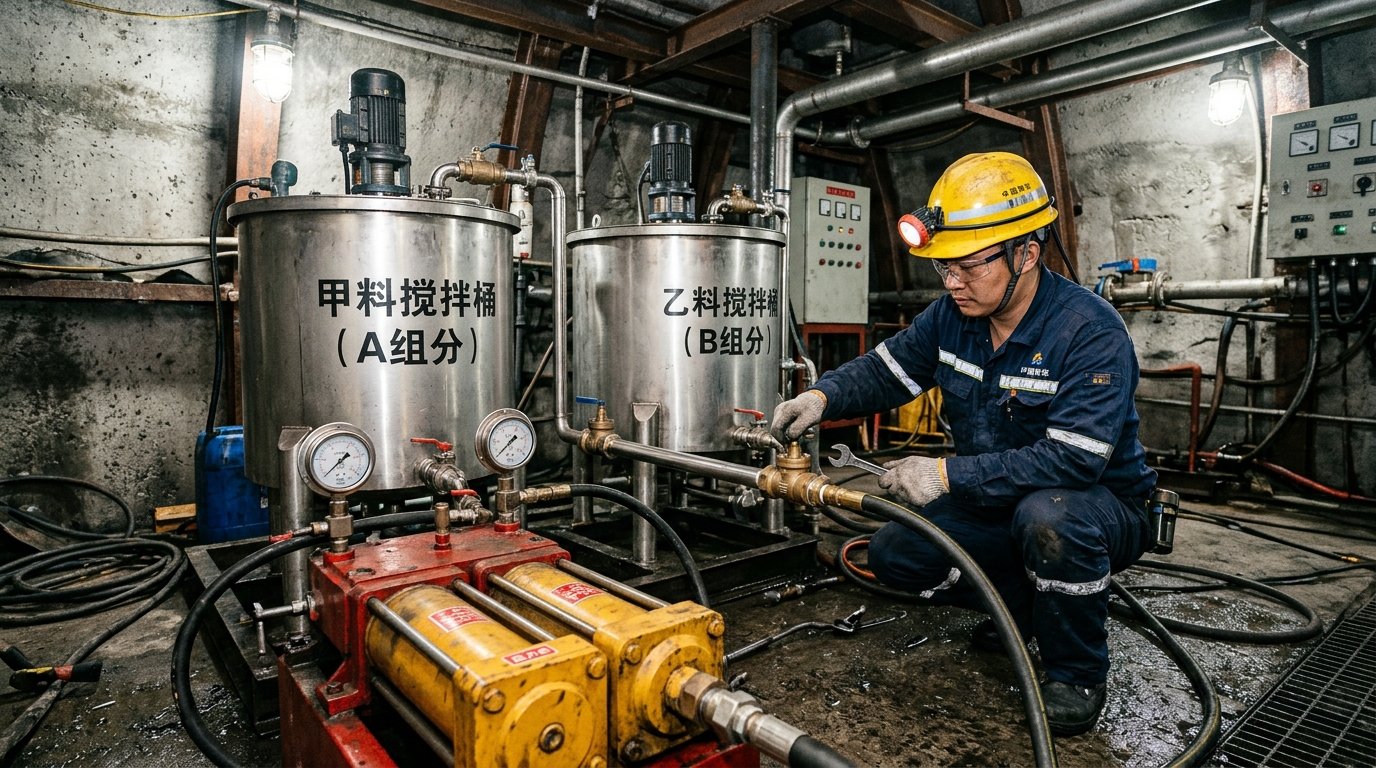

- A、B双液精准配比与1500米不堵管输送：在距离工作面1200~1800米的采区避难联巷内布置集中制浆站。A料（硫铝酸盐熟料与超缓凝悬浮剂）与水在A桶搅拌成A浆，单液静置可保持24~36小时不沉淀不初凝；B料（生石灰、硬石膏与速凝激发剂）与水在B桶搅拌成B浆，单液静置可达48小时不凝固。两台BQS-80/12M矿用隔爆双液柱塞泵以1:1严格等体积流量，通过两趟独立的DN50高压管路送至工作面端头后方。
- 三维柔模立模与对拉螺杆防鼓肚加固：在滞后端头支架尾梁处，支护工先清理底板浮煤至坚硬底板（严禁在超过100mm厚的软浮煤上直接筑墙，否则极易引发墙体压入底板剪切滑移），随后将长2.4米、宽1.5米、高与采高一致的高强阻燃柔模袋四角吊挂于顶板锚杆上。柔模袋两侧每隔600mm安装14号槽钢竖肋，中间穿入3排 $\Phi22 ext{mm}$ 高强对拉螺杆并锁紧双螺母，防止高水浆液注入时柔模袋中部鼓肚变形。
- 带压泌水微膨胀100%致密接顶：A、B两路浆液在距离柔模袋注浆口仅3~5米处的螺旋叶片式静态混合器内剧烈湍流混合，直接注入柔模袋。当浆液充满柔模袋并触及顶板后，保持0.4~0.6MPa的泵送终端背压持续稳压3分钟；此时柔模袋高密度编织孔隙像滤布一样渗出约3%~5%的多余游离水，袋内钙矾石晶格迅速搭接微膨胀（体积微膨胀率 $0.5\%\sim1.2\%$），将顶板凹凸不平的锚网空隙彻底挤满咬死，实现真正的100%带压主动接顶。关于采空区接顶率控制与泌水优化的更多细节，可参考煤矸石膏体充填防冲减沉专题。
四、核心成套装备选型与井下现场异常故障应急处置五步法
沿空留巷现场环境受割煤推进速度制约，一旦发生切顶孔塌孔装药受阻、高水管路憋压或柔模袋局部撕裂跑浆，必须在班中迅速排障，绝不能拖延综采工作面正常推采循环。
如图3所示，针对现场最常见的五类棘手工程故障，支护队与注浆班必须严格执行一线故障应急处置五步法：
- 第一步：高水材料混合软管及静态混合器初凝憋压（压力表突升至 >8MPa）应急处置：一旦发现注浆泵压力表从正常的2.5~3.5MPa骤升至8MPa以上，司泵工必须在10秒内关闭B液（石膏激发剂）进浆阀，同时将A液切换至清水冲洗回路，利用高压清水或单路A液在60秒内将末端静态混合器与3米长注浆胶管内的混合浆彻底顶入模袋；严禁带压硬顶或直接停泵闭死，否则10分钟内混合器就会凝成坚硬石头。
- 第二步：柔模袋浇筑中腰部鼓肚或拉链注浆口喷浆应急处置：若因对拉螺杆螺母滑丝导致柔模袋局部鼓包或注浆袖口撕裂漏浆，迎头把钩工应立即通过对讲机通知司泵工降排量50%，用现场常备的快装U型卡箍与木楔将破损处外侧槽钢背板紧急锁死，并在漏浆口塞入浸有B液浓浆的速凝棉纱团，1分钟内即可依靠钙矾石瞬凝封堵止漏。
- 第三步：顶板超高冒落区（冒高 >1.2m）柔模无法直接接顶应急处置：当工作面端头遇小断层局部冒高超过柔模袋额定高度时，严禁留设顶部空洞！必须在标准主柔模袋上方叠加绑定一个高1.0~1.5米的“异形子母接顶高水袋”，先浇筑下部主墙体，待主墙体初凝30分钟具备承载力后，再通过预埋在顶部子袋内的独立注浆管低压慢速充满冒落空洞，彻底消除瓦斯积聚盲区。
- 第四步：破碎复合顶板切顶孔塌孔导致聚能管下入受阻应急处置：在泥质页岩或煤线发育的复合顶板打设切顶孔时，若拔钻后孔壁掉块卡死聚能管，严禁使用铁钎强行捅捣装药！应先下入 $\Phi42 ext{mm}$ 薄壁阻燃PVC护孔筛管护壁，再将外径 $\Phi36 ext{mm}$ 的双向聚能管顺畅推入筛管内部，确保切顶预裂线连续不断档。
- 第五步：强烈滞后采动压引发墙体内侧片帮掉渣应急处置：若工作面后方40~60米处于基本顶周期来压峰值区，高水墙体表面出现纵向微裂纹且顶板下沉速率突破15mm/天，必须立即在该区段加密支设一排“一梁三柱”单体液压支柱，同时利用风动注浆泵向墙体内部及墙顶结合面补注超细水泥或高水双液浆（注浆压力2.0~3.0MPa），实现墙体二次固结补强。
五、高水材料不同水灰比力学演化测试与切顶角度围岩变形实测
高水柔模墙体既要在浇筑初期“硬得快”以托住直接顶，又要在基本顶回转下沉期具备高达10%~15%的塑性让压变形能力而不崩裂。项目团队在矿山岩体力学实验室对不同水灰比（W/C）下的超高水固结体进行了全应力-应变单轴压缩与蠕变扫描电镜测试。
如图4所示，与普通C20水泥混凝土试块在轴向压缩应变仅 $0.3\%$ 时就发生剧烈脆性爆裂、强度瞬间跌落为零截然不同，水灰比 $1.5:1$ 的超高水材料试件在达到峰值强度 $9.2 ext{MPa}$ 后，即便轴向压缩变形量达到 $8\%\sim12\%$，其残余承载强度依然保持在峰值强度的 $78\%$ 以上（约 $7.2 ext{MPa}$），表现出极佳的“峰后应变软化—理想弹塑性”让压特性：
| 高水材料水灰比 (W/C) | 固结体含水体积比 | 每立方米固结体干粉耗量 | 2h早期抗压强度 | 24h抗压强度 | 7d终期抗压强度 | 峰值后残余强度保持率（应变10%时） | 适用留巷地质条件 |
|---|---|---|---|---|---|---|---|
| 1.2 : 1（高强型） | $85.2\%$ | $410 ext{ kg/m}^3$ | $3.8 ext{ MPa}$ | $8.2 ext{ MPa}$ | $12.6 ext{ MPa}$ | $82\%$ | 埋深 $>600 ext{m}$、厚硬砂岩顶板、大采高（$3.5\sim4.5 ext{m}$）留巷 |
| 1.5 : 1（主力标准型） | $88.4\%$ | $335 ext{ kg/m}^3$ | $2.8 ext{ MPa}$ | $6.6 ext{ MPa}$ | $9.4 ext{ MPa}$ | $78\%$ | 埋深 $300\sim600 ext{m}$、中厚煤层（$2.2\sim3.5 ext{m}$）常规沿空留巷 |
| 1.8 : 1（经济通用型） | $90.5\%$ | $280 ext{ kg/m}^3$ | $2.1 ext{ MPa}$ | $4.8 ext{ MPa}$ | $7.1 ext{ MPa}$ | $74\%$ | 埋深 $<350 ext{m}$、薄及中厚煤层或已实施充分切顶卸压顺槽 |
| 2.2 : 1（超低成本充填型） | $92.6\%$ | $230 ext{ kg/m}^3$ | $1.3 ext{ MPa}$ | $3.1 ext{ MPa}$ | $4.5 ext{ MPa}$ | $69\%$ | 采空区大空间堵漏风、密闭墙充填或薄煤层轻载护帮 |
现场矿压实测进一步证实：未实施预裂切顶直接进行高水筑墙时，巷旁墙体承受的最大垂直压应力高达 $11.8 ext{MPa}$，留巷顶底板累计移近量达到 $520 ext{mm}$；而实施孔深 $9.5 ext{m}$、外偏角 $15^\circ$ 的双向聚能预裂切顶后，采空区直接顶与下位基本顶沿切缝面干脆利落地切落充填采空区，高水柔模墙体承受的稳定垂直应力大幅降至 $4.6 ext{MPa}$（降幅达 $61\%$），留巷稳定后顶板累计下沉量仅为 $145 ext{mm}$，完全无需二次卧底刷帮即可直接作为下一工作面的进风兼辅助运输顺槽复用。
六、3.5米中厚煤层工作面无煤柱留巷工程真实账本对账
以晋陕蒙接壤区某年产500万吨矿井12306综采工作面（煤层均厚3.5米，顺槽走向长2200米，原设计留设25米区段护巷煤柱）为例，矿方将12306运输顺槽改为“切顶卸压+高水材料柔模泵送沿空留巷”，与同盘区邻近留设25米煤柱的12304工作面进行了全周期工程经济与安全对账。
如图5所示，经矿财务科、生产技术科与通风科联合核算，12306工作面全周期（2200米留巷）直接投入与产出综合效益对账如下：
| 经济与安全对账维度 | 传统留设25米煤柱重掘顺槽模式（12304面） | 切顶卸压+高水柔模沿空留巷模式（12306面） | 单工作面净增效益与安全量化对比 |
|---|---|---|---|
| 区段煤柱资源回收量 | 永久丢弃25m煤柱，损失煤炭 26.95万吨 | 无煤柱开采，多回收煤炭 26.95万吨 | 按吨煤净利320元计，直接创收 +8,624万元 |
| 巷道掘进工程量与工期 | 需提前掘进2200米新顺槽，耗工期 5.5个月 | 少掘巷道2200米，随采随留直接复用 | 节省掘进直接施工费 1,540万元，缓解接续紧张 |
| 切顶与高水柔模专项投入 | 无此项支出（但需投入煤柱防灭火注浆费180万） | 恒阻锚索+切顶爆破+高水材料及柔模袋总成本 2,420万元（约1.1万元/米） | 扣除留巷投入后，单面净增综合纯利 +7,744万元 |
| 采空区漏风与Y型通风瓦斯治理 | U型通风上隅角瓦斯频频超限（最高达1.15%） | 柔模墙气密封堵+实现Y型通风，上隅角瓦斯稳定在 0.28%以下 | 彻底根除上隅角瓦斯积聚与煤柱切眼自燃隐患 |
| 留巷复用期围岩断面保持率 | 临近孤岛煤柱段受集中应力挤压，断面收缩 38%，需2次卧底翻修 | 切顶切断侧向应力，留巷断面保持率 91.5%，零翻修直接复用 | 杜绝冲击地压高静载应力核，保障辅助运输畅通 |
该工程账本清晰表明：虽然切顶卸压与高水材料柔模沿空留巷每延米综合直接投入约1.0~1.2万元，但仅凭“少掘一条2200米顺槽”节省的7000元/米掘进费就已经抵消了大半成本，而多回收出来的26.95万吨原煤更创造了逾7700万元的纯利润，是典型的安全、提效与增收多赢工程。若矿井同时面临地面建（构）筑物压煤或含水层保护需求，还可结合覆岩隔离注浆与保水开采全景专题及采空区密闭墙智能化监测与均压防灭火指南进行全矿井协同规划。
七、常见问题解答 FAQ
答： 高水材料固结体中的水绝非普通的物理吸附游离水，而是通过硫铝酸盐与石膏、石灰水化反应生成的强化学结合结晶水（每个钙矾石分子 $3 ext{CaO}\cdot ext{Al}_2 ext{O}_3\cdot3 ext{CaSO}_4\cdot32 ext{H}_2 ext{O}$ 锁死32个结晶水分子）。同时，外部包裹的高密度阻燃三维复合柔模袋本身构成了极佳的防风化保水外衣。现场取芯长期跟踪表明：只要不处于高于 $65^\circ ext{C}$ 的高温烘烤环境，包裹在柔模袋内的高水墙体在井下服役3~5年后，表面仅15~20mm浅层出现轻微失水白化，内部核心区含水率保持在 $86\%$ 以上，单轴抗压强度非但没有衰减，反而比28天龄期微增 $5\%\sim8\%$。
答： 对于高瓦斯矿井或火工品管控极严的矿区，现场可采用“定向高压水力切顶压裂”或“静态破碎剂膨胀致裂”完全替代聚能爆破。具体做法是在切顶钻孔内下入带双封隔器的定向水力切槽压裂器，先利用高压水射流或机械刻槽刀在孔壁沿走向对称刻出深15mm的导向V型槽，随后启动40~55MPa超高压乳化液泵进行分段水力劈裂，同样能沿切顶线定向拉出贯穿裂隙面，全程无火花、无震动波、无炮烟，且高压水还能同步润湿煤岩体降尘。
答： 当留巷高度大于3.8米时，严禁墙体高宽比超过 $2.5:1$（例如4.2米高留巷，柔模墙宽度必须达到 $1.7\sim2.0 ext{m}$）。施工上必须采取三项防倾覆强制措施：第一，底板必须挖设150~200mm深的定位抗剪浅槽；第二，柔模袋顶部与底板每隔1.2米必须打设 $\Phi22 ext{mm} imes2400 ext{mm}$ 的双向锚固插筋伸入柔模袋内部；第三，采用“分层错时浇筑法”，先浇筑下部2.2米高浆液，待初凝25分钟消除液柱静水侧压力峰值后，再连续充满上部至接顶，可将侧向鼓肚变形控制在20mm以内。
八、技术决策与现场落地行动清单
为确保切顶卸压与高水材料柔模沿空留巷工程一次成功、杜绝后路变形趴窝，建议矿长与总工程师按以下三步组织落地：
📋 行动清单 1：开展留巷顶板岩性钻孔窥视与切顶参数专项标定

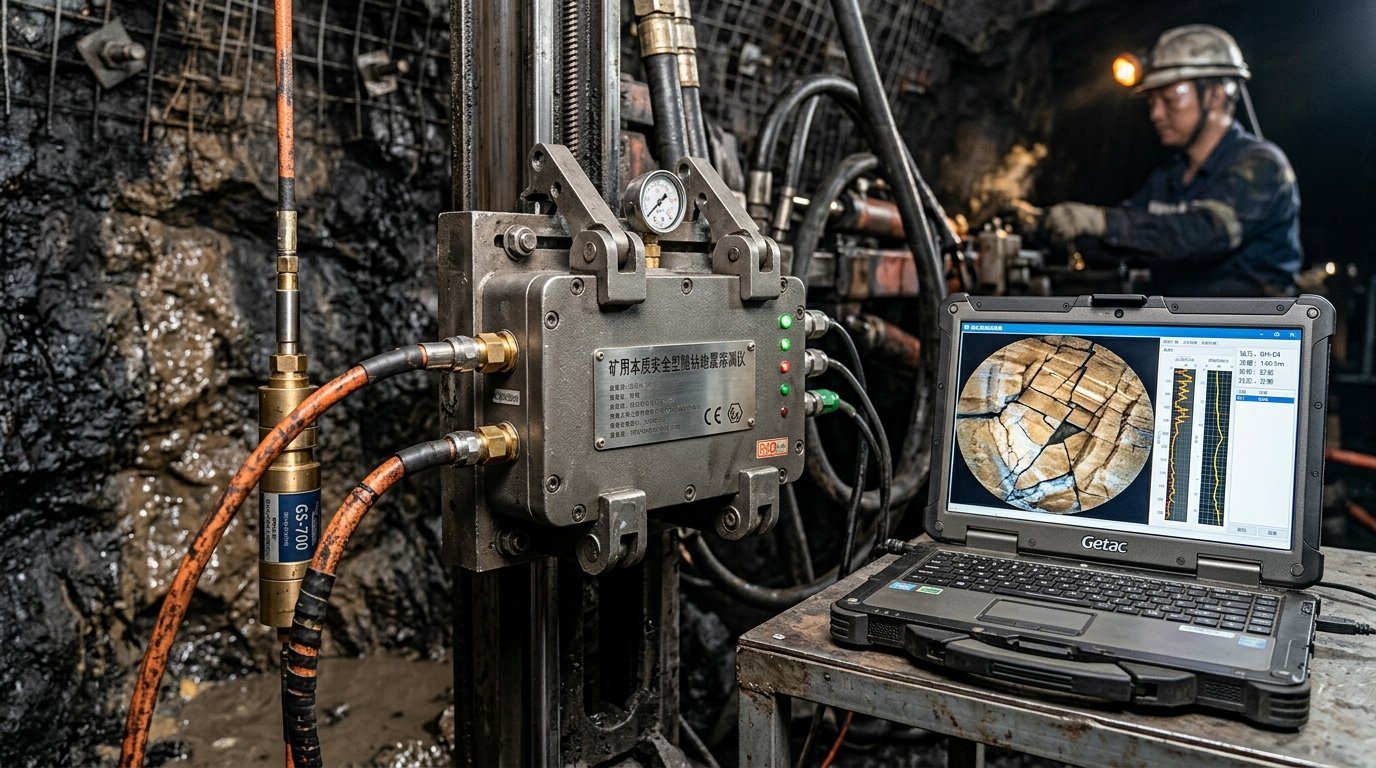

- 在顺槽掘进期间每100米施工1个15米深顶板地质窥视孔，摸清直接顶厚度與基本顶坚硬砂岩层位；
- 根据基本顶碎胀系数（通常取1.30~1.40）精准标定切顶孔深 $H_{cut}$ 与外偏角度，确保切落矸石碎胀后恰好接实上位老顶。
📊 行动清单 2：建立高水材料凝结时间“每班杯试验”与柔模接顶签字验收制
- 井下制浆站每班开泵前必须用现场实际水源做1次A、B双液1:1混合杯试验，实测初凝时间必须在12~20分钟合格区间方可开机；
- 每浇筑完成一袋柔模墙体，跟班验收员必须现场查验顶部排气溢浆孔是否饱溢浓浆，并在墙体编号牌上签字留痕。
💬 行动清单 3：核算矿井无煤柱开采经济账并编制首采试验面施工组织设计
- 梳理矿井未来3年采区接续图中留设宽度超过20米的区段煤柱清册，测算无煤柱留巷可释放的呆滞煤量与少掘进尺；
- 预约张洁贞团队获取《煤矿切顶卸压与高水柔模沿空留巷成套装备配置及吨煤成本测算表》，定制一矿一策专项方案。
