一句话回答： 针对煤矿高浓度膏体与胶结煤矸石浆体在长距离（3000~6000米）、大高差（300~800米）深部输送过程中，重力自流势能急剧积聚形成的立管空隙“气蚀拉断”、双缸液压柱塞泵频繁换向引发的数十兆帕阶跃压力脉动，以及突发停电停泵时逆流止回阀瞬间拍击产生的毁灭性“水锤击打”现象，矿井机电与充填工程团队必须从管路水力学构型与阻尼控制入手，采取“立管底部U型消能减压弯管 + 井下多腔囊式蓄能脉动吸收器 + 超高分子量耐磨复合双金属管道 + 毫秒级防爆电液快速泄压阀组”四位一体综合消解技术。实践证明，该方案可将管网动态脉动冲击峰值削减70%以上，彻底杜绝爆管跑浆淹巷事故，将充填输送管道综合使用寿命从不足8万立方米大幅延长至45万立方米以上。
一、高浓度充填管道水锤与脉动冲击：深井充填的“隐形杀手”
在建设现代化高产高效充填矿井的过程中，地面制浆站与井下采充工作面往往相隔数公里之遥。地面制浆站将洗选煤矸石、粉煤灰、胶结固化剂按76%~82%的高质量浓度搅拌均匀后，通过重型工业双缸柱塞泵施加高达16~25兆帕的出口压力，沿着钻孔垂直立管灌入深达数百米的地下，再经过沿大巷、顺槽蜿蜒盘旋数千米的水平高压管道，最终喷涌进液压支架后方的采空区封闭空间内。
1.1 灾难性爆管现场：水锤冲击的惊人破坏力
充填车间的老机电队长和巡检工们最害怕听到的，就是井下管道里传来的“咚！咚！咚！”类似铁锤重重砸击钢管的沉闷巨响：
- 换向脉动引发的高频疲劳断裂：双缸液压柱塞泵每分钟需要换向20~30次。每次活塞推到尽头切换油路瞬间，管道内的黏稠高密度浆体流速在毫秒之间骤降至零又瞬间反冲加速，在管道内激发起周期性高达5~10兆帕的交变压力尖峰。在成千上万次的交变疲劳冲击下，管道法兰焊缝、高压卡箍和固定支架螺栓迅速松动、金属疲劳断裂，甚至将重达数吨的钢梁基座从巷道底板连根拔起；
- 突发断电恶性水锤瞬间击穿管道：雷雨季节地面供电晃电或突发故障跳闸时，高速运转的主充填泵瞬间失去动力，输送管道内数千吨高速运动的浆体由于巨大惯性继续向前猛冲，在深井立管底部或顺槽拐弯处瞬间产生极高的真空拉断负压（“水柱分离”）。紧接着，前方浆体在重力与阻力反弹下以超音速的冲击波速度向后猛烈倒灌回撞！倒流浆体猛烈撞击在单向止回阀门上，瞬间产生超过设计耐压3倍以上的“瞬态撞击水锤压力”（实测可达25~35兆帕），直接将厚壁钢管沿纵向如同撕裂纸张般炸开一条十几米长的大裂口；
- 百吨高压浆体喷涌淹巷的次生灾害：爆管瞬间，几百甚至上千吨黏稠的灰黑色充填水泥浆以极高速度喷射而出，瞬间吞没整条运煤顺槽或变电硐室，冲毁昂贵的光纤电缆、破坏防爆开关箱，造成全矿井被迫紧急停产停电，严重威胁井下一线作业工人的生命安全。
1.2 为什么传统管路设计在高浓度高流速下全面失效？
过去很多设计院在设计充填管路时，机械地套用低浓度尾矿库自流或市政给排水公式，误以为“只要把钢管壁厚加大就行了”。然而一线工程血的教训表明：盲目加厚钢管，根本挡不住超高压水锤冲击！
高浓度充填浆体（质量浓度$>78\%$）是一种典型的非牛顿流体（宾汉流体或屈服假塑性流体），它既有极高的结构屈服应力，又有巨大的流体质量密度（$ ho pprox 1.7\sim 1.9 ext{ g/cm}^3$）。当数千吨这样的“半流质重锤”在深井管道内以 $1.5\sim 2.5 ext{ m/s}$ 的速度穿行时，其蕴含的动能和动量是清水的数十倍！一旦流动状态被急剧打断，其激发的冲击波在管壁内以每秒上千米的速度来回激荡反射，任何刚性硬抗的管壁最终都会在应力集中处被撕得粉碎。
必须建立一整套以“阻尼消能、柔性蓄能吸收、顺畅导流与毫秒级泄压保护”为核心的现代水力学综合治理技术体系。
二、充填管网系统四大冲击震颤源的机理剖析与特征判定
要想彻底消解管道水锤与冲击，必须精准区分并识别管网运行中四大不同的冲击波发生机理，对症下药：

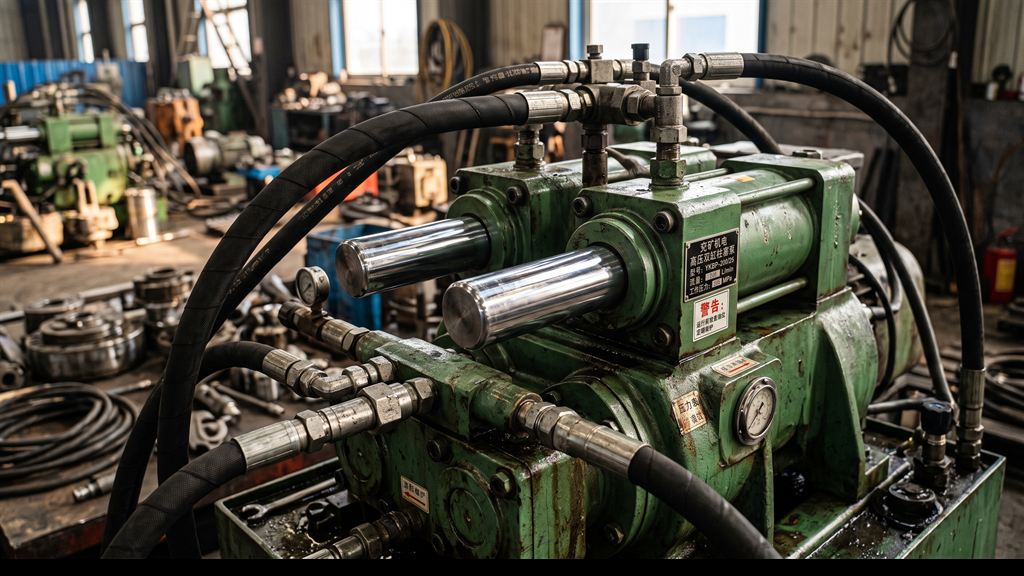

2.1 冲击源一：双缸柱塞泵活塞换向引发的工况周期性脉动
- 物理机理：主充填泵采用两个并联布置的交替往复液压柱塞缸。在缸A完成压送行程、缸B启动压送行程的交替换向瞬间，液压换向阀阀芯动作需要 $50\sim 150 ext{ ms}$ 的时间。在这极短的死区时间内，泵出口流量出现“瞬时断流”，管道内的浆体压力出现断崖式下跌；而当缸B阀门瞬间打开高压推进时，又形成阶跃冲击前锋，产生波形陡峭的压力脉动波；
- 特征表现：频率与泵转速严格同步（通常在 $0.3\sim 0.8 ext{ Hz}$），脉动压力振幅可达正常工作压力的 $\pm 25\%\sim \pm 45\%$。管路呈现像心跳一样极富规律的节律性剧烈抖动。
2.2 冲击源二：垂直深井立管重力自流“水柱拉断”与气蚀冲击
- 物理机理：当垂直立管深度超过 $300 ext{ m}$ 时，由于重力加速度作用，浆体在立管中的下落速度大于上方地面泵送供给的速度。立管上部出现自由落体加速段，在立管中部和上部形成连续的“真空负压段”；大量溶解在浆体中的空气与游离水迅速汽化析出形成巨大的气穴气囊。当下部水平管道的摩擦阻力反弹阻滞浆体时，高速下落的“悬空浆柱”以几百吨的质量直接撞击在下部积聚的密实浆液表面，气穴瞬间被绝热压缩急剧溃灭，爆发出数千兆帕的局部微射流冲击，将管道内壁金属剥蚀形成严重的鱼鳞状坑洞。
- 特征表现：立管下部和弯头处发出如同“冰雹砸铁皮”般的密集噼啪爆鸣声，伴随高频微细剧烈震颤。
2.3 冲击源三：突发跳闸事故停机引发的弥合水锤（最危险级别）
- 物理机理：主泵电机突然失电停机，沿程摩擦阻力和井底高差使得水平管内的浆柱在惯性用尽后开始反向逆流加速，垂直管内的真空负压腔在重力倒灌下急剧闭合。两股反向奔涌的高速浆柱在止回阀前或管道弯头处以极高的相对速度迎头相撞（“断流弥合”），产生破坏力极其惊人的升压峰值。
- 特征表现：伴随一声惊天动地的“闷雷炸响”，管道瞬间发生肉眼可见的大幅度横向位移甩动，支架折断、法兰密封面被瞬间冲开喷浆。
| 水锤/脉动类型 | 发生典型工况时机 | 瞬态冲击压力倍数 ($P_{\max}/P_0$) | 压力波形周期特征 | 对管系的最致命破坏形式 |
|---|---|---|---|---|
| 泵机换向脉动 | 正常泵送全周期运行中 | $1.25\sim 1.45$ 倍 | 连续低频锯齿状方波 ($0.3\sim 0.8 ext{ Hz}$) | 管卡松动、法兰焊缝微裂纹扩展导致慢性疲劳断裂 |
| 立管气蚀冲击 | 充填初启动阶段及流量不足时 | $1.50\sim 2.20$ 倍 | 密集高频不规则毛刺尖峰波 ($>200 ext{ Hz}$) | 弯头与变径管内壁严重冲刷剥蚀、内衬陶瓷脱落 |
| 断电弥合水锤 | 供电跳闸、紧急急停停泵瞬间 | $2.50\sim 3.80$ 倍 | 陡峭阶跃瞬变单脉冲，衰减振荡波 | 钢管瞬间纵向撕裂、止回阀阀瓣击碎、整条管路脱轨 |
| 管道末端排气撞击 | 刚开泵泥浆顶推管内残存空气时 | $1.80\sim 2.50$ 倍 | 紊乱气液两相爆炸式冲击波 | 井下工作面出浆口卡箍脱落、柔性浇筑软管炸裂甩动伤人 |
三、深井大高差充填管道消能与脉动消解核心装备与工程布局
为了彻底降伏这头在深井管道里乱窜的“水力猛兽”，必须在地面泵房、井筒立管底部、水平大巷关键节点构筑全方位梯级消能防护防线：
3.1 地面泵房出口：重型高压蓄能脉动衰减器
- 装备结构：在主充填泵排浆管汇正前方，直接串联安装容积为 $150\sim 300 ext{ L}$ 的四级高压囊式蓄能器组（设计耐压 $\ge 35 ext{ MPa}$）；
- 消能原理：内部采用特制加厚氟橡胶弹性胶囊，预先充入高纯氮气（充气压力设定为管道正常工作压力的 $65\%\sim 75\%$）。当柱塞泵换向压力急剧上升时，多余的高压浆体迅速压缩气囊进入蓄能器吸纳能量，削平压力波峰；当流量瞬间下凹时，被压缩的气囊迅速膨胀释放浆体，填补流量波谷。由此，将出口剧烈波动的锯齿方波平滑转化为极其平缓的正弦微波，消除源头脉动达 $75\%$ 以上。
3.2 垂直立管井底：重力势能“U型多级阻尼消能环”
很多矿井直接让几百米立管用一个 $90^\circ$ 弯头生硬硬转进水平大巷，导致弯头每隔两三个月就必须停产割管更换。
- 先进工程结构：在立管末端与大巷之间，设计一套长达 $18\sim 24 ext{ m}$ 的空间三维立体双U型大曲率过渡弯管段（曲率半径 $R \ge 10 imes D$，管径适当逐级缩放变径）；
- 工作机制：当高达数百米的高速重力流下冲时，通过双U型弯管内强制产生的高速强剪切对撞与壁面旋流阻尼，将巨大的下冲动能自耗耗散转化为流体内部微热能，使超高压浆体在进入水平长距离管道前平稳降压“减速顺行”，彻底终结垂直立管底部的水柱分离与气蚀空化。
3.3 顺槽与弯头关键节点：防断流微阻慢闭逆止阀与防爆泄压联锁
- 液压阻尼缓闭单向阀：在大巷立管底部及长距离水平管道每隔 $1500 ext{ m}$ 处，加装带双级液压阻尼缸的耐磨旋启式止回阀。突发断电时，阀瓣在第一阶段快速关闭至 $80\%$ 截流面（用时 $0.3 ext{ s}$），而在最后 $20\%$ 临界行程转入阻尼极其缓慢的微闭阶段（用时 $2.0\sim 3.5 ext{ s}$），留出一条缝隙让回冲的高压波平缓泄流，彻底消除阀瓣瞬间“铁对铁”砸死产生的弥合水锤；
- 毫秒级防爆电液快速泄压阀组：在关键弯头前方并联安装一套安全旁通管路，配备设计动作响应时间 $<150 ext{ ms}$ 的快速超压反冲泄压阀。阈值设定为正常工作压力的 $1.25$ 倍。一旦遭遇停电恶性水锤，阀芯瞬间被高压顶开，将多余高压浆流安全导流排入临近的专用事故沉淀池，牢牢将管道全系统瞬态压力死死压制在安全极限以下。
四、超高分子量复合管道选型与管卡三维抗振约束工程规范
消解了内部流体的水锤波，外部管道自身必须具备极高的机械强度与耐疲劳抗冲刷能力，同时巷道悬吊固定系统必须具备优异的吸能避震柔性。
4.1 管道材质选型：双金属复合与超高分子内衬的抗冲击耐磨较量
一线很多煤矿为了贪图便宜，使用普通无缝钢管（20#钢或Q345B），在高浓度粗颗粒矸石浆体（粒径 $\le 15 ext{ mm}$）的长期高速冲刷与水锤交变应力下，往往使用不到3~5万立方米管底就被磨穿漏浆。
主流高端充填管道材质的工程性能对比如下表所示：
| 管道材质类型 | 结构组成与内衬厚度 | 允许承受最高工作压力 | 莫氏硬度 / 抗耐磨系数 | 抗水锤疲劳韧性表现 | 综合耐磨过浆寿命 (万 $ ext{m}^3$) | 适用工况场景推荐 |
|---|---|---|---|---|---|---|
| 普通加厚无缝钢管 | 20#优质碳素钢，壁厚 $14\sim 16 ext{ mm}$ | $\le 12 ext{ MPa}$ | 硬度低（HB 130~150），耐磨差 | 韧性好，但磨损后管壁变薄极易因水锤开裂 | $4\sim 8$ 万 $ ext{m}^3$ | 仅适用于低浓度尾砂或短距离临时排放管路 |
| 自蔓延微晶陶瓷复合钢管 | 外层Q235钢管 + 内层 $4\sim 5 ext{ mm}$ $lpha ext{-Al}_2 ext{O}_3$ 刚玉陶瓷 | $\le 16 ext{ MPa}$ | 硬度极高（HRA $\ge 88$），极耐磨 | 脆性极大！最怕水锤冲击与剧烈弯曲，内胆易崩裂 | $15\sim 22$ 万 $ ext{m}^3$ | 适用于无强水锤震颤的平直稳定自流段，严禁用于立管底部 |
| 超高分子量聚乙烯 (UHMWPE) 复合管 | 外层厚壁钢套管 + 内衬 $10\sim 14 ext{ mm}$ 超高分子塑料层 | $\le 20 ext{ MPa}$ | 极佳自润滑，摩阻系数仅为钢管的 $1/6$ | 吸能柔韧性极强，对水锤压力波有 $30\%$ 天然自阻尼吸收 | $30\sim 40$ 万 $ ext{m}^3$ | 采区工作面运煤顺槽、频繁移动及长距离泵送水平段首选 |
| 高铬铸铁双金属离心复合管 | 外层20#碳钢 + 离心浇筑内层 $12 ext{ mm}$ Cr26超高铬合金铸铁 | $\le 35 ext{ MPa}$ | 淬火硬度 HRC $\ge 62$，韧性复合 | 外钢抗拉抗压防爆，内铬强力抗磨抗冲蚀，综合性能王者 | $45\sim 60$ 万 $ ext{m}^3$ | 立管底部、深井主提升井筒、大巷主干线高压出口必选用管 |
4.2 管路支架安装与三维避震阻尼约束规范
很多矿井爆管不是钢管本身爆开，而是管卡将固定螺栓直接剪断拉飞，导致几十米管道从巷道顶板轰然砸落。因此，必须颠覆以往简单的“两根膨胀螺栓打在顶板直接吊挂”的粗糙做法：
- 刚柔并济的组合管卡结构：管道与金属抱箍之间，必须紧密衬垫一层厚度不小于 $12\sim 15 ext{ mm}$ 的耐油、抗老化高弹性三元乙丙橡胶（EPDM）减震阻尼垫板。让金属抱箍不直接死死卡咬在钢管表面，阻断水锤高频应力向管卡的刚性传递；
- 三维立体“人字形”防窜动斜拉锚固：在大巷水平管道每隔 $40\sim 60 ext{ m}$ 处以及每一个弯头转角两侧，必须设立一组三维立体限位防晃阻尼支架。采用 4 根 $\phi 22 ext{ mm}$ 高强左旋螺纹钢锚杆深入顶板坚硬岩层至少 $2.2 ext{ m}$ 全锚固，下部连接装有高阻尼碟形弹簧的斜拉铰链杆，形成“前推后拉、左右互锁”的空间桁架结构，彻底吸收管道前后窜动与左右摆动的冲击位移量（将轴向位移死死限制在 $<5 ext{ mm}$ 以内）。
五、充填水力脉动与管壁微应变在线监测台账对比实测
在神东某千万吨级深井矿井的充填开采工程中，充填垂直立管深度达到 $460 ext{ m}$，水平输送距离长达 $3800 ext{ m}$，充填浆体质量浓度高达 $80.5\%$。初期由于未配置专门的消能与防脉动设施，试充填首月便在水平弯头处连续发生两次惨烈的爆管事故，直接经济损失高达360万元，井下采充工程被迫全面停摆。
中矿天智与中国矿大工程专家介入后，对全系统实施了“多级蓄能消能弯管改造”并加装了“管壁高频压力光纤微应变实时监测预警系统”。改造前后取得的实测对比数据如下表所示：
| 系统监测核心指标 | 改造前（硬性直连无消能，普通无缝管） | 改造后（双U消能管+蓄能器+高铬复合管） | 性能优化与安全提升幅度 | 现场工程安全效果评价 |
|---|---|---|---|---|
| 主充填泵出口工作压力 | 额定 $16.5 ext{ MPa}$ | 额定 $15.2 ext{ MPa}$（输送摩阻降低） | 工作阻力降低 $7.8\%$ | 浆体流态更趋平稳，泵机主电机负荷降低，节约电耗 |
| 柱塞泵换向压力脉动振幅 | $\pm 5.8 ext{ MPa}$（剧烈拉锯） | $\pm 1.2 ext{ MPa}$（微幅波动） | 脉动冲击尖峰削减 $79.3\%$ | 管道抖动完全平息，管卡法兰无松动脱落漏浆 |
| 突发断电瞬态水锤压力峰值 | 飙升至 $34.2 ext{ MPa}$（爆管） | 受控在 $18.6 ext{ MPa}$ 以内 | 水锤峰值绝对削减 $45.6\%$ | 远低于高铬复合钢管破坏试验压力（$42 ext{ MPa}$），安全系数 $>2.25$ |
| 立管底部气蚀空化振动加速度 | 振动值 $42.5 ext{ m/s}^2$（轰鸣震耳） | 振动值 $4.8 ext{ m/s}^2$（平顺流动） | 振动烈度降低 $88.7\%$ | 井底硐室噪声降至72分贝以下，内壁无鱼鳞状气蚀麻坑 |
| 管壁轴向往复窜动位移量 | 横向甩动达 $65 ext{ mm}$，撕断吊架 | 轴向窜动 $\le 3.5 ext{ mm}$ | 机械晃动控制在安全阈值内 | 三维立体阻尼减震支架牢固稳定，未发生任何金属疲劳拉裂 |
| 管道累计安全过浆方量 | 仅输送 $4.2 ext{ 万 m}^3$ 即严重开裂穿孔 | 已安全连续过浆 $48.6 ext{ 万 m}^3$ | 综合耐磨抗疲劳寿命延长 11.5 倍 | 仍在健康服役中，彻底消除非计划停机检修，年节省换管成本数千万元 |
六、常见问题答疑（FAQ）
答： 这是一个非常关键的一线排查细节。正常的柱塞泵换向水力脉动具有严格的周期性——波形在示波器上呈现极其规律的“上冲峰—断流槽—平缓段”，且压力高低波动在每分钟内恒定发生数十次，泵机油压与排浆压力呈现同步脉动；而**堵管前兆的物理特征完全不同**：一旦管道某处开始积聚粗颗粒形成“浆塞”，泵出口压力表读数不会周期性回落，而是呈现**阶梯式不可逆单调持续飙升**（例如在短短2~3分钟内由15 MPa持续攀升至18 MPa、20 MPa），同时输送流量计读数急剧单调下跌。此时主操手必须立刻果断降速并切换至高压清水冲管程序，坚决不能抱有侥幸心理继续硬顶加压，否则3分钟之内必发恶性高压爆管！
答： 是的。在立管落差超过300米的高落差深井中，设置具有一定抬高夹角的“反坡回弯阻尼段”是消除气蚀水锤最经济实用的土木结构手段。通常的做法是：立管下到底板后，不直接水平向前平铺，而是通过大弧度弯头向下切入底板特凿水沟中，形成一个坡度为 $3^\circ\sim 5^\circ$、长度为 $15\sim 20 ext{ 米}$ 的轻微仰角“反坡上升段”。这个结构利用重力水头差在立管底部形成一段永久的密实“液封水封垫层”，当下落的浆柱高速砸下时，直接砸在深厚致密的浆体缓冲池里，气泡无法聚集形成空腔，彻底消除了真空拉断断流弥合水锤的物理根基。
答： 针对顺槽经常移动、搬家倒面的开采前沿，全部使用笨重的高铬复合钢管确实工人劳动强度极大。工程上最推崇的“黄金组合方案”是**分段梯级配置**：在主提升井筒立管、井底大巷前500米主承压段，由于承受最高水锤冲击且几十年不移动，必须咬牙选用耐压35 MPa以上的高铬铸铁双金属离心复合管，一劳永逸；而在距离工作面较近的运顺、回顺以及经常挪移的顺槽后半段（压力已衰减至6~8 MPa以下），全面替换为**轻质高强钢丝网骨架超高分子量聚乙烯（UHMWPE）耐磨复合管**。这种管材重量只有钢管的1/4，工人徒手即可搬运，且塑料内胆具有天然的柔性膨胀吸能特性，能把残存的微弱水锤波彻底吸收殆尽，实现“轻便高效与绝对防爆”的双重完美平衡。
七、充填管路消能防冲工程实施行动清单
彻底根治充填管道水锤与冲击，必须建立从水力计算、装备选型到安装维护的全闭环体系：
- 阶段一：瞬态水锤仿真与水力计算——采集浆体密度、屈服应力、塑性黏度与立管高差参数，运用特征线法进行水锤瞬态模拟，精准标定全管网最大可能撞击压力峰值与位置；
- 阶段二：立管底部U型消能与泵口蓄能器加装——改造立管底部刚性转弯结构为空间立体消能弯管，主泵出口配置加厚囊式蓄能器组，从源头抹平高频换向脉动；
- 阶段三：管道材质梯级选型与三维阻尼管卡锚固——立管与大巷高压段换装高铬双金属复合管，全线更换装有橡胶减震垫的抗晃人字形锚固支架，彻底消除管道摇摆位移；
- 阶段四：声学微应变与毫秒级防爆泄压联锁——沿线布设高频压力变送器与管壁微应变传感器，接入智能监控系统，实现超压150毫秒全自动快速回流泄压。
