针对煤矿井下中央变电所、水泵房及主运皮带机道环境恶劣、人工巡检视线盲区多、设备早期过热点及轴承磨损隐患漏检频发等顽疾，全面拆解集成本质安全防爆设计、三维激光雷达SLAM无卫星精准导航、双光谱红外温变检测、声学听诊与端侧大模型边缘计算的具身智能特种机器人实战架构，详解自主巡航规划、仪器表计智能识别、无人值守常态化考核对标及闭环故障联动应急规程。
一、高危深井巡检的现实困局：恶劣环境、漏检误判与用工重负
千米深井下的变电所、水泵房与长达数公里的带式输送机巷道，是维持矿井运转的“心脏”与“大动脉”。但在传统运维模式下，这些关键要塞长期依赖人工步巡打卡，暴露出诸多无法克服的结构性痛点。
1.1 人工巡检的“视线盲区”与恶劣工况伤亡风险
深井复杂环境对巡检人员构成全天候生理极限考验：
- 高危电气环境与弧光爆炸威胁：高压配电硐室电压高达 10kV，人工近距离抄表与红外点温枪测量时，一旦发生高压开关柜内部绝缘击穿或短路弧光喷涌，巡检工面临致命烧伤风险；
- 长距离大坡度巷道体力耗竭与漏检：主运胶带大巷单条长度往往达 3000 米至 5000 米，倾角达 12 度至 18 度，巷道内高湿、高温且煤尘弥漫。巡检工负重穿行数小时后极易疲劳走神，对托辊轴承早期“轻微卡阻发热”视而不见，最终恶化为托辊磨穿摩擦起火引发皮带火灾大事故；
- 恶劣有毒有害气体突发积聚：水仓清淤水泵房与废弃盲巷边缘极易积聚硫化氢（H2S）与高浓度一氧化碳（CO），人工凭经验巡视极易发生急性中毒窒息伤亡。
1.2 传统挂轨式巡检机器人的机械死板与适应性不足
早期部分矿井尝试引入第一代固定轨道式或简易轮式巡检小车，但在现场使用中很快沦为摆设：
- 挂轨结构受巷道变形挤压卡死：深部软岩大变形巷道顶板下沉、底鼓严重，固定钢轨在数月内地质挤压变形扭曲，挂轨小车频繁脱轨卡死；
- 算法模型僵化产生天量误报：依赖传统简易计算机视觉模板匹配算法，当镜头沾染煤尘水雾或光照阴影发生变化时，将开关柜指示灯误判为报警，值班员被天量虚警信息淹没，最后直接将告警声音静音关闭；
- 缺乏物理干预与自主作业能力：小车只能“远看不能动手”，发现管道跑冒滴漏或阀门微漏时，依然必须打电话呼叫地面维修工耗费 2 小时下井关阀，无法满足应急处置时效要求。

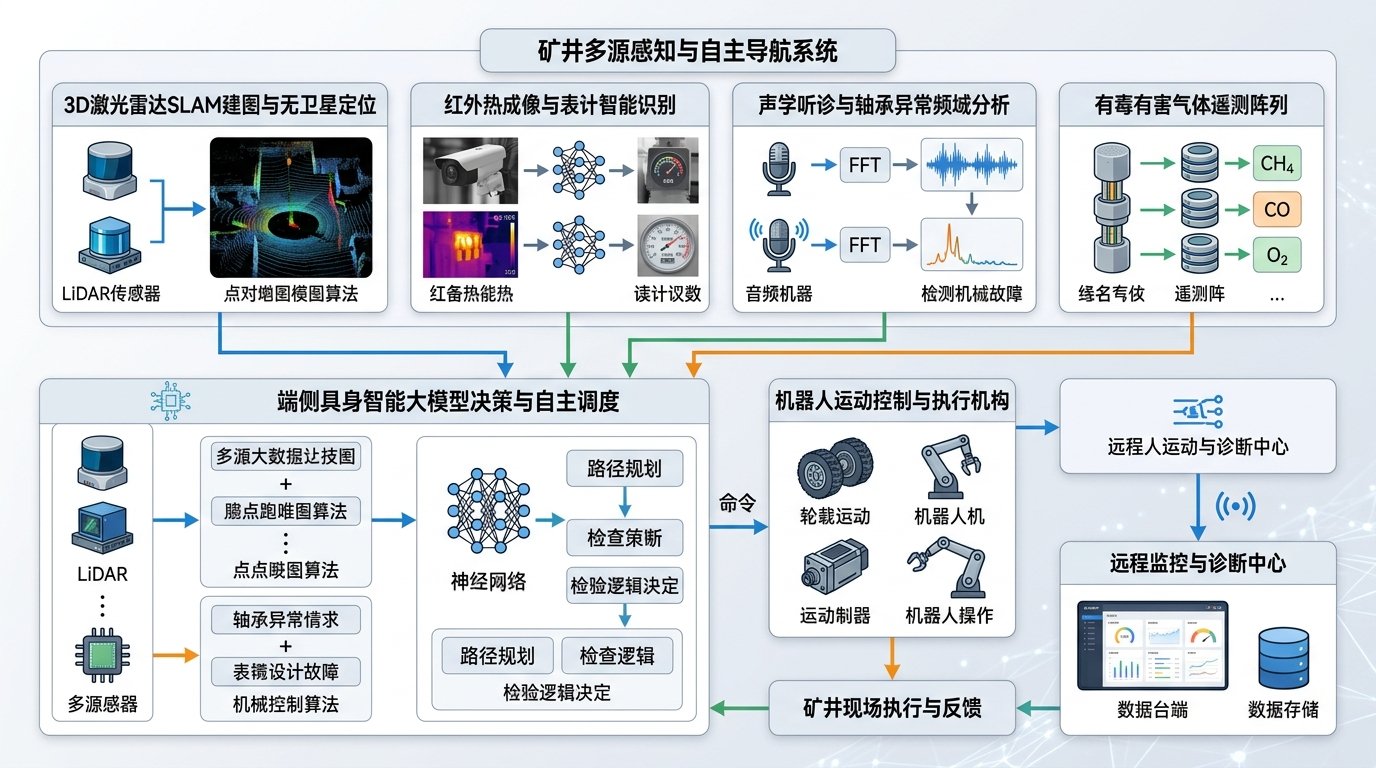

二、多模态防爆特种机器人系统架构与具身智能决策中枢
新一代煤矿特种机器人不再是简单的“移动摄像头”，而是具备空间感知、跨模态推理与物理操作能力的具身智能体（Embodied Intelligence）。
2.1 3D激光雷达与多源融合SLAM地下全自主导航
在绝对缺乏 GPS/北斗卫星信号的地下封闭金属矿洞中，机器人必须实现百分之百自给自足的领航建图：
- 多线激光雷达点云与惯导松耦合/紧耦合（LIO-SAM）：机器人机顶搭载防爆全固态多线 3D 激光雷达（测距范围 100 米，测距精度 ±2 厘米），以 20Hz 刷新率扫描巷道岩壁、工字钢支架与设备轮廓；
- 轮式编码器里程计与防爆 UWB 辅助纠偏：在巷道交叉口或关键转弯点部署本安型 UWB 定位基站，消除长距离直巷特征退化引起的累积纵向漂移，厘米级动态位姿估计精度优于 ±3 厘米；
- 全自主路径动态避障规划：基于混合 A* 算法与动态碰撞检测窗口，当遭遇地面施工障碍物、掉落煤块或突然横穿的机车人员时，机器人能在 0.2 秒内计算出安全绕行包络线平稳绕行。
2.2 声光温气多模态全要素感知矩阵
机器人搭载了专门针对矿井机电设备损伤机理设计的感知阵列：
- 双光谱高清红外热成像云台：集成 640×512 像素非制冷焦平面长波红外热像仪与 4K 超低照度可见光相机，测温范围覆盖 -20℃ 至 550℃，测温精度达到 ±2℃ 或 ±2%，自动跟踪视场内最高温热点；
- 超声波导与声学阵列听诊器：配置 16 阵元数字 MEMS 麦克风相控阵声学相机，通过对托辊轴承、变压器铁芯振动声音进行声学波束形成（Beamforming）与 FFT 频域分解，在 15 米距离外精准“听出”轴承外圈微裂纹发出的高频周期性咔嗒声；
- 红外激光吸收光谱（TDLAS）气体遥测：采用非接触式可调谐半导体激光吸收光谱技术，0.5 秒内测定 30 米光程范围内甲烷（CH4）、一氧化碳（CO）及二氧化硫（SO2）浓度分布，消除吸气式传感器进气口堵尘难题。
2.3 具身智能端侧大模型边缘计算决策平台
机器人大脑内嵌防爆低功耗大算力边缘 AI 计算模组（算力达到 32 至 64 TOPS）：
- 多模态大模型对齐与表计泛化读取：无论是老式指针压力表、翻牌式计数器，还是发光数码管、倾斜安装的液晶屏幕，多模态表计读数大模型在煤尘遮挡 30% 的恶性光照下仍能保持 99.5% 以上的识别准确率；
- 多源异常跨域融合推理判定：当声学检测到异响、红外检测到轴承升温超过 75℃、振动烈度超标时，边缘大模型将多参数交叉验证，自动输出“3号带式输送机驱动滚筒轴承滚珠严重疲劳剥落，建议在 4 小时内停机更换”的确定性工程决策建议，而非抛出一堆毫无关联的报警代码。
三、主运胶带机道与中央变电所巡检作业工艺实操规程
不同作业场景决定了特种机器人的巡检策略、频次与动作重点。

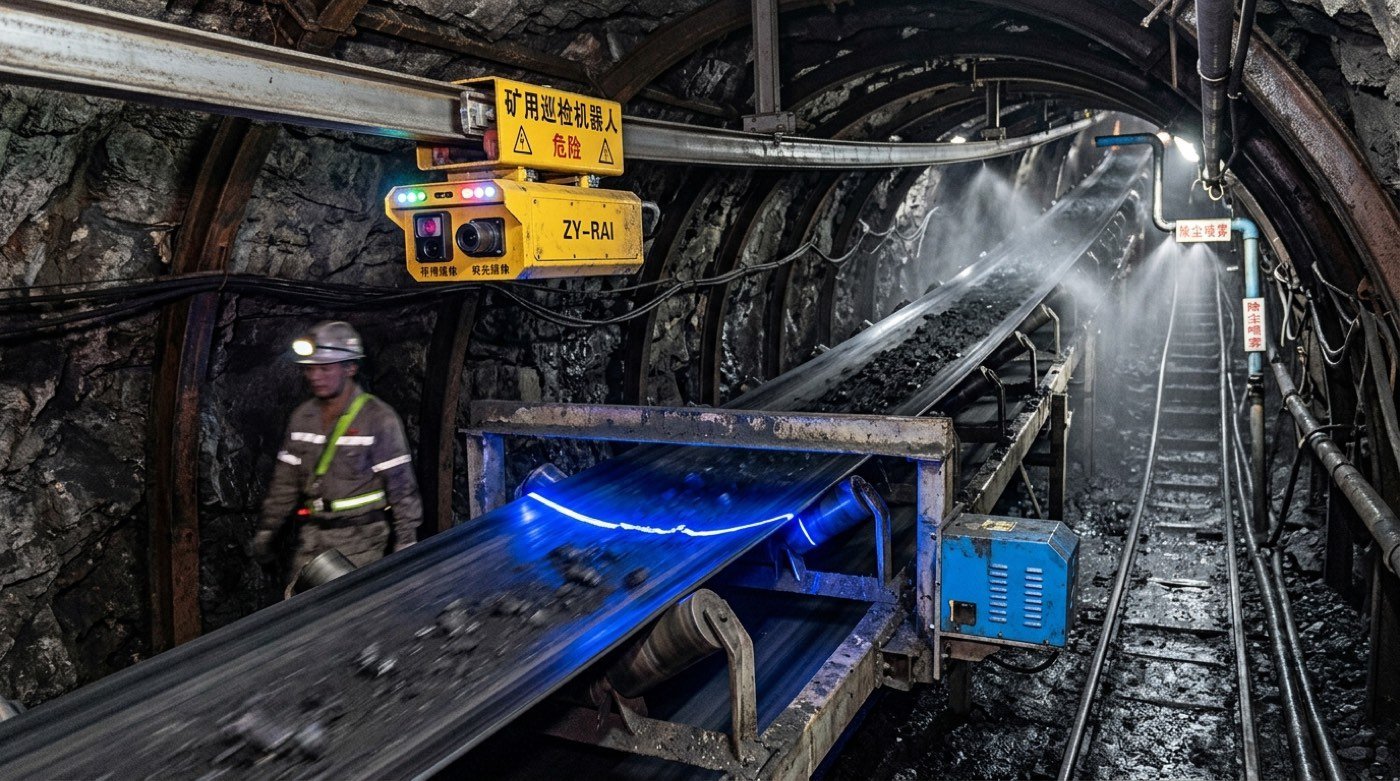

3.1 主运大巷皮带机道高频听诊测温巡检实操
带式输送机机道巡检的核心任务是防跑偏、防撕裂、防轴承卡阻发热：
- 巡航模式设定与速度控制：采用“匀速巡航（1.5米/秒）+ 异常点定点驻留精测”模式。在正常路段，机器人持续进行红外大面扫查；一旦红外视场出现温升异常点，小车在 1 米内平稳减速刹停；
- 定点云台变焦特写与声学定向分析：双光谱云台自动对准疑似过热托辊旋转放大 10 倍，采集可见光高清图片与热成像绝对温标图，同时启动声学定向波束采集 5 秒声音数据，自动完成“异物缠绕/缺油干磨/轴承碎裂”三级故障精准归类；
- 皮带跑偏与表面纵撕光斑监测：利用机底安装的线激光投影扫描仪，投射激光光刀实时测定胶带边缘与机架相对距离，偏离极限超过 80 毫米立即判定为严重跑偏并触发声光联锁。

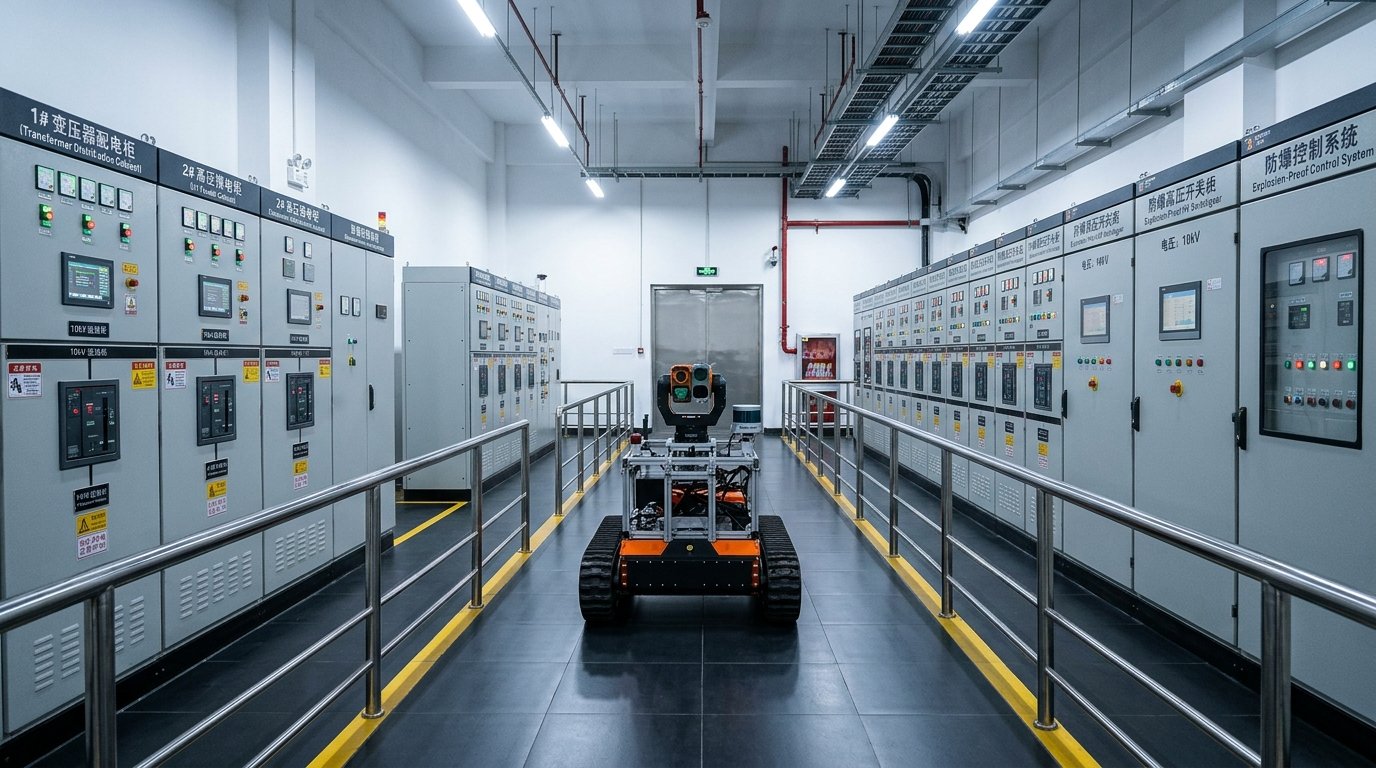

3.2 中央变电所全要素自主抄表与断路器状态标定
高压变电硐室巡检必须做到“隔位不漏项、判读零误差”：
- 标定巡检点位物理基准：在每一台开关柜前地面设置绝对位置地标（如防爆 RFID 射频标签或激光反射柱），机器人行进至柜前自动对齐中心线；
- 机械臂微动作操作拓展（具身机械臂）：对于搭载防爆六自由度协作机械臂的机器人，当接收到地面调度授权指令后，末端机械手可精准插拔红外测温窗口盖板，或者旋转旋钮切换转换开关，实现真正意义上的无人化远程作业。
四、特种机器人防爆结构与耐恶劣环境硬件配置矩阵
煤矿井下瓦斯与煤尘防爆要求极高，机器人外壳、关节动力密封与电气供电必须严格符合国家防爆标准。
4.1 防爆形式与外壳防护工艺标准
机电选型时必须严格对照 MA 煤安认证标志与防爆合格证，重点审查以下硬件物理指标：
| 机器人核心模块 | 选型技术规格参数 | 必须具备的防爆与防护等级 | 一线工况抗摔耐磨要求 |
|---|---|---|---|
| 机器人主底盘动力系统 | 永磁无刷直流防爆电机，爬坡能力 ≥ 25°，涉水深度 200mm | Ex d I Mb（隔爆型），IP66 | 铸造铝合金或不锈钢机壳，底盘加装防刮擦高锰钢滑板 |
| 机顶多线三维激光雷达 | 视场角 360°×30°，测距 100m，激光安全等级 Class 1 | Ex ia I Ma（本质安全型），IP67 | 光学视窗采用防爆钢化光学玻璃，带防尘自清洁微型刮刷 |
| 双光谱热成像云台摄像仪 | 可见光 4K 20倍光学变焦，热像仪 640×512 NETD < 40mK | Ex d [ib] I Mb，IP66 | 铝合金两轴自稳抗震云台，配置氟橡胶全密封防水密封圈 |
| 防爆大容量动力锂电池组 | 磷酸铁锂（LiFePO4），电量 ≥ 1.5kWh，续航时间 ≥ 6小时 | Ex ib I Mb，带独立BMS多级短路保护 | 抽屉式快速更换模块，外壳耐受 20J 机械冲击不破损 |
| 井下全自动防爆充电桩坞 | 接触式/无线恒流恒压充电，全密封对接，对接精度 ±50mm | Ex d [ib] I Mb，防爆密闭对接 | 具备防爆开盖断电联锁与温度气体超限自动切断保护 |
4.2 自主无线防爆充电对接工艺
机器人无需人工搬运电池，实现自给自足的关键在于井下防爆自主充电坞：
- 双锥度引导滑轨与高弹性电极对接：机器人依据地面反光标和倒车激光雷达，以 0.05 米/秒慢速倒车驶入充电桩，锥形导柱强制修正横向偏差；
- 充电机电防爆联锁：对接电极在未通电前保持物理绝缘零电压；电磁传感器确认插接完全密闭后，内部继电器才闭合通电；一旦周边甲烷传感器测定瓦斯浓度超过 0.5%，充电回路在 10 毫秒内硬切断，坚决杜绝插拔电火花。
五、突发重大隐患闭环联动与全矿综合调度应急协同
机器人巡检发现重大设备着火、严重跑冒滴漏或有害气体超限时，绝不能停留在“本地闪警报”，必须立即触发自动化全矿安全系统硬闭锁。
5.1 现场声光报警与工业环网毫秒级推送
- 现场声光警示阻隔人员误入：当机器人检测到电缆沟冒烟热点超过 100℃ 或局部瓦斯浓度超过 0.8% 时，机载防爆大音量蜂鸣喇叭（声音分贝 > 85dB）与红色强光频闪灯立即启动，播报语音警告：“危险区域，设备异常过热，禁止人员靠近”；
- 5G无线切片网络秒级直推：基于井下 5G/WiFi6 工业专网，机器人将 10 秒包含异常前后时序的红外视频、可见光高清照片与精确空间大地坐标直接推送到地面调度指挥大屏，并在值班调度员屏幕上强制弹窗置顶。
5.2 联动断电与自动化消防系统闭锁
对于灾难性突发险情，系统支持“边端自主直连控制”：
- 直接联动上级馈电开关跳闸：通过工业环网向对应的配电柜微机保护装置发送 Modbus-TCP / IEC 61850 GOOSE 指令，在 200 毫秒内硬切断故障过热设备供电电源，遏制电气火灾蔓延；
- 联动防尘水幕与自动灭火装置：向巷道顶部布置的高压消防电磁阀发出喷淋指令，启动全断面水幕隔离带，实施精准局部降温灭火。
六、国家智能化示范煤矿特种机器人验收标准考核对标
对照《煤矿智能化建设指南》中特种机器人建设验收条款，机器人系统的常态化应用是评定“国家Ⅰ类高级智能化示范煤矿”的核心量化指标：
| 考核核心指标内容 | 国家级智能化验收门槛指标 | 现场专家组核验取证方式 | 达标与失分对全矿验收影响 |
|---|---|---|---|
| 固定场所机器人替代减人率 | 变电所、水泵房全部取消固定值守，实现 100% 机器人巡检 | 实地核验硐室无人值守现状，查验井下值守人员排班表 | 核心一票否决项，有专人常态值守不得评为无人化硐室 |
| 机器人巡检自主作业覆盖率 | 规划巡检路线点位巡检覆盖率 ≥ 98%，漏检率 0% | 调阅连续 3 个月历史巡检任务报告与自动生成分析台账 | 覆盖不全单项扣减 5~10 分 |
| 仪表识别与故障告警准确率 | 指针/数显表计识别率 ≥ 98%，设备超温报警准确率 ≥ 95% | 专家组在现场人工遮挡或设置模拟热源，实测识别精度与响应时间 | 识别错误率过高直接判定系统不合格 |
| 自动充电成功率与无故障运行 | 自主回桩充电对接成功率 ≥ 95%，平均无故障时间（MTBF）> 1000小时 | 查验设备维保记录与充电子系统历史日志数据 | 频繁卡死需要人工下井拖救的不予认可 |
| 全矿综合管控平台数据集成度 | 机器人数据无缝集成至矿井综合管控平台，支持三维数字孪生联动 | 调度室现场演示机器人远程实时遥控与三维模型位置同步 | 存在数据孤岛单项扣除 4 分 |
七、典型矿区工程落地案例剖析与经济技术效益全维对账
7.1 项目工程背景与昔日运维痛点
山西大同某年产 800 万吨高瓦斯深井矿井，井下设有一座中央变电所（含 36 面高低压开关柜）、一座主排水泵房（5 台 1200kW 高压水泵）及一条长达 4200 米的主运皮带大巷。
未实施机器人改造前的一线困境：
- 变电所与水泵房三班倒安排专职值班电工与水泵工，每班配置 6 人，全矿仅固定硐室值守人员就高达 18 人；
- 4200 米皮带大巷每天安排 2 名巡检工来回徒步走 8 公里，工人疲于奔命，曾在 2024 年冬季发生一起因托辊外壳磨穿摩擦导致胶带局部烧焦冒烟事故，紧急停产检修 16 小时，险些酿成全矿井火灾事故；
- 人工手工填报纸质巡检记录表，字迹潦草且往往是事后补填，隐患发现滞后率达 80% 以上。
7.2 挂轨+履带特种机器人集群与具身智能平台实施
该矿投资部署了“3 台履带式防爆巡检机器人 + 2 台挂轨式长距离皮带巡检机器人”成套智能系统：
- 中央变电所与主排水泵房：部署履带式防爆巡检机器人，设立全自动防爆充电桩，规划 124 个精准设备巡视预设点，每 2 小时执行一次全覆盖巡航；
- 4200米主运大巷：全线铺设轻型防爆滑触线与轻质导轨，挂轨机器人搭载红外热成像与双向声学听诊相机，执行 24 小时往返连续巡查；
- 调度中心接入具身智能诊断大模型：与全矿安全监控系统联动，打通异常过热自动降频、重大突发直接跳闸硬闭锁。
7.3 改造前后安全、用工与运维综合财务账本对比
系统常态化投运 14 个月后，企业机电动力部与财务审计部出具了正式的效益审计报告：
| 评估指标分类 | 改造前人工步巡值守数据 | 机器人具身智能自主巡检投运后数据 | 实际改善幅度与技术经济净收益 |
|---|---|---|---|
| 固定场所常态化值守定员 | 变电所水泵房三班倒配置 18 人 | 完全实现零人值守（现场 0 人驻留） | 减压一线高危固定岗位 18 人，压减率 100% |
| 主运皮带机道巡检覆盖频次 | 每班人工徒步走一遍，每日巡检 3 次 | 挂轨机器人全天候往返，每日巡查 12 次 | 巡检频次与密度提升 400%，实现隐患秒级捕捉 |
| 设备早期微过热与机械损伤检出率 | 人工点温抽检，隐患早期检出率仅 45% | 多模态声热联合分析，早期隐患检出率达 99.2% | 成功提前拦截消除 14 起托辊轴承抱死恶性隐患 |
| 非计划故障停机停产时间 | 每年因设备故障停机累计超 48 小时 | 关键主运输与变电故障停机时间缩减至 1.5 小时 | 挽回因故障停机造成的非计划原煤损失超 4000 万元 |
| 一线巡检人工薪酬成本支出 | 18名值守巡检工年薪酬福利支出约 360 万元 | 缩减为 2 名地面机器人软件维护工程师 | 每年直接节省人工刚性开支 310 万元 |
| 事故抢险与设备备件损坏损耗 | 年均电机烧损与胶带灼伤抢修费超 120 万元 | 提前预警维护，机电备件大修费用降至 18 万元 | 每年直接节省机电设备抢修材料费超 102 万元 |
| 智能化示范煤矿政策奖补红利 | 传统矿井无政策税收奖补 | 获评高级智能化示范矿，获能源专项奖补资金 | 享受智能化专项奖补资金 800 万元 |
| 系统总投资与投资回收期 | 机器人及充电桩软硬件总投资 380 万元 | 综合年化净收益（省人工+保产+奖补） | 项目综合投资回收期仅 9.2 个月（ROI超 300%） |
八、特种巡检机器人日常标准化维护自查清单（Checklist）
- 每班交接·机器人外观与防爆外壳间隙排查——检查隔爆机体接合面无任何机械碰伤划痕，使用塞尺核对隔爆间隙严格小于 0.15 毫米；
- 每班交接·光学镜头与热像仪视窗自清洁检测——擦拭红外锗玻璃与激光雷达光学视窗表面积灰，核对防尘刮刷喷水自清洁动作正常；
- 每日排查·自动充电坞对接精度与电极绝缘测试——在后台调取机器人回桩对齐日志，确认偏差小于 10 毫米，测试充电电极对地绝缘电阻大于 20 兆欧；
- 每日排查·声学听诊与双光谱热成像数据一致性校核——抽检 5 处关键电机轴承温度曲线与频域声学图谱，确认无温度突变丢点或声学采样失真；
- 每周专项·全自动避障刹车制动距离实测——在机器人巡检线路上人工设置反光路障，实测机器人探测识别、制动减速及停稳距离严格小于 0.5 米；
- 每月标定·端侧大模型表计读数绝对误差现场核验——随机核对现场 20 面开关柜实际指针读数与云端大模型识别输出数据，确保数字绝对误差小于 1.0%。
九、常见问题答疑（FAQ）
答： 这是井下热像仪最致命的物理干扰。工程破局必须从“材质选型 + 气热物理防雾 + 算法动态补偿”三道防线联手解决：首先，热像仪外窗必须选用硬质金刚石碳（DLC）镀膜的高透过率单晶锗玻璃镜头，表面具备超强疏水疏油特性，水珠无法吸附滞留；其次，云台内部加装本质安全型微功率 PTC 陶瓷恒温加热除湿模块，使镜头视窗温度始终恒定保持在环境露点温度 2℃ 至 3℃ 以上，从根源上阻止水汽冷凝结露；最后，在图像算法中内置“湿度-距离透过率衰减补偿模型”，根据机器人实时测定的环境相对湿度与目标测距距离，自动对测温辐射率进行线性补偿修正，确保在 95% 极端相对湿度下测温误差仍能压制在 ±2℃ 以内。
答： 这是一个非常专业的声学传感难题。带式输送机胶带摩擦声和煤炭滚落声主要集中在 500Hz 以下的低频区间，而轴承早期的微观剥落、裂纹扩展在高速旋转撞击时激发的弹性波主要分布在 2kHz 至 20kHz 的高频带。现代机器人采用的是“微机电麦克风相控阵（MEMS Phased Array）空间波束形成技术”：系统利用 16 个麦克风之间的微秒级到达时间差，在空间上形成一个极具方向性的“聚音听诊漏斗”，只拾取正对滚筒轴承中心方圆 0.3 米内的局部声压，自动抑制侧向 90% 以上的环境背景噪波；随后通过谱减法与包络解调（Envelope Demodulation），滤除低频流动噪音，精准将微弱的轴承故障特征冲击频率提取出来。
答： 工业特种机器人的安全逻辑设计奉行“永不失联与死区自治”准则：第一，设置“电量阶梯返航与安全路旁停靠机制”——当电池电量低于 20% 时，机器人自动中止非核心巡视任务，强制规划最短路径优先返航充电；若在返航途中电量耗尽至 5% 临界点，机器人绝不在巷道正中间趴窝，而是自动执行最后一次变道动作，紧贴巷道死角避难硐室或水沟侧停稳，并启动微功耗防爆频闪示宽灯与低频无线求救信标（可持续工作 72 小时）；第二，机身底部设计有防爆快速手动牵引离合扳手，一旦遇到极罕见的电机硬件抱死故障，一线检修人员只需用标准扳手扳动离合销，即可像推推车一样单手将其推离现场，绝不影响矿井应急交通。
十、行动指引与专家支持清单
煤矿井下特种机器人多模态巡检与具身智能自主作业，涉及防爆机械机构、多源融合地下导航、工业红外机器视觉、声学频域处理及端侧边缘大模型等多学科集成技术。
- 阶段一：巡检目标区域工况勘查与防爆装备选型——测定巷道坡度、底板平整度、电磁干扰强弱及目标设备点位，明确履带式或挂轨式机器人构型；
- 阶段二：三维高精点云地图构建与全自主巡航路线标定——完成激光雷达 SLAM 地下环境建图，录入所有高压开关柜、表计与水泵轴承的毫米级空间坐标预设位；
- 阶段三：声光温多模态表计模型训练与异常联动策略配置——调试指针表计大模型推理权重，完成声学听诊底噪标定与超温跳闸联动逻辑实测；
- 阶段四：常态化无人值守试运行与国家级示范验收——连续 30 天闭环运行验证自动充电与故障报警可靠性，编制符合国家标准的全套无人硐室验收卷宗。
