煤矿覆岩离层注浆减沉与保水采煤工程设计：关键层判据、钻孔布置与注浆压力闭环控制

一句话回答： 针对陕北榆神矿区、内蒙古鄂尔多斯高原等西北生态脆弱区以及华东华北“三下”（建筑物下、铁路下、水体下）深部采煤中面临的地表断裂下沉、主要生态含水层渗透漏失及采动矿震隐患，覆岩离层注浆减沉技术依托覆岩“主关键层理论”，在关键层弯曲但未发生贯穿性断裂的时空窗口期内，自地表向关键层下方的层间离层空隙高压注入高浓度粉煤灰与超细研磨煤矸石浆体。硬核充填体固化后形成高强人工岩梁，产生“托住上覆松散含水层、压实下部垮落冒落矸石”的力学支撑效应。实践证明，该工艺可将地表沉陷系数从常规全垮落法的0.75~0.85锐减至0.15~0.25，减沉率达到65%~80%，成功将第四系潜水与含水层水位降深控制在2.0米以内，实现巨量煤基固废井下原位消纳与深部呆滞资源的高效安全开采。

一、为什么覆岩离层注浆是西北保水开采与三下减沉的“杀手锏技术”？

在我国煤炭开采重心战略西移的过程中，陕北、黄陇、神东、宁东等大型煤炭基地虽然煤层赋存厚、倾角平缓、地质构造简单，但地表生态环境极其脆弱。地表大多被厚度数十米至上百米的风积沙、黄土层所覆盖，其下发育着珍贵的第四系松散孔隙潜水和萨拉乌苏组含水层。

1.1 传统全垮落开采的生态灾难：水漏沙涌与地表撕裂

如果按照传统全垮落法进行大规模高强度综采，采空区上方顶板基岩随工作面推进发生大面积垮落。覆岩自下而上形成典型的“三带”——垮落带、导水裂隙带和弯曲下沉带：

1. 导水裂隙带直接贯通含水层：在浅埋深、特厚煤层开采条件下，导水裂隙带发育高度往往达到采高的15~25倍，直接裂通上覆主要含水层甚至地表，造成地下水如同拔掉塞子的水池般向井下大量涌入。不仅矿井排水电费激增，更导致地表泉眼干涸、沙蒿枯萎，原本脆弱的沙漠绿洲迅速退化沙化；
2. 地表剧烈沉陷与建构筑物破坏：在华北、华东等人口稠密矿区，采空区上方往往分布着高铁轨道、输电线路铁塔、村庄房屋或大型水库，传统开采导致的地表波浪式下沉与拉伸变形，极易引发房屋开裂倒塌或高铁轨道扭曲变形，煤矿为此背负着每吨煤数十元甚至上百元的巨额迁村赔偿与征地补偿。

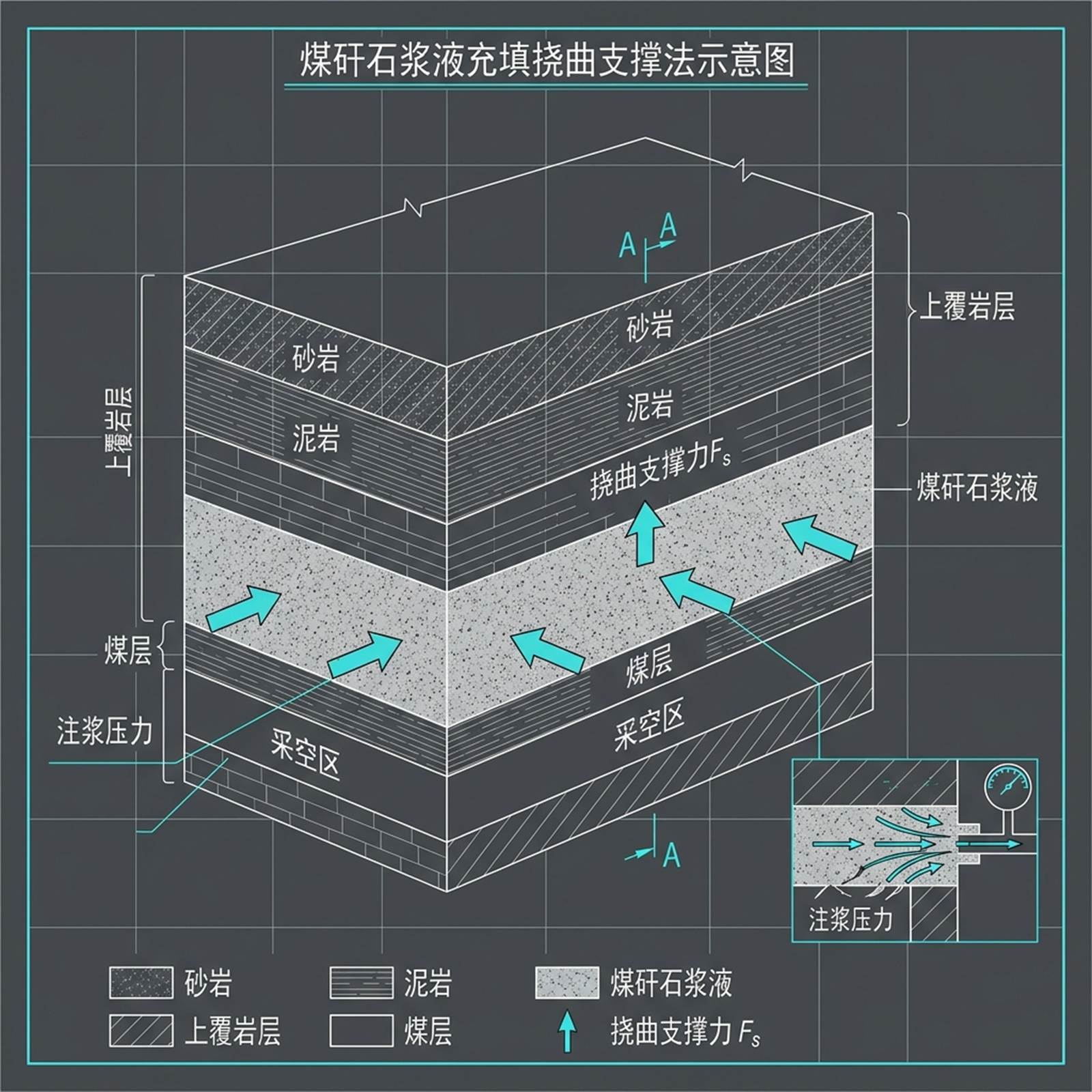

1.2 覆岩离层注浆的物理力学奇迹：给地下骨折岩层注入“骨水泥”

很多矿企领导和年轻技术员经常发问：“采空区那么大，怎么可能靠地面打几个钻孔注浆就能托住大山？”

老总工的一句生动比喻道破了其中的工程奥秘：“覆岩离层，就像我们拿一本几百页的厚书弯折时，硬质封皮和软质内页之间翘起的‘空夹层’。只要在厚硬岩层断裂塌下来之前，精准找到这个夹层，打孔灌入微膨胀、自流平的高强度浆液，就像给地下骨折的岩层打了一剂凝固力极强的‘骨水泥’。浆体硬化后与厚硬关键层紧密咬合成一体，变成了一块加固梁，牢牢托住了上方的山体和水系，下面的垮落带也被死死压实，不再继续向上撕裂。”

这种技术最大的工程魅力在于：不影响井下综采工作面的正常快速割煤推进！ 井下采掘与地面高压注浆完全在不同空间平行作业，既不需要像传统综合机械化固体充填采煤那样改造液压支架和停机背矸，也不需要消耗昂贵的水泥胶凝材料，而是大规模消耗电厂粉煤灰与掘进煤矸石，实现了“低成本、高效率、保水、减沉”的四赢局面。

二、关键层判据与覆岩离层发育时空窗口精准锁定

覆岩离层注浆是一门极其精密的岩层力学工程，并不是在地面随便打个孔往下灌浆就能见效。工程成败的第一决定要素，就是能不能精准判别覆岩关键层（Key Stratum）的空间层位，并死死卡住离层孔隙张开到最大的“黄金时间窗口”。

2.1 关键层的层位判别与厚硬岩梁力学特征

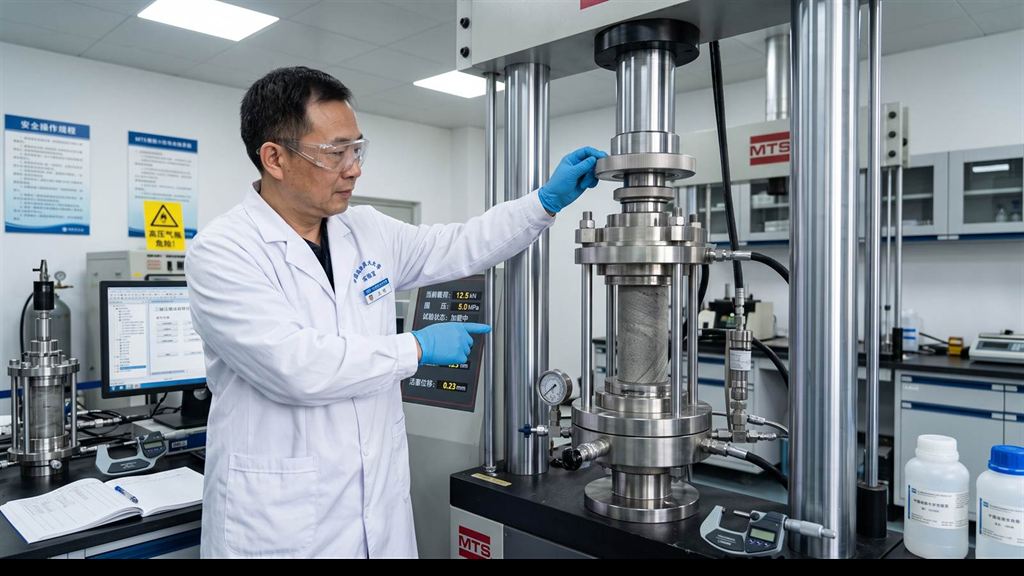

根据中国矿业大学钱鸣高院士创立的矿山压力与岩层控制关键层理论，对采空区上方岩层运动起控制作用的一层或几层厚硬岩层称为关键层。在注浆工程设计前，地测技术团队必须对矿井地质勘探钻孔岩心进行系统的岩石力学拉剪与单轴抗压试验，利用刚度与极限破断跨距判定准则筛选出关键层：

2.2 离层发育时空窗口：差一步就是“无效注浆”

离层不是静态存在的，它随着井下综采工作面的推进呈现出“产生—扩展—张开度达峰—闭合消失”的动态波动规律。如果在离层刚产生时注浆，空间太小注不进去；如果在工作面推进过去几百米后、关键层已经整体破断断裂后再注浆，离层早已经被压实闭合，高压浆液只会顺着断裂带直接倒灌涌入井下采空区，酿成重大淹井事故！

一线实操中必须牢牢锁定的“三大几何参量”：

1. 工作面滞后启动距离：工作面自开切眼推进 $60\sim 80 ext{ m}$ 后，采空区垮落带充分冒落压实，亚关键层开始发生初次弯曲下沉，而上覆主关键层由于跨度未达极限依然挺立，此时二者之间产生初生离层缝隙；
2. 最佳注浆推进滞后窗口：工作面推进至距离注浆钻孔投影位置 $30\sim 50 ext{ m}$ 之后，离层垂直张开度达到峰值（通常在 $200\sim 600 ext{ mm}$）。此时浆体流动阻力最小、充盈率最高，是全力开启多台高压注浆泵实施“饱和注浆”的黄金时段；
3. 注浆安全截止边界：当工作面推进越过注浆孔 $150\sim 200 ext{ m}$ 以上时，关键层承受的上覆载荷超过自承能力，开始发生周期性破断下沉，离层逐渐闭合。此时注浆压力会突然飙升，必须立即平稳降压并关闭该孔注浆阀门，平滑切换至下一个前沿钻孔。

三、地面注浆钻孔网格化布置与抗采动剪切防断裂结构设计

覆岩离层注浆工程中最让总工头疼的事故之一，就是钻孔在注浆中途被采动地层剪断。随着井下大采高工作面快速推进，上覆岩层各层之间的滑移错动会产生巨大的水平剪切力。如果钻孔套管结构设计不当，价值几十万元的深孔会在一瞬间被错断挤扁，不仅注浆中断，管内残余浆液还会瞬间凝固导致整孔报废。

3.1 钻孔走向与倾向排距优化参数

合理的钻孔布置必须保证注浆浆体在深部离层空间内实现“无缝搭接、整体托合”，避免留下未注浆的空白塌陷沉降区：

• 走向间距（顺工作面推进方向）：一般设计为 $120\sim 160 ext{ m}$。这个间距与工作面周推进速度（通常 $40\sim 60 ext{ m/周}$）相匹配，使得单个钻孔的注浆有效生命周期控制在 $15\sim 25$ 天，保证浆体注满凝固后下一个孔无缝接替；
• 倾向间距（垂直推进方向）：若工作面宽度在 $200\sim 240 ext{ m}$ 以内，可沿工作面走向中心线布置单排钻孔；若工作面宽度达到 $300\sim 350 ext{ m}$ 的超宽工作面，必须设计双排“品字形”交错布置，距两帮顺槽内侧留设 $40\sim 60 ext{ m}$ 安全缓冲距，防止高压浆液向侧向采空区或邻近正在掘进的顺槽渗透泄漏。

3.2 钻孔身结构与抗剪套管三重防护

为抗击深部采动岩层错动剪切，地面离层注浆钻孔必须采用“三开梯级结构”，并对关键剪切层位采取针对性柔性缓冲加固：

1. 一开浅部松散层封固：采用 $\phi 426 ext{ mm}$ 钻头钻穿第四系风积沙与红土层，下入 $\phi 339.7 ext{ mm}$ J55表层套管，采用比重1.85的水泥浆返至地面全孔封闭，坚决隔绝表层地下水与流沙进入孔内；
2. 二开基岩主受剪区柔性护壁：采用 $\phi 311 ext{ mm}$ 钻头钻至主关键层上方约 $30 ext{ m}$ 处，下入 $\phi 244.5 ext{ mm}$ N80高强无缝技术套管。在预计岩层错动最剧烈的软硬岩层交界面处，专门加装长 $6 ext{ m}$ 的套管伸缩防剪补偿短节，允许套管承受轴向拉伸与径向局部弯曲变形而不破裂；
3. 三开注浆目的层裸眼或筛管完井：采用 $\phi 215.9 ext{ mm}$ 钻头钻穿主关键层，精准终孔于主关键层底板下伏 $1.0\sim 2.0 ext{ m}$ 的离层初生空隙带内。下入 $\phi 177.8 ext{ mm}$ P110厚壁注浆管，底部配备长 $12 ext{ m}$ 的高强度不锈钢割缝筛管，确保高压大流量浆液在 $360^\circ$ 全方位无阻力均匀向周围扩散。

四、高浓度固废浆体配制与长距离高压注浆压力闭环控制

覆岩离层注浆要真正产生工程承载力，浆体自身的材料力学特性和注浆泵送压力的精准控制是灵魂所在。既不能用太稀的泥浆（水多固废少，固化后析水收缩率高达30%，根本托不住顶板），也不能打太稠的膏体（黏度过大，深部裂隙渗不进去，注浆泵瞬间超压爆管）。

4.1 高浓度微膨胀粉煤灰-煤矸石复合浆体流变配比

工业实践中，最经济且力学表现最优异的是采用电厂二级粉煤灰与超细研磨煤矸石粉复合悬浮浆体：

4.2 注浆压力梯级闭环控制算法与防溃浆应急连锁

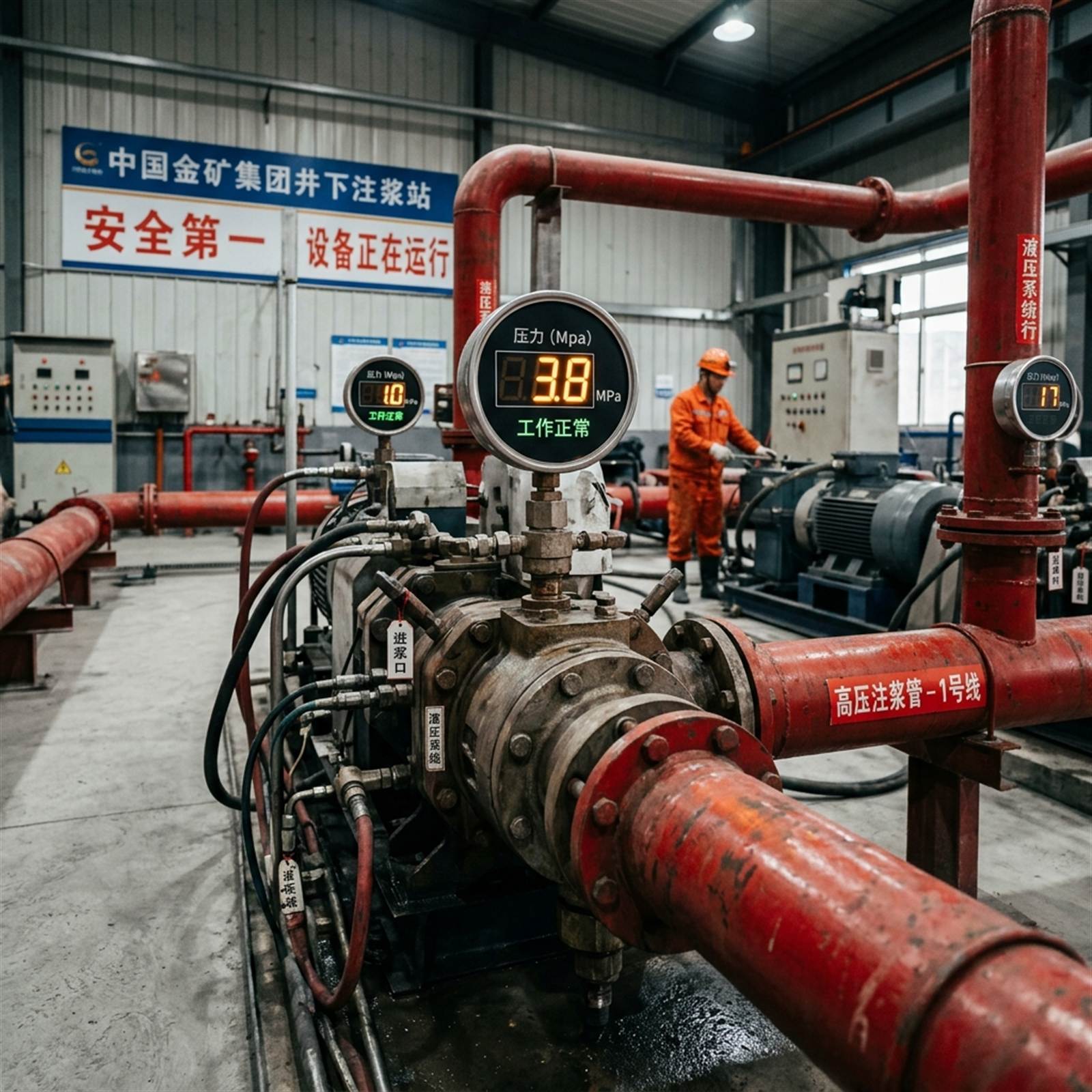

地面注浆泵站的供浆压力必须像外科手术一样严密调控。如果压力过低，浆体充不满离层腔体，达不到减沉支撑效果；如果压力过高，超过关键层上方岩体的破裂自重压力，会导致上覆坚硬岩梁被水力劈裂压坏，甚至引发高压泥浆沿导水裂隙向井下工作面发生毁灭性的“溃浆涌泥事故”！

中矿天智与中国矿大研发的“注浆压力动态自适应闭环控制系统”将注浆过程严密划分为四个工况区间：

[初注低压充盈区: 1.0~2.5 MPa]
       ↓
[主注稳定升压区: 3.0~5.5 MPa]
       ↓
[末期保压挤密区: 6.0~8.0 MPa]
       ↓
[极限超压安全闭锁: ≥ 8.5 MPa (毫秒级停泵泄压)]

• 第一阶段：初注低压充盈期（孔口压力 $1.0\sim 2.5 ext{ MPa}$）：工作面刚刚越过钻孔，离层空间正在敞开，阻力极小。此时开启大流量（$80\sim 120 ext{ m}^3/ ext{h}$）全速泵送充填；
• 第二阶段：主注稳压扩散期（孔口压力 $3.0\sim 5.5 ext{ MPa}$）：浆体在离层腔体内横向扩散半径达到 $60\sim 100 ext{ m}$，阻力逐渐上升，此时将流量微调至 $60\sim 80 ext{ m}^3/ ext{h}$，维持恒压平稳注入；
• 第三阶段：末注挤密保压期（孔口压力 $6.0\sim 8.0 ext{ MPa}$）：离层空间基本被充盈饱满，开始向上部关键层施加托举压应力。此时转为低排量（$20\sim 30 ext{ m}^3/ ext{h}$）稳压挤密，排挤走微小孔隙残留空气与游离水；
• 第四阶段：终注停泵与超压闭锁（安全红线阈值 $8.5 ext{ MPa}$）：当孔口压力持续超过 $8.0 ext{ MPa}$ 且吸浆量陡降至 $<5 ext{ m}^3/ ext{h}$ 持续超过15分钟，判定注浆达到饱和边界，自动切断输浆并切换至清水高压洗管排空；一旦压力突变飙升突破 $8.5 ext{ MPa}$，安全泄压阀在 $200 ext{ ms}$ 内自动弹开回流，彻底保护井下开采安全。

五、实测地表减沉与保水采煤效果对账台账

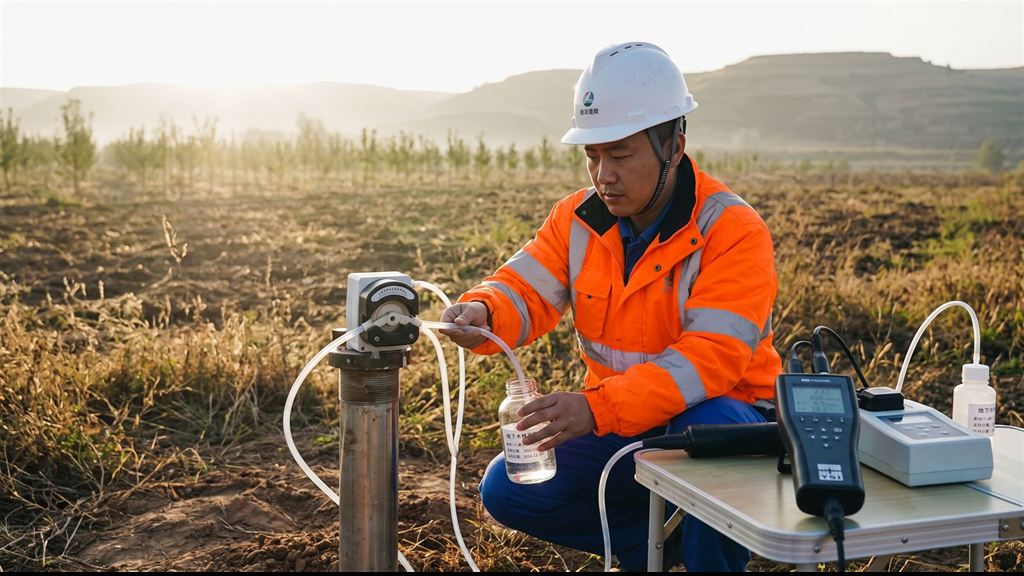

空口无凭，离层注浆减沉与水资源保护的成效，必须由地表沉陷观测网与地下水水位遥测井的冰冷数据来检验。在榆林某千万吨级特大型现代化矿井的40102综采工作面，煤层平均厚度 $5.8 ext{ m}$，埋深 $380 ext{ m}$，地表紧邻一条省级高速公路和一处重要的生态湿地水源区。

项目技术团队严格实施了覆岩离层注浆保水减沉工程，通过地表设立的82个高精度全站仪三维监测点与3口深孔地下水水质水位在线遥测井，取得了令人振奋的实测对比数据：

通过这一组实打实的技术经济对账表，我们可以清晰地看到：覆岩离层注浆不仅保住了地面高速公路与脆弱水源，更让矿井在免受巨额迁路赔偿（估算需上亿元）的前提下，多回收边角压煤近300万吨，创造直接销售利润超15亿元！

六、常见问题答疑（FAQ）

七、工程建设行动指引与专家服务清单

成功实施一项覆岩离层注浆保水减沉工程，需要涵盖地质钻探、岩层移动计算、注浆工艺与数字化管控的全套集成解决方案：

• 阶段一：岩石力学试验与关键层判定——取全岩心样品进行单轴抗压抗拉测试，建立三维地质力学模型，精准计算关键层层位与极限跨距；
• 阶段二：钻孔网格规划与抗剪结构施工——科学设计走向倾向钻孔间距，采用高强防剪补偿套管工艺，确保钻孔在采动全周期完好畅通；
• 阶段三：固废浆体配制与高压泵站联调——开展粉煤灰-矸石微粉水化流变试验，选配合适的水固比与添加剂，完成全自动制浆机与多柱塞高压泵联调；
• 阶段四：多源物联网地表沉陷动态监测——布设GNSS地表位移站、地下水水位遥测井与注浆中控平台，实现“以压控量、以沉调压”的精准闭环控制。
